  • Jauns   Membrānas ievada plāksne ar konusiem | 216×84 mm izgriezumam | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pelēka | IP65 | HT Hi Tech Polymers | HTKC-28
    Jauns   Membrānas ievada plāksne ar konusiem | 216×84 mm izgriezumam | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pelēka | IP65 | HT Hi Tech Polymers | HTKC-28 1

    Membrānas ievada plāksne ar konusiem | 216×84 mm izgriezumam | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pelēka | IP65 | HT Hi Tech Polymers | HTKC-28

    Kods: Sandariklis HTKC-28
    Jautāt
    Cena 5.71 € ar PVN
    ( 4.72 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    HTKC-28 ir membrānas kabeļu ievada plāksne ar konusiem 216×84 mm izgriezumam. Tai ir 6 lieli konusi Ø13–28 mm spēka kabeļiem, 18 konusi Ø6–13 mm un 4 konusi Ø3–11 mm. Kopā līdz 28 kabeļiem, blīvējums – IP65.

  • Apraksts

    Membrānas ievada plāksne ar konusiem | 216×84 mm izgriezumam | 6× Ø13–28 + 18× Ø6–13 + 4× Ø3–11 mm | pelēka | IP65 | HT Hi Tech Polymers | HTKC-28

    HTKC-28 ir TPE-SEBS elastomēra plāksne 216×84 mm izgriezumam ar veseliem sešiem lieliem konusiem Ø13–28 mm. Blakus tiem ir 18 konusi Ø6–13 mm un 4 konusi Ø3–11 mm. Konusa galu nogriež pēc kabeļa ārējā diametra, un katrs kabelis tiek noblīvēts atsevišķi.

    Galvenā doma:
    Daudzām 216×84 mm plāksnēm resnam kabelim ir tikai viena vai divas atveres. HTKC-28 ir paredzēta sadalnēm, no kurām iziet vairāki spēka kabeļi – uz citām sadalnēm, motoriem, siltumsūkņiem vai uzlādes stacijām. Seši konusi līdz Ø28 mm ļauj tos visus ievadīt caur vienu izgriezumu.
    Resni kabeļi
    6 × Ø13–28 mm
    Vidēji
    18 × Ø6–13 mm
    Plāni
    4 × Ø3–11 mm
    Aizsardzība
    IP65

    Darbības princips

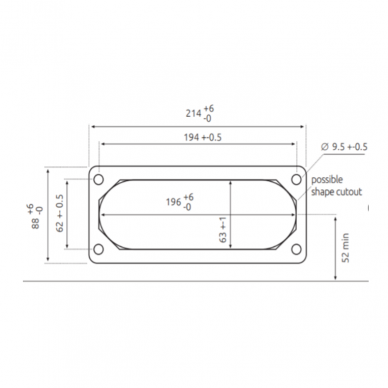

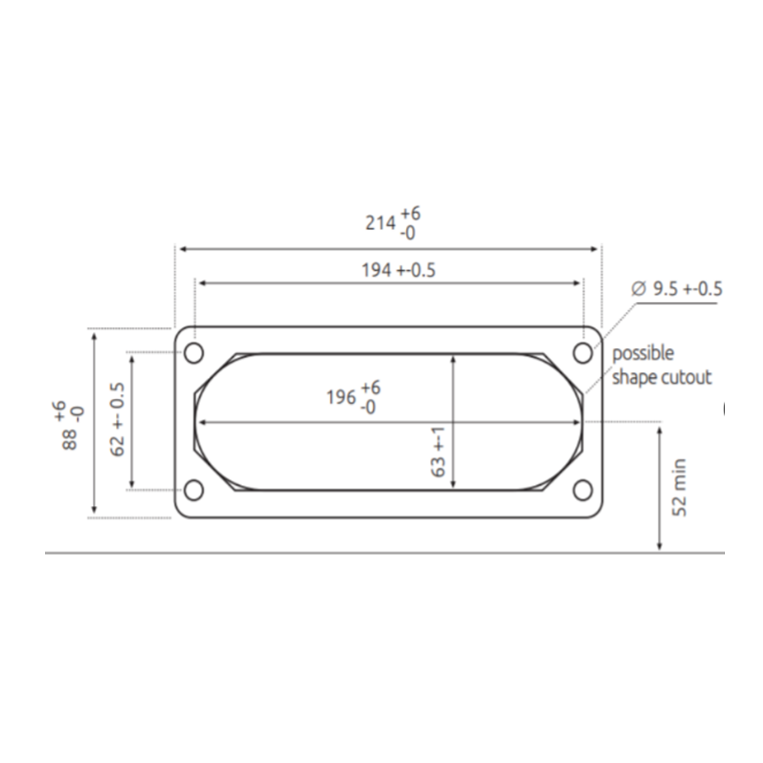

    Sadalnes sienā izgriež 216×84 mm atveri, izurbj Ø10 mm caurumus (attālumi 193 × 62 mm) un pieskrūvē plāksni.

    Resniem kabeļiem nogriež lielos konusus, plāniem – mazos; katru griež pie pakāpes, kas nedaudz mazāka par kabeļa ārējo diametru.

    Spēka un vadības kabeļi tiek noblīvēti vienā plāksnē (IP65), neizmantotie konusi paliek slēgti.

    Kāpēc izvēlēties HTKC-28?
    Ļauj vienā standarta izgriezumā izvietot līdz sešiem resniem kabeļiem un vēl 22 vidējus un plānus – bez papildu lieliem blīvslēgiem ar uzgriežņiem.

    Tehniskā specifikācija

    Preces veids Membrānas kabeļu ievada plāksne ar konusiem
    Kods HTKC-28
    Ražotājs HT Hi Tech Polymers Oy (Somija)
    Atveres un kabeļu Ø 6 × Ø13–28 mm; 18 × Ø6–13 mm; 4 × Ø3–11 mm
    Maks. kabeļu skaits 28
    Izgriezums korpusā 216 × 84 mm (C forma, FL21)
    Stiprinājuma caurumi Ø10 mm, attālumi 193 × 62 mm
    Aizsardzības pakāpe IP65 (EN 60529)
    Darba temperatūra −40…+130 °C
    Materiāls TPE-SEBS 50 ShA, bez halogēniem, izturīgs pret eļļas šļakatām
    Krāsa pelēka (RAL 7035)
    Lietošana telpās un ārā

    Galvenās funkcijas

    • 6 konusi Ø13–28 mm – barošanas, atzaru un motoru kabeļiem
    • 18 konusi Ø6–13 mm – grupu un vadības kabeļiem
    • 4 konusi Ø3–11 mm – plāniem signālu vai sakaru kabeļiem
    • Plaši diapazoni – viens konuss der dažāda biezuma kabeļiem
    • Slēgti rezerves konusi – paliek hermētiski līdz izmantošanai

    Kur to izmanto?

    • Ēku ievada un sadales skapji, kas baro citas sadalnes
    • Rūpnieciskie sadales skapji ar motoru kabeļiem
    • Elektroauto uzlādes staciju barošanas sadalnes
    • Siltumsūkņu un katlu māju spēka sadalnes
    • Būvlaukumu sadales skapji
    • Āra apgaismojuma un infrastruktūras sadalnes

    Izmantošana pēc vajadzības

    Projektētājam.
    Ja no sadalnes iziet vairāki spēka kabeļi, viena izgriezuma risinājums vienkāršo korpusa izvēli un rasējumus.
    Elektromontāžas darbuzņēmējam.
    Seši resni kabeļi tiek ievadīti bez atsevišķiem lieliem blīvslēgiem un papildu caurumiem sienā.
    Uzņēmuma energetiķim.
    Pievienojot jaunu atzaru, brīvs lielais konuss ļauj ievadīt kabeli, neizjaucot esošo ievadu.

    Praktiskais pielietojums

    Ja ēkas sadales skapī ir ievada kabelis Ø26 mm, četri atzaru kabeļi Ø18–22 mm uz stāvu sadalnēm, 12 grupu kabeļi Ø10 mm un 2 signalizācijas kabeļi Ø5 mm, HTKC-28 tos visus uzņem, un vēl paliek viens lielais konuss rezervē.

    Priekšrocības

    • Seši konusi resniem kabeļiem līdz Ø28 mm
    • Plaši diapazoni – Ø13–28 un Ø3–11 mm
    • Darba temperatūra −40…+130 °C
    • IP65, lietošanai telpās un ārā
    • Materiāls bez halogēniem, izturīgs pret eļļas šļakatām

    Trūkumi / ierobežojumi

    • Nav paredzēts kabeļiem, kas resnāki par Ø28 mm – izvēlieties HTX-23 (līdz Ø48 mm) vai HTC-3
    • Mazāk atveru sīkiem kabeļiem nekā HTKC-50 vai HTKC-43
    • Nefiksē kabeli pret izraušanu – resni kabeļi obligāti jānostiprina sadalnes iekšpusē
    • Nav ugunsdrošā barjera

    Drošības un montāžas piezīmes

    • Visi darbi sadalnē – tikai atslēgtas strāvas apstākļos un pēc sprieguma neesamības pārbaudes.
    • Pēc griešanas un urbšanas noņemiet skaidas.
    • Resni kabeļi ir stingri – nostipriniet tos sadalnes iekšpusē, lai to svars un liekums nedeformētu konusu.
    • Grieziet konusu pie pakāpes, kas nedaudz mazāka par kabeļa ārējo diametru.

    Ātrais izvēles ceļvedis

    Izgriezums 216×84 mm
    6 × Ø13–28 mm
    18 × Ø6–13 + 4 × Ø3–11 mm
    IP65, −40…+130 °C
    Piemērots, ja nepieciešams:
    • ievadīt vairākus resnus spēka kabeļus caur vienu izgriezumu
    • vienlaikus ievadīt grupu un signālu kabeļus
    • atstāt rezervi nākamajiem atzariem
    Pirms lietošanas pārbaudiet:
    • resnākā kabeļa ārējo diametru – ne vairāk kā Ø28 mm
    • resno kabeļu skaitu – ne vairāk kā seši
    • vai sadalnes iekšpusē ir kur nostiprināt resnos kabeļus
    Svarīgs atgādinājums: HTKC-28 noblīvē ievadu (IP65), taču nenotur resno kabeļu svaru un vilces spēkus un nav ugunsdrošs blīvējums – kabeļus nostipriniet atsevišķi.

    BUJ

    Cik resnu kabeļu var ievadīt caur HTKC-28?
    Līdz sešiem kabeļiem ar ārējo diametru Ø13–28 mm.
    Vai der kabelim Ø30 mm?
    Nē, lielākie konusi paredzēti līdz Ø28 mm; resnākiem kabeļiem izvēlieties HTX-23.
    Kam paredzēti 4 konusi Ø3–11 mm?
    Plāniem signālu, sensoru vai sakaru kabeļiem.
    Vai to var uzstādīt tajā pašā izgriezumā kā HTC-50?
    Jā, visas šīs sērijas plāksnes paredzētas 216×84 mm izgriezumam ar tiem pašiem stiprinājuma caurumiem.
    Vai HTKC-28 der āra skapim?
    Jā, materiāls paredzēts lietošanai ārā, aizsardzība IP65, darba temperatūra −40…+130 °C.
    Vai resni kabeļi jānostiprina?
    Jā, plāksne nefiksē kabeļus pret izraušanu, tāpēc tie jānostiprina sadalnes iekšpusē.

    Ražotāja dokumentācija

    Saites atveras ārējās vietnēs. Pārbaudīts 2026-10-04. Ja dati atšķiras, vadieties pēc jaunākā ražotāja izdevuma vai sazinieties ar mums.

    HTKC-28 – plāksne vairākiem spēka kabeļiem

    HTKC-28 membrānas plāksne ar konusiem 216×84 mm izgriezumam ievada 6 resnus kabeļus Ø13–28 mm, 18 vidējus un 4 plānus kabeļus, IP65.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
