  • Jauns   Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 330×90 mm | 50 kabeļi Ø6–34 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-50

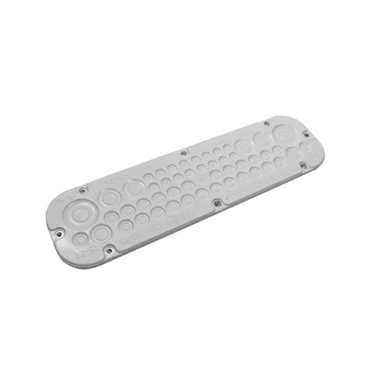

    Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 330×90 mm | 50 kabeļi Ø6–34 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-50

    Kods: Sandariklis RIT-50
    Jautāt
    Cena 18.98 € ar PVN
    Neapmierina cena? Piedāvā savējo!

    RIT-50 – 330×90 mm membrānas kabeļu ievada plāksne Rittal tipa atverei. 50 konusi piecās grupās: 2× Ø19–34, 4× Ø16–25, 2× Ø15–21, 26× Ø10–15 un 16× Ø6–11 mm. Aizsardzība IP65, stiprina ar 8 skrūvēm caur Ø4 mm atverēm.

  • Apraksts

    Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 330×90 mm | 50 kabeļi Ø6–34 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-50

    RIT-50 ir vidēja izmēra membrānas plāksne Rittal tipa kabeļu ievada atverei, ja skapī ienāk jaukts kabeļu komplekts: daži barošanas, daudz vadības un tievi sensoru kabeļi. Katru kabeli ievada caur atsevišķu konusu, ko pārgriež tikai pēc vajadzības.

    Galvenā doma:
    Piecas izmēru grupas no Ø6 līdz Ø34 mm ļauj ar vienu plāksni noslēgt visu tipiska automātikas vai ēkas inženiersistēmu skapja ievadu. Nav jāmeklē atsevišķi blīvslēgi katram diametram – pietiek zināt kabeļu ārējo Ø un skaitu.
    Maks. kabeļu
    50
    Kabeļu Ø
    6–34 mm
    Plāksne
    330×90 mm
    Aizsardzība
    IP65

    Darbības princips

    Plāksni uzliek uz Rittal tipa atveres un pieskrūvē ar 8 skrūvēm caur Ø4 mm atverēm, piespiežot blīvējuma malu pie korpusa.

    Katram kabelim izvēlas atbilstošās grupas konusu un pārgriež pie pakāpes, kas nedaudz mazāka par kabeļa ārējo Ø, – TPE-SEBS membrāna blīvi aptver apvalku.

    Skapja ievads ir blīvs IP65 līmenī, neizmantotie konusi paliek slēgti kā rezerve.

    Kāpēc izvēlēties RIT-50?
    RIT-50 aptver plašu diametru diapazonu: no tieviem Ø6 mm sensoru vai datu kabeļiem līdz Ø34 mm barošanas kabeļiem. Tas ir ērti skapjos, kur kabeļi ir ļoti atšķirīgi, bet vietas ievadam maz.

    Tehniskā specifikācija

    Preces veids Membrānas kabeļu ievada plāksne Rittal tipa atverei
    Kods RIT-50
    Ražotājs HT Hi Tech Polymers Oy (Somija)
    Plāksnes (flanča) izmēri 330×90 mm
    Stiprinājums 8 atveres Ø4 mm
    Kabeļu atveres 2× Ø19–34 mm; 4× Ø16–25 mm; 2× Ø15–21 mm; 26× Ø10–15 mm; 16× Ø6–11 mm
    Maks. kabeļu skaits 50
    Aizsardzības pakāpe IP65 (EN 60529)
    Darba temperatūra −40…+100 °C
    Materiāls TPE-SEBS, bez halogēniem
    Krāsa gaiši pelēka RAL 7035
    Marķējums CE

    Galvenās funkcijas

    • Piecas konusu grupas – Ø6–11, Ø10–15, Ø15–21, Ø16–25 un Ø19–34 mm vienā plāksnē
    • 16 atveres tieviem kabeļiem – Ø6–11 mm sensoriem, datu un signalizācijas līnijām
    • 2 atveres līdz Ø34 mm – barošanas kabeļiem bez atsevišķa blīvslēga
    • Rezerve bez aizbāžņiem – nepārgrieztie konusi paliek blīvi
    • IP65 un −40…+100 °C – iekštelpu un āra skapjiem

    Kur izmanto?

    • Ēku inženiersistēmu (AVK, apgaismojuma) automātikas skapji
    • Mašīnu un iekārtu vadības skapji Rittal tipa korpusos
    • Sūkņu staciju, katlumāju un siltummezglu vadības skapji
    • Saules elektrostaciju savienojuma un vadības skapji
    • Stāvu sadales skapji ar barošanas un vājstrāvas kabeļiem
    • Āra vadības skapji, kur nepieciešams IP65 ievads

    Izmantošana pēc vajadzības

    Automātikas projektētājam.
    Viena pozīcija aptver jauktu kabeļu komplektu no Ø6 līdz Ø34 mm – vienkāršāka specifikācija un mazāk blīvslēgu veidu.
    Elektriķim.
    Nav jāurbj un jāgriež vītne katram kabelim – pietiek pārgriezt atbilstošās grupas konusu.
    Ēkas pārvaldniekam.
    Pievienojot jaunu sensoru vai iekārtu, kabeli ievada caur rezerves konusu, nemainot korpusu.

    Praktiskais pielietojums

    Ja AVK automātikas skapī jāievada 2 barošanas kabeļi Ø24 mm, 4 kabeļi Ø20 mm, 18 vadības kabeļi Ø12 mm un 10 sensoru kabeļi Ø8 mm, tad pārgriež 34 konusus, bet 16 paliek rezervē vēlāk pievienojamiem sensoriem vai izpildmehānismiem.

    Priekšrocības

    • 50 kabeļi caur vienu atveri
    • Plašs diapazons Ø6–34 mm
    • 16 atveres tieviem kabeļiem Ø6–11 mm
    • IP65 saskaņā ar EN 60529
    • Bezhalogēnu TPE-SEBS, −40…+100 °C
    • Stiprinājums ar 8 skrūvēm

    Trūkumi / ierobežojumi

    • Kabelim, kas resnāks par Ø34 mm, atveres nav – izvēlieties RIT-139 (1× Ø30–60 mm)
    • Ø19–34 mm atveres ir tikai 2, Ø16–25 mm – 4; vairāk resnu kabeļu prasa lielāku plāksni
    • Membrāna nefiksē kabeli pret izraušanu – kabeļi jānostiprina skapja iekšpusē
    • Tā nav ugunsdroša barjera

    Drošības un montāžas piezīmes

    • Pirms darba skapī atslēdziet spriegumu un pārliecinieties, ka tā nav.
    • Katram kabelim izmantojiet atsevišķu konusu un grieziet pie pakāpes, kas nedaudz mazāka par tā ārējo Ø.
    • Ievadot kabeļus, nesabojājiet membrānu ar asiem dzīslu galiem – uzlieciet uzgali vai aptiniet ar lenti.
    • Pirms plāksnes montāžas noņemiet skaidas un netīrumus no atveres malām.
    • Pārbaudiet, vai visas 8 skrūves pievilktas vienmērīgi – citādi mala var neblīvēt.

    Ātrais izvēles ceļvedis

    Plāksne 330×90 mm
    8 atveres Ø4 mm
    50 kabeļi Ø6–34 mm
    IP65, −40…+100 °C
    Piemērots, ja nepieciešams:
    • ievadīt jauktu kabeļu komplektu no Ø6 līdz Ø34 mm caur vienu Rittal tipa atveri
    • noblīvēt automātikas skapja ievadu IP65 līmenī
    • atstāt rezervi papildu sensoru kabeļiem
    Pirms lietošanas pārbaudiet:
    • vai korpusa atvere der plāksnei 330×90 mm ar 8 stiprinājuma atverēm
    • cik kabeļu ir katrā Ø grupā – īpaši resnāku par Ø16 mm
    • vai nav kabeļa, kas resnāks par Ø34 mm
    Svarīgs atgādinājums: RIT-50 blīvē ievadu (IP65), bet nepasargā kabeli no izraušanas un nav ugunsdroša barjera – kabeļus stipriniet skapja iekšpusē, bet ugunsdrošās sienās izmantojiet sertificētas sistēmas.

    BUJ

    Cik kabeļu ietilpst RIT-50?
    Līdz 50 kabeļiem Ø6–34 mm, katrs caur atsevišķu konusu.
    Kāda diametra kabeļiem ir atveres?
    2× Ø19–34, 4× Ø16–25, 2× Ø15–21, 26× Ø10–15 un 16× Ø6–11 mm.
    Vai var ievadīt kabeli, kas tievāks par Ø6 mm?
    Nē, mazākā grupa ir Ø6–11 mm; ļoti tieviem kabeļiem ir HT-50 (Ø3,5–5,5 mm) Ø50 mm atverei.
    Ar ko RIT-50 atšķiras no RIT-139?
    RIT-50 ir mazāka (330×90 mm, 50 kabeļi Ø6–34 mm), RIT-139 – 534×149 mm, 139 kabeļi Ø10–60 mm.
    Kā stiprina plāksni?
    Ar 8 skrūvēm caur Ø4 mm atverēm.
    Kādā temperatūrā var izmantot?
    Ražotāja norādītais darba diapazons ir −40…+100 °C.

    Ražotāja dokumentācija

    Saites atveras ārējās vietnēs. Pārbaudīts 2026-10-04. Ja dati atšķiras, vadieties pēc jaunākā ražotāja izdevuma vai sazinieties ar mums.

    RIT-50 – membrānas kabeļu ievada plāksne 50 kabeļiem

    RIT-50 – 330×90 mm membrānas plāksne Rittal tipa atverei, 50 kabeļi Ø6–34 mm piecās izmēru grupās, IP65, −40…+100 °C. Piemērota automātikas un ēku inženiersistēmu skapjiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
