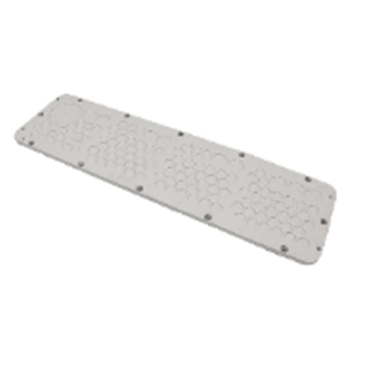

  • Jauns   Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 534×149 mm | 139 kabeļi Ø10–60 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-139

    Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 534×149 mm | 139 kabeļi Ø10–60 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-139

    Kods: Sandariklis RIT-139
    Jautāt
    Cena 38.21 € ar PVN
    Neapmierina cena? Piedāvā savējo!

    RIT-139 – liela membrānas kabeļu ievada plāksne Rittal tipa atverei, 534×149 mm. Tajā ir 139 konusi: 1× Ø30–60, 9× Ø15–24 un 129× Ø10–15 mm kabeļiem. Aizsardzība IP65, stiprina ar 8 skrūvēm caur Ø4 mm atverēm.

  • Apraksts

    Membrānas kabeļu ievada plāksne | Rittal tipa atverei | 534×149 mm | 139 kabeļi Ø10–60 mm | pelēka | IP65 | HT Hi Tech Polymers | RIT-139

    RIT-139 ir paredzēta lielām kabeļu ievada atverēm Rittal tipa skapjos un sadales skapjos, kur caur vienu atveri jāievada daudz kabeļu. Katrs kabelis iet caur savu membrānas konusu, ko montētājs pārgriež tikai vajadzīgajā vietā. Nepārgrieztie konusi paliek slēgti un blīvi.

    Galvenā doma:
    Viena plāksne aizstāj desmitiem atsevišķu kabeļu blīvslēgu: nav jāurbj atvere katram kabelim, un jaunus kabeļus var ievadīt vēlāk, pārgriežot rezerves konusu. Tas ir svarīgi datu centru, ražošanas un ēku skapjos, kur kabeļu skaits ekspluatācijas laikā tikai pieaug.
    Maks. kabeļu
    139
    Kabeļu Ø
    10–60 mm
    Plāksne
    534×149 mm
    Aizsardzība
    IP65

    Darbības princips

    Plāksni uzliek uz Rittal tipa atveres un piestiprina ar 8 skrūvēm caur Ø4 mm atverēm – piespiestā mala noblīvē savienojumu ar korpusu.

    Katram kabelim pārgriež atsevišķu konusu pie pakāpes, kas nedaudz mazāka par kabeļa ārējo Ø, – elastīgā TPE-SEBS membrāna cieši aptver apvalku.

    Iegūst IP65 ievadu: izmantotas tikai vajadzīgās atveres, pārējās paliek slēgtas rezervei.

    Kāpēc izvēlēties RIT-139?
    Šī ir lielākā plāksne grupā: līdz 139 kabeļiem vienā atverē un trīs izmēru grupas – no Ø10 mm vadības kabeļiem līdz Ø60 mm barošanas kabelim. Visu skapja ievadu sakārtojat vienā vietā, un rezerves atveres paliek blīvas bez papildu aizbāžņiem.

    Tehniskā specifikācija

    Preces veids Membrānas kabeļu ievada plāksne Rittal tipa atverei
    Kods RIT-139
    Ražotājs HT Hi Tech Polymers Oy (Somija)
    Plāksnes (flanča) izmēri 534×149 mm
    Stiprinājums 8 atveres Ø4 mm
    Kabeļu atveres 1× Ø30–60 mm; 9× Ø15–24 mm; 129× Ø10–15 mm
    Maks. kabeļu skaits 139
    Aizsardzības pakāpe IP65 (EN 60529)
    Darba temperatūra −40…+100 °C
    Materiāls TPE-SEBS, bez halogēniem
    Krāsa gaiši pelēka RAL 7035
    Marķējums CE

    Galvenās funkcijas

    • 139 atsevišķi konusi – katram kabelim sava blīvēšanas vieta, kabeļi cits citu nespiež
    • Trīs izmēru grupas – Ø10–15, Ø15–24 un Ø30–60 mm: vadības, signālu un barošanas kabeļi caur vienu atveri
    • Rezerve bez aizbāžņiem – nepārgrieztie konusi paliek slēgti, kabeļus var pievienot, nenoņemot plāksni
    • IP65 blīvējums – aizsardzība pret putekļiem un ūdens strūklām saskaņā ar EN 60529
    • Darbs −40…+100 °C – piemērota apsildāmām un neapsildāmām telpām un āra skapjiem

    Kur izmanto?

    • Rittal tipa sadales un automātikas skapji ar lielu kabeļu ievada atveri
    • Datu centru un serveru skapju kabeļu ievadi
    • Ražošanas līniju vadības skapji ar daudziem sensoru un piedziņu kabeļiem
    • Ēku galvenie sadales skapji ar barošanas un vājstrāvas kabeļiem
    • Telekomunikāciju un drošības sistēmu koncentrācijas skapji
    • Āra skapji sūkņu stacijās, apakšstacijās un uzlādes punktos, kur nepieciešams IP65 ievads

    Izmantošana pēc vajadzības

    Projektētājam.
    Visu skapja ievadu līdz 139 kabeļiem ar rezervi paplašināšanai paredzat ar vienu pozīciju – specifikācijā mazāk atsevišķu blīvslēgu.
    Skapju montētājam.
    Nav jāurbj desmitiem atveru un jāsaskaņo vītnes: plāksni stiprina ar 8 skrūvēm, kabeļus ievada caur konusiem.
    Datu centra vai saimniecības vadītājam.
    Jaunus kabeļus var ievadīt, pārgriežot rezerves konusu, nemainot plāksni un neapturot skapja darbu.

    Praktiskais pielietojums

    Ja ražošanas skapī jāievada 1 barošanas kabelis Ø42 mm, 6 vadības kabeļi Ø18 mm un 60 sensoru kabeļi Ø12 mm, tad pārgriež tikai 67 konusus, bet atlikušie 72 paliek slēgti – paplašinot līniju, jaunos kabeļus ievada caur to pašu plāksni.

    Priekšrocības

    • Līdz 139 kabeļiem caur vienu atveri
    • Trīs kabeļu Ø grupas no 10 līdz 60 mm
    • Nepārgrieztie konusi paliek blīvi – rezerve bez aizbāžņiem
    • IP65 saskaņā ar EN 60529
    • Bezhalogēnu TPE-SEBS, −40…+100 °C
    • Stiprinājums ar 8 skrūvēm, bez vītnēm un uzgriežņiem

    Trūkumi / ierobežojumi

    • Atveru kabeļiem, kas tievāki par Ø10 mm, nav – tiem izvēlieties RIT-50 (16× Ø6–11 mm) vai HT-50 (36× Ø3,5–5,5 mm)
    • Membrāna nefiksē kabeli pret izraušanu – kabeļi jānostiprina skapja iekšpusē
    • Paredzēta Rittal tipa atverei – standarta 216×84 mm izgriezumam izvēlieties, piemēram, HTC-50
    • Tā nav ugunsdroša barjera

    Drošības un montāžas piezīmes

    • Darbus skapī veiciet tikai ar atslēgtu spriegumu, pārliecinoties, ka tā nav.
    • Konusu grieziet pie pakāpes, kas nedaudz mazāka par kabeļa ārējo Ø, – pārāk plata atvere neblīvēs.
    • Viens kabelis – viens konuss; nelaidiet divus kabeļus caur vienu atveri.
    • Ja atvere korpusā griezta vai urbta, pirms plāksnes uzstādīšanas noņemiet skaidas un notīriet malas.
    • Ražotājs norāda, ka par konusu pārgriešanu atbild montētājs – grieziet ar asu nazi, bez ieplīsumiem.

    Ātrais izvēles ceļvedis

    Plāksne 534×149 mm
    8 atveres Ø4 mm
    139 kabeļi Ø10–60 mm
    IP65, −40…+100 °C
    Piemērots, ja nepieciešams:
    • blīvi ievadīt daudz kabeļu caur vienu Rittal tipa atveri
    • atstāt rezervi nākamajiem kabeļiem
    • apvienot barošanas, vadības un signālu kabeļu ievadu vienā vietā
    Pirms lietošanas pārbaudiet:
    • vai korpusa atvere der plāksnei 534×149 mm ar 8 stiprinājuma atverēm
    • kabeļu ārējo Ø – vai tie ietilpst 10–15, 15–24 vai 30–60 mm grupās
    • vai kabeļu Ø15–24 mm nav vairāk par 9, bet Ø30–60 mm – tikai viens
    Svarīgs atgādinājums: RIT-139 blīvē ievadu pret putekļiem un ūdeni (IP65), bet neaizstāj kabeļu stiprināšanu skapja iekšpusē un nav ugunsdroša barjera – ugunsdrošām sienām vajadzīgas sertificētas ugunsdrošības sistēmas.

    BUJ

    Cik kabeļu var ievadīt caur RIT-139?
    Līdz 139: 1 kabeli Ø30–60 mm, 9 kabeļus Ø15–24 mm un 129 kabeļus Ø10–15 mm.
    Vai visas atveres jāpārgriež uzreiz?
    Nē – pārgriež tikai izmantotos konusus, pārējie paliek slēgti un blīvi.
    Kur griezt konusu?
    Pie pakāpes, kas nedaudz mazāka par kabeļa ārējo diametru.
    Vai plāksne der āra skapim?
    Jā, aizsardzība IP65 un darba temperatūra −40…+100 °C, ja stiprinājuma virsma ir līdzena un tīra.
    Ar ko stiprina plāksni?
    Ar 8 skrūvēm caur Ø4 mm atverēm plāksnes malās.
    Ko izvēlēties, ja kabeļu ir mazāk?
    Līdz 50 kabeļiem Ø6–34 mm paredzēta mazākā RIT-50 (330×90 mm).

    Ražotāja dokumentācija

    Saites atveras ārējās vietnēs. Pārbaudīts 2026-10-04. Ja dati atšķiras, vadieties pēc jaunākā ražotāja izdevuma vai sazinieties ar mums.

    RIT-139 – membrānas kabeļu ievada plāksne 139 kabeļiem

    RIT-139 – 534×149 mm membrānas plāksne Rittal tipa atverei ar 139 konusiem kabeļiem Ø10–60 mm, IP65, −40…+100 °C. Paredzēta sadales, automātikas un datu centru skapjiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
