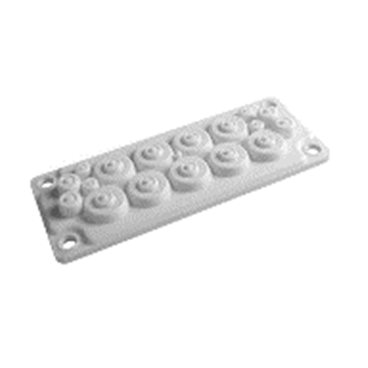

  • Jauns   Membrānas kabeļu ievadplāksne | 216×84 mm izgriezumam | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pelēka | IP55 | HT Hi Tech Polymers | HTC-17
    Jauns   Membrānas kabeļu ievadplāksne | 216×84 mm izgriezumam | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pelēka | IP55 | HT Hi Tech Polymers | HTC-17 1

    Membrānas kabeļu ievadplāksne | 216×84 mm izgriezumam | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pelēka | IP55 | HT Hi Tech Polymers | HTC-17

    Kods: Sandariklis HTC-17
    Jautāt
    Cena 5.67 € ar PVN
    ( 4.69 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    HTC-17 ir membrānas kabeļu ievadplāksne 216 × 84 mm izgriezumam vairākiem vidēja resnuma spēka kabeļiem: 9 atveres Ø18–30 mm (ar iekšējo gredzenu Ø10–14 mm), 4 atveres Ø10–15 mm un 4 atveres Ø5–10 mm. IP55, −40…+130 °C.

  • Apraksts

    Membrānas kabeļu ievadplāksne | 216×84 mm izgriezumam | 9× Ø18–30 + 4× Ø10–15 + 4× Ø5–10 mm | pelēka | IP55 | HT Hi Tech Polymers | HTC-17

    HTC-17 ir membrānas kabeļu ievadplāksne standarta 216 × 84 mm (C tipa) izgriezumam, kuras pamatā ir deviņas lielas atveres Ø18–30 mm. Tā paredzēta skapjiem, no kuriem iziet vairāki vidēja resnuma spēka kabeļi, piem., uz citiem skapjiem, motoriem vai uzlādes stacijām. Papildus ir 4 atveres Ø10–15 mm un 4 atveres Ø5–10 mm vadības kabeļiem.

    Galvenā doma:
    Kad no viena skapja barojas vairāki citi skapji vai jaudīgas iekārtas, kabeļu Ø parasti ir 18–30 mm, bet vairumam daudzatveru plākšņu šādu atveru ir tikai viena vai divas. HTC-17 aizpilda šo robu – deviņi šādi kabeļi ietilpst vienā standarta izgriezumā. Lielo atveru iekšējais gredzens vajadzības gadījumā ļauj ievadīt arī tievāku Ø10–14 mm kabeli.
    Lielās atveres
    9 × Ø18–30 mm
    Citas atveres
    4 × Ø10–15 + 4 × Ø5–10 mm
    Aizsardzība
    IP55
    Kabeļi
    līdz 17

    Darbības princips

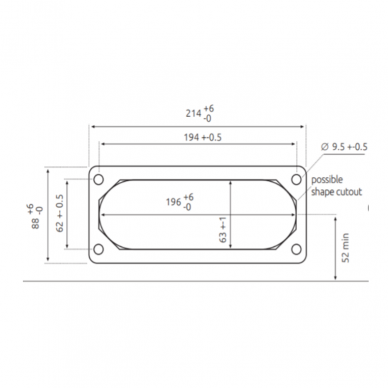

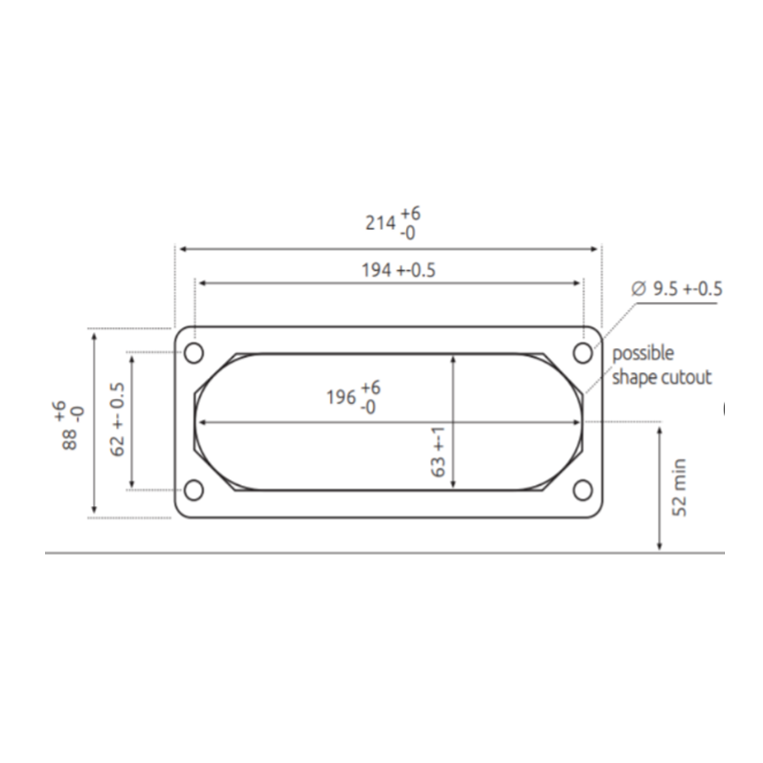

    Montāža: plāksni ievieto 216 × 84 mm izgriezumā un pieskrūvē caur Ø10 mm atverēm (attālumi 193 / 62 mm).

    Darbība: Ø18–30 mm kabelim atver visu membrānas gredzenu, Ø10–14 mm kabelim – tikai iekšējo; atveri veido nedaudz mazāku par kabeļa ārējo Ø.

    Rezultāts: līdz 9 spēka un 8 vadības kabeļiem caur vienu izgriezumu ar IP55 blīvējumu.

    Kāpēc izvēlēties HTC-17?
    HTC-17 ļauj izvietot deviņus vidēja resnuma spēka kabeļus tur, kur citādi būtu vajadzīgi deviņi atsevišķi lieli kabeļu blīvslēgi un atveres. Tas īpaši ērti sadales skapjos, kas baro dzīvokļus, cehu skapjus vai elektroauto uzlādes stacijas.

    Tehniskā specifikācija

    Preces veids Membrānas kabeļu ievadplāksne spēka kabeļiem
    Kods HTC-17
    Ražotājs HT Hi Tech Polymers Oy (Somija)
    Atveres un kabeļa Ø 9 × Ø18–30 mm (iekšējais gredzens Ø10–14 mm); 4 × Ø10–15 mm; 4 × Ø5–10 mm
    Maks. kabeļu skaits 17
    Izgriezums korpusā 216 × 84 mm (C tips, FL21)
    Stiprinājuma atveres Ø10 mm, attālumi 193 / 62 mm
    Aizsardzības pakāpe IP55 (EN 60529)
    Darba temperatūra −40…+130 °C
    Materiāls TPE-SEBS, 50 ShA, bez halogēniem
    Īpašības izturīga pret eļļas šļakatām; lietošanai iekštelpās un ārā
    Krāsa pelēka (RAL7035)

    Galvenās funkcijas

    • 9 atveres Ø18–30 mm – vidēja resnuma spēka kabeļiem
    • Iekšējais gredzens Ø10–14 mm – tā pati atvere der arī tievākam kabelim
    • 4 atveres Ø10–15 mm – mazākām spēka vai vadības līnijām
    • 4 atveres Ø5–10 mm – signālu un vadības kabeļiem
    • IP55 – aizsardzība pret putekļiem un ūdens strūklām (EN 60529)
    • TPE-SEBS bez halogēniem – −40…+130 °C, iekštelpās un ārā

    Kur izmanto?

    • Daudzdzīvokļu māju sadales skapji, kas baro dzīvokļu skapjus
    • Cehu sadales skapji ar motoru un iekārtu barošanu
    • Elektroauto uzlādes staciju grupu skapji
    • Saules elektrostaciju invertoru pieslēguma skapji
    • Āra apgaismojuma un infrastruktūras sadales skapji
    • Sūkņu staciju un ventilācijas kameru spēka skapji
    • Būvlaukumu sadales skapji

    Lietošana pēc vajadzības

    Sadales skapju ražotājam.
    Deviņas spēka izejas caur vienu izgriezumu – mazāk mehāniskā darba un kārtīga skapja apakšdaļa.
    Uzlādes staciju un saules elektrostaciju uzstādītājam.
    Vairāki vienāda resnuma barošanas kabeļi ienāk vienā vietā, bet pārējās atveres paredzētas sakaru un vadības līnijām.
    Daudzdzīvokļu mājas pārvaldniekam.
    Nomainot dzīvokļa barošanas kabeli vai pievienojot jaunu izeju, skapī nav jāurbj jaunas atveres.

    Praktiskais pielietojums

    Ja no kāpņu telpas sadales skapja iziet 8 dzīvokļu barošanas kabeļi Ø18–22 mm, bet skaitītāju datiem un kāpņu telpas apgaismojuma vadībai vajadzīgi vēl daži tievi kabeļi, HTC-17 tos visus ievada caur vienu 216 × 84 mm izgriezumu.

    Priekšrocības

    • Deviņas atveres Ø18–30 mm vienā plāksnē
    • Lielo atveru iekšējais gredzens Ø10–14 mm – elastība kabeļa izvēlē
    • 8 papildu atveres vadības un signālu kabeļiem
    • Līdz 17 kabeļiem caur vienu izgriezumu
    • −40…+130 °C, bez halogēniem, iekštelpās un ārā

    Trūkumi / ierobežojumi

    • IP55, nevis IP65 – kur nepieciešams putekļnecaurlaidīgs ievads, izvēlieties IP65 plāksnes, piem., HTC-35 vai HTC-3
    • Ļoti lieliem kabeļiem (virs Ø30 mm) izvēlieties HTC-3 (līdz Ø59 mm)
    • Membrāna neuzņem kabeļa svaru – spēka kabeļus nostipriniet ar skavām skapja iekšpusē
    • Tā nav ugunsdrošā barjera

    Drošības un montāžas piezīmes

    • Darbus skapī veiciet tikai pēc sprieguma atslēgšanas un tā neesamības pārbaudes.
    • Pēc izgriezuma izveides noņemiet atskarpes un metāla skaidas no kopnēm un aparātiem.
    • Lielo membrānu atveriet atbilstoši kabeļa ārējam Ø: Ø18–30 mm – ārējais gredzens, Ø10–14 mm – tikai iekšējais.
    • Spēka kabeļus nostipriniet ar skavām, lai to svars un liekums neslogotu membrānu.
    • Vienā atverē – tikai viens kabelis.

    Ātrais izvēles ceļvedis

    9 × Ø18–30 mm
    4 × Ø10–15 mm
    4 × Ø5–10 mm
    IP55
    Piemērots, ja nepieciešams:
    • ievadīt līdz 9 vidēja resnuma spēka kabeļiem caur vienu izgriezumu
    • barot vairākus skapjus vai iekārtas no viena skapja
    • kopā ievadīt dažus vadības kabeļus
    Pārbaudiet pirms lietošanas:
    • spēka kabeļu ārējo Ø – vai tas ietilpst 18–30 mm
    • vai IP55 pietiek jūsu videi
    • vai korpusā ir 216 × 84 mm izgriezums
    Svarīgs atgādinājums: HTC-17 noblīvē kabeļu ievadu IP55 līmenī, bet neuzņem kabeļu svaru un nav ugunsdrošā barjera – kabeļus nostipriniet ar skavām, bet ugunsdrošās sienās izmantojiet tam paredzētas sistēmas.

    BUJ

    Kādiem kabeļiem paredzētas lielās atveres?
    Kabeļiem ar ārējo Ø 18–30 mm; caur iekšējo gredzenu – Ø10–14 mm.
    Kāda ir HTC-17 aizsardzības pakāpe?
    Ražotājs norāda IP55.
    Cik kabeļu var ievadīt kopā?
    Līdz 17: 9 lielus un 8 mazākus.
    Ko izvēlēties, ja vajadzīgs IP65?
    Izvēlieties IP65 plāksni, piem., HTC-35, bet lieliem kabeļiem – HTC-3.
    Vai der dzīvokļu barošanas kabeļiem daudzdzīvokļu mājā?
    Jā, ja kabeļu ārējais Ø ietilpst 18–30 mm diapazonā.
    Kāds izgriezums nepieciešams?
    216 × 84 mm C tipa izgriezums un Ø10 mm stiprinājuma atveres ar attālumiem 193 / 62 mm.

    Ražotāja dokumentācija

    Saites atveras ārējās vietnēs. Pārbaudīts 2026-10-04. Ja dati atšķiras, vadieties pēc jaunākā ražotāja izdevuma vai sazinieties ar mums.

    HTC-17 plāksne spēka kabeļiem Ø18–30 mm

    HTC-17 ir IP55 membrānas kabeļu ievadplāksne 216 × 84 mm izgriezumam: 9 atveres Ø18–30 mm spēka kabeļiem, 4 atveres Ø10–15 mm un 4 atveres Ø5–10 mm, līdz 17 kabeļiem.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
