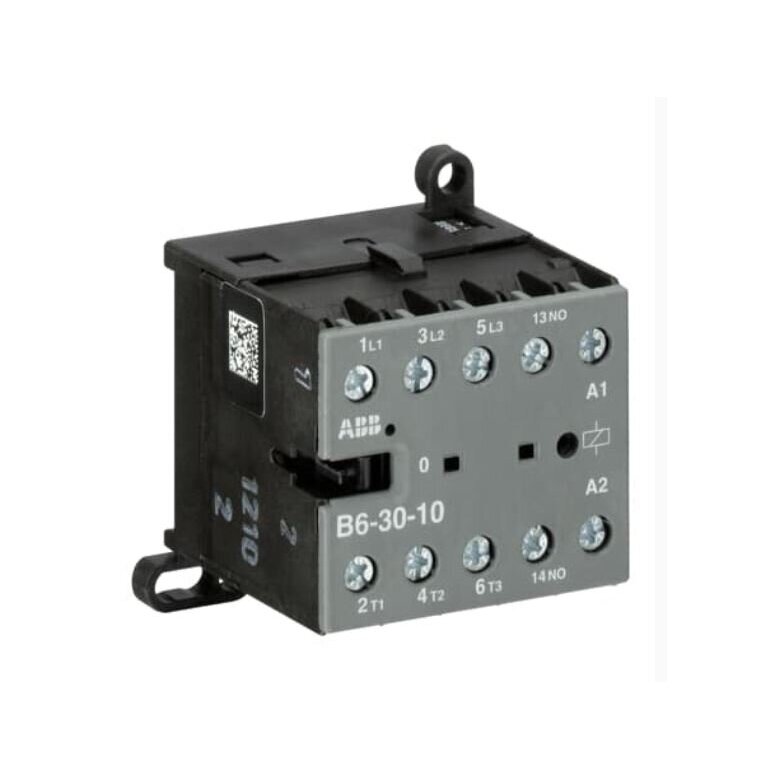

Mini kontaktors | 3P | 20A | 4kW | 220-240VAC | 3NO | ABB | B6-30-10-80

ABB B6-30-10-80 mini kontaktors – 3P, 20A, 4kW, 220-240V AC spole, 3NO + 1NO, DIN

ABB B6-30-10-80 – kompakts trīsfāžu mini kontaktors ar trim galvenajiem normāli atvērtiem kontaktiem un vienu papildu normāli atvērtu kontaktu. Tas paredzēts vienfāzes un trīsfāžu slodžu, vadības signālu un elektromotoru vadībai, kad svarīga ir uzticama darbība, nelieli izmēri un vienkārša montāža uz DIN sliedes vai tieši pie sienas.

• Trīsfāžu slodžu vadība – piemērots 3 fāžu motoriem, sūkņiem, ventilatoriem un citām slodzēm.
• Līdz 4 kW AC-3 režīmā pie 400V – mazu un vidēju trīsfāžu motoru vadībai.
• Līdz 20A AC-1 režīmā – rezistīvām un vispārīgām slodzēm.
• 1 papildu NO kontakts – pašnoturei, indikācijai, signalizācijai vai automātikas funkcijām.
• Klusa spole – mazāks troksnis vadības laikā.
• Kontaktora stāvokļa indikācija – ērtākai vizuālai ierīces stāvokļa kontrolei.
• DIN vai sienas montāža – elastīgai integrācijai elektrosadales skapjos un iekārtās.
• Skrūvju spailes – uzticamai vadītāju pieslēgšanai.
• Kompakta mini kontaktora konstrukcija – ja elektroskapī ir ierobežota vieta.

• Elektrības vadības skapjos – motoru, apkures, ventilācijas un automātisko sistēmu vadībai.
• Sūkņu sistēmās – ūdens, apkures, drenāžas un tehnoloģisko sūkņu ieslēgšanai.
• Ventilācijas iekārtās – ventilatoriem, kanālu iekārtām un gaisa apstrādes sistēmām.
• Kompresoros un mazākos mehānismos – elektromotoru vadībai.
• Komerciālās ēkās – apgaismojuma, apkures, ventilācijas un citu slodžu automātiskai vadībai.
• Dzīvojamās ēkās – siltumsūkņiem, boileriem, ventilācijai, sūkņiem un citām vadāmām slodzēm.
• Rūpnieciskās sistēmās – mazākas jaudas iekārtu un vadības signālu pārslēgšanai.

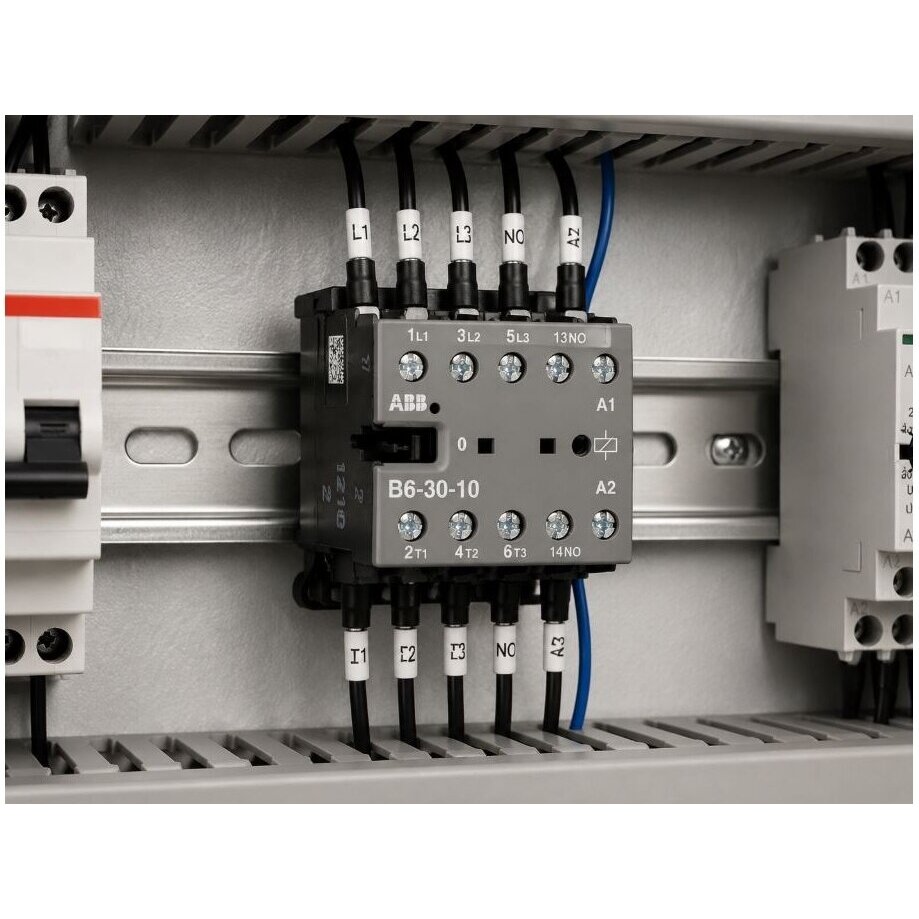

Piemēram, kontaktors tiek montēts elektrosadales panelī trīsfāžu ventilatora vai sūkņa vadībai. Trīs galvenie kontakti tiek pieslēgti starp automātslēdzi un motoru, bet spole tiek vadīta ar slēdzi, termostatu, spiediena releju, taimeri, PLC kontrolieri vai citu automātikas signālu.

Papildu 1NO kontaktu var izmantot kontaktora pašnoturei vai gaismas indikācijas signālam. Tādā veidā vadības sistēma var ieslēgt un izslēgt slodzi atbilstoši iestatītajam darba režīmam, drošības ķēdei vai ārējam automātikas signālam.

Elektromontierim: ērts mini kontaktors standarta DIN montāžai, ar skrūvju spailēm, 220–240V AC spoli un papildu 1NO kontaktu. Piemērots, ja mazākos elektrosadales skapjos nepieciešams kompakts risinājums.

Automātikas speciālistam: var izmantot PLC, taimeru, termostatu, spiediena releju vai citu vadības signālu ķēdēs. Papildu kontakts ir noderīgs pašnotures un stāvokļa signalizācijas funkcijām.

Rūpniecības speciālistam: piemērots mazāku motoru, sūkņu, ventilatoru, kompresoru un citu iekārtu vadībai, ja slodzes parametri atbilst AC-1 vai AC-3 kategoriju robežām.

Ēku uzturēšanas speciālistam: var izmantot apkures, ventilācijas, ūdensapgādes, apgaismojuma un citu ēkas tehnisko sistēmu vadības skapjos.

Kontaktors jāizvēlas atbilstoši reālajai slodzei, motora jaudai, spriegumam, vadības spoles spriegumam un pārslēgšanas kategorijai. Pirms montāžas jāpārbauda, vai B6-30-10-80 modelis ar 220-240V AC spoli atbilst konkrētās vadības sistēmas spriegumam.

• Montāžu drīkst veikt kvalificēts elektriķis.
• Pirms darbu veikšanas obligāti jāatslēdz elektrobarošana.
• Motora jauda jāvērtē pēc AC-3 kategorijas, nevis tikai pēc kontaktora AC-1 strāvas.
• Pārbaudiet spoles spriegumu – šim modelim nepieciešams 220–240V AC vadības spriegums.
• Motoru ķēdēs izmantojiet piemērotu automātslēdzi, drošinātājus un termisko aizsardzību.
• Vadītājus pieslēdziet atbilstoši norādītajam šķērsgriezumam un pievilkšanas momentam 0,8-1,1 N·m.
• Spailes jāaizsargā pret tiešu pieskaršanos, jo norādītā aizsardzības klase ir IP20.
• Pirms sistēmas palaišanas pārbaudiet galveno kontaktu, spoles un papildu kontakta pieslēguma shēmu.

Ātrā izvēles rokasgrāmata

ABB B6-30-10-80 mini kontaktoru izvēlieties, ja nepieciešams kompakts trīsfāžu kontaktors ar 220–240V AC spoli, trim galvenajiem NO kontaktiem un vienu papildu NO kontaktu. Tas ir piemērots trīsfāžu motoriem līdz 4 kW pie 400V AC-3 režīmā un slodzēm līdz 20A AC-1 režīmā.

Kompakts ABB kontaktors uzticamai motoru un slodžu vadībai

ABB B6-30-10-80 mini kontaktors ir uzticams risinājums trīsfāžu motoru, sūkņu, ventilatoru, kompresoru, apkures iekārtu un dažādu automātisko slodžu vadībai, kad elektrosadales skapī svarīgs ir kompaktums un skaidra instalācija.

Pateicoties 3P galvenajiem kontaktiem, 1NO papildu kontaktam, 220-240V AC spolei, 4 kW AC-3 jaudai pie 400V, DIN montāžai, klusai spolei un ilgai mehāniskajai izturībai, šis kontaktors ir piemērots dzīvojamo, komerciālo un rūpniecisko objektu elektrovadības risinājumiem.
