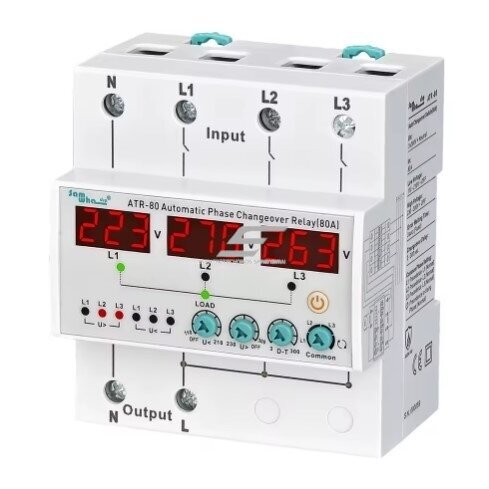

Modulārais automātiskais fāžu pārslēgšanas relejs 3F | 63A | 3x380V | DIN

Tehniskās specifikācijas
Nominālais spriegums (Un): 3×380V + neitrāls
Darbības frekvence: 50/60Hz
Maksimālā slodzes strāva: 63A
Enerģijas patēriņš: <6VA
Darbības temperatūra: -20°C ... +55°C
Pārslodzes sprieguma iestatījums (U>): 230 – 300V (var atspējot)
Zema sprieguma iestatījums (U<): 110 – 210V (var atspējot)
Kļūdas gaidīšanas laiks: 3 sek. (fiksēts)
Pārslēgšanas aizture: L1, L2, L3, cikliskais režīms
Displejs: 3×3 ciparu LED ekrāns ar 6 statusa LED indikatoriem
Mērījumu precizitāte: ±1%
Funkcijas un darbības princips
Automātiska fāžu pārslēgšana
Ja L1 fāzes spriegums pārsniedz iestatīto robežu (U>) vai nokrītas zem iestatītās robežas (U<), ierīce pēc 3 sekunžu aizkaves automātiski pārslēdz slodzi uz citu pieejamo fāzi.
Ja nav pieejama piemērota fāze, relejs atslēdzas, līdz vismaz viena fāze atgriežas normālā stāvoklī.
Fāzes kļūdu noteikšana
Pārspriegums: Ja izmantotās fāzes spriegums pārsniedz iestatīto robežu, relejs atvieno fāzi un pārslēdzas uz citu. LED displejs parāda kļūdu, un iedegas U> indikators.
Zems spriegums: Ja fāzes spriegums nokrītas zem iestatītās robežas, relejs atvieno fāzi un pārslēdzas uz citu. LED displejs parāda kļūdu, un iedegas U< indikators.
Cikliskais pārslēgšanas režīms
Kad iespējota "Cycle" funkcija, relejs saglabā pašreizējo fāzi, ja tā darbojas normāli.
Ja fāze sabojājas, sistēma pārslēdzas uz nākamo pieejamo fāzi un to saglabā līdz nākamajam bojājumam.
Lietotāja vadība un displejs
Displejs rāda ieejas spriegumu un normālā darbības režīmā deg nepārtraukti.
Kļūmes gadījumā (pārspriegums vai zems spriegums) displejs mirgo, un atbilstošais LED indikators norāda kļūmes fāzi.
Vadības pogas:
Zema sprieguma iestatīšanas poga
Pārsprieguma iestatīšanas poga
Pārslēgšanas aiztures iestatīšanas poga
Vispārējās fāzes iestatīšanas poga
Manuālās ieslēgšanas/izslēgšanas poga (izslēgšanas gadījumā ierīce nedarbosies automātiski)
Aizsardzības funkcijas
Ierīcei ir pašatjaunošanās mehānisms, kad vismaz viena fāze atgriežas normālā stāvoklī.
Aizsargā pievienotās ierīces no pārsprieguma un zema sprieguma.
Fiksēts 3 sekunžu gaidīšanas laiks novērš nepatiesas pārslēgšanas kļūdas sprieguma svārstību dēļ.
Pielietojums
Lietošana rūpniecībā un mājsaimniecībā:
Elektroenerģijas sadales sistēmas – aizsardzība pret sprieguma svārstībām.
Serveru un IT infrastruktūras aizsardzība – nodrošina stabilu elektroapgādi.
Rūpniecības objekti – pasargā ražošanas iekārtas no nepareizas pārslēgšanas.
Rezerves elektroapgādes sistēmas – izmanto ar ģeneratoriem un UPS sistēmām.
Uzstādīšana un savienojums:

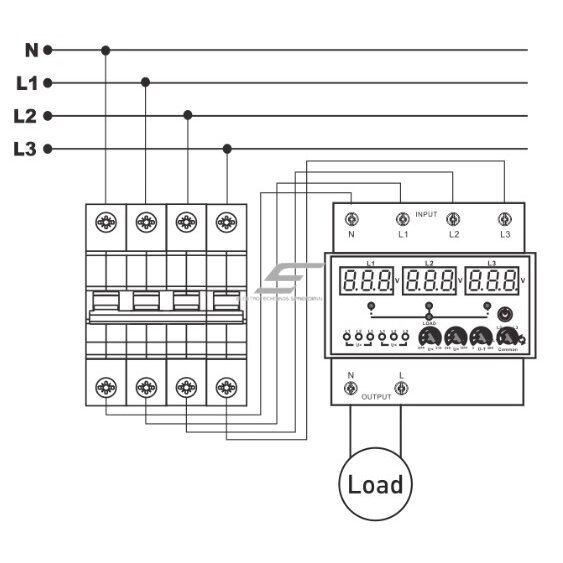

Ierīce jāuzstāda atbilstoši elektriskajai shēmai, lai novērstu bojājumus.
Jāuzstāda drošinātājs un atvienošanas slēdzis, lai nodrošinātu ātru izslēgšanu avārijas gadījumā.
Jāuzstāda sausā vidē, izvairoties no mitruma.
Plusi
Automātiska fāžu pārslēgšana – nodrošina nepārtrauktu elektroapgādi.
Augsta aizsardzība pret sprieguma svārstībām – regulē gan pārspriegumu, gan zemu spriegumu.
LED displejs un indikatori – skaidra darbības un kļūdu vizualizācija.
Cikliskā funkcija – ļauj saglabāt esošo fāzi, ja tā darbojas pareizi.
Regulējamas sprieguma robežas – pielāgojams elektroapgādes tīkla apstākļiem.

Mīnusi
Nav piemērots mitrai videi – var sabojāties saskarē ar ūdeni.
Fiksēts 3 sek. gaidīšanas laiks – var nebūt pietiekams dažām jutīgām sistēmām.
Nepieciešama profesionāla uzstādīšana – nepareiza savienošana var sabojāt ierīci.
Tikai 3 fāžu sistēmām – nedarbojas vienfāzes tīklos.

Automātiskā fāžu pārslēgšanas relejs ir uzticams risinājums nepārtrauktai elektroapgādei. Tas aizsargā pieslēgtās ierīces no sprieguma svārstībām, ļauj konfigurēt pārslēgšanas iestatījumus un nodrošina skaidru darbības indikāciju ar LED ekrānu. Ideāli piemērots gan rūpniecībai, gan mājsaimniecībām, kur nepieciešama stabila elektroapgāde.
