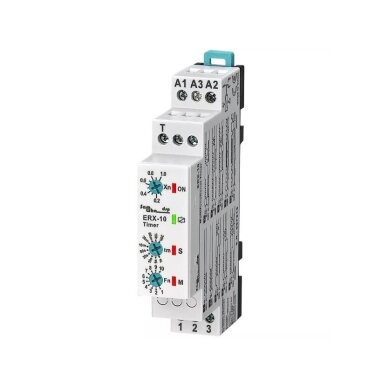

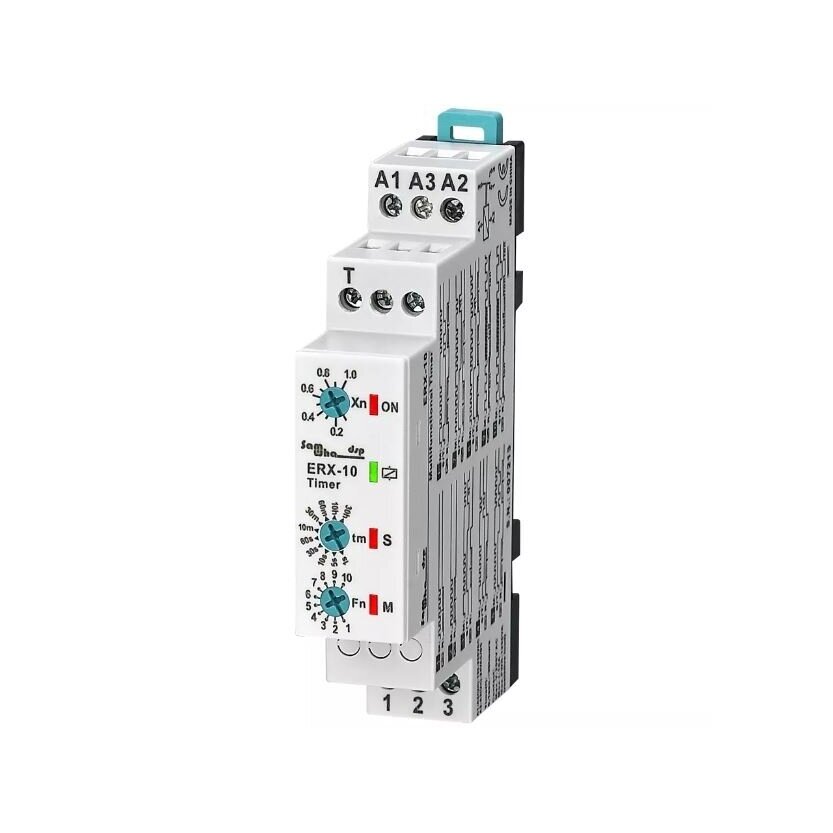

Modulārais daudzfunkcionālais laika relejs | taimeris | 10 funkcijas | 0,1 s-30h | 230VAC/24VAC/DC | DIN

Relejs ļauj izvēlēties ieslēgšanas aizturi, izslēgšanas aizturi, ar vadības signālu aktivizētu ieslēgšanas vai izslēgšanas aizturi, vienreizējus impulsus, ciklisku darbību un citas laika funkcijas. Maksimālais laiks tiek izvēlēts ar atsevišķu diapazona pārslēdzēju, savukārt precīza vērtība tiek iestatīta ar 0.1-1.0 reizinātāju. Kopējais regulējamais laika diapazons ir no 0.1 sekundes līdz 30 stundām.

Gala laiks = izvēlētais maksimālais laiks (tm) × laika reizinātājs (Xn). Piemēram, izvēloties 30 minūšu diapazonu un reizinātāju 0.5, darbības laiks būs 15 minūtes.

Darbības funkciju ieteicams izvēlēties, kad ierīce ir izslēgta. Ja funkcija tiek mainīta pie ieslēgtas barošanas, pirms atkārtotas ieslēgšanas nogaidiet vismaz aptuveni 0.3 sekundes. Pretējā gadījumā jaunizvēlētā funkcija var netikt atpazīta.

• 10 dažādas laika vadības funkcijas vienā ierīcē.
• Ļoti plašs laika iestatīšanas diapazons no 0.1 sekundes līdz 30 stundām.
• Atsevišķa laika diapazona un 0.1-1.0 reizinātāja regulēšana ļauj precīzāk iestatīt nepieciešamo laiku.
• 150-260V AC vai 24V AC/DC barošanas iespējas.
• T vadības ieeja nodrošina papildu impulsa un ar signālu vadītas aiztures funkcijas.
• 1-SPDT pārslēdzošais kontakts ļauj izmantot gan NO, gan NC vadības loģiku.
• LED indikatori parāda barošanas, vadības signāla, laika atskaites un releja izejas stāvokli.
• Zems enerģijas patēriņš – mazāk nekā 4VA.

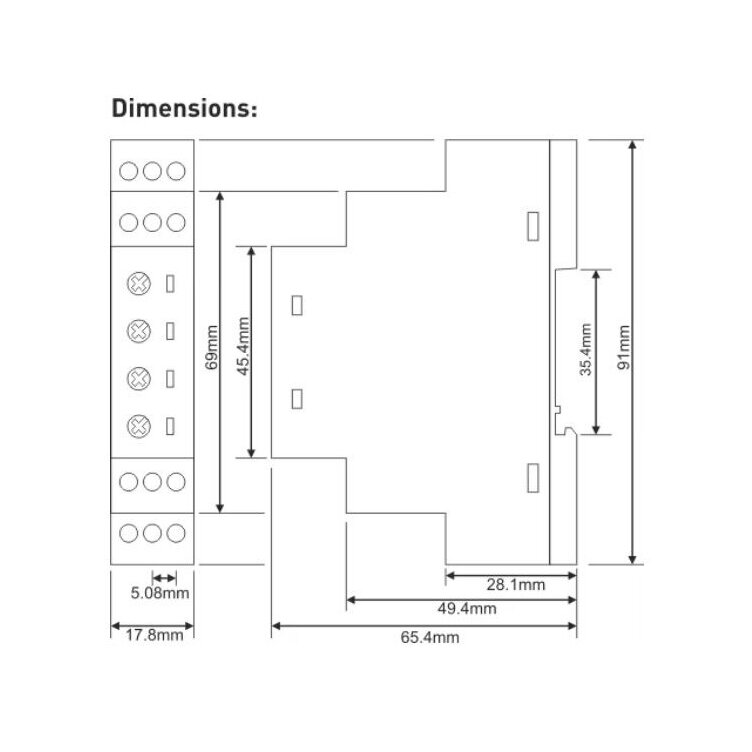

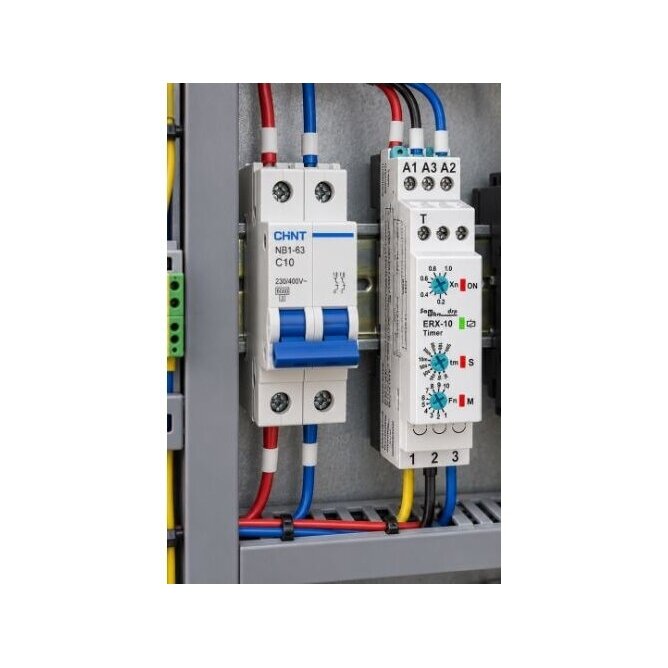

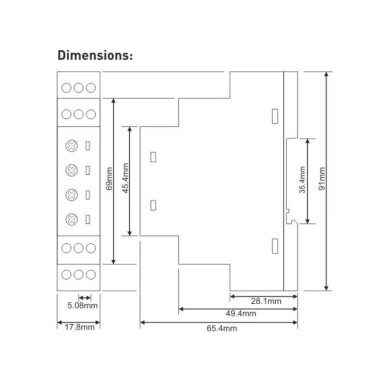

• Kompakta montāža uz DIN sliedes automātikas un elektriskajos vadības paneļos.

• Funkcijas izvēle: darbības funkciju ieteicams mainīt tikai tad, kad ierīces barošana ir izslēgta.
• Ierobežota releja kontakta slodze: izejas kontakts paredzēts līdz 5A / 250V AC rezistīvai slodzei, tādēļ lielākām slodzēm jāizmanto kontaktors vai starprelejs.
• IP20 aizsardzība: ierīce paredzēta montāžai slēgtā elektriskajā vai automātikas sadalnē un nedrīkst tikt tieši pakļauta mitrumam.
• Mehāniska regulēšana: funkcijas un laiks tiek iestatīti ar regulatoriem, tādēļ attālināta digitāla parametru programmēšana nav pieejama.

Ventilācijas sistēmā ventilatoram jāieslēdzas tikai 15 minūtes pēc palaišanas komandas saņemšanas. Relejam tiek izvēlēta ON Delay funkcija, maksimālā laika pārslēdzējs tiek iestatīts 30 minūšu diapazonā, bet reizinātājs – uz 0.5. Rezultātā tiek iegūta 15 minūšu aizture. Aktivizējot vadības ķēdi, relejs sāk laika atskaiti un pēc 15 minūtēm aktivizē izejas kontaktu, kas var ieslēgt ventilatora kontaktoru.

Laiku var iestatīt no 0.1 sekundes līdz 30 stundām, izvēloties atbilstošu laika diapazonu un 0.1-1.0 reizinātāju.

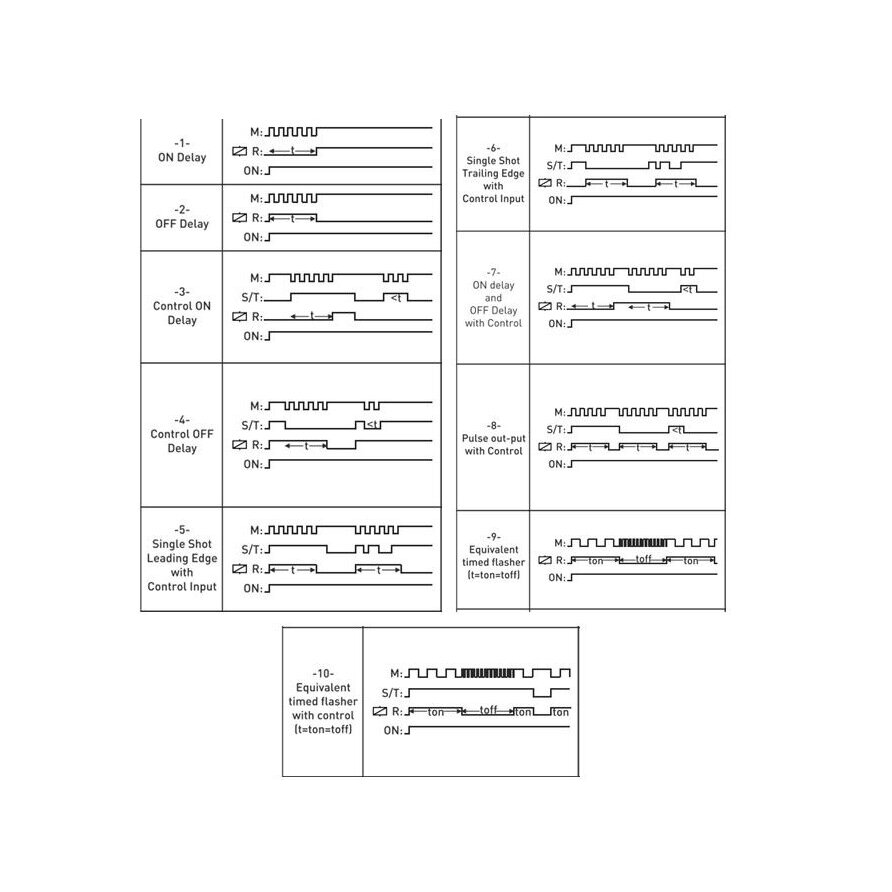

Relejam ir 10 dažādas darbības funkcijas, tostarp ON un OFF aiztures, ar vadības signālu aktivizētas funkcijas, impulsu režīmi un cikliskie režīmi.

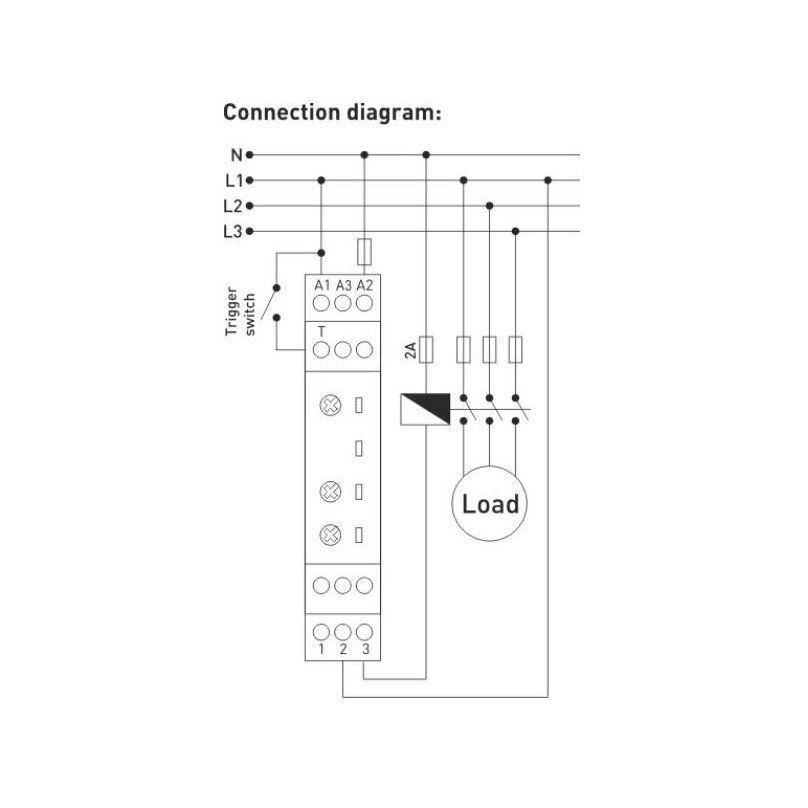

Izmantojot spailes A1-A2, relejs darbojas 150-260V AC diapazonā. Izmantojot spailes A2-A3, var izmantot 24V AC/DC barošanu.

Izvēlētais maksimālais laika diapazons tiek reizināts ar 0.1-1.0 laika reizinātāju. Piemēram, 30min × 0.5 = 15min.

Jā. Starp 10 darbības režīmiem ir cikliskās funkcijas, kurās releja izeja periodiski tiek ieslēgta un izslēgta atbilstoši iestatītajam laikam.

Jā. Releja 1-SPDT izejas kontaktu var izmantot kontaktora spoles vai citas automātikas vadības ķēdes aktivizēšanai.

Releja kontakts paredzēts līdz 5A / 250V AC rezistīvai slodzei. Lielākām slodzēm jāizmanto piemērots kontaktors vai cita jaudas komutācijas iekārta.

Izmantojiet ierīci atbilstoši tās paredzētajam pielietojumam un pieslēguma shēmai. Neizmantojiet to mitrā vidē. Instalācijas ķēdē paredziet piemērotu slēdzi un automātisko ķēdes aizsargslēdzi. Tiem jābūt uzstādītiem ierīces tuvumā, operatoram viegli pieejamā vietā, un marķētiem kā elektriskās ķēdes atslēgšanas ierīcēm. Darbības funkciju un galvenos iestatījumus ieteicams mainīt tikai pēc ierīces atvienošanas no barošanas.

Pirms apkopes vai tīrīšanas izslēdziet barošanu un atvienojiet ierīci no elektriskās ķēdes. Tīriet korpusu ar mīkstu, sausu drānu. Neizmantojiet elektrību vadošus materiālus, agresīvus ķīmiskos tīrīšanas līdzekļus vai šķīdinātājus, kas var sabojāt ierīci. Pēc tīrīšanas pārliecinieties, ka relejs darbojas pareizi.
