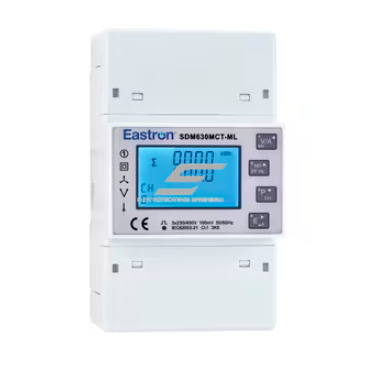

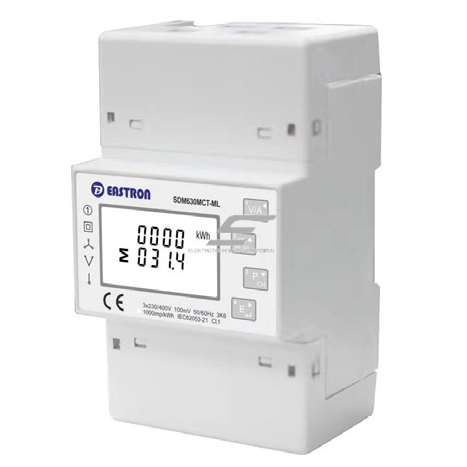

    Modulārais daudzfunkciju elektroenerģijas skaitītājs | 3F | caur strāvmaiņiem | 1 tarifs | RS485 Modbus | MID | DIN | Eastron SDM630MCT-ML-1

    Kods: SDM630MCT-ML-1
    Jautāt
    Cena 118.07 € ar PVN
    ( 97.58 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    SDM630MCT-ML-1 – trifāzu daudzfunkcionāls enerģijas skaitītājs uz DIN sliedes, kas mēra caur strāvmaiņiem ar 100 mA / 100 mV sekundāro izeju. Viena kompakta ierīce uzskaita vienu trifāzu (3P4W) vai trīs vienfāzu (1P2W) ķēdes un visus datus nodrošina caur vienu Modbus adresi. Paredzēts sadales skapjiem, kuros nepieciešama MID uzskaite caur CT, daudzdzīvokļu namiem, komerciālām ēkām un saules elektrostaciju uzskaitei.

  • Apraksts

    Modulārs daudzfunkcionāls elektroenerģijas skaitītājs | 3F | caur strāvmaiņiem | 1 tarifs | RS485 Modbus | MID | DIN | Eastron SDM630MCT-ML-1

    SDM630MCT-ML-1 – trifāzu daudzfunkcionāls enerģijas skaitītājs uz DIN sliedes, kas mēra caur strāvmaiņiem ar 100 mA / 100 mV sekundāro izeju. Viena kompakta ierīce uzskaita vienu trifāzu (3P4W) vai trīs vienfāzu (1P2W) ķēdes un visus datus nodrošina caur vienu Modbus adresi. Paredzēts sadales skapjiem, kuros nepieciešama MID uzskaite caur CT, daudzdzīvokļu namiem, komerciālām ēkām un saules elektrostaciju uzskaitei.

    Galvenā doma:
    Kad sadales skapī nepieciešams uzskaitīt trifāzu līniju vai trīs vienfāzu patērētājus, bet slodzes strāvas caur skaitītāju vadīt nav vēlams, SDM630MCT-ML-1 to izdara vienā šaurā korpusā: mērīšana notiek caur maziem CT, BMS redz vienu Modbus ierīci, bet „EasyClick" CT savienojumi novērš biežāko kļūdu – sajauktu strāvas ķēdes polaritāti. Trim vienfāzu dzīvokļiem vairs nav vajadzīgi trīs atsevišķi skaitītāji un trīs RS485 adreses.
    Strāvas ieeja
    100 mA / 100 mV caur strāvmaiņiem
    Nominālais spriegums
    3 x 230/400 V AC (80–120 % Un)
    Sakari / tarifi
    RS485 Modbus RTU (adreses 1–247), 1 tarifs
    Montāža / sertifikāts
    DIN sliede (DIN 43880), MID (EN 50470-1/3)

    Darbības princips

    Slodzes strāva neplūst caur skaitītāju – mērāmās līnijas fāžu vadītāji iet cauri maziem strāvmaiņiem, kuru sekundārā izeja (100 mA vai 100 mV) ar „EasyClick" savienojumu tiek pieslēgta ierīcei. Spriegums tiek mērīts tieši no 3 x 230/400 V kopnes, bet no strāvām un spriegumiem skaitītājs aprēķina jaudu, jaudas koeficientu, THD un summē importēto un eksportēto enerģiju. Atkarībā no iestatītās shēmas trīs CT mēra vienu trifāzu (3P4W) ķēdi vai trīs atsevišķas vienfāzu (1P2W) ķēdes.

    Ierīce tiek barota no palīgsprieguma (85–276 V AC vai 120–380 V DC), tāpēc mērīšana nav atkarīga no slodzes ķēdes stāvokļa. Dati ir pieejami LCD ekrānā, caur LED impulsa izeju 3200 imp/kWh un caur RS485 Modbus RTU. Visi reģistri tiek nolasīti caur vienu adresi, tāpēc BMS vai PV monitoringa sistēma ar vienu pieprasījumu ciklu saņem trifāzu sistēmas vai visu trīs vienfāzu ķēžu datus. Versija ar Ethernet un Modbus TCP ir atsevišķs modelis SDM630MCT-ML-TCP.

    Ar ko noderīgs SDM630MCT-ML-1?
    Tas samazina sadales skapja aizņemto vietu, vadu daudzumu un integrācijas darbu: slodzes kabeļi nav jāved caur skaitītāju, bet trim vienfāzu patērētājiem trīs skaitītāju un trīs Modbus adrešu vietā pietiek ar vienu 71 mm platuma ierīci. Strāvas virzienu var mainīt programmatiski, tāpēc CT, kas uzstādīti gan kreisajā, gan labajā pusē, strādās bez pārslēgšanas. MID atbilstība pēc EN 50470-1/3 nozīmē, ka rādījumi der norēķiniem, nevis tikai informatīvai uzraudzībai.

    Tehniskā specifikācija

    Modelis SDM630MCT-ML-1
    Preces veids Modulārs daudzfunkcionāls trifāzu enerģijas skaitītājs (caur CT)
    Nominālais spriegums 3 x 230/400 V AC (80–120 % Un)
    Palīgbarošana 85–276 V AC vai 120–380 V DC
    Frekvence 50 vai 60 Hz
    Strāvas ieeja 100 mA / 100 mV caur strāvmaiņiem
    Darba strāva / pārslodze 0,4 % Ib – Imax; 20 x Imax 0,5 s
    Mērāmās ķēdes 1 x 3P4W vai 3 x 1P2W
    Precizitātes klase Aktīvā enerģija 1. klase, reaktīvā 2. klase; U/I ± 0,5 %
    Sakari / tarifi RS485 Modbus RTU (adreses 1–247), 1 tarifs
    Impulsa izeja LED, 3200 imp/kWh
    Montāža / sertifikāts DIN sliede (DIN 43880), MID (EN 50470-1/3)

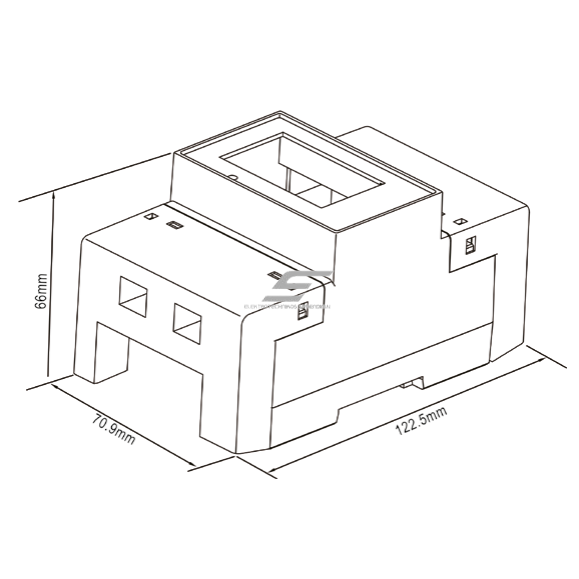

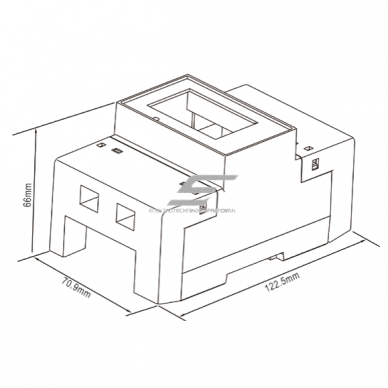

    Izmēri / svars 71 x 122,5 x 66 mm, 330 g
    Aizsardzība / kategorija IP51 (iekštelpām), II klase, CAT III
    Darba temperatūra -25…+55 °C, mitrums ≤ 90 % bez kondensāta

    Galvenās funkcijas

    • Elastīga uzskaites shēma – viena trifāzu (3P4W) vai trīs vienfāzu (1P2W) ķēdes vienā korpusā.
    • Viena Modbus adrese – visi reģistri pieejami caur vienu RS485 saskarni.
    • Pilns parametru komplekts – V, A, Hz, P/Q/S, PF, maksimālā slodze, THD spriegumam un strāvai.
    • Divvirzienu enerģija – imports, eksports un kopējā aktīvā un reaktīvā enerģija.
    • „EasyClick" CT savienojumi – līdz 90 % mazāk montāžas darba un mazāks vadu kļūdu risks.
    • Programmatiska strāvas virziena maiņa – CT var uzstādīt jebkurā pusē.

    Kur izmanto?

    • Daudzdzīvokļu nami – trīs vienfāzu dzīvokļu uzskaite ar vienu skaitītāju no vienas skapja
    • Biroju un tirdzniecības centru sadales skapji ar īrnieku uzskaiti caur CT
    • Ražošanas objekti – atsevišķu līniju un ceha telpu enerģijas uzskaite
    • Saules elektrostacijas – ražošanas, pašpatēriņa un eksporta plūsmu uzraudzība
    • Sadales skapji, kur slodzes kabeļus nav ērti vest caur skaitītāju
    • Elektrotīklu monitoringa un slodžu balansēšanas projekti

    Lietojums pēc vajadzības

    Mājsaimniecības lietotājam.
    Mājai ar trifāzu ievadu tā ir uzskaite bez slodzes kabeļu pārslēgšanas – CT vienkārši uzspiež uz fāzēm. Ja vēlaties atsevišķi redzēt trīs vienfāzu ķēdes (piem., siltumsūkņa, elektroauto uzlādes stacijas un mājsaimniecības), der 3 x 1P2W režīms, bet būs nepieciešams RS485 pieslēgums mājas automātikai, jo bez tā redzēsiet tikai ekrānu.
    Uzņēmumiem un rūpniecībai.
    Galvenais scenārijs – īrnieku vai nodaļu uzskaite un izmaksu sadale. MID atbilstība ļauj rādījumus izmantot norēķiniem, bet THD un maksimālās slodzes dati palīdz pamanīt pārslogotas līnijas, pirms nostrādā aizsardzība.
    Elektromontierim / inženierim.
    Izvēlieties CT ar 100 mA vai 100 mV sekundāro izeju, paredziet palīgbarošanu (85–276 V AC), RS485 maģistrāli un vienu Modbus adresi. Iestatījumos ievadiet CT koeficientus un shēmu (1 x 3P4W vai 3 x 1P2W). Virziena kļūdas labosiet programmatiski.

    Praktisks piemērs

    Daudzdzīvokļu nama kāpņu telpas sadales skapī tiek baroti trīs vienfāzu dzīvokļi, katrs caur 40 A līniju. Trīs skaitītāju vietā uzstādīts viens SDM630MCT-ML-1 režīmā 3 x 1P2W ar trim „EasyClick" CT (100 A primārā strāva). Administrators caur RS485 ar vienu adresi ik pēc 15 min nolasa katra dzīvokļa kWh, bet mēneša beigās rēķini tiek sagatavoti pēc MID uzskaites datiem. Slodzes kabeļi palika neaiztikti, bet montāža aizņēma apmēram stundu pusdienas vietā.

    Plusi

    • Trīs vienfāzu skaitītāji vienā – 1 x 3P4W vai 3 x 1P2W ķēdes 71 mm platuma korpusā.
    • Viena Modbus adrese – vienkāršāka BMS integrācija un īsāka maģistrāle.
    • MID atbilstība – rādījumi der norēķinu uzskaitei.
    • Ātra montāža – „EasyClick" savienojumi, mazāk vadu un kļūdu.
    • Analīzes dati – THD, PF, maksimālā slodze katrai ķēdei.
    • Universāla barošana – 85–276 V AC vai 120–380 V DC palīgievade.

    Mīnusi / ierobežojumi

    • Strāvmaiņi komplektā neietilpst – jāizvēlas atbilstoši katras līnijas strāvai.
    • Tikai viena tarifa uzskaite – dienas/nakts tarifu sistēmām nepieciešams cits modelis.
    • Nepieciešama palīgbarošana – bez tās skaitītājs nedarbojas.
    • Vairākām trifāzu ķēdēm viena ierīce nepietiek – tam paredzēts daudzkanālu modelis SDM630MCT-ML-4.
    • Bez RS485 vai monitoringa sistēmas tiek izmantota tikai neliela iespēju daļa; IP51 – tikai iekštelpām.

    Drošības un montāžas piezīmes

    • Darbus veiciet tikai pēc sprieguma atslēgšanas; CAT III kategorija ļauj montēt sadales skapjos.
    • Sprieguma mērīšanas un palīgbarošanas ķēdes aizsargājiet ar mazas strāvas drošinātājiem pēc ražotāja datu lapas.
    • Piešķiriet pareizu CT koeficientu un fāžu secību – sajaucot fāzes, jauda būs nepareiza.
    • Ievērojiet CT virziena marķējumu vai izlabojiet virzienu programmatiski pirms skaitītāja nodošanas ekspluatācijā.
    • RS485 maģistrālei izmantojiet ekranētu vītā pāra kabeli ar terminēšanu galos.
    • Ekspluatējiet -25…+55 °C temperatūrā, sausā telpā (IP51, ≤ 90 % mitrums bez kondensāta).

    Ātrais izvēles ceļvedis

    Strāvas ieeja
    100 mA / 100 mV caur strāvmaiņiem
    Nominālais spriegums
    3 x 230/400 V AC (80–120 % Un)
    Sakari / tarifi
    RS485 Modbus RTU (adreses 1–247), 1 tarifs
    Montāža / sertifikāts
    DIN sliede (DIN 43880), MID (EN 50470-1/3)
    Piemērots, kad nepieciešams:
    • uzskaitīt vienu trifāzu vai trīs vienfāzu ķēdes caur CT no vienas skapja;
    • MID uzskaite īrniekiem vai nodaļām ar Modbus integrāciju;
    • ietaupīt sadales skapja vietu un montāžas laiku.
    Pārbaudiet pirms lietošanas:
    • vai CT sekundārā izeja ir 100 mA vai 100 mV;
    • vai ir pieejama palīgbarošana 85–276 V AC;
    • vai pietiek ar viena tarifa uzskaiti;
    • vai ir paredzēta RS485 maģistrāle un Modbus adrese.
    Svarīgs atgādinājums:
    Skaitītājs neaizsargā ķēdes – katrai līnijai nepieciešami atsevišķi aizsardzības aparāti. Uzskaite caur CT un viena Modbus adrese nenozīmē, ka ierīce aizstās BMS – tā tikai nodrošina datus.

    BUJ

    Cik ķēdes var uzskaitīt viens skaitītājs?
    Vienu trifāzu (3P4W) vai trīs vienfāzu (1P2W) ķēdes. Vairākiem trifāzu kanāliem paredzēts modelis SDM630MCT-ML-4.
    Vai nepieciešamas vairākas Modbus adreses?
    Nē – visu ķēžu dati pieejami caur vienu RS485 adresi.
    Vai der norēķiniem ar īrniekiem?
    Jā, skaitītājs atbilst MID (EN 50470-1/3), tāpēc rādījumi der norēķinu uzskaitei.
    Vai atbalsta dienas/nakts tarifus?
    Nē, tas ir viena tarifa modelis; tarifiem izvēlieties SDM630MCT-2T vai SDM630-MT.
    Vai var pieslēgt tieši bez CT?
    Nē – strāvas ieeja paredzēta tikai 100 mA / 100 mV strāvmaiņu izejai.
    Vai ir Ethernet / Modbus TCP?
    Nē, ML-1 ir RS485 Modbus RTU; Ethernet un Modbus TCP ir atsevišķā versijā SDM630MCT-ML-TCP.

    Modulārs daudzfunkcionāls elektroenerģijas skaitītājs | 3F

    SDM630MCT-ML-1 – modulārs trifāzu daudzfunkcionāls enerģijas skaitītājs caur strāvmaiņiem (100 mA / 100 mV), kas uzskaita 1 x 3P4W vai 3 x 1P2W ķēdes vienā 71 mm korpusā, ar MID atbilstību, viena tarifa uzskaiti, RS485 Modbus RTU caur vienu adresi, THD un maksimālās slodzes mērīšanu, kā arī „EasyClick" CT savienojumiem. Paredzēts daudzdzīvokļu namiem, komerciālu ēku sadales skapjiem, rūpniecības līnijām un saules elektrostaciju uzskaitei.
