  • Jauns   Modulārs trīsfāžu daudzfunkciju elektroenerģijas skaitītājs | caur strāvmaiņiem …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Imports / eksports | DIN | Selec MFM384-R-C-CE
    Jauns   Modulārs trīsfāžu daudzfunkciju elektroenerģijas skaitītājs | caur strāvmaiņiem …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Imports / eksports | DIN | Selec MFM384-R-C-CE 1

    Modulārs trīsfāžu daudzfunkciju elektroenerģijas skaitītājs | caur strāvmaiņiem …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Imports / eksports | DIN | Selec MFM384-R-C-CE

    Kods: MFM384-R-C-CE
    Jautāt
    Cena 117.04 € ar PVN
    ( 96.73 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Trīsfāžu daudzfunkciju mērītājs DIN sliedei, pieslēdzams caur strāvmaiņiem (…/5 A vai …/1 A) un, ja nepieciešams, sprieguma transformatoriem. Mēra U, I, jaudas, PF, frekvenci, importa un eksporta enerģiju un pārsūta datus pa RS485 Modbus RTU. Nekomerciālai (iekšējai) uzskaitei.

  • Apraksts

    Modulārs trīsfāžu daudzfunkciju elektroenerģijas skaitītājs | caur strāvmaiņiem …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Imports / eksports | DIN | Selec MFM384-R-C-CE

    Selec MFM384-R-C-CE ir trīsfāžu daudzfunkciju mērītājs-skaitītājs DIN sliedei, pieslēdzams caur strāvmaiņiem. Tā ir DIN versija (90 × 70 mm), nevis paneļa 96 × 96 mm MFM384. Paredzēts lielāku strāvu līnijām, kur tiešā pieslēguma skaitītājs vairs neder.

    Galvenā doma:
    Programmējama strāvmaiņu attiecība (primārā līdz 10 kA, sekundārā 1 A vai 5 A) un sprieguma transformatoru attiecība ļauj izmantot vienu ierīci no nelielas sadalnes līdz jaudīgai apakšstacijai. Viens modulis rāda spriegumus, strāvas, jaudas, PF, frekvenci, importa un eksporta enerģiju un jaudas pieprasījumu, bet pa RS485 Modbus RTU nosūta visus datus uz SCADA vai BMS.
    Strāvas ieeja
    …/5 A vai …/1 A (maks. 6 A)
    Strāvmaiņa primārā
    līdz 10 kA
    Saskarne
    RS485 Modbus RTU
    Enerģijas klase
    1
    ⇄
    Divvirzienu uzskaite
    Jā. Ražotājs norāda aktīvās, reaktīvās un pilnās enerģijas importa un eksporta uzskaiti. Mēra no tīkla saņemto un tīklā nodoto enerģiju – abi virzieni tiek skaitīti atsevišķi. Dati paredzēti iekšējai kontrolei, jo šai CE versijai nav MID. Saderība ar invertora jaudas / eksporta vadību jāapstiprina atsevišķi – ar divvirzienu uzskaiti vien tam nepietiek.

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU
    Visu mērīto lielumu nolasīšana uz SCADA, BMS, PLC vai enerģijas uzraudzības sistēmu. Ātrums 300–19200 bps, paritāte none/odd/even, adreses 1–255, līnija līdz 500 m – daudz mērītāju vienā kopnē.

    Darbības princips

    Mērītājs tiek montēts uz 35 mm DIN sliedes. Strāvas ķēdes pieslēdz caur strāvmaiņiem (sekundārā 5 A vai 1 A), spriegumu – tieši līdz 300 V L-N vai caur sprieguma transformatoriem; atsevišķa barošana 85–270 V AC.

    Izvēlnē iestata strāvmaiņu un sprieguma transformatoru attiecības un pieslēguma shēmu, un ierīce pārrēķina izmērītos lielumus reālās primārās puses vērtībās.

    LCD ekrānā ar apgaismojumu redzamas katras fāzes reālās vērtības un enerģijas skaitītāji, bet pa Modbus RTU tie paši dati nonāk sistēmā.

    Kāpēc izvēlēties Selec MFM384-R-C-CE?
    Viena kompakta ierīce aizstāj voltmetrus, ampērmetrus un skaitītāju: lielu strāvu līnijas tiek mērītas caur standarta strāvmaiņiem, un dati uzreiz pieejami pa Modbus.

    Tehniskās specifikācijas

    Preces veids Modulārs trīsfāžu daudzfunkciju elektroenerģijas skaitītājs (caur strāvmaiņiem)
    Ražotājs / modelis Selec / MFM384-R-C-CE
    Pieslēgums Caur strāvmaiņiem; spriegums tieši vai caur sprieguma transformatoriem
    Strāvas ieeja Nominālā 5 A AC (min. 11 mA, maks. 6 A)
    Strāvmaiņu attiecība Sekundārā 1 A / 5 A (programmējama), primārā līdz 10 kA
    Sprieguma transformatora attiecība Primārā 100 V–500 kV, sekundārā 100–500 V (programmējama)
    Mērāmais spriegums 11–300 V AC (L-N), 19–519 V AC (L-L); piemērots 3×230/400 V tīklam
    Barošana 85–270 V AC, 50/60 Hz, līdz 8 VA
    Pieslēguma shēmas 3F-4V, 3F-3V, 2F-3V, 1F-2V
    Precizitāte U un I ±0,5 % no FS, jauda 1 %, enerģija – 1. klase
    MID Nav (CE versija) – nekomerciālai (iekšējai) uzskaitei
    Mērītie lielumi U (L-N, L-L), I, f, PF, aktīvā / reaktīvā / pilnā jauda, min./maks. jaudas pieprasījums
    Enerģija Aktīvā, reaktīvā, pilnā – imports un eksports
    Saskarne RS485 Modbus RTU, 300–19200 bps, adrese 1–255, līdz 500 m
    Impulsu izeja Nav
    Ekrāns 3 rindu LCD ar apgaismojumu
    Montāža / izmēri DIN sliede 35 mm, 90 × 70 × 66,3 mm
    Svars 208 g
    Darba apstākļi -5…+60 °C (glabāšana -20…+75 °C), līdz 85 % RH
    Standarti IEC 61326-1, CE

    Galvenās funkcijas

    • Programmējami strāvmaiņi un sprieguma transformatori – viens modelis dažādām strāvām līdz 10 kA un vidējā sprieguma mērījumiem.
    • Imports un eksports – atsevišķi aktīvajai, reaktīvajai un pilnajai enerģijai.
    • Pilns tīkla attēls – U, I, P, Q, S, PF un frekvence katrai fāzei un kopā.
    • Jaudas pieprasījums – min./maks. aktīvās un reaktīvās jaudas vērtības maksimumu novērtēšanai.
    • RS485 Modbus RTU – integrācija SCADA, BMS vai PLC.
    • 10 gadu enerģijas atmiņa – rādījumi saglabājas, pazūdot barošanai.

    Ar ko atšķiras no līdzīgiem modeļiem?

    Eastron SDM630MCT Arī caur strāvmaiņiem ar RS485 Modbus, bet ar MID. Izvēlieties to, ja dati tiek izmantoti norēķiniem.
    Eastron SMART X96-1 Paneļa 96 × 96 mm caur strāvmaiņiem ar MID – montē sadalnes durvīs. MFM384-R-C-CE montē uz DIN sliedes.
    Schneider PowerLogic PM5110 / PM5330 Paneļa jaudas analizatori caur strāvmaiņiem ar plašāku analīzi. MFM384-R-C-CE – kompaktāks DIN risinājums pamatparametriem.
    Selec EM4M-3P-C-100A Tiešais pieslēgums līdz 100 A ar 2 tarifiem un 2 impulsu izejām. MFM384-R-C-CE vajadzīgs, ja strāva pārsniedz 100 A.

    Kur tiek izmantots?

    • Ievada un galvenās sadalnes ar lielām strāvām
    • Transformatoru apakšstacijas un vidējā sprieguma ievadi (caur sprieguma transformatoriem)
    • Rūpniecības līniju un jaudīgu iekārtu uzraudzība
    • Saules elektrostaciju ražošanas un eksporta kontrole
    • Komerciālo ēku enerģijas uzraudzība BMS
    • Ģeneratoru un rezerves barošanas līnijas
    • Jaudas koeficienta kompensācijas iekārtas un PF kontrole

    Lietošana pēc vajadzības

    Elektroprojektētājiem.
    Viens modelis dažādām strāvmaiņu attiecībām – vieglāk unificēt sadalņu specifikācijas.
    Automatizācijas integratoriem.
    Standarta Modbus RTU ar programmējamu ātrumu, paritāti un adresi.
    Enerģētiķiem un objektu pārvaldniekiem.
    Skaidri dati par jaudām, PF, maksimumiem un enerģiju abos virzienos.

    Praktiskais pielietojums

    Ja uzņēmuma ievadā uzstādīti 400/5 A strāvmaiņi un SCADA sistēmā jāredz reālās slodzes un enerģija, MFM384-R-C-CE tiek uzstādīts blakus uz DIN sliedes, izvēlnē iestata primāro strāvu 400 A un sekundāro 5 A, un sistēma pa RS485 Modbus RTU nolasa strāvas, jaudas, PF un importa/eksporta enerģiju.

    Plusi

    • Programmējama strāvmaiņu (līdz 10 kA) un sprieguma transformatoru (līdz 500 kV) attiecība
    • Imports un eksports visiem trim enerģijas veidiem
    • Kompakts DIN korpuss 90 × 70 mm
    • RS485 Modbus RTU līdz 500 m
    • 3 rindu LCD ar apgaismojumu
    • Atbalsta 3F-4V, 3F-3V, 2F-3V un 1F-2V shēmas

    Mīnusi / ierobežojumi

    • Nav MID – komercuzskaitei izvēlieties Eastron SDM630MCT vai SMART X96-1.
    • Nepieciešami atsevišķi strāvmaiņi – komplektā nav iekļauti.
    • Nav impulsu izejas un tarifu – ja tie vajadzīgi līdz 100 A, izvēlieties Selec EM4M-3P-C-100A.
    • Vajadzīga atsevišķa 85–270 V AC barošana; ražotājs nenorāda IP klasi – montēt slēgtā sadalnē.

    Drošības un montāžas piezīmes

    • Montāžu jāveic kvalificētam elektriķim, atslēdzot spriegumu un pārbaudot tā neesamību.
    • Nekad neatveriet strāvmaiņa sekundāro ķēdi, kad primārajā plūst strāva – vispirms to īsslēdziet.
    • Aizsargājiet sprieguma mērīšanas un barošanas ķēdes ar drošinātājiem vai automātslēdžiem.
    • Ievērojiet strāvmaiņu polaritāti (P1/P2, S1/S2) un fāžu atbilstību – citādi jaudas un enerģijas virziens būs nepareizs.
    • RS485 līniju ievelciet ar ekranētu vīto pāri, kopnes galos – 120 Ω terminatori.

    Ātrais izvēles ceļvedis

    Strāvmaiņi …/5 A vai …/1 A
    Līdz 10 kA
    Imports / eksports
    RS485 Modbus RTU
    Piemērots, ja nepieciešams:
    • mērīt līnijas ar strāvu virs 100 A
    • nosūtīt tīkla parametrus uz SCADA vai BMS pa Modbus
    • kompakts DIN mērītājs paneļa mērītāja vietā
    Pārbaudiet pirms lietošanas:
    • vai jums ir piemēroti strāvmaiņi (sekundārā 5 A vai 1 A)
    • vai jums nav vajadzīgs MID (komercuzskaite)
    • vai sadalnē ir 85–270 V AC barošana mērītājam
    Svarīgs atgādinājums: MFM384-R-C-CE neaizstāj tīkla operatora komercuzskaites skaitītāju un nav aizsardzības relejs – tas tikai mēra un pārsūta datus.

    BUJ

    Vai tas ir DIN vai paneļa mērītājs?
    Tā ir DIN sliedes versija (90 × 70 × 66,3 mm), nevis paneļa 96 × 96 mm MFM384.
    Ko nozīmē 6 A?
    Tā ir strāvmaiņa sekundārās ķēdes maksimālā strāva; nominālā ieeja 5 A, bet slodze var būt līdz 10 kA atkarībā no strāvmaiņa.
    Vai var izmantot ar …/1 A strāvmaiņiem?
    Jā, sekundāro strāvu programmē kā 1 A vai 5 A.
    Vai skaitītājam ir MID?
    Nē, šī ir CE versija iekšējai uzskaitei.
    Vai tas mēra tīklā nodoto enerģiju?
    Jā, tas atsevišķi uzskaita importēto un eksportēto enerģiju; saderību ar invertora eksporta vadību pārbaudiet atsevišķi.
    Vai ir impulsu izeja?
    Nē, dati tiek pārsūtīti tikai pa RS485 Modbus RTU.

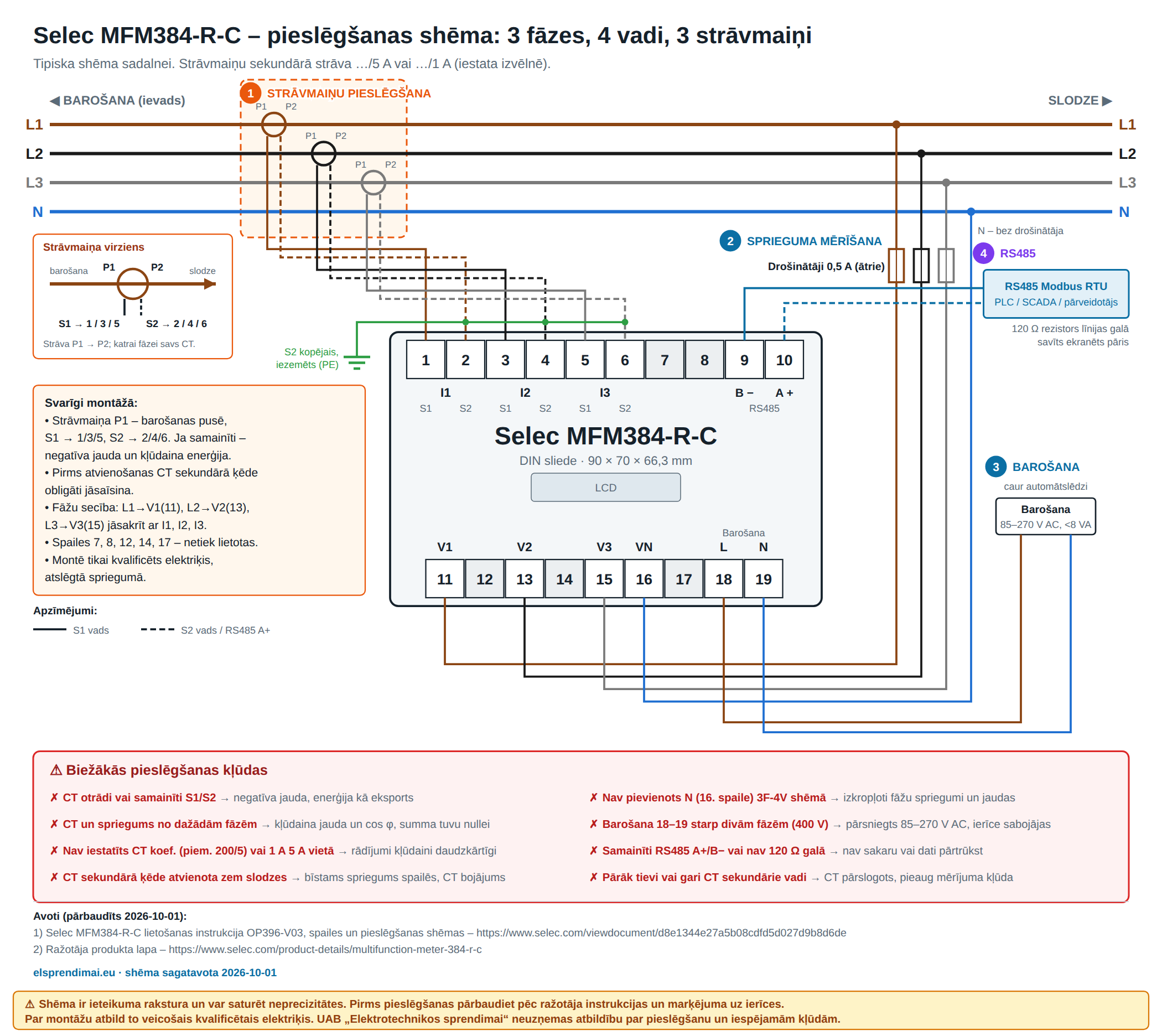

    Pieslēgšanas shēma caur strāvmaiņiem

    Selec MFM384-R-C pieslēgšanas shēma caur strāvmaiņiem, 3 fāzes 4 vadi

    Noklikšķiniet uz shēmas, lai to atvērtu lielāku. Atzīmēts: ① strāvmaiņu pieslēgšana, ② sprieguma mērīšana, ③ barošana, ④ RS485.

    ⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
    Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.

    Biežākās pieslēgšanas kļūdas

    • Strāvmainis uzstādīts otrādi (P1 slodzes pusē) vai samainīti S1/S2 – negatīva jauda, enerģija tiek uzskaitīta kā eksports.
    • Strāvmainis un sprieguma ieeja no dažādām fāzēm – nepareiza jauda un cos φ, summa var būt tuvu nullei.
    • Izvēlnē nav iestatīts CT koeficients (piem., 200/5) vai izvēlēts 1 A 5 A vietā – rādījumi kļūdaini daudzkārtīgi.
    • CT sekundārā ķēde atvienota zem slodzes – spailēs rodas bīstams spriegums, CT var tikt bojāts. Pirms atvienošanas tā jāsaīsina.
    • Nav pievienots N (16. spaile) 3 fāžu 4 vadu shēmā – izkropļoti fāžu spriegumi un jaudas.
    • Barošana (18–19) pievienota starp divām fāzēm (400 V) – pārsniegta 85–270 V AC robeža, ierīce tiek bojāta.
    • Samainīti RS485 A+/B− vai līnijas galā nav 120 Ω rezistora – nav sakaru vai dati pārtrūkst.
    • Pārāk tievi vai gari CT sekundārie vadi – CT pārslogots, pieaug mērījuma kļūda.

    Dokumenti un avoti

    Shēma sagatavota 2026-10-01 pēc ražotāja instrukcijas. Tā ir informatīva – uzstādot ievērojiet ražotāja instrukciju un spēkā esošās elektroietaišu ierīkošanas prasības.

    Selec MFM384-R-C-CE – DIN daudzfunkciju mērītājs caur strāvmaiņiem

    Trīsfāžu daudzfunkciju DIN mērītājs caur strāvmaiņiem (…/5 A vai …/1 A, līdz 10 kA) ar importa/eksporta uzskaiti un RS485 Modbus RTU – lielu strāvu līniju iekšējai uzskaitei.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
