  • JaunsPopulārs produkts   Modulārs trīsfāžu elektroenerģijas skaitītājs | ar strāvmaiņiem 5(6) A | 3×230/400 V | RS485 Modbus | noņemams displejs | DIN / panelis | Carlo Gavazzi EM21072DAV53XOSX

    Modulārs trīsfāžu elektroenerģijas skaitītājs | ar strāvmaiņiem 5(6) A | 3×230/400 V | RS485 Modbus | noņemams displejs | DIN / panelis | Carlo Gavazzi EM21072DAV53XOSX

    Kods: EM21072DAV53XOSX
    Jautāt
    Cena 408.98 € ar PVN
    ( 338.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Trīsfāžu enerģijas skaitītājs pieslēgšanai ar strāvmaiņiem (…/5 A) 3×230/400 V tīklā. RS485 Modbus RTU, programmējama impulsu izeja un patentēts noņemams displejs – montāža uz DIN sliedes vai sadalnes durvīs. Versija bez MID – nekomerciālai (iekšējai) uzskaitei.

  • Apraksts

    Modulārs trīsfāžu elektroenerģijas skaitītājs | ar strāvmaiņiem 5(6) A | 3×230/400 V | RS485 Modbus | noņemams displejs | DIN / panelis | Carlo Gavazzi EM21072DAV53XOSX

    Carlo Gavazzi EM21 72D (kods EM21 72D AV5 3 X O S X) ir kompakts trīsfāžu elektroenerģijas skaitītājs, ko pieslēdz ar strāvmaiņiem ar 5 A sekundāro strāvu. Paredzēts lielu strāvu ievadiem un līnijām, kur uzskaite un galvenie tīkla parametri vajadzīgi SCADA vai BMS sistēmā caur RS485 Modbus RTU.

    Galvenā doma:
    Tā kā strāva tiek mērīta ar strāvmaiņiem, skaitītājs der jebkura izmēra ievadam – pietiek izvēlēties piemērotu strāvmaini un ievadīt tā koeficientu (līdz 999). Patentētais noņemamais displejs ļauj to pašu ierīci montēt uz DIN sliedes vai sadalnes durvīs (izgriezums 68×68 mm). Šī versija ir bez MID – rādījumi paredzēti iekšējai uzskaitei un enerģijas pārvaldībai.
    Pieslēgums
    Ar strāvmaiņiem, 5(6) A
    Tīkls
    400 V L-L
    Saskarne
    RS485 Modbus RTU
    Montāža
    DIN vai panelis
    ℹ
    Divvirzienu uzskaite
    Šim kodam ražotāja datu lapā atsevišķs eksportētās enerģijas reģistrs nav norādīts – tiek uzkrātas kopējās kWh un kvarh. Ja imports un eksports jāredz atsevišķi, izvēlieties modeli ar skaidri norādītu divvirzienu uzskaiti.

    Sakaru saskarnes un integrācija

    RS485 Modbus RTU (JBUS)
    2 vadu ports līdz 1000 m, 9600 bps, līdz 247 adresēm, izolācija 4000 V RMS – dati SCADA, BMS, PLC vai enerģijas pārvaldības sistēmai.
    Impulsu izeja (opto-MOSFET)
    Programmējama 0,01–9,99 kWh/imp, līdz 70 mA, līdz 260 V AC/DC – impulsu skaitītājam, PLC vai datu reģistratoram.

    Darbības princips

    Strāvas ķēdes pieslēdz ar ārējiem strāvmaiņiem (…/5 A), sprieguma ķēdes – tieši 400 V L-L tīklam; ierīce barojas no mērāmā sprieguma (VL1–N, 18–260 V AC). Montāža uz DIN sliedes (4 moduļi) vai, noņemot displeju, sadalnes durvīs.

    Ierīce mēra TRMS spriegumus, strāvas, aktīvo un reaktīvo jaudu, PF, frekvenci un fāžu secību, bet enerģiju pārrēķina pēc ievadītā strāvmaiņa (un sprieguma transformatora) koeficienta.

    Rezultāts – kopējās kWh un kvarh un momentānās vērtības LCD ekrānā, RS485 Modbus RTU saskarnē un impulsu izejā.

    Kāpēc izvēlēties Carlo Gavazzi EM21 72D?
    Viena kompakta ierīce lielas strāvas ievadam: pieslēgums ar strāvmaiņiem, Modbus un elastīga montāža. Noņemamais displejs īpaši ērts, ja mērīšanas daļa atrodas sadalnē, bet rādījumi – uz durvīm.

    Tehniskā specifikācija

    Preces veids Modulārs trīsfāžu elektroenerģijas skaitītājs
    Ražotājs / modelis Carlo Gavazzi EM21 72D
    Pilns kods EM21 72D AV5 3 X O S X
    Pieslēgums Ar strāvmaiņiem (…/5 A)
    Strāvas diapazons 5(6) A; pārslodze 6 A ilgstoši, 120 A 500 ms
    Spriegums 400 V L-L (3×230/400 V)
    Frekvence 50/60 Hz
    Sistēmas 3 fāzes 4 vai 3 vadi, 2 fāzes, 1 fāze (programmējams)
    Strāvmaiņa koeficients Programmējams līdz 999
    Precizitātes klase kWh: 1 (EN 62053-21), B (EN 50470-3); kvarh: 2 (EN 62053-23)
    MID Nē (X versija) – nekomerciālai (iekšējai) uzskaitei
    Tarifi Nav norādīts
    Mērāmie lielumi W, var, PF, Hz, fāžu secība; VLL, VLN, A; kopējās kWh un kvarh
    Saskarnes RS485 Modbus RTU (JBUS), impulsu izeja
    Impulsu izeja Opto-MOSFET, 0,01–9,99 kWh/imp, līdz 70 mA, līdz 260 V AC/DC
    Barošana Pašbarošana 18–260 V AC (VL1–N), ≤2 VA / 1 W
    Ekrāns LCD 2 rindas (7 + 3 cipari), noņemams
    Moduļi / izmēri 4 DIN moduļi, 72×72×65 mm
    Paneļa izgriezums 68×68 mm
    Aizsardzības pakāpe Priekšpuse IP50, spailes IP20
    Darba temperatūra −25…+55 °C
    Standarti IEC 60664, IEC 61010-1, EN 62053-21, EN 62053-23, EN 50470-3; CE, cULus

    Galvenās funkcijas

    • Pieslēgums ar strāvmaiņiem – der jebkura izmēra ievadam
    • RS485 Modbus RTU – dati SCADA, BMS vai PLC
    • Noņemams displejs – DIN vai paneļa montāža
    • Tīkla parametri – V, A, W, var, PF, Hz, fāžu secība
    • Programmējami impulsi – 0,01–9,99 kWh/imp
    • Pašbarošana – atsevišķs barošanas avots nav vajadzīgs

    Ar ko atšķiras no līdzīgiem modeļiem?

    Eastron SDM630MCT-2T Arī ar strāvmaiņiem un RS485 Modbus, bet ar MID un 2 tarifiem – ja rādījumus izmanto norēķiniem.
    Eastron SDM630MCT-ML-1 Ar strāvmaiņiem, Modbus, MID – MID alternatīva vidēja līmeņa projektiem.
    Eastron SMART X96-1 Paneļa 96×96 ar strāvmaiņiem, Modbus un MID – tikai paneļa montāža.
    Schneider PowerLogic PM5110 / PM5330 Paneļa jaudas analizatori ar strāvmaiņiem – ja vajadzīga plašāka tīkla kvalitātes analīze.

    Kur tiek izmantots?

    • Ēku un rūpnīcu ievadi ar strāvmaiņiem
    • Lielas jaudas līnijas un sadalnes
    • Enerģijas monitorings SCADA un BMS
    • Kompresoru telpas, sūkņu stacijas, saldēšanas iekārtas
    • Rādījumu paneļi sadalņu durvīs
    • Energoauditi un izmaksu sadale pa nodaļām

    Izmantošana pēc vajadzības

    Automatizācijas inženierim.
    Modbus RTU dati no lielas strāvas līnijas bez papildu pārveidotājiem.
    Sadaļņu ražotājam.
    Viena ierīce DIN sliedei vai durvīm – mazāk dažādu pozīciju.
    Energopārvaldniekam.
    Skaidras kWh, kvarh un PF vērtības iekšējai izmaksu kontrolei.

    Praktiskais pielietojums

    Ja rūpnīcas 250 A ievadu nepieciešams redzēt BMS, uzstādiet trīs 250/5 A strāvmaiņus, ievadiet EM21 koeficientu 50 un pieslēdziet RS485 līniju – dati parādīsies Modbus sistēmā, bet displeju var pārnest uz sadalnes durvīm.

    Priekšrocības

    • Pieslēgums ar strāvmaiņiem – strāvas robežu nosaka strāvmainis
    • RS485 Modbus RTU standartā
    • Noņemams displejs: DIN vai paneļa montāža
    • Pašbarošana no mērāmā sprieguma
    • Programmējams strāvmaiņa/sprieguma transformatora koeficients
    • Kompakts – 4 DIN moduļi

    Trūkumi / ierobežojumi

    • Nav MID (X versija) – norēķiniem izvēlieties Eastron SDM630MCT-2T vai SDM630MCT-ML-1
    • Vajadzīgi ārējie strāvmaiņi
    • Tarifu funkcija datu lapā nav norādīta
    • Divvirzienu uzskaite šim kodam nav norādīta
    • Priekšpuse IP50 – montēt slēgtā sadalnē

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis, atslēdzot spriegumu
    • Nekad neatveriet strāvmaiņa sekundāro ķēdi zem slodzes – vispirms to īsslēdziet
    • Aizsargājiet sprieguma ķēdes ar drošinātājiem
    • Precīzi ievadiet strāvmaiņa koeficientu un ievērojiet sprieguma un strāvas fāžu atbilstību
    • RS485 līniju izveidojiet ar vītā pāra kabeli un terminatoriem galos

    Ātrais izvēles ceļvedis

    Ar strāvmaiņiem …/5 A
    RS485 Modbus RTU
    DIN vai panelis
    Bez MID
    Piemērots, ja nepieciešams:
    • Uzskaites lielas strāvas līnijā
    • Datu Modbus sistēmā
    • Rādījumu uz sadalnes durvīm
    Pārbaudiet pirms lietošanas:
    • Vai norēķiniem nav vajadzīgs MID
    • Strāvmaiņa sekundārā strāva 5 A un koeficients
    • Vai tīkls ir 400 V L-L
    Svarīgs atgādinājums: Šī versija nav MID sertificēta – tās rādījumi neder fiskālai uzskaitei. Skaitītājs arī neaizstāj aizsardzības aparātus un tīkla kvalitātes analizatoru.

    BUJ

    Vai šis modelis pieslēdzams tieši?
    Nē, AV5 versija pieslēdzama ar strāvmaiņiem ar 5 A sekundāro strāvu.
    Vai ir MID?
    Nē, pēdējais burts X nozīmē versiju bez MID; MID ir tikai PF versijām.
    Ko nozīmē burts S kodā?
    RS485 Modbus RTU portu.
    Ko nozīmē burts O?
    Vienu statisku opto-MOSFET impulsu izeju.
    Vai var montēt panelī?
    Jā, noņemamais displejs ievietojams 68×68 mm izgriezumā.
    Vai vajadzīga atsevišķa barošana?
    Nē, ierīce barojas no mērāmā sprieguma VL1–N.

    Pieslēgšanas shēma caur strāvmaiņiem

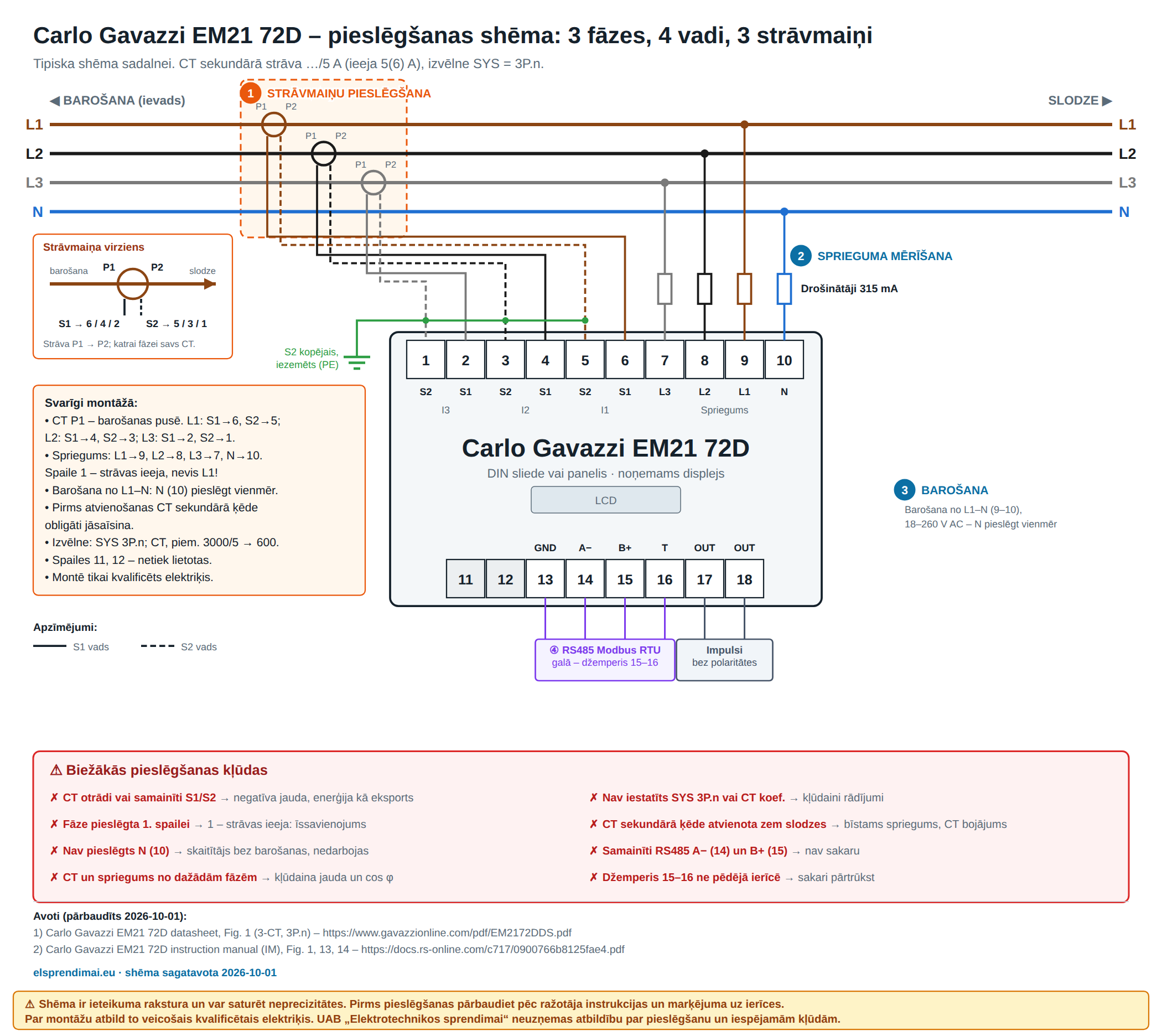

    Carlo Gavazzi EM21 72D – pieslēgšanas shēma caur strāvmaiņiem, 3 fāzes 4 vadi

    Noklikšķiniet uz shēmas, lai to atvērtu lielāku. Atzīmēts: ① strāvmaiņu pieslēgšana, ② sprieguma mērīšana, ③ barošana, ④ RS485.

    ⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet pēc ražotāja instrukcijas un marķējuma uz ierīces.
    Par montāžu atbild to veicošais kvalificētais elektriķis. UAB „Elektrotechnikos sprendimai“ neuzņemas atbildību par pieslēgšanu un iespējamām kļūdām.

    Biežākās pieslēgšanas kļūdas

    • CT otrādi vai samainīti S1/S2 – negatīva jauda, enerģija kā eksports.
    • Fāze pieslēgta 1. spailei – 1 – strāvas ieeja: īssavienojums.
    • Nav pieslēgts N (10) – skaitītājs bez barošanas, nedarbojas.
    • CT un spriegums no dažādām fāzēm – kļūdaina jauda un cos φ.
    • Nav iestatīts SYS 3P.n vai CT koef. – kļūdaini rādījumi.
    • CT sekundārā ķēde atvienota zem slodzes – bīstams spriegums, CT bojājums.
    • Samainīti RS485 A− (14) un B+ (15) – nav sakaru.
    • Džemperis 15–16 ne pēdējā ierīcē – sakari pārtrūkst.

    Dokumenti un avoti

    Shēma sagatavota 2026-10-01 pēc ražotāja instrukcijas. Tā ir informatīva – uzstādot ievērojiet ražotāja instrukciju un spēkā esošās elektroietaišu ierīkošanas prasības.

    Carlo Gavazzi EM21 72D – trīsfāžu skaitītājs ar strāvmaiņiem un Modbus

    Carlo Gavazzi EM21 72D AV5 3 X O S X ir trīsfāžu skaitītājs ar strāvmaiņiem 5(6) A, RS485 Modbus RTU, impulsu izeju un noņemamu displeju iekšējai uzskaitei.
