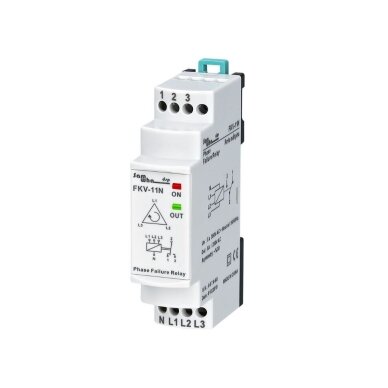

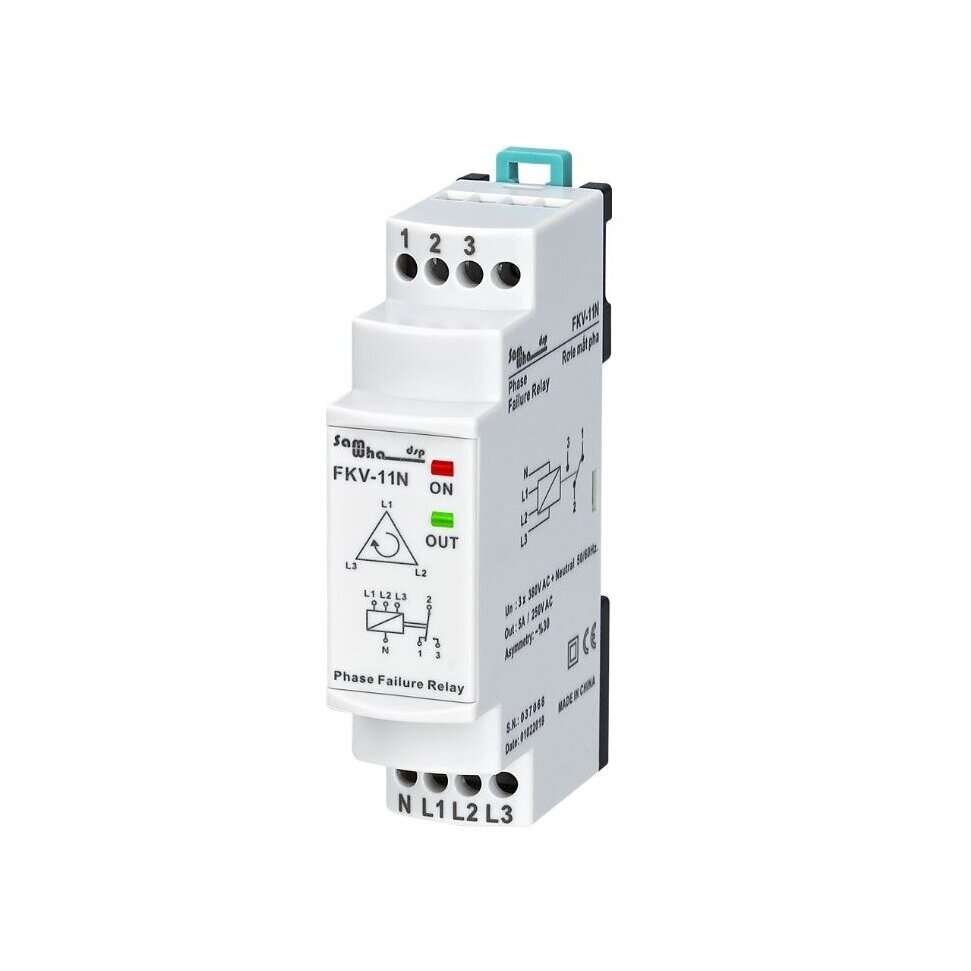

Modulārs trīsfāžu fāžu kontroles relejs | 3x380V | fāžu asimetrija 30% | DIN

Ierīce paredzēta 3x380V AC + Neutral elektrosistēmām un tai ir fiksēta 30% fāžu asimetrijas aizsardzība. Ja visu fāžu sprieguma vērtības ir normālas, relejs tiek aktivizēts. Ja vienas fāzes spriegums palielinās vai samazinās tik daudz, ka tiek pārsniegta pieļaujamā asimetrijas robeža, relejs tiek deaktivizēts un vadības ķēde var atvienot aizsargājamo iekārtu.

Ierīcei ir rūpnīcā iestatīta 30% fāžu asimetrijas robeža. Ja vienas vai vairāku fāžu sprieguma novirze pārsniedz šo robežu, releja izeja tiek deaktivizēta. Šāda aizsardzība palīdz samazināt trīsfāžu motoru pārkaršanas, nevienmērīgas darbības un citu bojājumu risku, ko var izraisīt ievērojams fāžu sprieguma disbalanss.

Šī releja versija paredzēta 3x380V AC tīklam ar neitrāles pieslēgumu. Neitrālais vads ir ierīces pieslēguma shēmas daļa. Šai versijai nav fāžu secības kontroles funkcijas – tās galvenais uzdevums ir fāžu stāvokļa un fiksētas 30% sprieguma asimetrijas kontrole.

• Paredzēts trīsfāžu 3x380V AC sistēmām ar neitrāles pieslēgumu.
• Fiksēta 30% fāžu asimetrijas aizsardzība.
• Palīdz aizsargāt trīsfāžu motorus pret darbību pie ievērojama fāžu sprieguma disbalansa.
• Automātiska tīkla stāvokļa kontrole bez papildu lietotāja regulēšanas.
• Skaidra ON un OUT LED indikācija.
• Zems enerģijas patēriņš – darba jauda mazāka par 6VA.

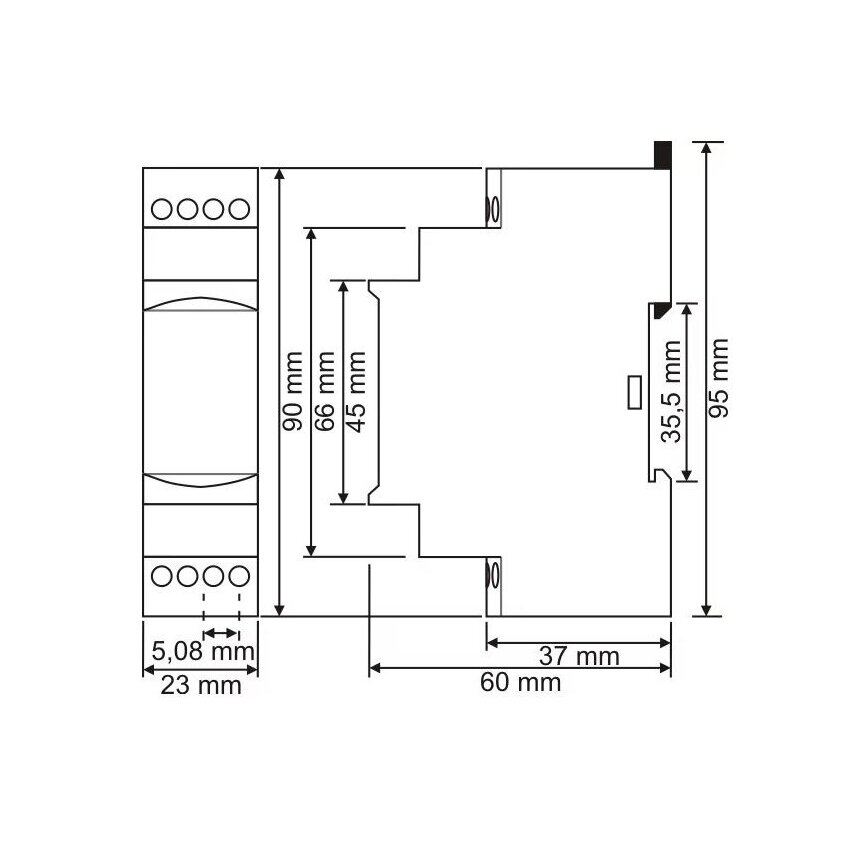

• Kompakta montāža uz DIN sliedes vadības un automātikas sadalnēs.
• Pārslēdzošais 5A / 250V AC kontakts ir piemērots kontaktora vadības ķēdei.

• Fiksēta asimetrijas robeža: 30% aizsardzības slieksnis nav regulējams.
• Nav fāžu secības kontroles: šī versija nekontrolē L1-L2-L3 fāžu secību.
• Nepieciešams neitrāles pieslēgums: relejs paredzēts 3x380V AC + Neutral sistēmai.
• Ierobežota releja kontakta slodze: izejas kontakts paredzēts rezistīvai slodzei līdz 5A / 250V AC, tādēļ trīsfāžu motoru vadībai ieteicams izmantot kontaktoru.
• Nav paredzēts mitrai videi: ierīce jāuzstāda sausā vietā vai atbilstoši aizsargātā elektriskajā sadalnē.

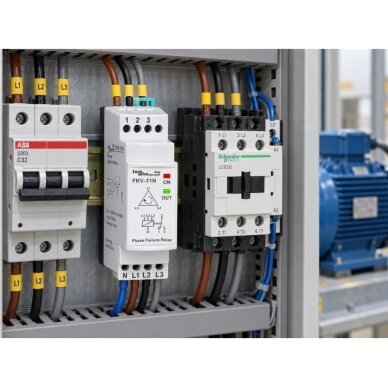

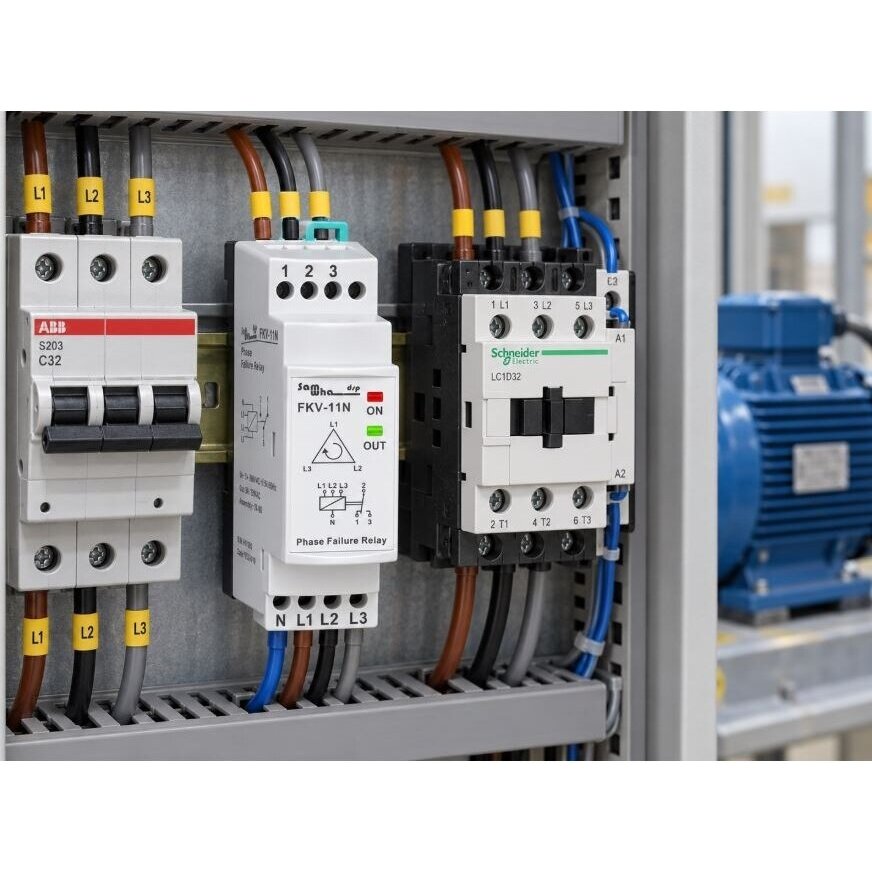

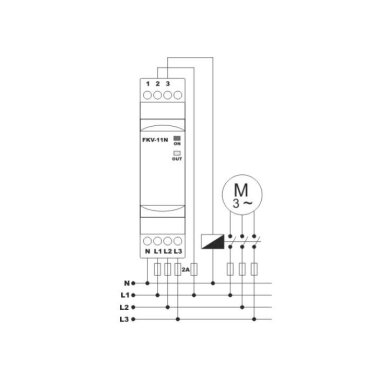

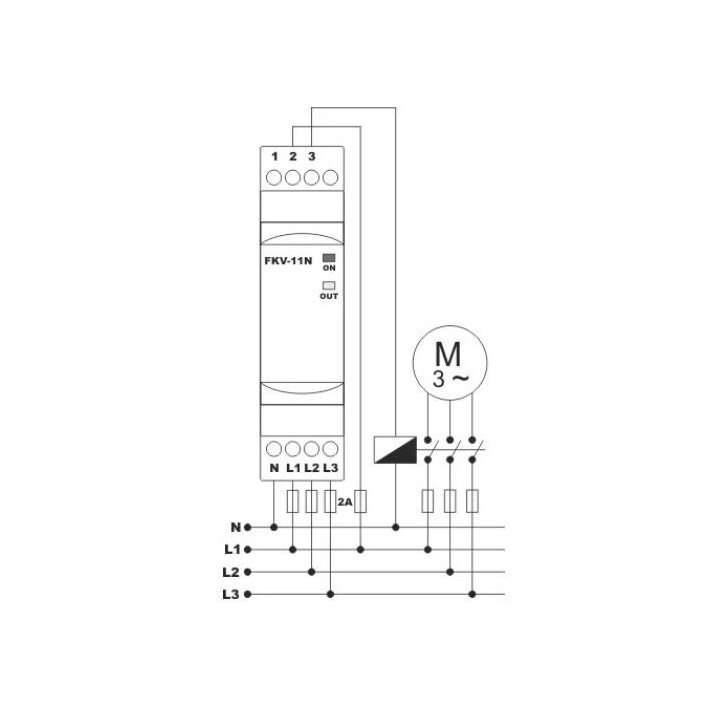

Ražošanas sistēmā trīsfāžu 380V AC elektromotors tiek vadīts ar kontaktoru. Vadības sadalnē tiek uzstādīts šis fāžu kontroles relejs un pieslēgtas trīs fāzes un neitrāle. Ja visu fāžu spriegumi ir normāli un fāžu asimetrija nepārsniedz fiksēto 30% robežu, releja OUT indikators deg un kontaktora vadības ķēde var būt aktīva. Ja vienas fāzes spriegums ievērojami samazinās vai palielinās, relejs deaktivizē izeju un kontaktors atvieno motoru. Tādējādi tiek samazināts trīsfāžu motora pārkaršanas un bojājuma risks nevienmērīgas fāžu barošanas dēļ.

Relejs paredzēts trīsfāžu 3x380V AC tīklam ar neitrāles pieslēgumu un darbojas ar 50/60Hz frekvenci.

Jā. Ierīcei ir fiksēta 30% fāžu asimetrijas aizsardzības robeža.

Nē. 30% fāžu asimetrijas aizsardzības robeža ir fiksēta.

Nē. Šajā versijā fāžu secības aizsardzības funkcija nav paredzēta.

Jā. Ierīce paredzēta 3x380V AC + Neutral sistēmai, un saskaņā ar pieslēguma shēmu tiek izmantots neitrālais vadītājs.

Ja vienas fāzes spriegums palielinās vai samazinās ārpus pieļaujamās fāžu asimetrijas robežas, releja izeja tiek deaktivizēta un OUT LED indikators izslēdzas.

Releja izejas kontakts paredzēts rezistīvai slodzei līdz 5A / 250V AC, tādēļ trīsfāžu motoram ieteicams izmantot releja izeju kontaktora spoles vadībai.

Izmantojiet ierīci tikai atbilstoši tās paredzētajam lietojumam un norādītajai pieslēguma shēmai. Neizmantojiet to mitrā vidē. Montāžas ķēdē jāparedz piemērots slēdzis vai automātiskais aizsargslēdzis. Atvienošanas ierīcei jābūt uzstādītai netālu no vadāmās iekārtas, operatoram viegli pieejamā vietā un skaidri marķētai kā iekārtas barošanas atvienošanas līdzeklim. Pirms montāžas vai apkopes darbiem atvienojiet elektrobarošanu.

Pirms apkopes darbu veikšanas atvienojiet ierīci no elektrobarošanas. Korpusu tīriet ar sausu, mīkstu drānu. Neizmantojiet elektrību vadošus materiālus, agresīvus ķīmiskos tīrīšanas līdzekļus vai šķīdinātājus, kas var bojāt ierīci. Pēc tīrīšanas pārbaudiet, vai relejs darbojas pareizi.
