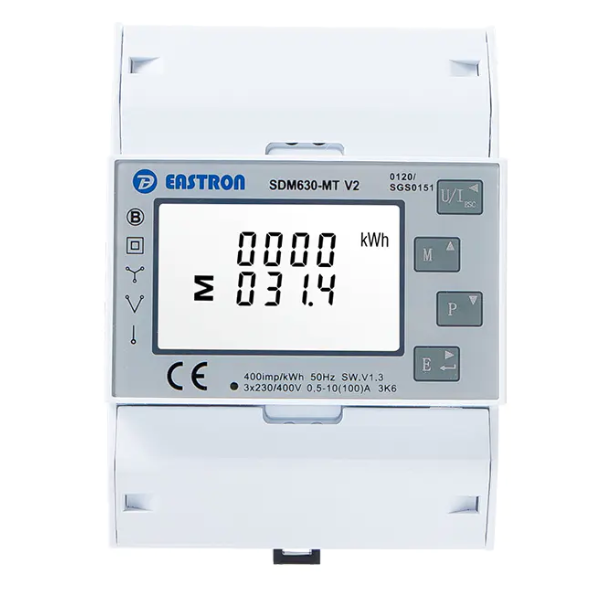

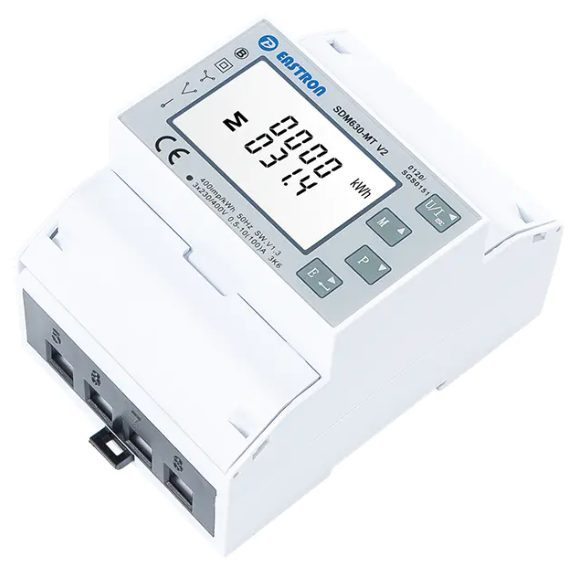

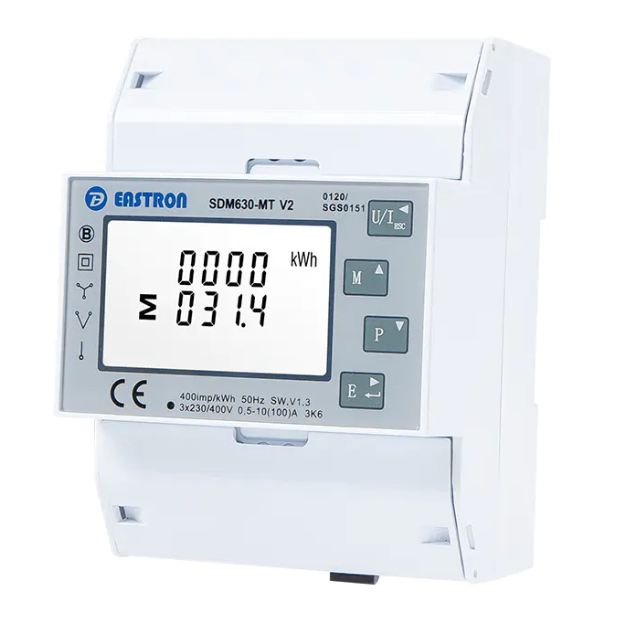

    Modulārais daudzfunkciju elektroenerģijas skaitītājs | 3F | 100 A | tiešais pieslēgums | 4 tarifi | RS485 Modbus | MID | IP51 | DIN | Eastron SDM630-MT

    Kods: SDM630-MT
    Jautāt
    Cena 144.72 € ar PVN
    ( 119.60 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    SDM630-MT – trifāzu daudzfunkcionāls enerģijas skaitītājs ar tiešo pieslēgumu līdz 100 A, montējams uz DIN sliedes (4 moduļi, 72 mm). Mēra abos virzienos, uzskaita līdz 4 tarifiem un 10 laika segmentiem, bet visus parametrus pārraida caur RS485 Modbus. Paredzēts mājsaimniecību un komerciāliem ievadiem līdz 100 A, saules elektrostacijām, īres objektiem un rūpniecības sadales skapjiem, kur nepieciešama MID uzskaite bez strāvmaiņiem.

  • Apraksts

    Modulārs daudzfunkcionāls elektroenerģijas skaitītājs | 3F | 100 A | tiešais pieslēgums | 4 tarifi | RS485 Modbus | MID | IP51 | DIN | Eastron SDM630-MT

    SDM630-MT – trifāzu daudzfunkcionāls enerģijas skaitītājs ar tiešo pieslēgumu līdz 100 A, montējams uz DIN sliedes (4 moduļi, 72 mm). Mēra abos virzienos, uzskaita līdz 4 tarifiem un 10 laika segmentiem, bet visus parametrus pārraida caur RS485 Modbus. Paredzēts mājsaimniecību un komerciāliem ievadiem līdz 100 A, saules elektrostacijām, īres objektiem un rūpniecības sadales skapjiem, kur nepieciešama MID uzskaite bez strāvmaiņiem.

    Galvenā doma:
    Ievadam līdz 100 A strāvmaiņi ir liekas izmaksas – tie sadārdzina risinājumu, aizņem vietu un ienes papildu kļūdu. SDM630-MT fāžu vadītājus pieņem tieši spailēs, tāpēc tiek montēts kā parasts modulārs skaitītājs, bet iekšpusē tam ir tas, kas parasti raksturīgs analizatoriem: divvirzienu mērīšana, 4 tarifu uzskaite, pieprasījuma (dmd) funkcija un Modbus. MID kalibrēšana ļauj rādījumus izmantot norēķiniem, nevis tikai informācijai.
    Strāva
    10 A nominālā, 100 A maksimālā, tiešais pieslēgums
    Spriegums
    230 V L-N nominālais (80–120 % Un)
    Sakari / tarifi
    RS485 Modbus (adreses 1–247), līdz 4 tarifiem un 10 laika segmentiem
    Sertifikāts / montāža
    MID, B klase (EN 50470-1/3); DIN sliede, 4 moduļi (72 mm)

    Darbības princips

    Trīs fāžu un nulles vadītāji tiek pieslēgti tieši skaitītāja spailēs – strāva līdz 100 A plūst caur iekšējiem mērīšanas šuntiem, bet spriegums tiek mērīts no tām pašām spailēm. Skaitītājs aprēķina RMS vērtības ar harmonikām, aktīvo, reaktīvo un šķietamo jaudu, jaudas koeficientu, frekvenci, kā arī strāvas un sprieguma pieprasījumu (dmd). Atbalstītas shēmas 1P2W, 3P3W un 3P4W.

    Enerģija tiek uzkrāta atsevišķi importa un eksporta virzienā un atsevišķi katram no 4 tarifiem. Tarifu pārslēgšana pa 10 laika segmentiem tiek vadīta caur RS485 – vadības sistēma vai ārējais pulkstenis (RTC) norāda, kurš tarifs ir aktīvs. Dati ir pieejami displejā, caur diviem impulsu izejām un caur Modbus reģistriem (RS485, 1200–38400 bps, līdz 1000 m), no kuriem BMS, SCADA vai PV monitoringa sistēma nolasa momentānos parametrus un enerģijas skaitītājus.

    Ar ko noderīgs SDM630-MT?
    Viena 72 mm platuma ierīce veic uzskaites skaitītāja, tarifu skaitītāja un tīkla analizatora funkcijas ievadā līdz 100 A. Saules elektrostacijas īpašniekam tā parāda, cik enerģijas nopirkts un cik atdots tīklā; īres objektā – cik patērēts katrā tarifā; inženierim caur dmd funkciju – kā mainās slodze reālajā laikā un vai netuvojas pieļaujamās jaudas robežai.

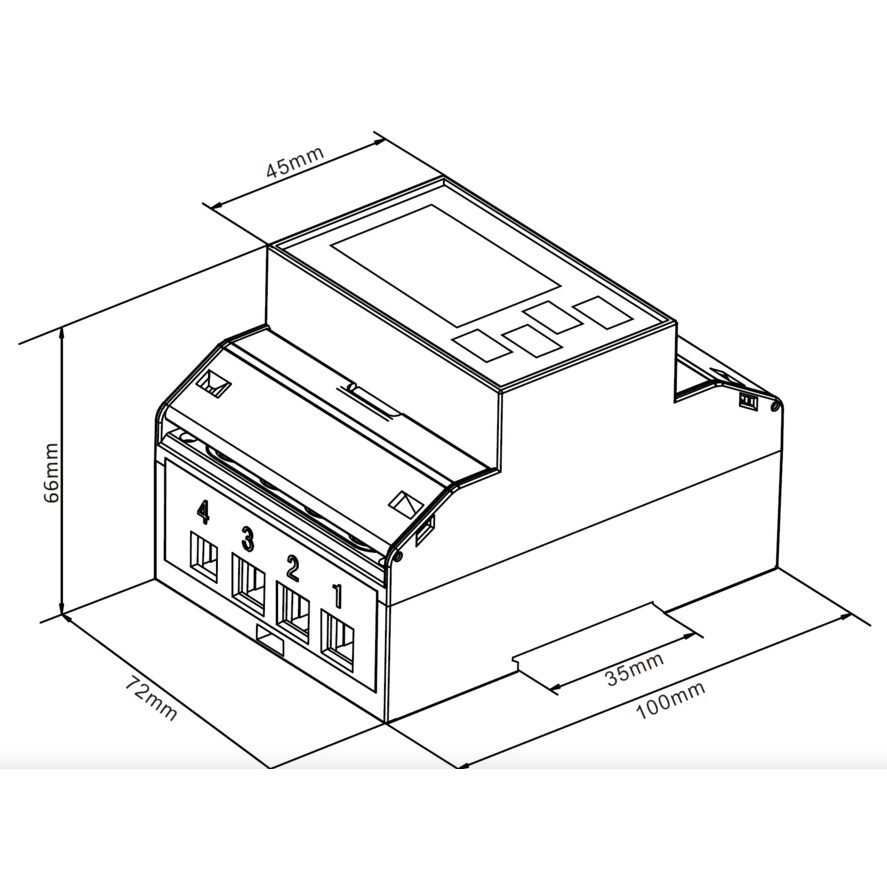

    Tehniskā specifikācija

    Modelis SDM630-MT
    Preces veids Modulārs daudzfunkcionāls trifāzu enerģijas skaitītājs (tiešais pieslēgums)
    Strāva 10 A nominālā, 100 A maksimālā, tiešais pieslēgums
    Sākuma strāva 40 mA
    Spriegums 230 V L-N nominālais (80–120 % Un)
    Tīkla tipi 1P2W, 3P3W, 3P4W
    Aktīvās enerģijas klase 1. klase (IEC 62053-21), B klase (EN 50470-1/3)
    Reaktīvās enerģijas klase 2. klase (IEC 62053-23)
    Precizitāte U / I / jauda / PF ± 0,5 % / ± 0,5 % / ± 1 % / ± 1 %
    Mērījumi kWh, kVArh, W, VAr, VA, PF, Hz, V, strāvas / sprieguma dmd; RMS ar harmoniku analīzi
    Divvirzienu mērīšana Jā (imports / eksports)
    Sakari / tarifi RS485 Modbus (adreses 1–247), līdz 4 tarifiem un 10 laika segmentiem
    RS485 parametri 1200–38400 bps, līdz 1000 m attālums
    Izejas 2 impulsa izejas
    Sertifikāts / montāža MID, B klase (EN 50470-1/3); DIN sliede, 4 moduļi (72 mm)
    Aizsardzības pakāpe IP51 (iekštelpām)

    Galvenās funkcijas

    • Tiešais pieslēgums līdz 100 A – bez strāvmaiņiem, montējams kā parasts modulārs skaitītājs.
    • Divvirzienu uzskaite – importētā un eksportētā enerģija atsevišķos reģistros saules elektrostacijām.
    • Līdz 4 tarifiem – 10 laika segmenti, vadīti caur RS485, dienas/nakts un sarežģītākām shēmām.
    • Daudzfunkcionāla mērīšana – jauda, strāva, spriegums, frekvence, jaudas koeficients, RMS ar harmonikām.
    • Pieprasījuma (dmd) funkcija – slodzes izmaiņas reālajā laikā, pieļaujamās jaudas kontrolei.
    • RS485 Modbus – integrācija BMS, SCADA un enerģijas vadības platformās līdz 1000 m.

    Kur izmanto?

    • Dzīvojamo māju ievadi ar dienas/nakts tarifu uzraudzību
    • Saules elektrostacijas – eksportētās un importētās enerģijas salīdzināšana
    • Īres objekti un kompensācijas sistēmas ar individuālu norēķinu
    • Rūpniecības sadales skapji – slodžu balansēšana un datu analīze
    • Komerciālas ēkas – atsevišķu telpu vai iekārtu uzskaite līdz 100 A
    • Viedo māju un enerģijas vadības platformu datu avots caur Modbus

    Lietojums pēc vajadzības

    Mājsaimniecības lietotājam.
    Mājai ar saules elektrostaciju tas ir skaitītājs, kas parāda patieso bilanci: cik nopirkts, cik pārdots, cik patērēts nakts tarifā. Pieslēdz tieši, tāpēc montāža neatšķiras no parasta modulārā skaitītāja – ja ievads ir līdz 100 A.
    Uzņēmumiem un rūpniecībai.
    Atsevišķām līnijām līdz 100 A vai īrniekiem SDM630-MT nodrošina MID uzskaiti, 4 tarifu izmaksu sadalījumu un dmd datus, no kuriem redzams, kad līnija tuvojas robežai. Caur Modbus visi skaitītāji tiek pieslēgti vienai maģistrālei un nolasīti centralizēti.
    Elektromontierim / inženierim.
    Pārbaudiet, vai ievada strāva nepārsniedz 100 A – pretējā gadījumā izvēlieties CT modeli (SDM630MCT-2T). Tarifu pārslēgšanai nepieciešama RS485 konfigurācija un ārējais pulkstenis vai vadības sistēma, tāpēc bez Modbus 4 tarifi automātiski nestrādās. Paredziet maģistrāli, adreses un vadītāju šķērsgriezumu atbilstoši 100 A spailēm.

    Praktisks piemērs

    Mājsaimniecībā ar 10 kW saules elektrostaciju un 3 x 40 A ievadu SDM630-MT uzstādīts tūlīt aiz ievada automātslēdža. Gada laikā importa reģistrs parādīja 4200 kWh, eksporta – 6800 kWh, bet nakts tarifa reģistrs – 1900 kWh siltumsūkņa patēriņa. Mājas automātika caur RS485 ik pēc 10 s nolasa momentāno jaudu un, kad eksports pārsniedz 3 kW, ieslēdz ūdens sildītāju, lai enerģija tiktu patērēta uz vietas, nevis pārdota lētāk.

    Plusi

    • Bez strāvmaiņiem – tiešais pieslēgums līdz 100 A, mazāk komponentu un kļūdu.
    • MID kalibrēšana – der oficiālai enerģijas uzskaitei un norēķiniem.
    • Līdz 4 tarifiem – vairāk nekā parastajiem divu tarifu skaitītājiem, 10 laika segmenti.
    • Divvirzienu mērīšana – der saules elektrostaciju bilancei.
    • Modbus integrācija – vienkārša pieslēgšana automātikas sistēmām.
    • Universāls – 1P2W, 3P3W, 3P4W shēmas, mājsaimniecībām un rūpniecībai.

    Mīnusi / ierobežojumi

    • Robeža 100 A – lielākiem ievadiem nepieciešams CT modelis.
    • Tarifu konfigurēšanai obligāts ārējais pulkstenis (RTC) un RS485 konfigurācija – bez tiem darbojas kā viena tarifa skaitītājs.
    • Nav Wi-Fi vai Bluetooth – attālinātā uzraudzība tikai caur RS485 vai pārveidotāju.
    • Integrācijai ar vadības sistēmu nepieciešams kvalificēts speciālists.
    • IP51 – tikai iekštelpām, sadales skapī ar atbilstošu aizsardzību.

    Drošības un montāžas piezīmes

    • Montējiet tikai pēc sprieguma atslēgšanas; pirms skaitītāja jābūt ievada aizsardzības aparātam.
    • Vadītāju šķērsgriezumu izvēlieties atbilstoši faktiskajai strāvai līdz 100 A un spaiļu izmēram pēc ražotāja datu lapas.
    • Ievērojiet fāžu secību un strāvas virzienu (ievads–izvads) – citādi imports un eksports samainīsies vietām.
    • RS485 maģistrālei izmantojiet ekranētu vītā pāra kabeli, terminēšanu galos un unikālas adreses 1–247.
    • Norēķinu uzskaitei nebojājiet MID plombu, un tarifu iestatījumus fiksējiet pirms nodošanas ekspluatācijā.
    • Ekspluatējiet sausā telpā (IP51); spailes pārbaudiet pēc pirmās slodzes.

    Ātrais izvēles ceļvedis

    Strāva
    10 A nominālā, 100 A maksimālā, tiešais pieslēgums
    Spriegums
    230 V L-N nominālais (80–120 % Un)
    Sakari / tarifi
    RS485 Modbus (adreses 1–247), līdz 4 tarifiem un 10 laika segmentiem
    Sertifikāts / montāža
    MID, B klase (EN 50470-1/3); DIN sliede, 4 moduļi (72 mm)
    Piemērots, kad nepieciešams:
    • MID uzskaite ievadā līdz 100 A bez strāvmaiņiem;
    • saules elektrostacijas importa/eksporta bilance un līdz 4 tarifi;
    • Modbus dati mājas automātikai, BMS vai EMS.
    Pārbaudiet pirms lietošanas:
    • vai ievada strāva nepārsniedz 100 A;
    • vai spriegums atbilst 230 V L-N (80–120 % Un);
    • vai ir RS485 konfigurācija un pulkstenis tarifu vadībai;
    • vai sadales skapī ir vieta 4 moduļiem (72 mm).
    Svarīgs atgādinājums:
    Skaitītājs uzskaita, bet neaizsargā – ievada automātslēdzi un pārsprieguma ierobežotāju montējiet atsevišķi. 4 tarifi darbojas tikai ar vadības sistēmu caur RS485; bez tās iegūsiet viena tarifa MID skaitītāju ar Modbus.

    BUJ

    Vai nepieciešami strāvmaiņi?
    Nē – līdz 100 A skaitītājs tiek pieslēgts tieši; virs 100 A izvēlieties SDM630MCT-2T ar CT.
    Vai der saules elektrostacijai?
    Jā, imports un eksports tiek reģistrēti atsevišķi, un caur Modbus var vadīt savu patēriņu.
    Kā darbojas 4 tarifi?
    Tarifs tiek pārslēgts caur RS485 pēc 10 laika segmentiem; nepieciešams ārējais pulkstenis (RTC) vai vadības sistēma.
    Vai der norēķiniem?
    Jā, skaitītājs kalibrēts atbilstoši MID (EN 50470-1/3, B klase).
    Vai var uzraudzīt caur Wi-Fi?
    Nē, ierīcei ir tikai RS485 – nepieciešams Modbus RTU/TCP pārveidotājs vai kontrolieris.
    Vai der vienfāzes sistēmai?
    Jā, atbalstīta 1P2W shēma.

    Modulārs daudzfunkcionāls elektroenerģijas skaitītājs | 3F

    SDM630-MT – modulārs trifāzu daudzfunkcionāls enerģijas skaitītājs ar tiešo pieslēgumu līdz 100 A, MID B klases, ar divvirzienu mērīšanu, līdz 4 tarifiem un 10 laika segmentiem, RS485 Modbus, divām impulsa izejām un dmd funkciju, 4 moduļu DIN korpusā ar IP51 aizsardzību. Paredzēts mājsaimniecību un komerciāliem ievadiem, saules elektrostacijām, īres objektiem un rūpniecības skapjiem līdz 100 A.
