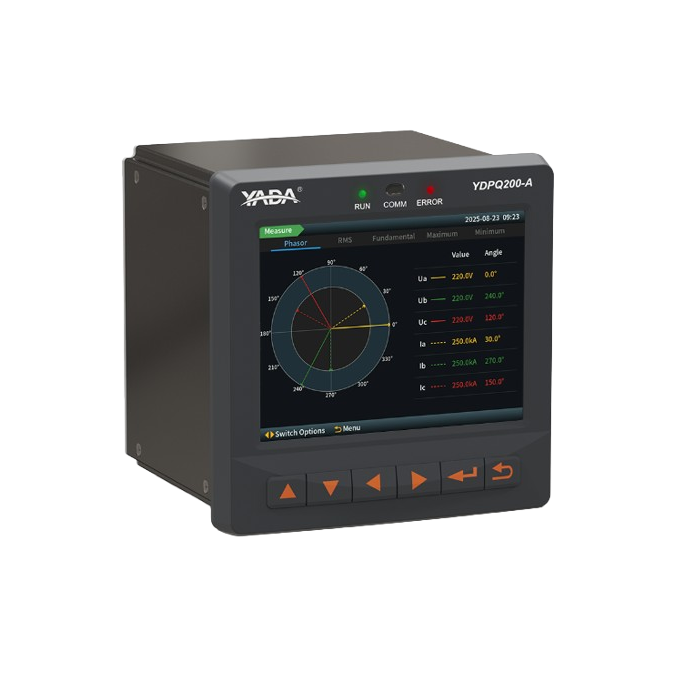

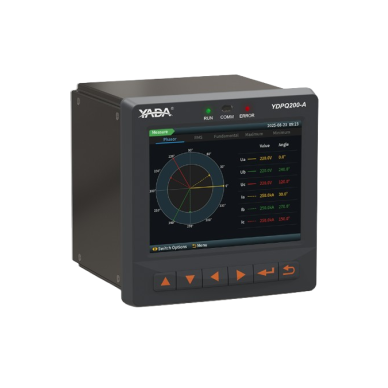

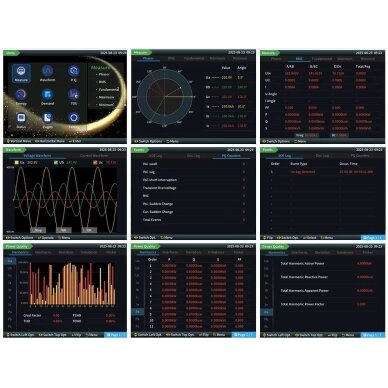

Paneļa | digitālais trīsfāžu 380V elektrotīkla analizators | 85-265VAC | 100-330VDC | 16GB | Ethernet | RS485 | RJ45 | Modbus

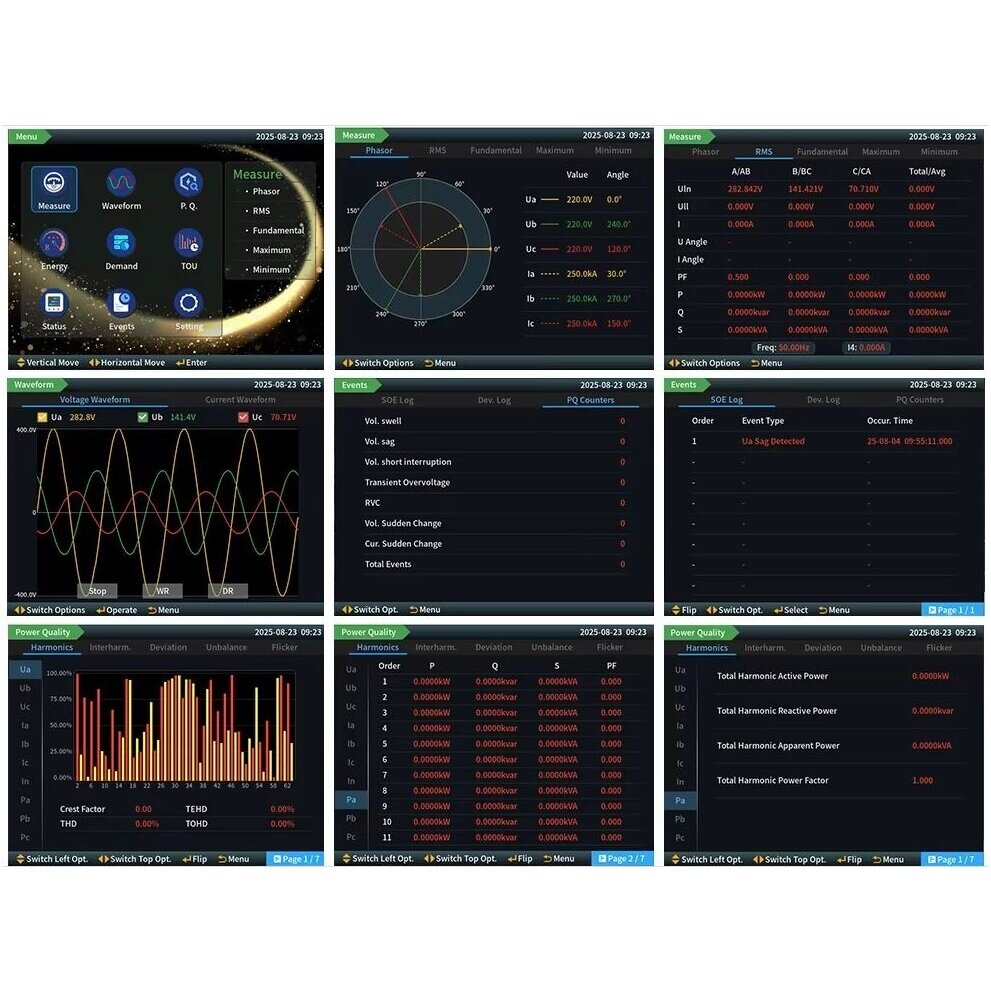

Analizators paredzēts ne tikai pamata elektrisko parametru mērīšanai, bet arī profesionālai elektrotīkla kvalitātes diagnostikai. Ierīce analizē harmonikas un starpharmonikas līdz 63. kārtai, veic 1024 paraugu uz ciklu diskretizāciju, reģistrē sprieguma kritumus, paaugstinājumus un pārtraukumus, spēj fiksēt pārejas procesus ar ilgumu līdz 20µs, ierakstīt viļņu formas un reģistrēt notikumus ar 1ms laika izšķirtspēju.

Analizators reģistrē aktīvo enerģiju tiešā un atpakaļvirzienā, reaktīvo enerģiju četros kvadrantos un pilno enerģiju. Tādēļ tas ir piemērots ne tikai patēriņa mērīšanai, bet arī sistēmām, kurās enerģija var plūst abos virzienos, piemēram, saules elektrostacijām, enerģijas uzkrāšanas sistēmām vai vietējai ģenerācijai.

Ierīce paredzēta profesionālai elektroenerģijas kvalitātes uzraudzībai un atbalsta IEC 61000-4-30 mērīšanas metodes, kā arī IEC 61000-4-15 flicker analīzi. Integrētās funkcijas ietver harmoniku, starpharmoniku, sprieguma novirzes, frekvences novirzes, trīsfāžu disbalansa, sprieguma svārstību, flicker, strauju sprieguma izmaiņu, sprieguma kritumu, paaugstinājumu un pārtraukumu analīzi.

• Class 0.2S aktīvās enerģijas uzskaite – augsta precizitāte energoauditam, uzskaitei un enerģijas plūsmu analīzei.
• ±0.1% sprieguma un strāvas mērīšanas precizitāte profesionālai elektrisko sistēmu diagnostikai.
• Harmoniku un starpharmoniku analīze līdz 63. kārtai palīdz noteikt invertoru, UPS, frekvences pārveidotāju un citu nelineāru slodžu radītos izkropļojumus.

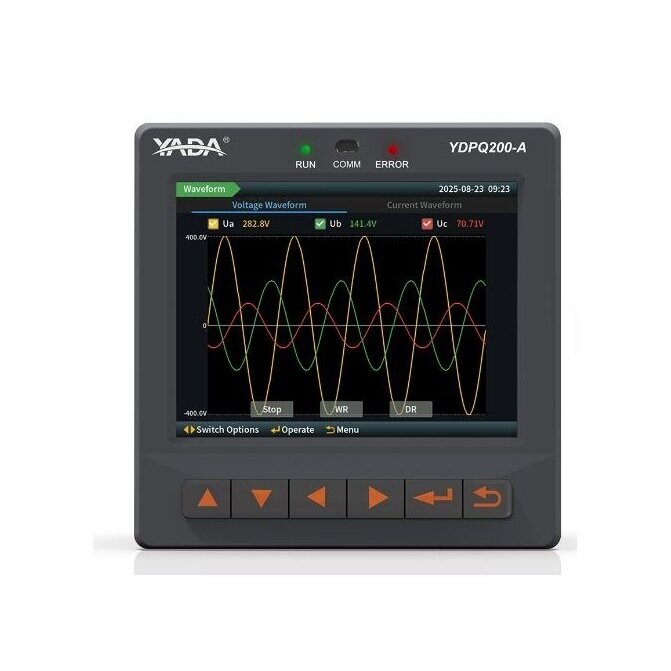

• 1024 paraugi vienā ciklā nodrošina ātru viļņu formu analīzi.
• Pārejas procesu fiksēšana līdz 20µs ļauj reģistrēt īpaši īsus tīkla traucējumus.
• 16GB iekšējā atmiņa paredzēta ilgtermiņa statistisko un notikumu datu glabāšanai.
• PQDIF un COMTRADE standarta datu formāti atvieglo profesionālu datu analīzi citās sistēmās.
• 2x Ethernet, 2x RS485 un USB nodrošina plašas integrācijas iespējas.
• Modbus RTU/TCP, IEC 61850 un GOOSE ļauj integrēt analizatoru SCADA, EMS un enerģētikas automātikas sistēmās.

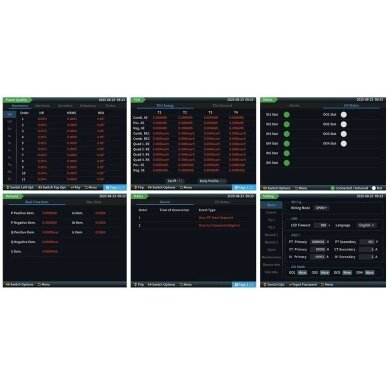

• Divvirzienu enerģijas uzskaite piemērota saules elektrostacijām, uzkrāšanas sistēmām un vietējās ģenerācijas objektiem.

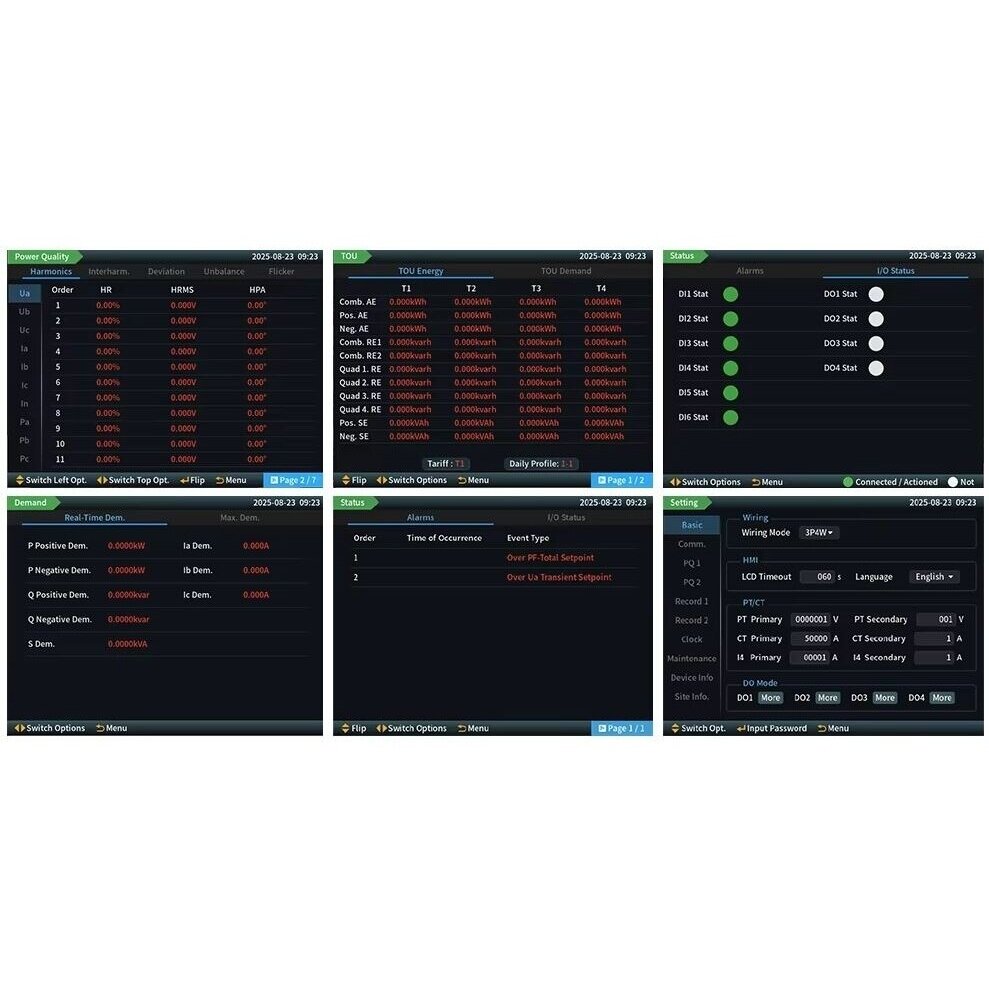

• 4 releja izejas un 6 digitālās ieejas ļauj ne tikai uzraudzīt, bet arī integrēt brīdinājuma un automātikas funkcijas.

• Profesionāla ierīce: plašās funkcionalitātes dēļ pareizai parametru iestatīšanai un datu interpretācijai nepieciešamas elektrotehnikas un elektroenerģijas kvalitātes analīzes zināšanas.
• Strāvas mērīšana: nominālās 1A vai 5A strāvas ieejas paredzētas darbam ar pareizi izvēlētiem strāvas transformatoriem.
• Mērīšanas ieejas versija jāizvēlas pareizi: tehniskajā specifikācijā paredzēts nominālais mērāmais spriegums 57.7/100V vai 220/380V.

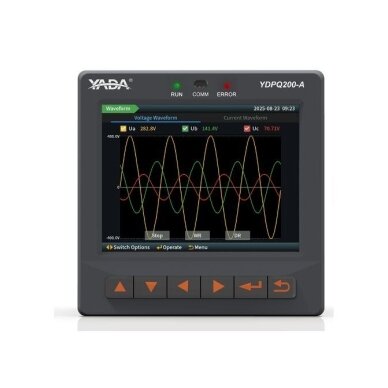

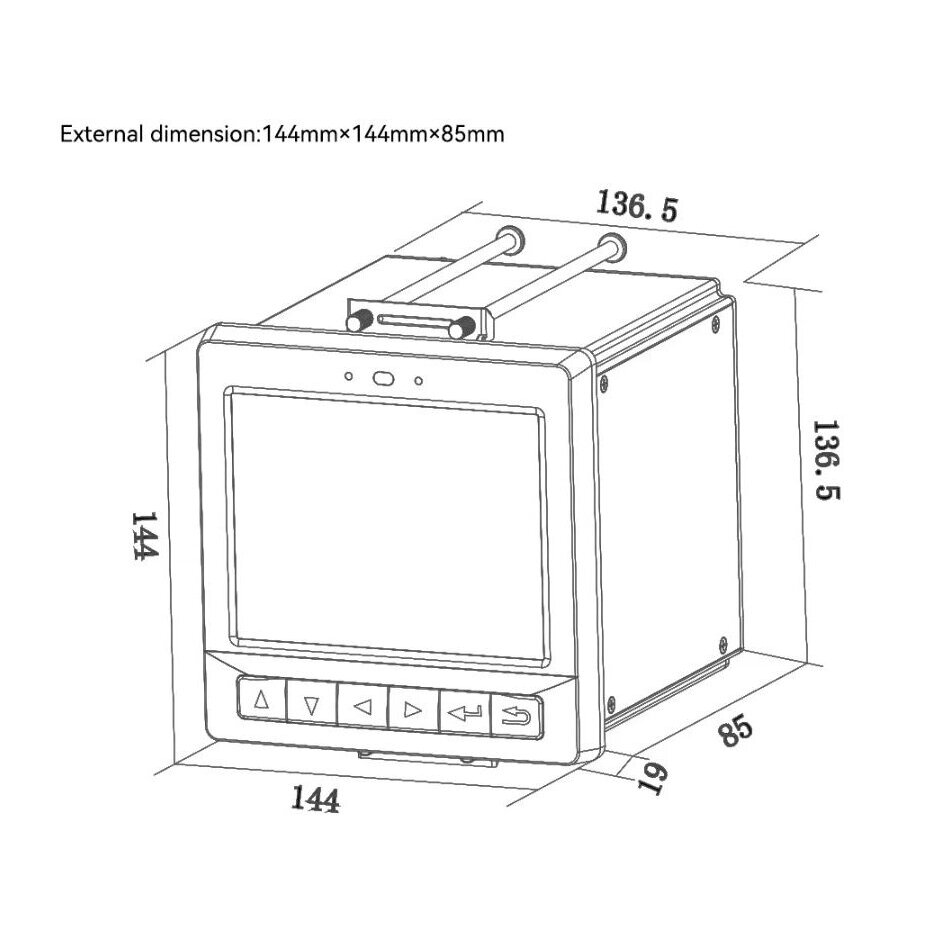

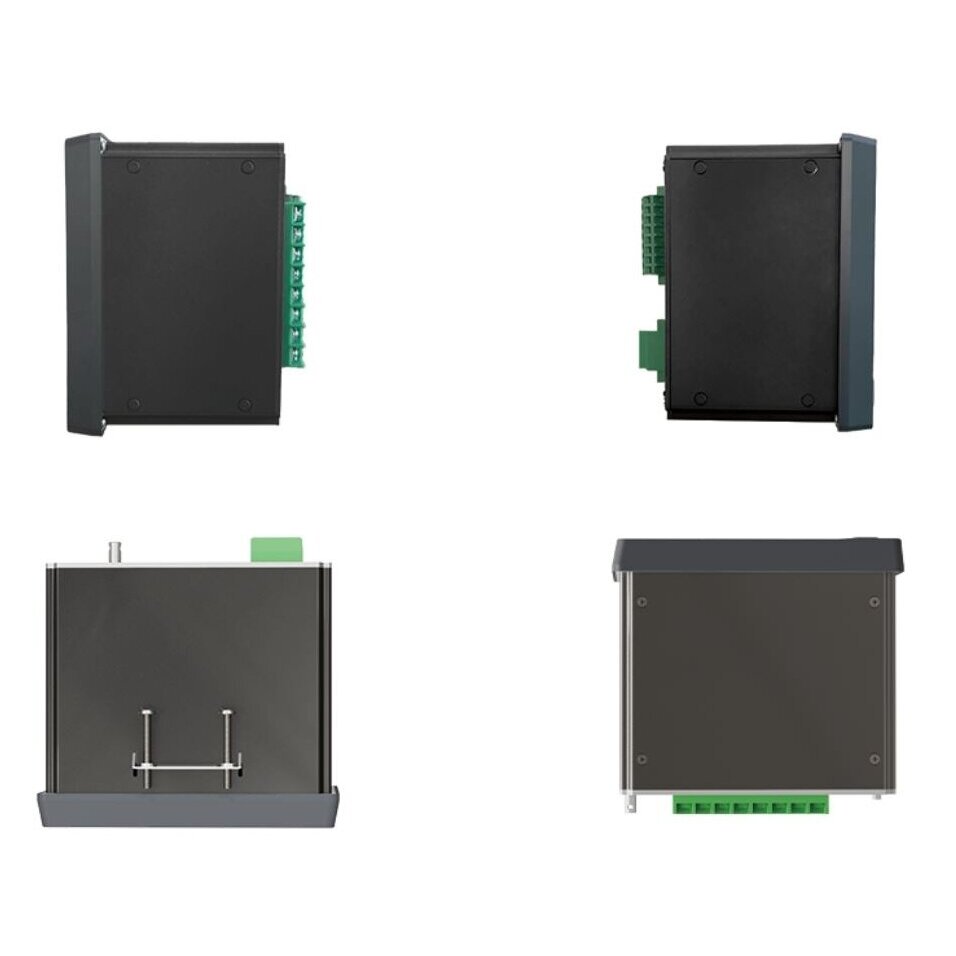

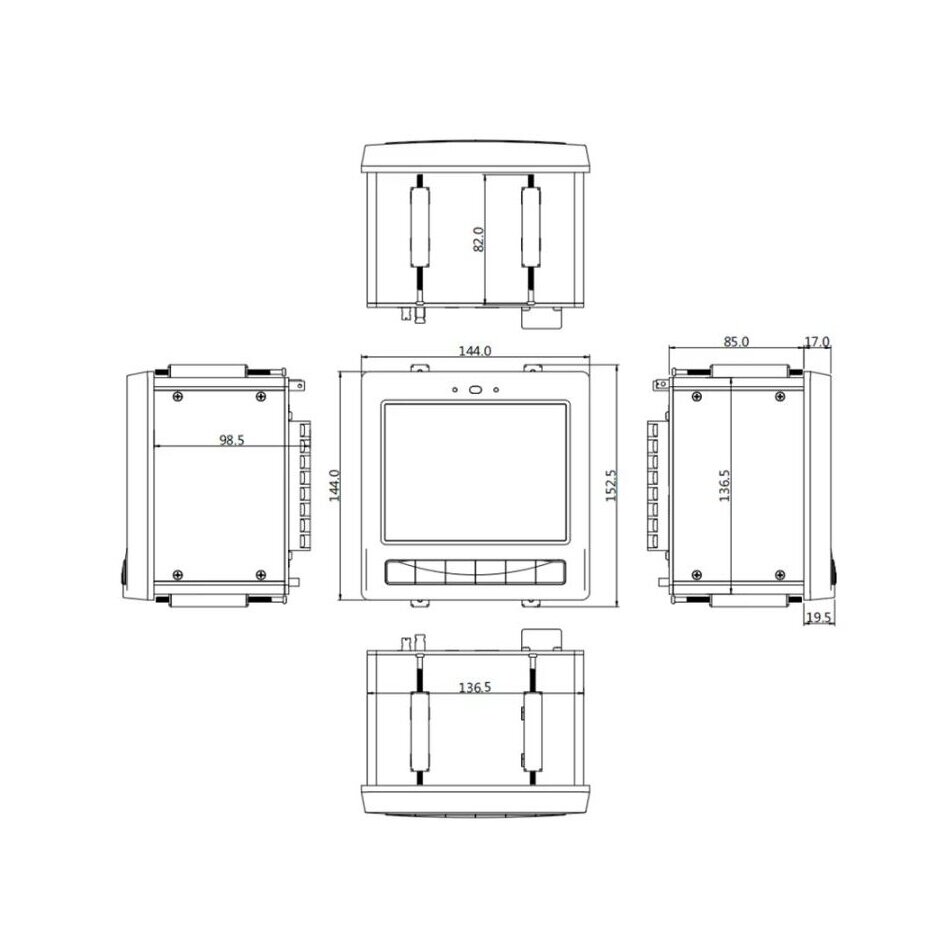

• Nav pārnēsājams mērinstruments: ierīce paredzēta stacionārai montāžai elektriskā vai automātikas paneļa priekšējā daļā.
• Nav piemērots, pārsniedzot nominālās ieejas robežas: pārāk liels mērāmais spriegums vai strāva var sabojāt ierīci vai samazināt mērījumu precizitāti.

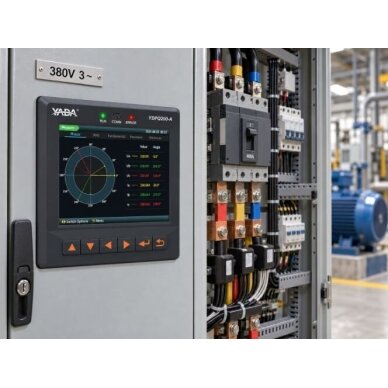

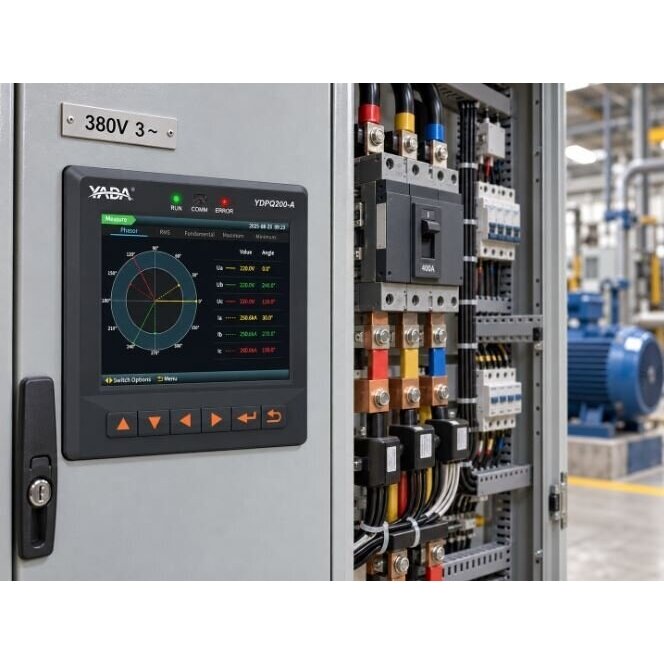

Datu centrā darbojas UPS sistēmas, serveru barošanas ķēdes, frekvences pārveidotāji un citas jutīgas slodzes. Elektriskajā panelī tiek uzstādīts trīsfāžu elektroenerģijas kvalitātes analizators, kas nepārtraukti mēra spriegumu, strāvu, jaudu un enerģijas plūsmas. Harmoniku analīze līdz 63. kārtai ļauj noteikt nelineāro slodžu radītos izkropļojumus, savukārt 1024 paraugi vienā ciklā un pārejas notikumu fiksēšana līdz 20µs palīdz noteikt īslaicīgus traucējumus. Sprieguma krituma, paaugstinājuma vai pārtraukuma gadījumā ierīce reģistrē notikuma laiku, ilgumu un parametrus un var saglabāt viļņu formu. Izmantojot Ethernet, dati tiek pārsūtīti uz SCADA vai enerģijas vadības sistēmu turpmākai analīzei.

Aktīvās enerģijas mērīšanas precizitāte ir Class 0.2S, bet reaktīvās enerģijas – Class 1.0.

Ierīce analizē sprieguma un strāvas harmonikas līdz 63. kārtai un atbalsta starpharmoniku analīzi līdz 63. kārtai.

Jā. Ierīce atbalsta gan trīsfāžu trīs vadu, gan trīsfāžu četru vadu mērīšanas shēmu.

Tehniskajā specifikācijā norādīti nominālie spriegumi 57.7/100V vai 220/380V. Konkrētā nepieciešamā ieejas versija jāizvēlas atbilstoši mērīšanas sistēmai.

Strāvas mērīšanas ieeja var būt 1A vai 5A. Strāvu parasti mēra ar atbilstoši izvēlētiem strāvas transformatoriem.

Jā. Ierīce reģistrē aktīvo enerģiju tiešā un atpakaļvirzienā, kā arī dažādas reaktīvās enerģijas komponentes, tādēļ to var izmantot sistēmās ar vietējo ģenerāciju.

Jā. Tiek reģistrēti sprieguma kritumi, paaugstinājumi un pārtraukumi, to rašanās laiks, ilgums un traucējuma dziļums.

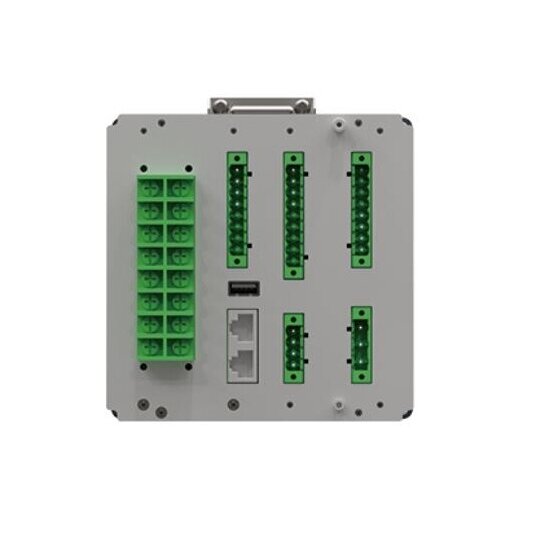

Jā. Ierīcei ir 2 RS485 saskarnes, 2 Ethernet RJ45 pieslēgvietas un USB saskarne. Tiek atbalstīti Modbus RTU, Modbus TCP, IEC 61850 un GOOSE protokoli.

Jā. Ierīcei ir 16GB iekšējā atmiņa. Datus var saglabāt PQDIF un COMTRADE formātos, bet bez sakaru savienojuma uzkrātos datus iespējams glabāt aptuveni līdz pusgadam.

Ierīci drīkst uzstādīt kvalificēts elektrotehnikas speciālists atbilstoši konkrētajai elektrotīkla shēmai un tehniskajai dokumentācijai. Pirms montāžas vai apkopes darbiem pilnībā jāatslēdz barošana un jānodrošina pareizs zemējums. Nominālais mērīšanas spriegums, 1A vai 5A strāvas ieeja, strāvas un sprieguma transformatoru attiecības un pieslēguma shēma jāizvēlas atbilstoši konkrētajai elektriskajai sistēmai. Aizliegts pārsniegt norādītās mērīšanas ieeju robežas.
