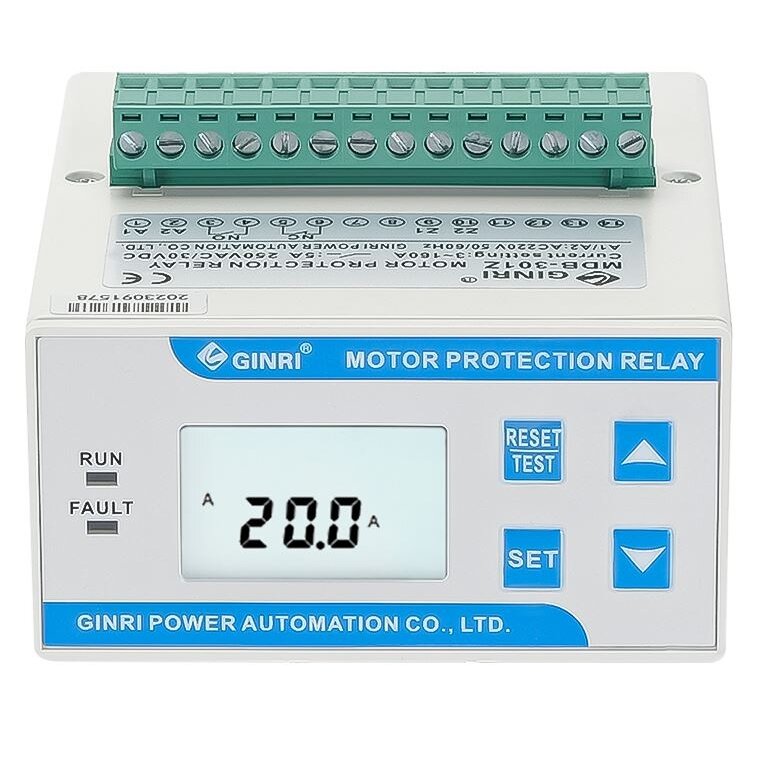

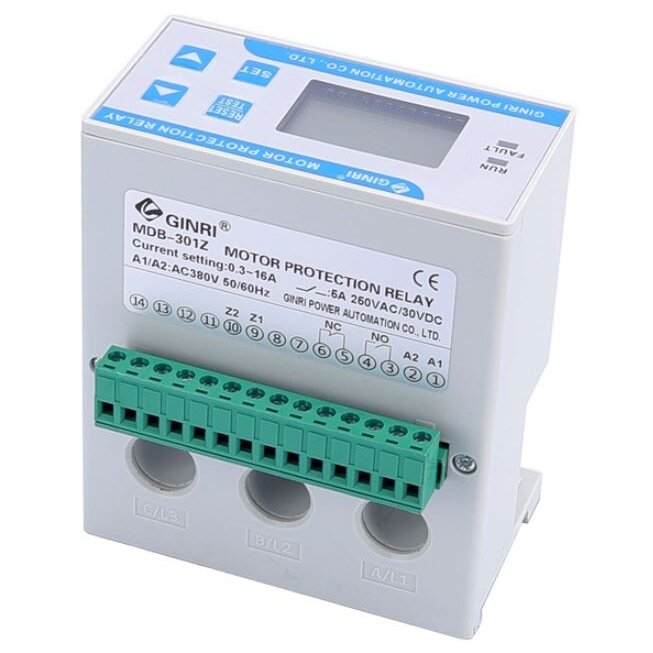

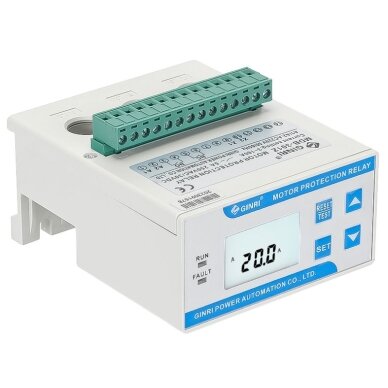

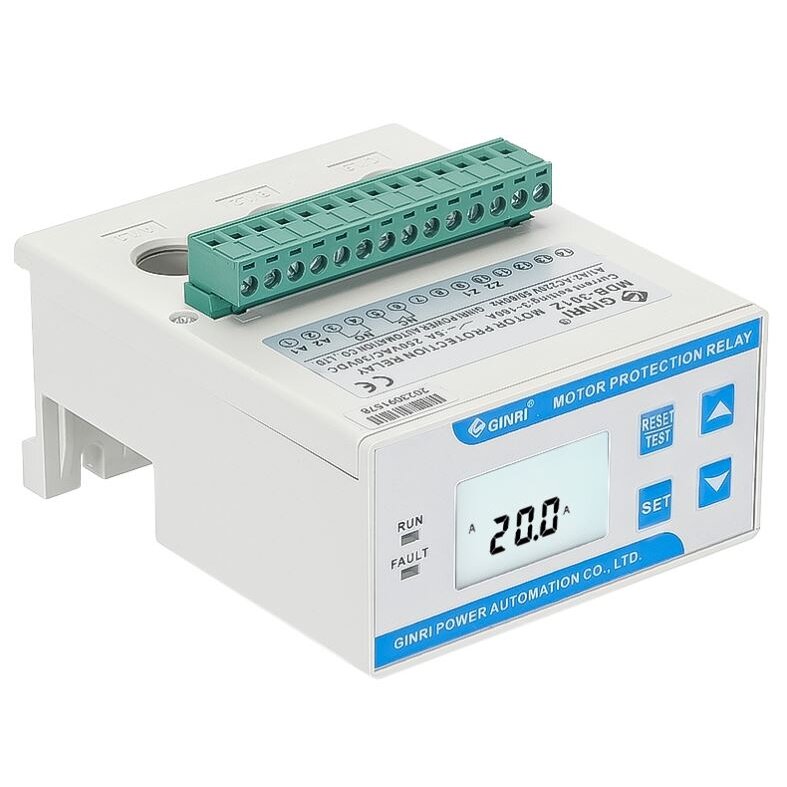

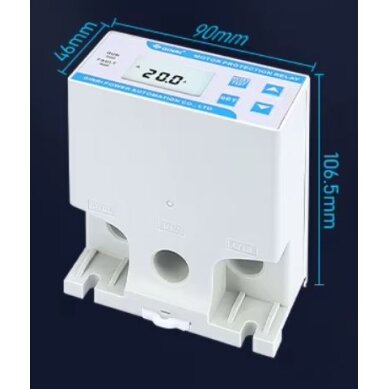

Paneļa / modulārs daudzfunkcionāls digitāls motora aizsardzības relejs | aizsardzība pret pārslodzi | fāžu disbalansa | strāvas un sprieguma kontrole | AC380V | 10-999A | DIN sliede

Relejā apvienotas galvenās elektromotora aizsardzības funkcijas: pārslodzes, nepietiekamas strāvas, bloķēta rotora, lielas strāvas, fāzes zuduma, strāvu disbalansa, zemējuma bojājuma, pārsprieguma un pazemināta sprieguma kontrole. Pēc daļas bojājumu iespējama manuāla vai automātiska atiestatīšana.

Fiksēta laika režīmā aizsardzība nostrādā pēc iestatītās aiztures beigām. Apgrieztās raksturlīknes režīmā nostrādes laiks ir atkarīgs no pārslodzes lieluma – lielāka pārslodze parasti nozīmē ātrāku aizsardzības reakciju.

Palaišanas aizture ļauj saskaņot aizsardzības darbību ar konkrētā motora ieskriešanās laiku. Tā ir īpaši svarīga lielas inerces ventilatoriem, sūkņiem, konveijeriem, kompresoriem un citām grūtāk palaižamām piedziņām.

Lai gan funkcija var tikt apzīmēta kā īsslēguma aizsardzība, elektroniskā releja vadības izeja nav jaudas aparāts, kas spēj atslēgt īsslēguma strāvu. Motora jaudas ķēdē joprojām jāizmanto pareizi izvēlēts automātiskais slēdzis, drošinātāji vai motora aizsardzības slēdzis ar nepieciešamo īsslēguma atslēgšanas spēju.

Ja ir ieslēgta automātiskā atiestatīšana, pēc bojājuma izzušanas motora vadības ķēde var automātiski būt gatava atkārtotai palaišanai. Mehānismiem, kuru negaidīta palaišana var radīt apdraudējumu cilvēkiem vai iekārtām, jāparedz papildu drošības bloķēšanas līdzekļi.

3A / 380V AC pie rezistīvas slodzes.

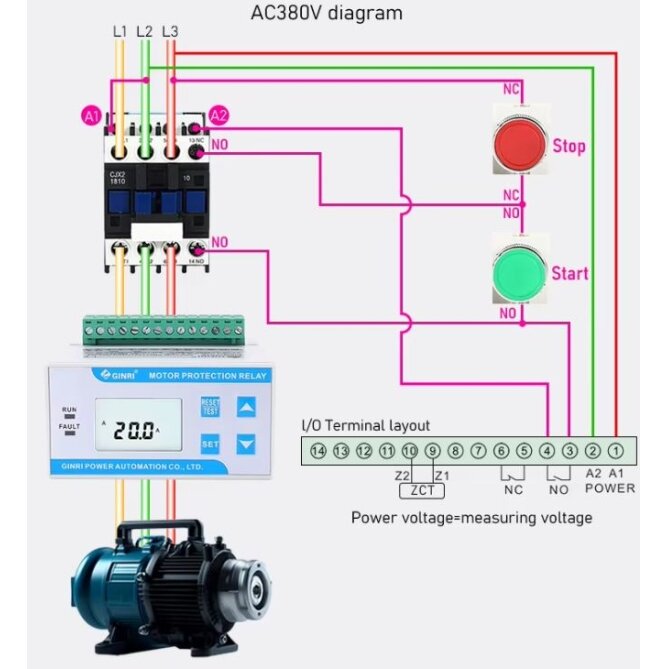

Releja 10-999A diapazons raksturo uzraudzītās motora strāvas / aizsardzības iestatījumu diapazonu. 3A / 380V AC izejas kontakti ir vadības kontakti. Motora jaudas ķēde parasti tiek komutēta ar atsevišķu kontaktoru.

• Pārslodzes aizsardzība ar fiksēta vai apgriezta laika raksturlīkni.
• Pārāk mazas strāvas aizsardzība.
• Bloķēta rotora aizsardzība.
• Ātra lielas strāvas kontrole ar ≤50ms reakciju.
• Strāvas disbalansa aizsardzība.
• Fāzes zuduma aizsardzība.
• Zemējuma bojājuma / noplūdes strāvas kontrole.
• Pārsprieguma aizsardzība.
• Pazemināta sprieguma aizsardzība.
• Regulējama palaišanas aizture.
• Manuāla un automātiska atiestatīšana.

• Plašs 10-999A aizsardzības diapazons.
• Daudzas aizsardzības funkcijas vienā ierīcē.
• Regulējama palaišanas aizture līdz 200s.
• Atsevišķa bloķēta rotora aizsardzība.
• Ātra lielas strāvas kontrole ≤50ms.
• 10–50% strāvas disbalansa kontrole.
• Fāzes zuduma aizsardzība.
• Pārsprieguma un pazemināta sprieguma kontrole.
• Automātiska vai manuāla atiestatīšana.
• 1NO + 1NC izejas kontakti.
• LED displejs.
• DIN sliedes vai paneļa montāža.

• Nepieciešama precīza konfigurācija: nepareizi strāvas un laika iestatījumi var izraisīt kļūdainu vai novēlotu aizsardzības darbību.
• Neaizstāj īsslēguma automātisko slēdzi vai drošinātājus.
• 3A / 380V AC kontakti paredzēti vadībai, nevis 16A motora jaudas ķēdes tiešai komutācijai.
• Automātisko atiestatīšanu drīkst izmantot tikai pēc negaidītas motora palaišanas riska izvērtēšanas.

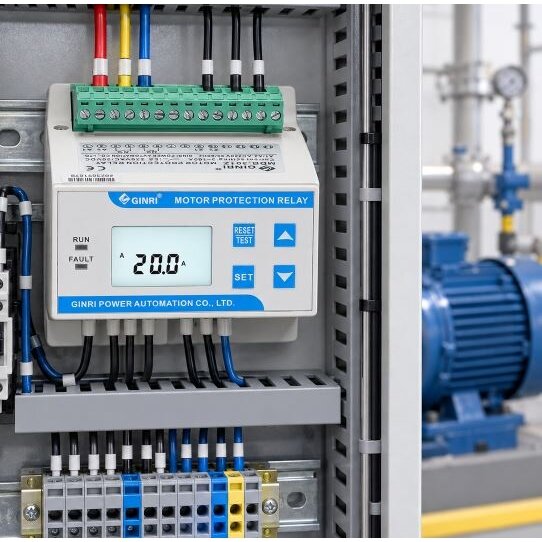

Sūkņa motora nominālā strāva ir 32A. Motora aizsardzības relejā atbilstoši projektam un motora datiem tiek iestatīta piemērota pārslodzes strāva un nostrādes raksturlīkne.

Palaišanas laikā, piemēram, var izmantot vairāku sekunžu startup aizturi, lai normāla palaišanas strāva netiktu kļūdaini interpretēta kā bojājums.

Ja sūkņa mehānisms iesprūst un strāva pieaug līdz iestatītajai bloķēta rotora aizsardzības robežai, pēc 3 sekundēm relejs maina izejas kontaktu stāvokli un caur kontaktora vadības ķēdi aptur motoru.

Ja sūknis sāk darboties bez slodzes un strāva nokrītas zem iestatītās robežas, var nostrādāt undercurrent aizsardzība.

Vienlaikus ierīce var uzraudzīt fāžu strāvu disbalansu, fāzes zudumu, zemējuma bojājumu un barošanas sprieguma robežas.

Aizsardzības strāvas diapazons ir 10-999A.

380V AC, 50/60Hz.

Jā. Var izmantot fiksēta laika vai apgrieztas laika raksturlīknes aizsardzību.

Jā. Šai funkcijai paredzēta 0,5–60s aizture.

Jā. Palaišanas aizture regulējama no 0 līdz 200 sekundēm.

Jā. Slieksnis regulējams no 1,5 līdz 8 reizēm no pārslodzes strāvas iestatījuma, aizture – 3s.

Jā. Slieksnis regulējams no 10 līdz 50%, darbības aizture – 5s.

Jā. Fāzes zuduma aizture – 2s.

Jā. Slieksnis regulējams no 30mA līdz 2,5A, aizture – 1s.

Nē. Ja projektā nepieciešama aizsardzība pret elektriskās strāvas triecienu, jāizmanto tam paredzēts RCD / RCCB / RCBO.

Jā. Regulēšanas diapazons 65–690V, aizture 5s.

Jā. Regulēšanas diapazons 65–600V, aizture 5s.

Jā. Atiestatīšanas laiks regulējams no 0,1 līdz 30 minūtēm, bet mēģinājumu skaits – no 1 līdz 10.

Manuāls, automātisks vai atiestatīšana ar barošanas ciklu.

1NO + 1NC.

3A / 380V AC pie rezistīvas slodzes.

Nē. Releja kontakti paredzēti vadības ķēdei; motora jaudas ķēdi ieteicams komutēt ar kontaktoru.

Nē. Kabeļu un īsslēguma aizsardzībai jāizmanto pareizi izvēlēts automātiskais slēdzis vai drošinātāji.

Releju drīkst montēt un konfigurēt kvalificēts elektrospeciālists. Aizsardzības strāvas, aiztures, sprieguma, strāvas disbalansa un automātiskās atiestatīšanas parametri jāizvēlas atbilstoši konkrētā motora datu plāksnītei, palaišanas raksturlielumiem, vadāmajam mehānismam un projekta prasībām.

Relejs neaizstāj pareizi izvēlētu īsslēguma aizsardzības aparātu vai jaudas kontaktoru. Izmantojot automātisko atiestatīšanu, jāizvērtē negaidītas motora palaišanas risks un jāparedz visi nepieciešamie mehāniskie un elektriskie drošības bloķēšanas līdzekļi.
