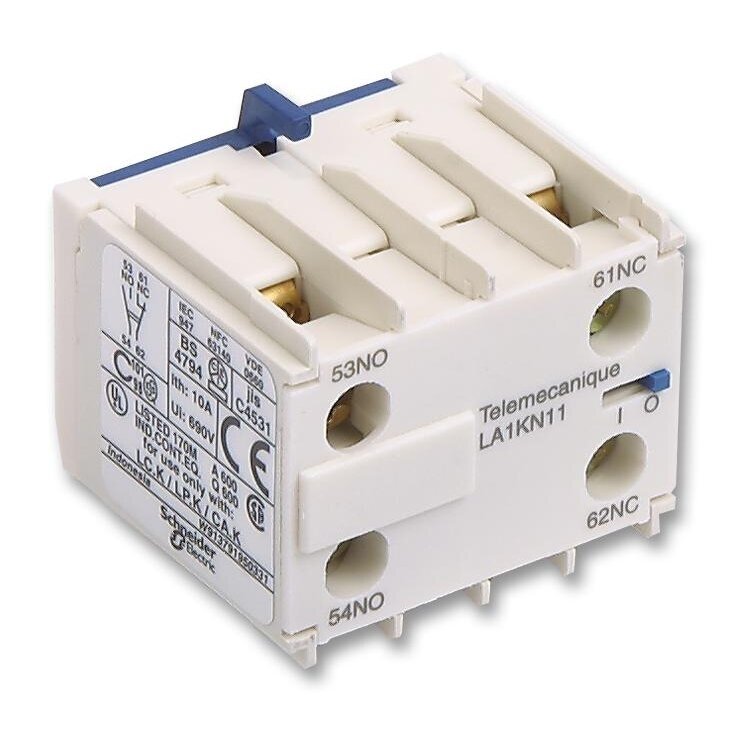

Papildu kontakts kontaktoram 10A | 690V | LA1KN11 Telemecanique

Tehniskie dati:

Kontaktu kompozīcija: 1 NO + 1 NC (Parasti atvērts + Parasti aizvērts).
Darbošanās veids: Momentāns (Instantaneous) – kontakti ieslēdzas un izslēdzas ātri, bez aizkavēšanās.
Nominalais darbības spriegums [Ue]: 690 V AC, 400 Hz (līdz 690 V AC, 400 Hz biežums).
Nominalais izolācijas spriegums [Ui]:

690 V - saskaņā ar BS 5424
690 V - saskaņā ar IEC 60947
750 V - saskaņā ar VDE 0010 grupu C
600 V - saskaņā ar CSA C22.2.
Parastā siltuma strāva [Ith]: 10 A pie 50 °C temperatūras (122 °F).
Standarti:

VDE 0660
BS 5424
IEC 60947
NF C 63-110.
Produktu sertifikāti: CSA, UL.
Aizsardzības pakāpe (IP): IP2x saskaņā ar VDE 0106, nodrošinot aizsardzību pret cietiem objektiem, kas ir lielāki par 12 mm (aizsardzība pret lieliem instrumentiem un pirkstiem).
Ieslēgšanas spēja: 110 A pie 690 V AC saskaņā ar IEC 60947.
Atļautā īslaicīgā slodze:

80 A 1 sekundi
60 A 500 ms
110 A 100 ms.
Saistītā drošinātāja novērtējums: 10 A gG (līdz 690 V).
Minimālā ieslēgšanas strāva: 5 mA.
Minimālais ieslēgšanas spriegums: 17 V.
Izolācijas pretestība: >10 MΩ vadības ķēdei.
Vides temperatūra (uzglabāšanai): -50…80 °C (-58…176 °F).
Vides temperatūra (darbībai): -25…50 °C (-13…122 °F).

Izmantošana:

Rūpnieciskās automatizācijas sistēmas: Bieži tiek izmantots kā papildinājums pie kontaktoriem, lai vadītu papildu ierīces, piemēram, gaismas signālus, iekārtu ieslēgšanas/izslēgšanas procesus.
Ražošanas līnijas: Piemērots rūpnieciskajām ražošanas līnijām, kur nepieciešams savienot vai vadīt vairākas sistēmas vienlaikus.
Elektroierīču vadība: Palīdz vadīt elektroenerģiju gan apkures, ventilācijas, gaisa kondicionēšanas (HVAC) sistēmās, gan lielākās elektroshēmās.
Aizsardzības un signalizācijas sistēmas: Papildus kontakts var tikt izmantots brīdinājuma un signalizācijas sistēmās, lai informētu par iekārtas stāvokli vai kļūdām.
Priekšrocības:

Liels uzticamība un ilgmūžība: Momentānie kontakti nodrošina ātru un precīzu darbību, kas nodrošina ilgu kalpošanas laiku un samazina kļūmju iespējamību.
Augsta darba uzticamība: Augsts nominālais spriegums un liela ieslēgšanas spēja (110 A pie 690 V) ļauj šim komponentam darboties pat pie lielām slodzēm.
Saderība ar daudzām sistēmām: Atbilst dažādiem rūpniecības standartiem un sertifikātiem, piemēram, VDE, IEC, CSA, UL, tādējādi nodrošinot universālismu un drošību.
Aizsardzība pret mitrumu un nelabvēlīgiem vides apstākļiem: IP2x aizsardzība pret putekļiem un ūdens iekļūšanu nodrošina ilgāku kalpošanas laiku, īpaši grūtākos apstākļos.
Trūkumi:

Cena: Papildus kontakti, īpaši augstas kvalitātes, piemēram, LA1KN11, var būt dārgāki nekā vienkārši kontaktori vai vadības ierīces, tādējādi tas var palielināt kopējās sistēmas uzstādīšanas izmaksas.
Nepieciešama papildu uzstādīšana: Tā kā tas ir papildu komponents pie kontaktoriem, tas prasa papildu uzstādīšanu, kas var pagarināt uzstādīšanas laiku.
Piemērots tikai noteiktiem darba apstākļiem: Lai gan šis papildus kontakts nodrošina augstu darbības uzticamību, tas ir piemērots tikai zemākām temperatūrām un ne vienmēr var tikt izmantots ļoti mitros vai ekstremālos apstākļos.
Papildus kontakts ir uzticams, augstas kvalitātes komponents, kas paredzēts izmantošanai ar kontaktoriem, lai nodrošinātu precīzu un ātru vadību rūpnieciskajās un automatizētajās sistēmās. Tā augstā sprieguma un strāvas tolerances spēja, kopā ar augstu aizsardzību pret vides apstākļiem, nodrošina uzticamu darbību, taču cena un uzstādīšanas prasības var būt neērtas dažiem lietotājiem. Tas ir ideāls risinājums rūpnieciskajās un komerciālajās jomās, kur nepieciešama augsta līmeņa vadības sistēmu komponentu uzticamība.
