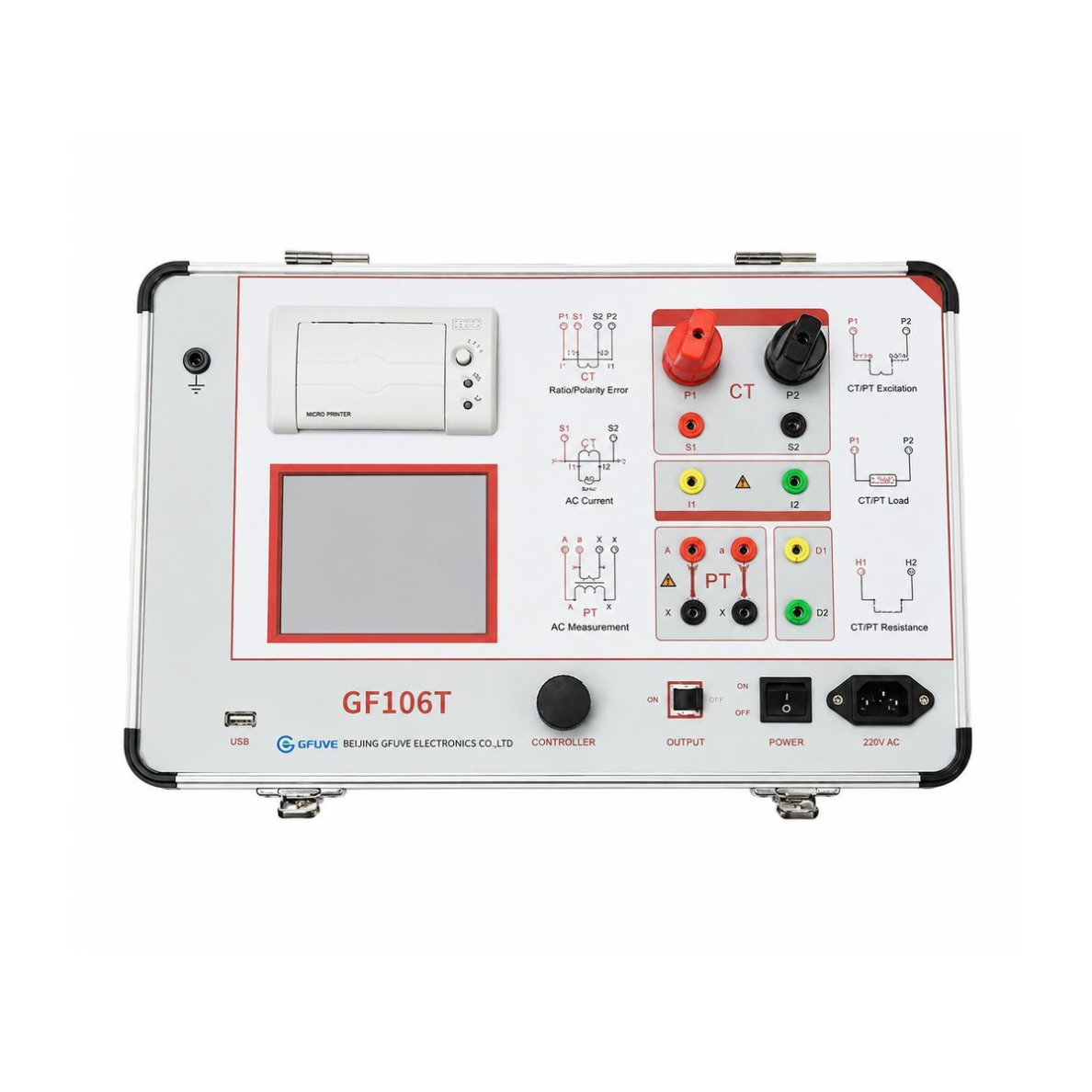

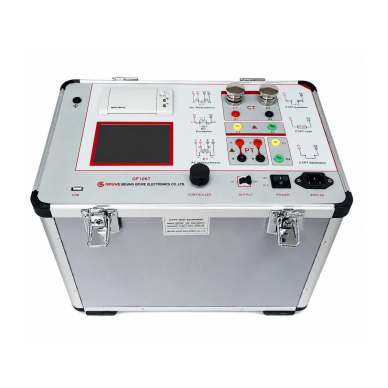

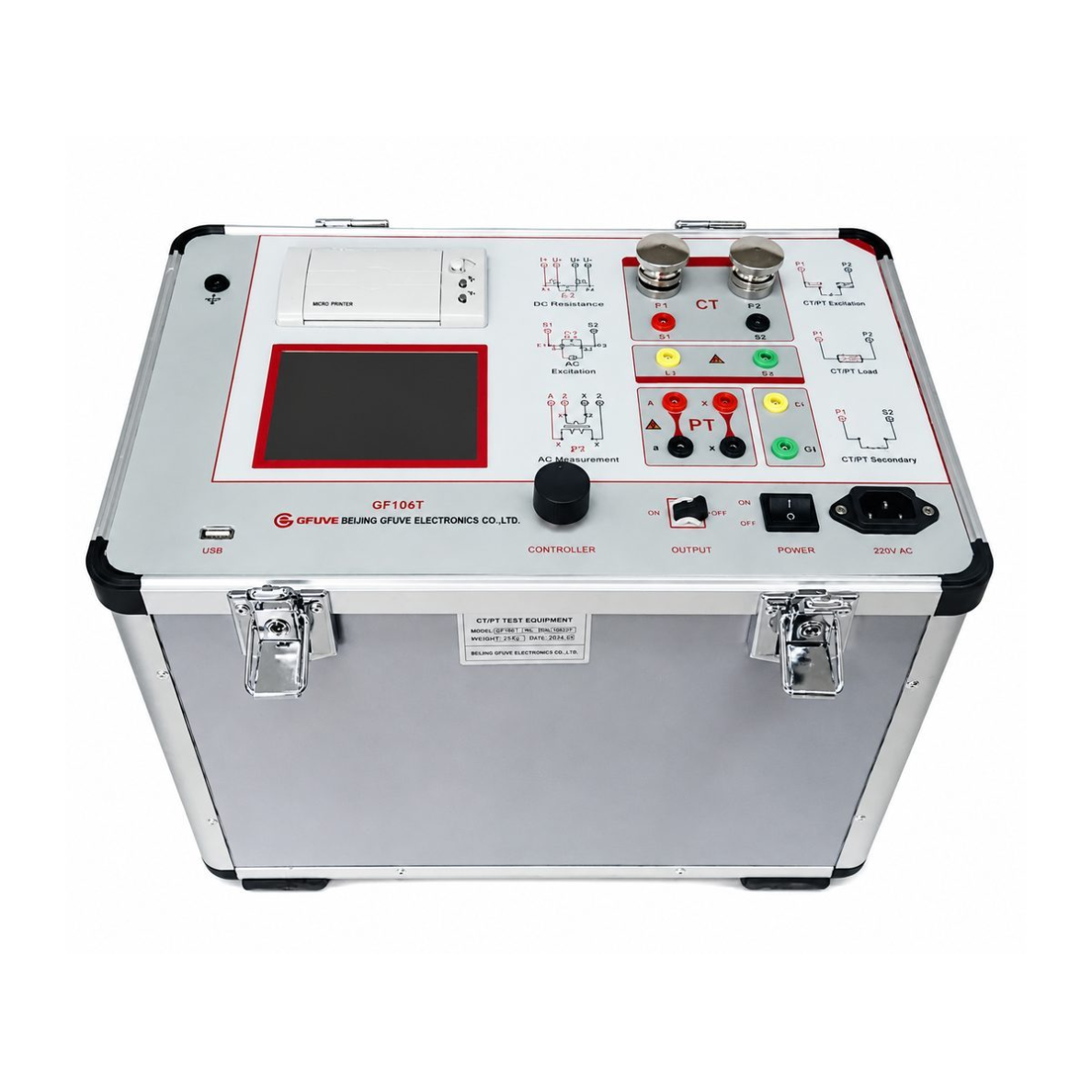

Pārnēsājams CT/PT transformatoru testeris | strāvas un sprieguma transformatoru analizators | 0–1000 A | 0–2500 V | precizitāte līdz 0,2 % | USB | LCD

Tehniskās specifikācijas

Produkta tips: pārnēsājams CT/PT transformatoru testeris
Paredzētais lietojums: strāvas transformatoru CT un sprieguma transformatoru PT pārbaude
Kopējā mērījumu precizitāte: līdz ≤0,2 %
Strāvas diapazons: 0–1000 A
Lielas strāvas izeja: 0–1000 A

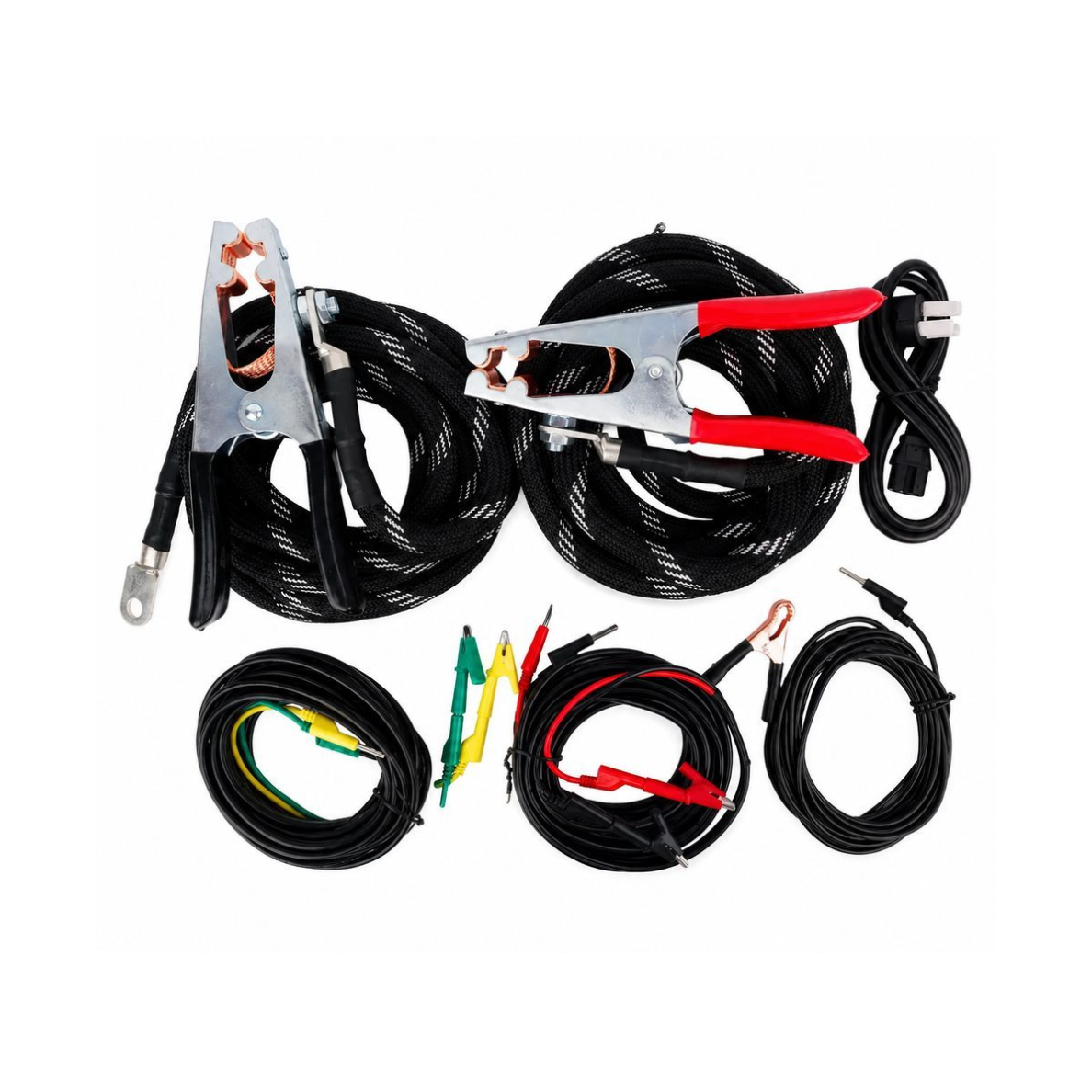

Lielas strāvas kabelis: 4 m, 95 mm²
Magnētizācijas sprieguma izeja: 0–2500 Vrms
Magnētizācijas strāvas izeja: 0–5 Arms, līdz 20 A maksimālā vērtība
Barošana: AC 230 V ±10 %
Frekvence: 50 Hz vai 60 Hz, izvēlama
Displejs: 5,6 collu LCD displejs ar apgaismojumu
Komunikācijas saskarne: USB
PC vadības programmatūra: pēc izvēles
Printeris: termoprinteris

Sekundārā tinuma DC pretestības mērīšana
Mērījumu diapazons: 0,1–300 Ω
Precizitāte: ≤0,2 %
Izmēri: 400 x 250 x 250 mm
Svars: ≤22 kg
Darba temperatūra: no -10 °C līdz +50 °C
Uzglabāšanas temperatūra: no -40 °C līdz +70 °C
Relatīvais mitrums: ≤95 %, bez kondensācijas
Darba augstums: līdz 2000 m virs jūras līmeņa

Sekundārās faktiskās slodzes mērīšana
Mērījumu diapazons: 0,1 VA – 1000 VA
Precizitāte: ≤0,2 %

CT/PT fāzes kļūdas mērīšana
Precizitāte: ±4 min
Izšķirtspēja: 0,01 min

CT transformācijas attiecības kļūdas mērīšana
Mērījumu diapazons: līdz 25000 A / 5 A vai 5000 A / 1 A
Precizitāte: ≤0,2 %

PT transformācijas attiecības kļūdas mērīšana
Mērījumu diapazons: 1–500 kV
Precizitāte: ≤0,2 %

Funkcijas

CT strāvas transformatoru testēšana – pārbauda strāvas transformatoru darbību, precizitāti un tehnisko stāvokli
PT sprieguma transformatoru testēšana – ļauj pārbaudīt sprieguma transformatoru attiecību un mērījumu kļūdu
Attiecības kļūdas mērīšana – parāda, vai CT/PT transformators precīzi pārraida mērīto strāvu vai spriegumu
Fāzes kļūdas mērīšana – palīdz novērtēt fāzes nobīdi, kas ir svarīga elektroenerģijas uzskaitei un aizsardzības sistēmām
Sekundārā tinuma DC pretestības mērīšana – ļauj pārbaudīt tinuma, vadu un kontaktu stāvokli
Sekundārās slodzes mērīšana – nosaka transformatora sekundārās ķēdes faktisko slodzi VA vienībās
Magnētizācijas raksturlīkņu pārbaude – palīdz novērtēt CT transformatora serdes stāvokli un piesātinājuma punktu
Lielas strāvas tests līdz 1000 A – ļauj veikt primārās strāvas testus apstākļos, kas ir tuvāki reāliem darba apstākļiem
USB datu pārraide – nodrošina iespēju pārsūtīt mērījumu rezultātus uz datoru
Rezultātu drukāšana – termoprinteris ļauj ātri izdrukāt testa rezultātus uz vietas

Lietošana

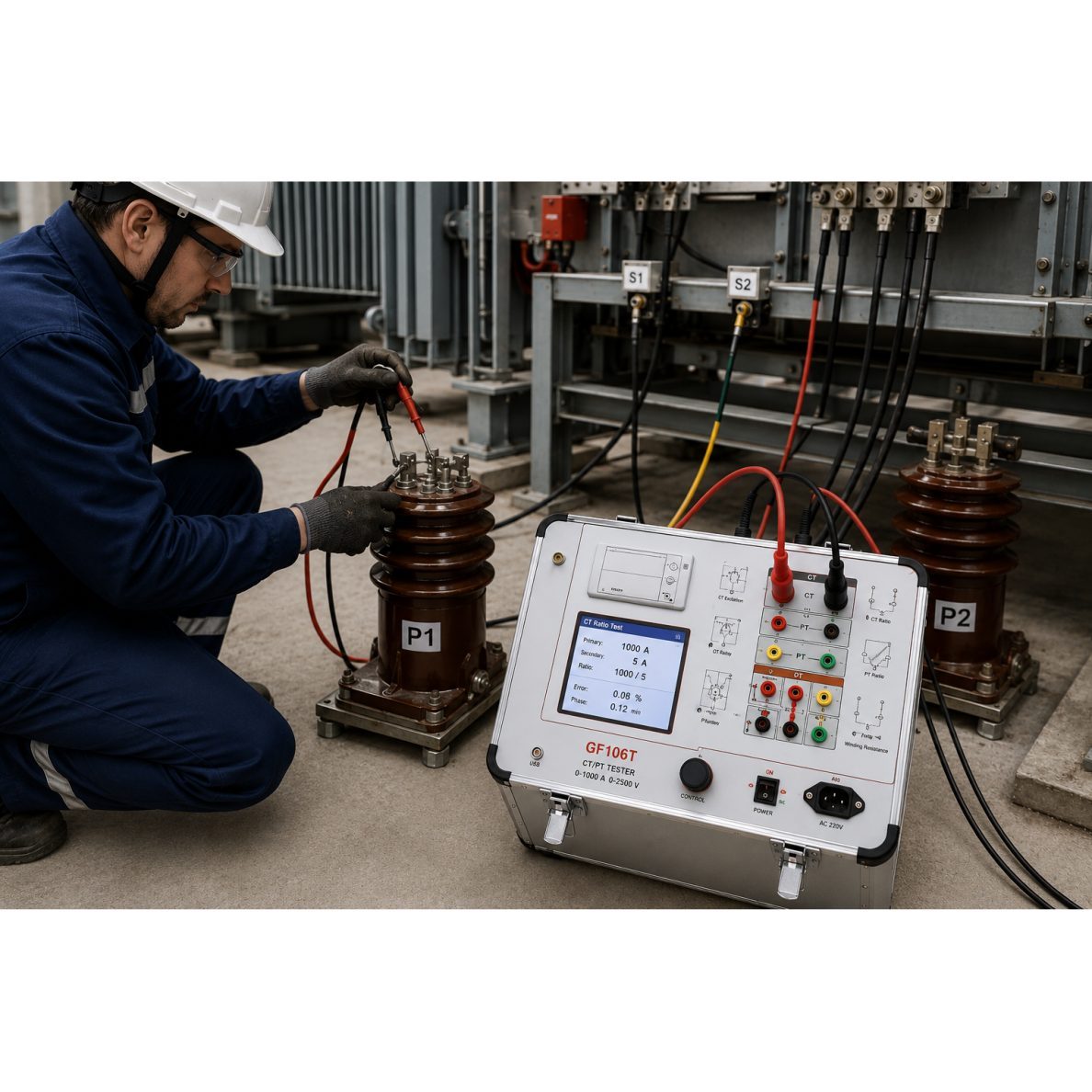

Enerģētikas uzņēmumiem: Piemērots elektrotīklu operatoriem, apakšstaciju apkopes speciālistiem un enerģētikas uzņēmumiem, kas regulāri pārbauda strāvas un sprieguma transformatorus. Ierīce palīdz novērtēt mērķēžu precizitāti, uzskaites uzticamību un transformatoru tehnisko stāvokli.

Elektromontieriem: Testeris ir aktuāls, montējot vai pārbaudot uzskaites skapjus, strāvas transformatorus, skaitītāju ķēdes, releju aizsardzības sistēmas un industriālos elektro sadales skapjus. Ierīce ļauj ātrāk noteikt nepareizu pieslēgumu, slodzes neatbilstību vai transformatora kļūdu.

Inženieriem un tehniskās apkopes speciālistiem: Palīdz veikt profilaktiskos testus, ekspluatācijas mērījumus, bojājumu diagnostiku un tehnisko atskaišu sagatavošanu. USB saskarne un PC programmatūra ļauj ērti uzkrāt testu datus.

Metroloģijas un testēšanas laboratorijām: Pateicoties precizitātei līdz 0,2 %, attiecības un fāzes kļūdas mērīšanas funkcijām, ierīci var izmantot laboratorijās, kur nepieciešama precīza CT/PT transformatoru analīze, salīdzinošie testi un protokolēšana.

Rūpniecības uzņēmumiem: Noderīga ražošanas iekārtu elektroenerģijas uzskaites, transformatoru apakšstaciju, sadales skapju, aizsardzības ķēžu un enerģijas monitoringa sistēmu pārbaudei.

Plusi

Pārbauda gan CT strāvas transformatorus, gan PT sprieguma transformatorus
Lielas strāvas izeja līdz 1000 A
Magnētizācijas sprieguma izeja līdz 2500 Vrms
Plašs darba temperatūras diapazons no -10 °C līdz +50 °C

Mīnusi

Augstu testa spriegumu un strāvu dēļ ierīci drīkst izmantot tikai kvalificēti speciālisti
Svars līdz 22 kg – transportējama, bet nav ļoti viegla

FAQ

Kam paredzēts šis testeris?

Šis testeris ir paredzēts strāvas transformatoru CT un sprieguma transformatoru PT testēšanai. To izmanto attiecības kļūdas, fāzes kļūdas, sekundārā tinuma pretestības, slodzes, magnētizācijas raksturlīkņu un citu transformatoru parametru pārbaudei.

Vai šī ierīce ir piemērota elektroenerģijas uzskaites transformatoru pārbaudei?

Jā, ierīce ir piemērota CT un PT transformatoru pārbaudei, kas tiek izmantoti elektroenerģijas uzskaites sistēmās. Tā ļauj novērtēt, vai transformatori precīzi pārraida mērītos parametrus uz skaitītājiem, aizsardzības relejiem vai mērīšanas iekārtām.

Kāda ir šī testera maksimālā izejas strāva?

Lielas strāvas izeja ir 0–1000 A, tāpēc ierīci var izmantot primārās strāvas testiem un profesionālai CT transformatoru analīzei.

Vai ierīce ir piemērota darbam ārā?

Ierīce var darboties temperatūrā no -10 °C līdz +50 °C un līdz 95 % relatīvajam mitrumam bez kondensācijas, taču tā nav hermētiska ierīce, kas paredzēta āra apstākļiem. Lietojot ārā, tā jāaizsargā no lietus, putekļiem, kondensāta un mehāniskiem bojājumiem.
