  • Jauns   Pārsprieguma aizsardzības ierīce T1+T2 (B+C) | 4P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,5 kV | Promfactor Baltic MOP4-BC275/20
    Jauns   Pārsprieguma aizsardzības ierīce T1+T2 (B+C) | 4P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,5 kV | Promfactor Baltic MOP4-BC275/20 1

    Pārsprieguma aizsardzības ierīce T1+T2 (B+C) | 4P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,5 kV | Promfactor Baltic MOP4-BC275/20

    Kods: MOP4-BC275/20
    Svītrkodu: 4772151000982
    Jautāt
    Cena 67.61 € ar PVN
    ( 55.88 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Promfactor Baltic MOP4-BC275/20 – četrpolu pārsprieguma aizsardzības ierīce, ko ražotājs pieskaita B+C (T1+T2) klasei. In 20 kA, Imax 40 kA (8/20 µs), Up < 1,5 kV, Uc 275 V. Montāža uz DIN sliedes ievada sadalnē.

  • Apraksts

    Pārsprieguma aizsardzības ierīce T1+T2 (B+C) | 4P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,5 kV | Promfactor Baltic MOP4-BC275/20

    Promfactor Baltic MOP4-BC275/20 – četrpolu pārsprieguma aizsardzības ierīce, ko ražotājs pieskaita B+C (T1+T2) klasei. In 20 kA, Imax 40 kA (8/20 µs), Up < 1,5 kV, Uc 275 V. Montāža uz DIN sliedes ievada sadalnē.

    Galvenā doma:
    T1+T2 ierīce ievadā novada uz zemi daļējo zibens strāvu, kas nāk pa līniju vai caur ēkas zemējumu, un ierobežo pārspriegumu instalācijā. Tā ir pirmā pakāpe – jutīgām ķēdēm pēc tās bieži vēl vajag T2 vai T3.
    Klase
    T1+T2 / I+II / B+C
    Imax (8/20 µs)
    40 kA
    Up
    < 1,5 kV
    Shēma
    4P

    Darbības princips

    SPD montē ievada sadalnē uz DIN sliedes pēc iespējas tuvāk ievadam un pieslēdz paralēli: fāzes (un N) – pie SPD spailēm, kopējo spaili – pie galvenās zemējuma kopnes. Pirms SPD – rezerves drošinātājs atbilstoši ražotāja noteiktajai robežvērtībai.

    Normālā režīmā varistors praktiski nevada strāvu. Rodoties pārspriegumam, tā pretestība nanosekundēs krītas, un daļējā zibens strāva (10/350 µs) vai komutācijas impulss (8/20 µs) tiek novadīts uz zemējumu.

    Instalācijā paliek spriegums, kas nepārsniedz Up (šim modelim < 1,5 kV) un ko iztur sadalnes aparāti. Pārkarsis vai nolietojies modulis atvienojas no tīkla, un indikators kļūst sarkans.

    Ar ko noderīgs Promfactor Baltic MOP4-BC275/20?
    Promfactor Baltic MOP4-BC275/20 ievadā ierobežo pārspriegumu līdz < 1,5 kV (In 20 kA, Imax 40 kA). Iimp (10/350 µs) vērtību precizējiet pēc ražotāja deklarācijas – no tās atkarīgs, vai ierīce der ēkai ar zibensaizsardzību.

    Tehniskās specifikācijas

    Preces veids Pārsprieguma aizsardzības ierīce T1+T2
    Ražotājs / modelis Promfactor Baltic MOP4-BC275/20 (EAN 4772151000982)
    Klase (IEC / EN 61643-11) T1+T2 / I+II / B+C
    Polu skaits / shēma 4P – trīsfāžu TN-S tīklam: L1, L2, L3, N → PE
    Nominālais spriegums Un 230 V AC
    Maks. ilgstošais darba spriegums Uc 275 V AC
    Impulsa strāva Iimp (10/350 µs) ražotāja datos nav skaidri norādīts – pieprasiet deklarāciju
    Nominālā izlādes strāva In (8/20 µs) 20 kA
    Maks. izlādes strāva Imax (8/20 µs) 40 kA
    Aizsardzības līmenis Up < 1,5 kV
    Īslaicīgs pārspriegums UT (TOV) 335 V / 5 s
    Nostrādes laiks tA < 25 ns
    Maks. rezerves drošinātājs 160 A gG (piegādātāja dati; ja ievada drošinātājs lielāks – atsevišķs drošinātājs ierīcei)
    Īsslēguma strāvas izturība ISCCR 25 kA
    Spailes līdz 35 mm², 3,0 N·m
    Stāvokļa indikācija Lodziņš: zaļš – darbojas, sarkans – nomainīt moduli
    Standarts IEC / EN 61643-11
    Montāža DIN sliede 35 mm
    Aizsardzības pakāpe IP20
    Darba temperatūra −40…+70 °C

    Galvenās funkcijas

    • Komutācijas pārspriegumu ierobežošana – In 20 kA un Imax 40 kA (8/20 µs) – no tīkla pārslēgšanām, motoriem un transformatoriem.
    • Aizsardzības līmenis Up < 1,5 kV – sadalnes aparātiem un ierīcēm ar 2,5 kV vai lielāku izturību.
    • Termiskais atvienotājs – nolietojies varistors atvienojas no tīkla, samazinot ugunsgrēka risku.
    • Stāvokļa indikators – zaļa / sarkana krāsa parāda, vai modulis vēl aizsargā.
    • Īsslēguma izturība – ISCCR 25 kA, īslaicīgs pārspriegums UT 335 V / 5 s (piegādātāja dati).

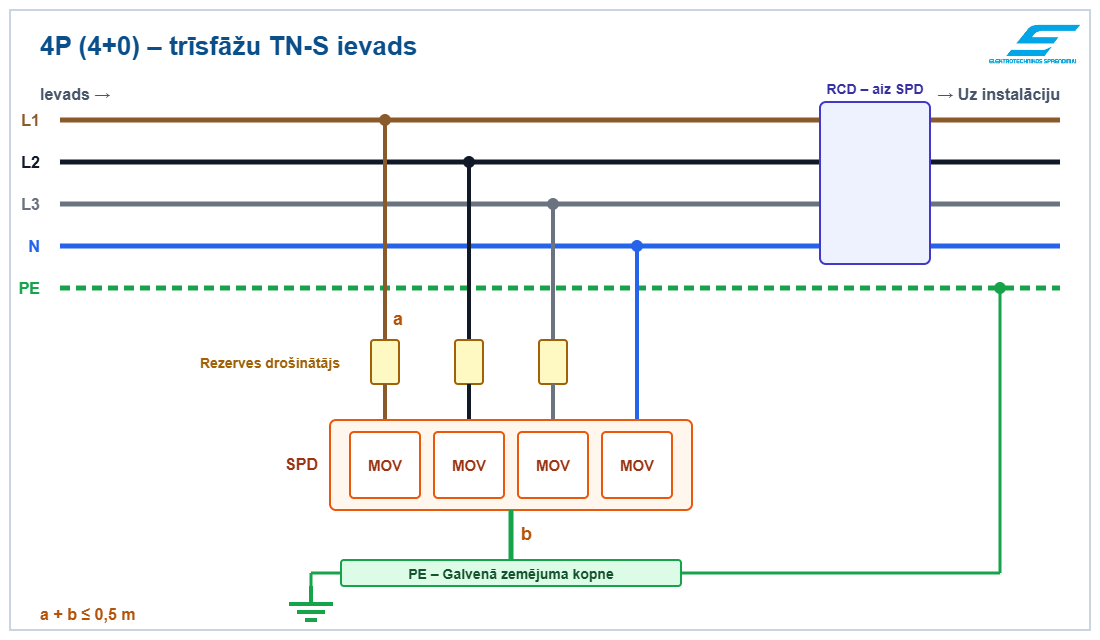

    Pieslēguma shēma – 4P (4+0) – trīsfāžu TN-S ievads

    4P (4+0) – trīsfāžu TN-S ievads – Promfactor Baltic MOP4-BC275/20 | elsprendimai.eu
    ☝ Noklikšķiniet uz shēmas – atvērsies palielināta versija.
    ⚠ Shēma ir ieteikuma rakstura un var saturēt neprecizitātes. Pirms pieslēgšanas pārbaudiet to pēc ražotāja instrukcijas un marķējuma uz ierīces.
    Par montāžu atbild kvalificēts elektriķis, kas to veic. UAB „Elektrotechnikos sprendimai“ neatbild par pieslēgšanu un iespējamām kļūdām.

    Biežākās pieslēgšanas kļūdas

    ✗ Gari vadi līdz SPD un PE Katrs papildu metrs pieskaita aptuveni 1 kV pie Up – aizsardzība vairs nedarbojas. Kopējais vadu garums – līdz 0,5 m.
    ✗ SPD aiz parasta RCD Izlādes strāva plūst caur RCD – tas nostrādā vai sabojājas. SPD – pirms RCD vai aiz S tipa RCD.
    ✗ 4P (4+0) TT tīklā Bojāta varistora L–PE bojājuma strāva ir par mazu, lai drošinātājs pārdegtu – uz korpusiem paliek spriegums. TT tīklam – tikai „3+1“.
    ✗ PE pie tuvākās spailes, nevis pie kopnes Ceļš caur citu aparātu spailēm pievieno induktivitāti un bīstami paaugstina spriegumu sadalnē. PE – tieši uz galveno zemējuma kopni.
    ✗ Tikai T2 ēkā ar zibensaizsardzību T2 SPD nav paredzēts daļējai zibens strāvai (10/350 µs) un var eksplodēt. Ja ēkai ir zibensaizsardzība, ievadā nepieciešams T1+T2.

    Ar ko atšķiras no līdzīgiem modeļiem?

    • Promfactor Baltic MOP1-BC275/20 – 1P | 20 kA (8/20) | Up < 1,8 kV – Cita shēma – 1P – viens pols; shēmu veido no vairākiem moduļiem (piem., L–PE un N–PE vienfāzes TN-S ievadam).
    • LSP FLP7-275/4S – 4P TN-S | Iimp 7 kA | Up ≤ 1,5 kV – Cits ražotājs. Ar signālkontaktu.
    • SCHELINGER A51-SPD02-4P-B+C – 4P | Iimp 8 kA | Up ≤ 1,5 kV – Cits ražotājs.

    Kur izmanto?

    • Privātmājas ievada sadalne, ja māju baro gaisvadu līnija
    • Ēkas ar zibensaizsardzību – ievads vai galvenā sadalne
    • Saimniecības, noliktavu un ražošanas ēkas ar garām līnijām
    • Siltummezgli, sūkņu stacijas, katlu mājas
    • Saules elektrostacijas AC puse – sadalne, kurai pieslēgts invertors
    • Sakaru, apsardzes un videonovērošanas sistēmu sadalnes
    • Atsevišķas ēkas, ko baro ar kabeli no galvenās ēkas
    • Sadalņu izgatavošana un modernizācija atbilstoši zibensaizsardzības projektam

    Izvēle un montāža

    • Shēmu izvēlieties pēc tīkla: TN-C – 3P starp L un PEN, TN-S – 4P (4+0), TT – tikai „3+1“ ar N–PE dzirksteļspraugu.
    • Ja ir zibensuztvērējs, vērtība atkarīga no aizsardzības līmeņa (LPL): LPL III–IV parasti pietiek ar 12,5 kA uz polu, LPL I–II vajag vairāk – aprēķināsim.
    • 5–8 kA uz polu modeļus izvēlieties tur, kur zibensuztvērēja nav, bet apdraudējums nāk pa gaisvadu līniju.
    • Ierīci montē ievadā pirms noplūdes strāvas slēdža (vai aiz S tipa RCD), lai izlādes strāva neplūstu caur RCD.
    • Rezerves drošinātājs – ražotāja robežās; ja ievada drošinātājs ir lielāks, ierīcei lieciet atsevišķu (piem., 125 A gG).

    Izmantošana atbilstoši vajadzībām

    Mājas īpašniekam.
    Viena DIN moduļu rinda ievadā pasargā katlu, siltumsūkni, invertoru un sadzīves tehniku no pārspriegumiem, kas rodas negaisa laikā.
    Elektriķim.
    Skaidras shēmas TN-C, TN-S un TT tīkliem, maināmi moduļi – viegli uzstādīt un apkalpot pēc negaisa.
    Projektētājam.
    Deklarētas Iimp, In, Imax un Up vērtības atbilstoši IEC / EN 61643-11 – var iekļaut zibensaizsardzības projektā un izvēlēties koordināciju ar T2 / T3.

    Praktiskais pielietojums

    Ja lauku māju baro gaisvadu līnija un pēc katra negaisa sabojājas katla kontrolieris vai maršrutētājs, ievada sadalnē pirms RCD uzstādiet T1+T2 SPD ar īsiem vadiem līdz zemējuma kopnei, bet pie jutīgās elektronikas – T2 vai T3 pakāpi.

    Priekšrocības

    • Ražotājs pieskaita B+C (T1+T2) klasei
    • Up < 1,5 kV – piemērots standarta sadalnes aparātiem
    • Termiskais atvienotājs un stāvokļa indikācija
    • Īsslēguma strāvas izturība ISCCR 25 kA

    Trūkumi / ierobežojumi

    • Neaizstāj T2 / T3 aizsardzību sadalnēm tālu no ievada un jutīgai elektronikai
    • Iimp (10/350 µs) ražotāja datos norādīts neskaidri – ēkai ar zibensaizsardzību pirms pasūtīšanas pieprasiet deklarāciju
    • Ražotāja datu lapa nav publiski pieejama – parametri pēc piegādātāja datiem

    ⚡ Drošības un montāžas piezīmes

    • Montējiet tikai pēc sprieguma atslēgšanas; pārbaudiet sprieguma neesamību visos polos.
    • SPD pieslēdziet pirms noplūdes strāvas slēdža (RCD) vai aiz S tipa RCD.
    • PE vads līdz galvenajai zemējuma kopnei – ne tievāks par 16 mm² Cu, pēc iespējas īsāks un bez cilpām.
    • Rezerves drošinātāja vērtība – atbilstoši ražotāja robežvērtībai; ja ievada drošinātājs ir lielāks, paredziet SPD atsevišķu drošinātāju.
    • Pirms izolācijas pretestības mērīšanas izņemiet moduļus vai atvienojiet SPD.
    • Darbus veic kvalificēts elektriķis; pēc negaisa pārbaudiet indikatorus.
    ☝ No pieredzes
    • Šim modelim ražotāja datos Iimp (10/350 µs) vērtība nav skaidri norādīta. Ja ēkai ir zibensuztvērējs, pirms pasūtīšanas pieprasiet mums ražotāja deklarāciju vai izvēlieties ierīci ar apstiprinātu Iimp (piem., LSP FLP12.5).
    • Pirms pērkat 4P, pārbaudiet, vai ievads tiešām ir TN-S (atsevišķi N un PE). Daudzi ievadi Baltijā vēl ir TN-C – PEN dala sadalnē, un ierīci pieslēdz pēc sadalīšanas punkta.
    • Vadi līdz ierīcei un no tās līdz PE – pēc iespējas īsāki, kopējais garums līdz 0,5 m. Katrs lieks metrs pievieno ap 1 kV pie Up, un aizsardzība zaudē jēgu.
    • PE vadu vediet tieši uz galveno zemējuma kopni, nevis caur citu aparātu spailēm. T1 ķēdē – ne mazāk kā 16 mm² Cu.
    • Pirms izolācijas pretestības mērīšanas (500–1000 V) izņemiet moduļus vai atvienojiet ierīci – citādi megommetrs rādīs „noplūdi“, un moduļi var tikt bojāti.
    • Pēc katra negaisa un vismaz reizi gadā pārbaudiet indikatoru. Objektā turiet rezerves moduli – nomaiņa aizņem minūti: atvienojiet tikai ierīces rezerves drošinātāju vai automātslēdzi, visa sadalne nav jāatslēdz.
    • Ja līdz gala sadalnēm ir vairāk par 10 m vai tur ir jutīga elektronika, tur lieciet atsevišķu T2 vai T3 ierīci – ar ievadu vien nepietiek.
    ☝ Elsprendimai.eu iesaka: SPD būs nepieciešami arī drošinātāji un to turētāji rezerves aizsardzībai, potenciālu izlīdzināšanas kopne zemējumam, bet apakšsadalnēm un jutīgai elektronikai – T2 un T3 SPD. Visu sistēmu palīdzēs saplānot T1+T2 izvēles ceļvedis.

    Ātrais izvēles ceļvedis

    T1+T2 / I+II / B+C
    40 kA
    < 1,5 kV
    4P

    Piemērots, ja nepieciešams:

    • Aizsargāt ievadu bez zibensaizsardzības, ja māju baro gaisvadu līnija
    • B+C klases ierīces ievada sadalnē
    • In, Imax un Up vērtības no piegādātāja datiem

    Pirms lietošanas pārbaudiet:

    • Tīkla sistēmu: TN-C, TN-S vai TT – no tās atkarīga shēma
    • Vai ir zibensaizsardzība un kāds ir zibensaizsardzības līmenis (LPL) – no tā atkarīga Iimp
    • Ievada drošinātāja vērtību un vietu sadalnē, lai vadi būtu īsi

    Svarīgs atgādinājums: T1+T2 SPD ievadā neaizstāj zibensaizsardzību, zemējumu un T2 / T3 aizsardzību attālās sadalnēs – tā ir tikai pirmā pakāpe.

    BUJ

    Vai pietiek tikai ar T1+T2 ierīci ievadā?
    Mazai mājai, kur visas sadalnes ir blakus ievadam, bieži pietiek. Ja ir sadalnes tālāk par 10 m, invertors, katlu telpa ar elektroniku vai serveru telpa – tur papildus lieciet T2 vai T3.
    Ko darīt, ja indikators kļuvis sarkans?
    Modulis ir nostrādājis un vairs neaizsargā. Nomainiet to ar tās pašas sērijas moduli – pamatne un vadi paliek.
    Kad vajag 12,5 kA, un kad pietiek ar 5–8 kA?
    Ja ēkai ir zibensuztvērējs – 12,5 kA uz polu vai vairāk atbilstoši LPL. Bez tā, ja māju baro gaisvadu līnija, parasti pietiek ar 5–8 kA uz polu; 5 kA – mazāka riska objektiem ar īsu ievadu.
    Kādu vadu izmantot pieslēgšanai?
    Fāzēm – tāda paša vai mazāka šķērsgriezuma kā ievadam, bet ne tievāku par ražotāja minimumu; PE – ne mazāk kā 16 mm² Cu, abus pēc iespējas īsākus.
    Vai SPD jāzemē ar atsevišķu zemētāju?
    Nē, to pieslēdz galvenajai zemējuma kopnei, kurai pievienots ēkas zemētājs un potenciālu izlīdzināšana.
    Cik ilgi kalpo SPD?
    Tas atkarīgs no negaisu skaita un pārspriegumu lieluma; moduli nomainiet, kad indikators kļūst sarkans, un pārbaudiet to pēc katra spēcīga negaisa.
    Nezināt, kuru izvēlēties? Skatiet T1+T2 ierīču izvēles ceļvedi vai rakstiet mums – izvēlēsimies pēc jūsu sadalnes shēmas.

    Dokumenti un avoti

    Piegādātāja sniegtie tehniskie dati (ražotāja datu lapa nav publiski pieejama).

    Pārbaudīts 2026-10-17.

    Pārsprieguma aizsardzības ierīce T1+T2 (B+C) | 4P | In 20 kA | Imax 40 kA | Uc 275 V | Up < 1,5 kV | Promfactor Baltic MOP4-BC275/20

    Promfactor Baltic MOP4-BC275/20 – pārsprieguma aizsardzības ierīce, ko ražotājs pieskaita B+C (T1+T2) klasei: In 20 kA, Imax 40 kA, Up < 1,5 kV, Uc 275 V. Iimp – pēc ražotāja deklarācijas.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
