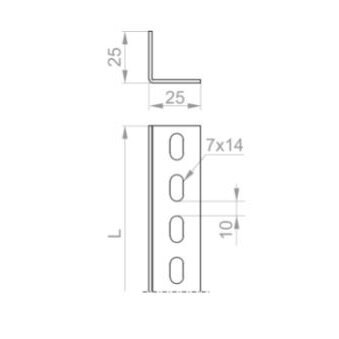

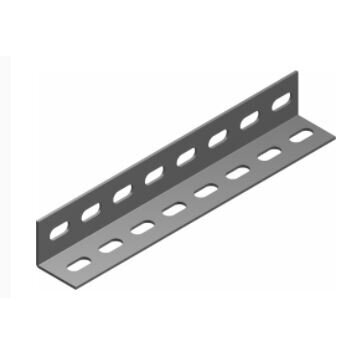

  • Perforēts leņķis | loksnes biezums | 1,5mm | 25x25 | L-2m | 620220 KTP25H25/2

    Kods: 620220

    Perforētais leņķis ir izturīgs un universāls montāžas elements, kas paredzēts elektrisko statīvu, skapju, korpusu un ietvaru stiprināšanas sistēmām. Izgatavots no augstas kvalitātes cinkota tērauda, tas nodrošina uzticamu un ilgstošu lietošanu gan iekštelpās, gan ārā. Regulārā perforācija ļauj viegli un ātri veikt stiprināšanas darbus.

    Svarīgi! Liela pasūtījuma apjoma gadījumā ir pieejamas jebkuras sekcijas līdz 3 metriem garumā.

  • Perforēts leņķis | Loknes biezums 1,5 mm | 25×25 mm | L=2 m | BAKS KTP25H25/2 | 620220

    L-veida tērauda profils ar vienmērīgu perforāciju abās malās — kompakts un universāls stiprinājuma elements kabeļu kanālu sistēmām, elektrisko skapju rāmjiem un plauktiem. Viens komponents nodrošina uzticamu, precīzi novietotu stiprinājumu bez papildus urbšanas.

    Galvenā ideja:
    Perforētais leņķis KTP25H25/2 ir paredzēts galvenokārt kabeļu kanālu sistēmu nesošajām konstrukcijām — sienas un griestu kronšteiniem, šķērssijām un skapju rāmju savienojumiem. 1,5 mm loknes biezums ar Sendzimira cinkojumu nodrošina pietiekamu stingrību vieglām un vidējām slodzēm, savukārt kompaktais 25×25 mm profils der tur, kur lielāki kronšteini ir pārāk apjomīgi. Standarta garums 2 m viegli tiek griests ar metāla zāģi vai leņķa slīpmašīnu līdz nepieciešamajam izmēram.
    Malas 25×25 mm
    Kompakts, plakans flanšs — piemērots šaurām konstrukcijām un ierobežotam montāžas dziļumam
    Loknes biezums 1,5 mm
    Sendzimira cinkots tērauds — korozijas aizsardzība atbilstoši PN-EN 10346:2015-09
    Garums 2 000 mm
    Viens profils — vairākas stiprinājuma pozīcijas; viegli sagriezts līdz nepieciešamajam izmēram
    Perforācija abās malās
    Stiprināšana ar bultām un kniedēm bez papildus urbšanas — ar vienādu soli visā garumā

    Konstrukcija un pielietojums

    KTP25H25/2 ir vienādmalu (simetrisks) L-veida tērauda profils, kur abas 25 mm platas malas ir izgatavots no viena Sendzimira cinkota tērauda loknes 1,5 mm biezumā. Perforācija iet cauri abām malām visā 2 m garumā ar vienmērīgu soli — stiprinājuma vieta tiek izvēlēta bez mērīšanas un urbšanas. BAKS klasificē šos leņķus grupā "Nesošie un montāžas elementi", kas tieši paredzēta elektrisko skapju, rāmju un kabeļu kanālu sistēmu komponentu savienošanai un nostiprināšanai.

    Montāžas shēma ir vienkārša: kronšteins tiek piestiprināts pie sienas, griestiem vai cita konstrukcijas elementa ar bultām caur malas perforāciju, bet otrā mala kļūst par atbalsta virsmu kabeļu kanālam, kāpņu sekcijai vai skapja daļai. Tur, kur konstrukcija prasa vairāk sekciju, kronšteini tiek savienoti ar paralēla mezgla vai pārklāšanās principu. Griešana līdz izmēram — ar metāla zāģi, metāla griešanas disku vai leņķa slīpmašīnu.

    Kāpēc KTP25H25/2 ir noderīgs?
    Kompaktais 25×25 mm profils piedāvā labu kompromisu starp stingrību un darba telpu: tur, kur lielāks kronšteins (35×35 vai 50×50 mm) ir pārāk liels vai smags, KTP25H25/2 ietaupa gan materiālu, gan vietu, saglabājot pietiekamu nesošo spēju vieglām slodzēm.

    Tehniskie raksturlielumi

    Izstrādājuma veids Perforēts leņķis (L-profils, vienādmalu)
    Ražotājs BAKS Kazimierz Sielski (Polija)
    Ražotāja kods / kataloga nr. KTP25H25/2 / 620220
    Malu izmēri (a × H) 25 × 25 mm (vienādmalu)
    Loknes biezums 1,5 mm
    Garums 2 000 mm (2 m)
    Materiāls (standarta izpildījums) Tērauds, Sendzimira cinkojums — PN-EN 10346:2015-09 (S)
    Citi virsmas apstrādes varianti F — karstā cinkošana (PN-EN ISO 1461); E — nerūsējošais tērauds; L — standarta RAL krāsojums
    Perforācija Abās malās, vienmērīgs solis visā garumā (BAKS standarta solis)
    Profila forma L (leņķis, 90°)
    Pielietojums pēc BAKS Nesošie elementi elektrisko skapju, rāmju un konstrukciju montāžai
    Daudzums kastē 10 gab. (20 m)

    Galvenās īpašības

    • Perforācija abās malās — bultas, kniedes un tapas tiek nostiprinātas jebkurā pozīcijā bez papildus urbšanas; ietaupa montāžas laiku un samazina kļūdu risku.
    • Vienādmalu L-profils 25×25 mm — simetriskais kronšteins ļauj stiprināt no abām pusēm vai pagriezt par 90°; piemērots šaurām konstrukcijām.
    • Sendzimira cinkojums — iekšējā un ārējā cinka korozijas aizsardzība; piemērots sausām un normāla mitruma telpām bez papildus pārklājuma.
    • Standarta garums 2 m — viens profils sedz vairākus montāžas attālumus; viegli sagriezts bez īpašiem instrumentiem līdz nepieciešamajam izmēram.
    • Savietojams ar BAKS sistēmu — kronšteins tiek izmantots kā atbalsts kabeļu kanāliem, kāpņu sekcijām un savienojuma rāmjiem vienā sistēmā.
    • Viegls un ērti lietojams — 1,5 mm siena nodrošina pietiekamu stingrību vieglām slodzēm, saglabājot nelielu profila izmēru.

    Kur tiek izmantots?

    • Kabeļu kanālu un kāpņu atbalsts — sienas vai griestu kronšteins kabeļu kanālam; leņķis savieno vertikālos stabus ar horizontālajiem balstiem.
    • Elektrisko skapju rāmju montāža — apakšējie, augšējie un sānu rāmju elementi saliktās konstrukcijās.
    • Plauktu un plauktu konstrukcijas — nesošās sijas noliktavās, serveru telpās, elektriskajās telpās.
    • Rūpnieciskā automatizācija — iekšējais rāmis un DIN sliedes pamatne vadības paneļos.
    • HVAC un cauruļvadu balsti — nelielas metāla konstrukcijas un cauruļu balsti tur, kur nepieciešami vienkārši leņķa savienojumi.
    • Celtniecība un apdare — vieglas metāla rāmju daļas, kur nav nepieciešams konstrukciju profils, bet svarīga tīra perforācija un taisns leņķis.
    • Rezerves un remonta materiāls — tiek glabāts krājumā kā universāls materiāls ātram remontam.

    Priekšrocības

    • Perforācija abās malās — stiprināšana jebkurā pozīcijā bez urbšanas
    • Sendzimira cinkojums — efektīva korozijas aizsardzība sausās un normāla mitruma telpās
    • Universāls: kabeļu kanālu balsti, rāmji, plaukti, vadības paneļu interjers
    • Savietojams ar BAKS sistēmu: kabeļu kanāli, kāpnes, kronšteini
    • Viegli sagriezts līdz izmēram bez īpašiem instrumentiem
    • Garums 2 m — racionāla uzglabāšana un transportēšana

    Ierobežojumi

    • Siena 1,5 mm — nav paredzēta smagām slodzēm; vidējām un smagām konstrukcijām izvēlieties KTC25H25/2 (2,0 mm) vai KTP35H35/2 (35×35 mm)
    • Standarta izpildījums (S) — tikai sausām un normāla mitruma telpām; agresīva vide prasa F vai E izpildījumu
    • Nav speciāla aizsargpārklājuma — āra lietošanai precizējiet apstrādi
    • Perforācija ir rūpnīcā fiksēta — soli nevar mainīt

    Montāžas norādījumi

    • Griešanas laikā valkājiet aizsargbrilles — metāla skaidas ir asas; nogrieztās malas noapaļojiet ar vīli.
    • Slodzes aprēķins — pirms nesošās konstrukcijas projektēšanas pārbaudiet, vai profils tiek izmantots paredzētajam mērķim: KTP 1,5 mm ir paredzēts vieglām, nekonstruktīvām slodzēm.
    • Bultas un paplāksnes — izmantojiet pareiza diametra bultas atbilstoši perforācijas cauruma izmēram; pārāk liela bulta var deformēt malu.
    • Agresīva vide — ja vides mitrums ir augsts vai paredzēta āra lietošana, pasūtiet F (karstā cinkošana) izpildījumu; standarta S izpildījums tam nav piemērots.
    • Elektroinstalācijas konstrukcijas — zemēšanas un potenciālu izlīdzināšanas prasības pārbaudiet atbilstoši piemērojamajam standartam (piem., PN-EN IEC 61439).

    Ātrā atlases rokasgrāmata — BAKS leņķu sērija

    Modelis Malas Biezums Tipiskais pielietojums
    KTP25H25/2 ← jūs esat Šeit 25×25 mm 1,5 mm Viegli kabeļu kanālu balsti, skapja interjers, mazas rāmju daļas
    KTC25H25/2 25×25 mm 2,0 mm Tas pats izmērs, lielāka slodze — uzticamāks savienojums
    KTP35H35/2 35×35 mm 1,5 mm Platāka mala — kabeļu kanālu un skapju balsti, universāli rāmji
    KTT50H50/2 50×50 mm 3,0 mm Smagas konstrukcijas, rūpniecības rāmji, lielas slodzes

    Bieži uzdotie jautājumi

    ⚡
    Kāda ir atšķirība starp KTP25H25/2 un KTC25H25/2?
    KTP — loknes biezums 1,5 mm, KTC — 2,0 mm; abām sērijām ir vienādi 25×25 mm malu izmēri, taču KTC iztur lielākas slodzes un ir izturīgāka pret mehāniskiem triecieniem.
    ⚡
    Vai leņķi var izmantot ārā?
    Standarta S izpildījums (Sendzimira cinkojums) nav paredzēts ilgstošai āra lietošanai — izvēlieties F (karstā cinkošana) vai E (nerūsējošais tērauds) izpildījumu; tiek piegādāts pēc pasūtījuma.
    ⚡
    Vai var pasūtīt 3 m garumu?
    KTP25H25 sērijā ir standarta garumi 2 m un 3 m; variants 3 m ir pieejams pēc pasūtījuma — sazinieties ar mums.
    ⚡
    Vai var atlasīt visus balstu sistēmas komponentus kopā?
    Jā — nosūtiet kabeļu kanāla tipu, platumu un balsus soli: mēs atlasīsim leņķus, šķērsbalstus un stiprinājuma elementus un sagatavosim pilnīgu piedāvājumu.

    Perforēts leņķis BAKS KTP25H25/2 | 1,5 mm | 25×25 mm | L=2 m | 620220

    Kompakts L-veida Sendzimira cinkots tērauda profils ar perforāciju abās malās — universāls materiāls kabeļu kanālu balstiem, elektrisko skapju rāmjiem un plauktiem, kur svarīgs precīzs stiprinājuma solis bez papildus urbšanas. Vieglām un vidējām slodzēm sausās un normāla mitruma telpās; agresīvai videi izvēlieties F (karstā cinkošana) vai E (nerūsējošais tērauds) izpildījumu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
