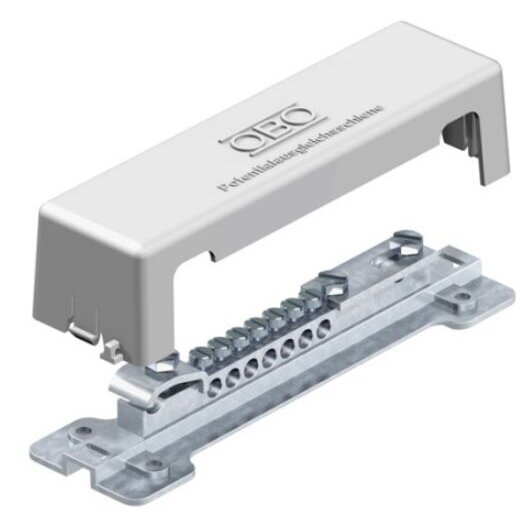

Potenciālu izlīdzināšanas kopne ar vāku | 7x25 mm² + Rd 8–10 + FL30 | 100 kA | OBO Bettermann | 5015073 1809

Tehniskās specifikācijas

Tips: Potenciālu izlīdzināšanas kopne ar vāku
Standarti: DIN VDE 0100-410/-540, DIN VDE 0185-305
Savienojumi:
7 x vadi līdz 25 mm² (vienkodolu / daudzkodolu)
Smalkvadu vadītāji līdz 16 mm²
1 x apaļš vadītājs Rd 8–10 mm
1 x lenta līdz FL30 vai Rd 8–10 mm
Zibens impulsa strāva: 100 kA (10/350 µs)
Kopnes materiāls: misiņš
Kontaktu virsma: niķelēta
Spailes: tērauda
Spaiļu pārklājums: galvanizēts (cinkots)
Vāks: polistirols (pelēks), plombējams, ar marķēšanas iespēju
Ražotājs: OBO Bettermann
Izcelsmes valsts: Vācija

Funkcijas

Potenciālu izlīdzināšana – izlīdzina dažādu vadītspējīgu daļu (cauruļu, konstrukciju, iekārtu) elektrisko potenciālu, samazinot bīstamas sprieguma starpības
Aizsardzība pret elektrošoku – samazina pieskāriena spriegumu bojājuma vai noplūdes gadījumā, nodrošinot cilvēku drošību
Zibens strāvas sadale – efektīvi novada zibens impulsa strāvu uz zemējuma sistēmu, aizsargājot iekārtas no bojājumiem
Centralizēts savienojuma punkts – ļauj kārtīgi un uzticami savienot vairākus vadītājus vienā vietā
Universāls vadītāju pieslēgums – atbalsta dažādus vadu tipus (vienkodolu, daudzkodolu, plakanus, apaļus), tāpēc piemērots dažādām sistēmām
Augsta kontaktu uzticamība – niķelēti kontakti un cinkotas spailes nodrošina labu elektrovadītspēju un ilgmūžību
Mehāniskā un vides aizsardzība – vāks aizsargā no putekļiem, nejaušas pieskaršanās un ļauj plombēt savienojumu
Skaidra marķēšana un kontrole – vāks ļauj marķēt savienojumus, atvieglojot apkopi un ekspluatāciju
Atbilstība standartiem – nodrošina, ka instalācija atbilst DIN VDE prasībām un ir piemērota profesionāliem projektiem

Pielietojums

Mājsaimniecībām: Izmanto privātmāju zemējuma sistēmās, nodrošina drošu metāla konstrukciju (cauruļu, iekārtu) savienošanu, palielina aizsardzību pret elektrošoku
Elektromontieriem: Ātrs un ērts vadu savienojums vienā vietā, universāls risinājums dažādu tipu vadītājiem, piemērots uzstādīšanai sadales skapjos vai tehniskajās telpās
Inženieriem / projektētājiem: Atbilst DIN VDE standartiem – viegli integrējams projektos, uzticams risinājums zibensaizsardzības sistēmām, augsta impulsa strāvas izturība ļauj izmantot sarežģītās sistēmās
Rūpniecībā un komercobjektos: Izmanto elektrosadales skapjos un ražošanas līnijās, nodrošina stabilu potenciālu līdzsvaru lielās sistēmās, piemērots infrastruktūras un enerģētikas projektiem

Plusi

Augsts drošības līmenis (līdz 100 kA zibens strāva)
Uzticami materiāli (misiņš, niķelēti kontakti)
Universāls pieslēgums (vadi, lentes, apaļie vadītāji)
Plombējams vāks – papildu aizsardzība un kontrole
Atbilst starptautiskajiem standartiem

Mīnusi

Nepieciešama profesionāla uzstādīšana, lai nodrošinātu maksimālu drošību
Augstāka cena salīdzinājumā ar vienkāršām kopnēm
Aizņem vietu sadales skapī (jāparedz montāžas vieta)

BUJ

Vai šī kopne ir piemērota zibensaizsardzības sistēmai?
Jā, tā ir paredzēta zibens strāvu izlīdzināšanai un iztur līdz 100 kA (10/350 µs), tāpēc pilnībā piemērota zibensaizsardzībai.

Vai var pieslēgt dažādu tipu vadītājus?
Jā, var pieslēgt vienkodolu, daudzkodolu, smalkvadu vadītājus, kā arī apaļus vadītājus un lentes.

Vai vāks ir nepieciešams?
Vāks nav obligāts darbībai, taču nodrošina papildu aizsardzību, ļauj plombēt un marķēt savienojumus.

Kur visbiežāk uzstāda šo kopni?
Visbiežāk to uzstāda elektrosadales skapjos, tehniskajās telpās vai pie galvenā zemējuma punkta.
