  • Jauns   Bezvadu celtņa vadības pults | 10 pogas + START/STOP | 2 ātrumi | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10D
    Jauns   Bezvadu celtņa vadības pults | 10 pogas + START/STOP | 2 ātrumi | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10D 1
    Jauns   Bezvadu celtņa vadības pults | 10 pogas + START/STOP | 2 ātrumi | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10D 2

    Bezvadu celtņa vadības pults | 10 pogas + START/STOP | 2 ātrumi | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10D

    Kods: ES-24-10D
    Jautāt
    Cena 141.55 € ar PVN
    ( 116.98 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Radiovadības pults ar 10 divpakāpju pogām celtņa kustībām un papildfunkcijām: 1. pakāpe – lēns, 2. – ātrs ātrums. Paredzēta celtņiem ar 2 ātrumu motoriem vai frekvenču pārveidotājiem.

  • Apraksts

    Bezvadu celtņa vadības pults ES-24-10D – 10 pogas, 2 ātrumi

    ES-24-10D ir rūpnieciska radiovadības pults celtņa vadībai no droša attāluma. Nospiežot pogu, raidītājs nosūta kodētu komandu, uztvērēja releji ieslēdz atbilstošo kontaktoru spoles, bet motorus komutē kontaktori. Vadības attālums – līdz ~150 m atklātā vietā.

    Galvenā doma:
    10 pogas pietiek trim kustību asīm, un vēl paliek pogas papildfunkcijām (piem., otrai vinčai vai apgaismojumam). Divpakāpju pogas ļauj kravu pārvietot ātri, bet novietot – lēni un precīzi.
    Pogas
    10 + START/STOP
    Ātrumi
    2
    Radio
    310/410 MHz, līdz ~150 m
    Uztvērējs
    110/220 V AC, releji 10 A

    Darbības princips

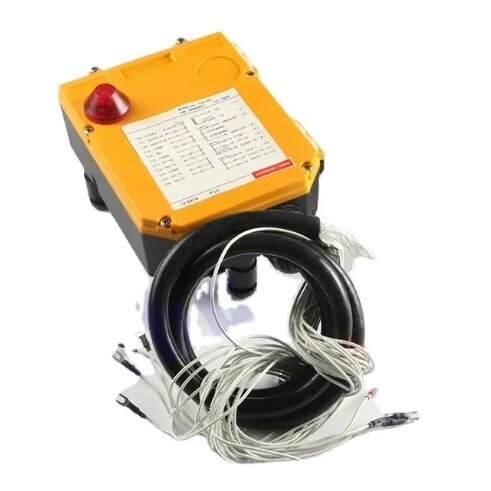

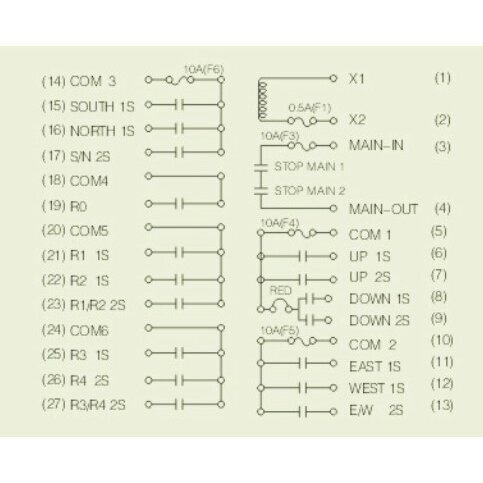

    Uztvērēju montē celtņa vadības skapī vai tā tuvumā. Tā barošanas spriegumam jāsakrīt ar kontaktoru spoļu vadības ķēdes spriegumu (110/220 V AC), bet releju izejas pieslēdz virzienu un ātrumu kontaktoru spolēm.

    Pagriežot atslēgu un nospiežot START, ieslēdzas MAIN relejs un galvenais kontaktors KM0. Nospiežot sēnes tipa STOP vai pazūdot radiosakaram, KM0 jāatslēdzas un celtnim jāapstājas – tā ir EN 60204-32 prasība, pārbaudiet to nodošanas ekspluatācijā laikā. Divpakāpju poga: 1. pakāpe – lēns ātrums, 2. pakāpe – ātrs.

    Operators stāv tur, kur krava ir vislabāk redzama, nevis pie kabeļa pults. Lēnais ātrums palīdz kravu precīzi novietot, ātrais – ietaupa laiku pārvietojot.

    Kāpēc izvēlēties ES-24-10D?
    Ar vienu pulti tiek vadīts viss celtnis ar diviem ātrumiem un papildfunkcijām – nav vajadzīga otra pults vai kabeļa pults. Operators strādā no drošas vietas un redz kravu.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-24-10D
    Komplektācija Raidītājs, uztvērējs

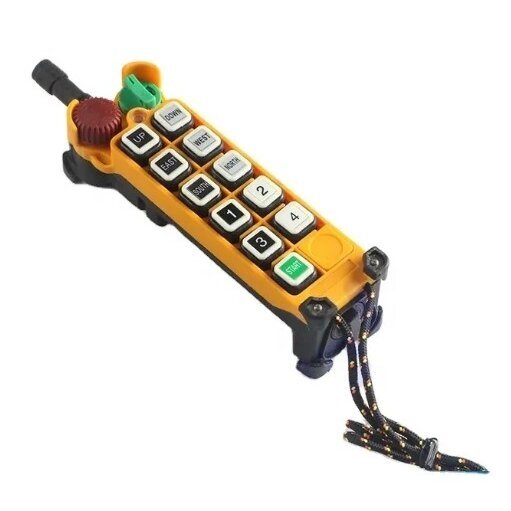

    Pogas 10 divpakāpju pogas; START, sēnes tipa STOP, grozāms atslēgas slēdzis
    Ātrumi 2 (1. pakāpe – lēns, 2. pakāpe – ātrs)
    Radiofrekvence 310 MHz / 410 MHz (pārbaudiet, vai atļauta jūsu valstī)
    Vadības attālums līdz ~150 m atklātā vietā
    Uztvērēja barošana 110/220 V AC; varianti: 24/48/110/220 V AC, 12/24 V DC
    Uztvērēja releju kontakti 10 A, 250 V AC
    Drošības kods 4,3 miljardi unikālu ID kodu
    Raidītāja barošana 2 × AA, LED baterijas indikācija
    Pogu resurss līdz 2 milj. ciklu
    Aizsardzības klase IP65
    Darba temperatūra −35…+75 °C
    Raidītāja izmēri / svars ~51 × 51 × 184 mm, 0,31 kg
    Uztvērēja izmēri / svars ~165 × 114 × 254 mm, 3,18 kg

    Galvenās funkcijas

    • Sēnes tipa STOP – atslēdz galveno kontaktoru KM0 un aptur visas kustības
    • START un atslēgas slēdzis – bez atslēgas pults neieslēgsies
    • Divpakāpju pogas – 1. pakāpe lēnam, 2. pakāpe ātram ātrumam
    • 4,3 miljardi ID kodu – raidītājs vada tikai savu uztvērēju, blakus celtņi netraucē
    • LED baterijas indikācija – 2 × AA nomainīsiet laikus
    • Releji 10 A – kontaktoru spoļu vadībai

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-24-10S – Tās pašas 10 pogas, bet 1 ātrums – celtņiem bez 2 ātrumu motoriem vai pārveidotājiem.
    • ES-24-8D – 8 divpakāpju pogas ar R1/R2 – ja pietiek ar trim asīm un divām funkcijām.
    • ES-24-12D – 12 pogas, 2 ātrumi – ja vajag vēl vairāk funkciju.

    Kur izmanto?

    • Tilta celtņi ražošanas cehos
    • Grozāmie un konsoles celtņi darba vietās
    • Portāla celtņi noliktavās un metāla laukumos
    • Elektriskie telferi un vinčas
    • Kravas ratiņi un sliežu platformas
    • Veco kabeļa pulšu nomaiņa ar radiovadību

    Lietošana pēc vajadzības

    Elektromontierim
    Skaidra loģika: relejs → kontaktora spole, STOP → KM0. Esošā celtņa shēma paliek, mainās tikai pults.
    Ražošanas uzņēmumam
    Operators strādā no drošas vietas un redz kravu – mazāk triecienu un dīkstāvju.
    Būvlaukumam / noliktavai
    IP65 raidītājs un vadība līdz ~150 m – piemērota ārtelpām un neapsildītām telpām.

    Praktiskais pielietojums

    Ja cehā ir tilta celtnis ar 2 ātrumu pacelšanas motoru un frekvenču pārveidotājiem tiltam un ratiņiem, tad ES-24-10D releji tiek pieslēgti pacelšanas kontaktoru spolēm un pārveidotāju ātrumu ieejām, bet 2 brīvās pogas – piem., signālbākai un apgaismojumam.

    Plusi

    • Divpakāpju pogas – precīza novietošana un ātra pārvietošana
    • Atslēgas slēdzis un START – aizsardzība pret nejaušu ieslēgšanu
    • 4,3 miljardi ID kodu – vairāki celtņi vienā cehā
    • Pogu resurss līdz 2 milj. ciklu
    • IP65, −35…+75 °C – arī neapsildītām telpām

    Mīnusi / ierobežojumi

    • 310/410 MHz nav ES SRD josla; ES tirgum parasti labāk der 433 MHz modeļi, piem., ES-F23-BB
    • Releji 10 A paredzēti tikai vadības ķēdei – kontaktori ir obligāti
    • 2 ātrumiem vajag 2 ātrumu motoru vai frekvenču pārveidotāju; vienkāršam celtnim – ES-24-10S
    • Uztvērējs sver 3,18 kg – vajag stabilu montāžas vietu

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motora strāva plūst caur kontaktoriem, nevis caur pulti.
    • STOP / MAIN releju pieslēdziet galvenā kontaktora KM0 ķēdē: STOP un radiosakaru zudumam jāaptur celtnis (EN 60204-32).
    • Gala slēdžus (SQ) un pretējo virzienu NC bloķēšanu atstājiet vadības ķēdē – pults tos neaizstāj.
    • Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes spriegumu.
    • Otrās pakāpes relejus pieslēdziet ātrā ātruma kontaktoriem vai frekvenču pārveidotāja ātrumu ieejām.
    • Montāžas vai remonta laikā atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrās izvēles ceļvedis

    10 pogas
    2 ātrumi
    310/410 MHz
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums = uztvērēja barošanas spriegums.
    • Pārbaudiet, vai 310/410 MHz frekvence ir atļauta jūsu valstī.
    • Cik virzienu, ātrumu un papildfunkciju vajag jūsu celtnim.

    BUJ

    Vai uztvērējs var tieši ieslēgt motoru?
    Nē. Releji (10 A) paredzēti vadības ķēdei: tie ieslēdz kontaktoru spoles, bet motora strāvu vada kontaktori.
    Kādu uztvērēja barošanas spriegumu izvēlēties?
    Tādu pašu kā kontaktoru spoļu ķēdes spriegums. Bāzes versija 110/220 V AC, citi varianti – 24/48 V AC un 12/24 V DC.
    Vai 310/410 MHz frekvence ir atļauta Eiropā?
    Tās ir ASV tirgum paredzētas frekvenču versijas, ES visbiežāk izmanto 433 MHz joslu. Pirms lietošanas pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    Kas notiek, ja pazūd radiosakars?
    Saskaņā ar EN 60204-32 celtnim jāapstājas: STOP/MAIN relejs atslēdz galveno kontaktoru KM0. Tas obligāti jāpārbauda nodošanas ekspluatācijā laikā.
    Kā darbojas divi ātrumi?
    Pogai ir divas pakāpes: viegli nospiežot – lēns ātrums, līdz galam – ātrs. Vajag 2 ātrumu motoru vai frekvenču pārveidotāju.
    Kādas baterijas izmanto raidītājs?
    2 × AA. LED indikators parāda, kad tās jāmaina.

    ES-24-10D – 10 pogas, 2 ātrumi

    Pults celtņiem, kuriem vajadzīgi divi ātrumi un papildfunkcijas. Pirms pasūtīšanas pārbaudiet frekvenci un uztvērēja barošanas spriegumu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
