  • Jauns   Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 2 ātrumi | 110/220 V AC | IP65 | ES-24-12D
    Jauns   Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 2 ātrumi | 110/220 V AC | IP65 | ES-24-12D 1

    Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 2 ātrumi | 110/220 V AC | IP65 | ES-24-12D

    Kods: ES-24-12D
    Jautāt
    Cena 176.16 € ar PVN
    ( 145.58 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Radiovadības pults ar 12 divpakāpju pogām celtņa kustībām un papildfunkcijām: 1. pakāpe – lēns, 2. – ātrs ātrums. Paredzēta celtņiem ar 2 ātrumu motoriem vai frekvenču pārveidotājiem.

  • Apraksts

    Bezvadu celtņa vadības pults ES-24-12D – 12 pogas, 2 ātrumi

    ES-24-12D ir rūpnieciska radiovadības pults celtņa vadībai no droša attāluma. Nospiežot pogu, raidītājs nosūta kodētu komandu, uztvērēja releji ieslēdz atbilstošo kontaktoru spoles, bet motorus komutē kontaktori. Vadības attālums – līdz ~150 m atklātā vietā.

    Galvenā doma:
    12 pogas pietiek trim kustību asīm, un vēl paliek pogas papildfunkcijām (piem., otrai vinčai vai apgaismojumam). Divpakāpju pogas ļauj kravu pārvietot ātri, bet novietot – lēni un precīzi.
    Pogas
    12 + START/STOP
    Ātrumi
    2
    Radio
    līdz ~150 m, 4,3 mljrd. kodu
    Uztvērējs
    110/220 V AC, releji 10 A

    Darbības princips

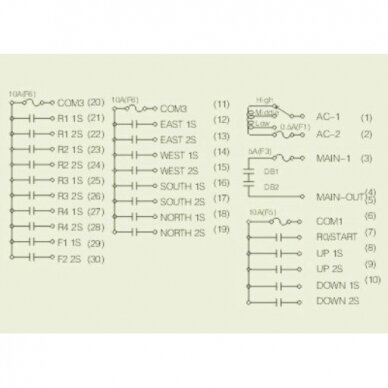

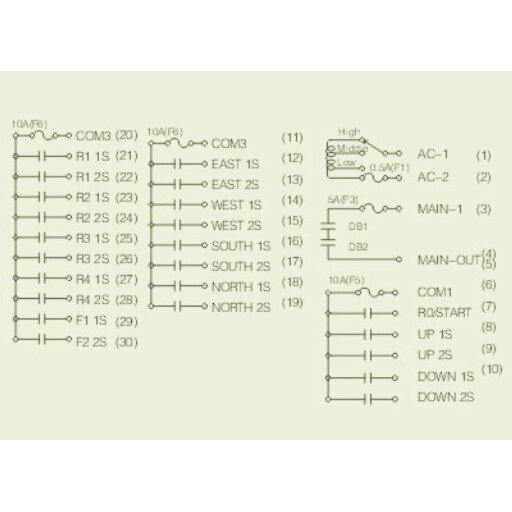

    Uztvērēju montē celtņa vadības skapī vai tā tuvumā. Tā barošanas spriegumam jāsakrīt ar kontaktoru spoļu vadības ķēdes spriegumu (110/220 V AC), bet releju izejas pieslēdz virzienu un ātrumu kontaktoru spolēm.

    Pagriežot atslēgu un nospiežot START, ieslēdzas MAIN relejs un galvenais kontaktors KM0. Nospiežot sēnes tipa STOP vai pazūdot radiosakaram, KM0 jāatslēdzas un celtnim jāapstājas – tā ir EN 60204-32 prasība, pārbaudiet to nodošanas ekspluatācijā laikā. Divpakāpju poga: 1. pakāpe – lēns ātrums, 2. pakāpe – ātrs.

    Operators stāv tur, kur krava ir vislabāk redzama, nevis pie kabeļa pults. Lēnais ātrums palīdz kravu precīzi novietot, ātrais – ietaupa laiku pārvietojot.

    Kāpēc izvēlēties ES-24-12D?
    Ar vienu pulti tiek vadīts viss celtnis ar diviem ātrumiem un papildfunkcijām – nav vajadzīga otra pults vai kabeļa pults. Operators strādā no drošas vietas un redz kravu.

    Tehniskā specifikācija

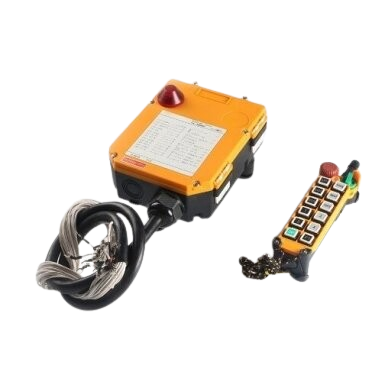

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-24-12D
    Komplektācija Raidītājs, uztvērējs
    Pogas 12 divpakāpju pogas; START, sēnes tipa STOP, grozāms atslēgas slēdzis
    Ātrumi 2 (1. pakāpe – lēns, 2. pakāpe – ātrs)
    Vadības attālums līdz ~150 m atklātā vietā
    Uztvērēja barošana 110/220 V AC; varianti: 24/48/110/220 V AC, 12/24 V DC
    Uztvērēja releju kontakti 10 A, 250 V AC
    Drošības kods 4,3 miljardi unikālu ID kodu
    Raidītāja barošana 2 × AA, LED baterijas indikācija
    Aizsardzības klase IP65
    Darba temperatūra −35…+75 °C

    Galvenās funkcijas

    • Sēnes tipa STOP – atslēdz galveno kontaktoru KM0 un aptur visas kustības
    • START un atslēgas slēdzis – bez atslēgas pults neieslēgsies
    • Divpakāpju pogas – 1. pakāpe lēnam, 2. pakāpe ātram ātrumam
    • 4,3 miljardi ID kodu – raidītājs vada tikai savu uztvērēju, blakus celtņi netraucē
    • LED baterijas indikācija – 2 × AA nomainīsiet laikus
    • Releji 10 A – kontaktoru spoļu vadībai

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-24-12S – Tās pašas 12 pogas, bet 1 ātrums – celtņiem bez 2 ātrumu motoriem vai pārveidotājiem.
    • ES-24-10D – 10 divpakāpju pogas – trīs asis un divi papildfunkciju pāri.
    • ES-F24-8D – 8 divpakāpju pogas, 433 MHz, uztvērējs 24–440 V AC/DC – trīs asis un viens papildu pāris.

    Kur izmanto?

    • Tilta celtņi ražošanas cehos
    • Grozāmie un konsoles celtņi darba vietās
    • Portāla celtņi noliktavās un metāla laukumos
    • Elektriskie telferi un vinčas
    • Kravas ratiņi un sliežu platformas
    • Veco kabeļa pulšu nomaiņa ar radiovadību

    Lietošana pēc vajadzības

    Elektromontierim
    Skaidra loģika: relejs → kontaktora spole, STOP → KM0. Esošā celtņa shēma paliek, mainās tikai pults.
    Ražošanas uzņēmumam
    Operators strādā no drošas vietas un redz kravu – mazāk triecienu un dīkstāvju.
    Būvlaukumam / noliktavai
    IP65 raidītājs un vadība līdz ~150 m – piemērota ārtelpām un neapsildītām telpām.

    Praktiskais pielietojums

    Ja celtnim ir galvenā un palīgpacelšana ar 2 ātrumu motoriem, bet tilts un ratiņi darbojas ar frekvenču pārveidotājiem, tad 8 ES-24-12D pogas vada šīs četras asis ar diviem ātrumiem, bet atlikušās 4 pogas – signālbāku un apgaismojumu.

    Plusi

    • 12 pogas – līdz 6 kustību un funkciju pāriem vienā pultī
    • Divpakāpju pogas – precīza novietošana un ātra pārvietošana
    • Atslēgas slēdzis un START – aizsardzība pret nejaušu ieslēgšanu
    • 4,3 miljardi ID kodu – vairāki celtņi vienā cehā
    • IP65, −35…+75 °C – arī neapsildītām telpām

    Mīnusi / ierobežojumi

    • Radiofrekvence atkarīga no versijas – saskaņojiet to pirms pasūtīšanas; 433 MHz komplekts ar 24–440 V AC/DC uztvērēju – ES-F24-8D
    • Releji 10 A paredzēti tikai vadības ķēdei – kontaktori ir obligāti
    • 2 ātrumiem vajag 2 ātrumu motoru vai frekvenču pārveidotāju; vienkāršam celtnim – ES-24-12S
    • Ja vajag tikai trīs kustības, 12 pogas ir par daudz – izvēlieties ES-24-8D vai ES-F23-6D

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motora strāva plūst caur kontaktoriem, nevis caur pulti.
    • STOP / MAIN releju pieslēdziet galvenā kontaktora KM0 ķēdē: STOP un radiosakaru zudumam jāaptur celtnis (EN 60204-32).
    • Gala slēdžus (SQ) un pretējo virzienu NC bloķēšanu atstājiet vadības ķēdē – pults tos neaizstāj.
    • Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes spriegumu.
    • Otrās pakāpes relejus pieslēdziet ātrā ātruma kontaktoriem vai frekvenču pārveidotāja ātrumu ieejām.
    • Montāžas vai remonta laikā atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrās izvēles ceļvedis

    12 pogas
    2 ātrumi
    110/220 V AC
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums = uztvērēja barošanas spriegums.
    • Pirms pasūtīšanas saskaņojiet radiofrekvenci un pārbaudiet, vai tā ir atļauta jūsu valstī.
    • Cik virzienu, ātrumu un papildfunkciju vajag jūsu celtnim.

    BUJ

    Vai uztvērējs var tieši ieslēgt motoru?
    Nē. Releji (10 A) paredzēti vadības ķēdei: tie ieslēdz kontaktoru spoles, bet motora strāvu vada kontaktori.
    Kādu uztvērēja barošanas spriegumu izvēlēties?
    Tādu pašu kā kontaktoru spoļu ķēdes spriegums. Bāzes versija 110/220 V AC, citi varianti – 24/48 V AC un 12/24 V DC.
    Kādā radiofrekvencē darbojas pults?
    Atkarīgs no versijas – saskaņojiet to ar mums pirms pasūtīšanas. ES visbiežāk izmanto 433 MHz joslu; pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    Kas notiek, ja pazūd radiosakars?
    Saskaņā ar EN 60204-32 celtnim jāapstājas: STOP/MAIN relejs atslēdz galveno kontaktoru KM0. Tas obligāti jāpārbauda nodošanas ekspluatācijā laikā.
    Kā darbojas divi ātrumi?
    Pogai ir divas pakāpes: viegli nospiežot – lēns ātrums, līdz galam – ātrs. Vajag 2 ātrumu motoru vai frekvenču pārveidotāju.
    Kādas baterijas izmanto raidītājs?
    2 × AA. LED indikators parāda, kad tās jāmaina.

    ES-24-12D – 12 pogas, 2 ātrumi

    Pults celtņiem, kuriem vajadzīgi divi ātrumi un papildfunkcijas. Pirms pasūtīšanas pārbaudiet frekvenci un uztvērēja barošanas spriegumu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
