  • Jauns   Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 1 ātrums | 110/220 V AC | IP65 | ES-24-12S
    Jauns   Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 1 ātrums | 110/220 V AC | IP65 | ES-24-12S 1

    Bezvadu celtņa vadības pults | 12 pogas + START/STOP | 1 ātrums | 110/220 V AC | IP65 | ES-24-12S

    Kods: ES-24-12S
    Jautāt
    Cena 123.06 € ar PVN
    ( 101.70 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Radiovadības pults ar 12 viena ātruma pogām celtņa kustībām un papildfunkcijām. Piemērota celtņiem ar tiešās palaišanas motoriem, kur vajag daudz funkciju, bet pietiek ar vienu ātrumu.

  • Apraksts

    Bezvadu celtņa vadības pults ES-24-12S – 12 pogas, 1 ātrums

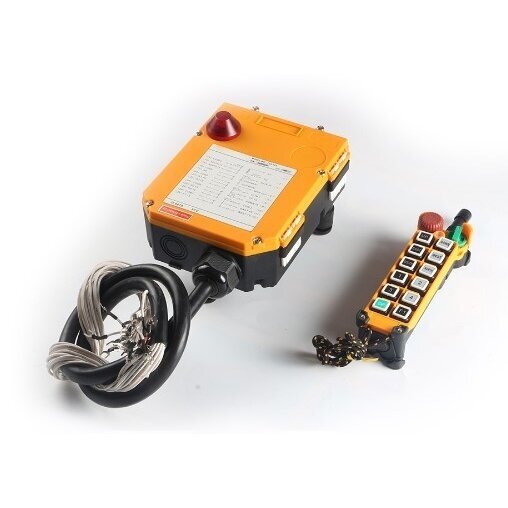

    ES-24-12S ir rūpnieciska radiovadības pults celtņa vadībai no droša attāluma. Nospiežot pogu, raidītājs nosūta kodētu komandu, uztvērēja releji ieslēdz atbilstošo kontaktoru spoles, bet motorus komutē kontaktori. Vadības attālums – līdz ~150 m atklātā vietā.

    Galvenā doma:
    Ja celtnim ir vairāk nekā trīs kustības (piem., divas vinčas) vai papildu iekārtas, 12 pogas ļauj visu vadīt ar vienu pulti. Viena ātruma loģika ir vienkārša – katra poga vada vienu kontaktoru.
    Pogas
    12 + START/STOP
    Ātrumi
    1
    Radio
    līdz ~150 m, 4,3 mljrd. kodu
    Uztvērējs
    110/220 V AC, releji 10 A

    Darbības princips

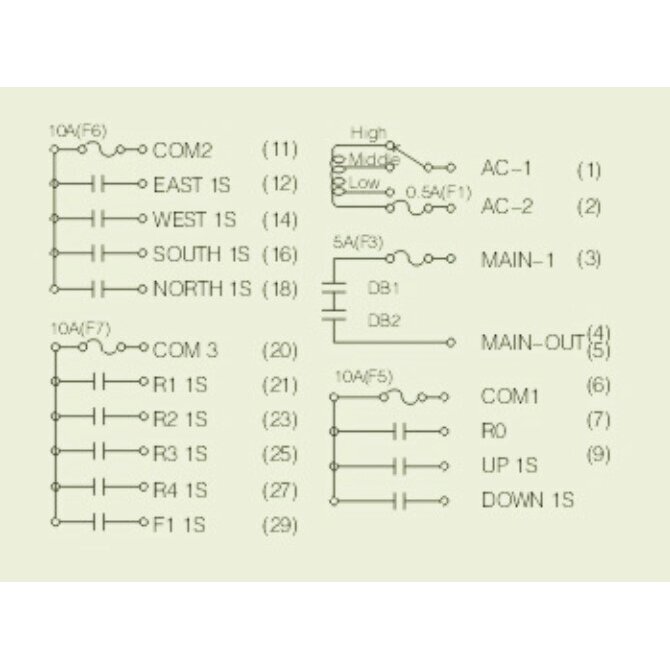

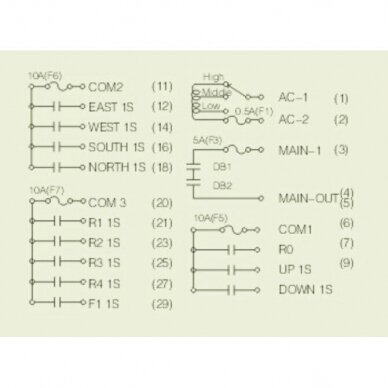

    Uztvērēju montē celtņa vadības skapī vai tā tuvumā. Tā barošanas spriegumam jāsakrīt ar kontaktoru spoļu vadības ķēdes spriegumu (110/220 V AC), bet releju izejas pieslēdz virzienu kontaktoru spolēm.

    Pagriežot atslēgu un nospiežot START, ieslēdzas MAIN relejs un galvenais kontaktors KM0. Nospiežot sēnes tipa STOP vai pazūdot radiosakaram, KM0 jāatslēdzas un celtnim jāapstājas – tā ir EN 60204-32 prasība, pārbaudiet to nodošanas ekspluatācijā laikā.

    Operators stāv tur, kur krava ir vislabāk redzama, nevis pie kabeļa pults. Viena ātruma pogas ir vienkāršas – mazāk kļūdu, ja pulti lieto dažādi darbinieki.

    Kāpēc izvēlēties ES-24-12S?
    Daudz vadības kanālu bez divu ātrumu sarežģītības un bez dārgākām iekārtām. Pieslēgšana vienkārša: viens relejs – viena kontaktora spole.

    Tehniskā specifikācija

    Preces veids Bezvadu celtņa vadības pults (raidītājs + uztvērējs)
    Modelis ES-24-12S
    Komplektācija Raidītājs, uztvērējs
    Pogas 12 pogas; START, sēnes tipa STOP, grozāms atslēgas slēdzis
    Ātrumi 1
    Vadības attālums līdz ~150 m atklātā vietā
    Uztvērēja barošana 110/220 V AC; varianti: 24/48/110/220 V AC, 12/24 V DC
    Uztvērēja releju kontakti 10 A, 250 V AC
    Drošības kods 4,3 miljardi unikālu ID kodu
    Raidītāja barošana 2 × AA, LED baterijas indikācija
    Aizsardzības klase IP65
    Darba temperatūra −35…+75 °C

    Galvenās funkcijas

    • Sēnes tipa STOP – atslēdz galveno kontaktoru KM0 un aptur visas kustības
    • START un atslēgas slēdzis – bez atslēgas pults neieslēgsies
    • Viena ātruma pogas – viens relejs vada vienu kontaktora spoli
    • 4,3 miljardi ID kodu – raidītājs vada tikai savu uztvērēju, blakus celtņi netraucē
    • LED baterijas indikācija – 2 × AA nomainīsiet laikus
    • Releji 10 A – kontaktoru spoļu vadībai

    Ar ko atšķiras no līdzīgiem modeļiem?

    • ES-24-12D – Tās pašas 12 pogas, bet divpakāpju – lēns un ātrs ātrums.
    • ES-24-10S – 10 pogas, 1 ātrums – trīs asis un divi papildfunkciju pāri.
    • ES-F23-BB – 10 pogas, 1 ātrums, uztvērējs 24–440 V AC/DC.

    Kur izmanto?

    • Tilta celtņi ražošanas cehos
    • Grozāmie un konsoles celtņi darba vietās
    • Portāla celtņi noliktavās un metāla laukumos
    • Elektriskie telferi un vinčas
    • Kravas ratiņi un sliežu platformas
    • Veco kabeļa pulšu nomaiņa ar radiovadību

    Lietošana pēc vajadzības

    Elektromontierim
    Skaidra loģika: relejs → kontaktora spole, STOP → KM0. Esošā celtņa shēma paliek, mainās tikai pults.
    Ražošanas uzņēmumam
    Operators strādā no drošas vietas un redz kravu – mazāk triecienu un dīkstāvju.
    Būvlaukumam / noliktavai
    IP65 raidītājs un vadība līdz ~150 m – piemērota ārtelpām un neapsildītām telpām.

    Praktiskais pielietojums

    Ja celtnim ir galvenā un palīgpacelšana, tilts un ratiņi ar viena ātruma motoriem, tad 8 ES-24-12S pogas vada šīs četras asis caur virzienu kontaktoriem, bet atlikušās 4 pogas – signālbāku un apgaismojumu.

    Plusi

    • 12 pogas – līdz 6 kustību un funkciju pāriem vienā pultī
    • Vienkārša viena ātruma vadība – viegli pieslēgt un apmācīt operatoru
    • Atslēgas slēdzis un START – aizsardzība pret nejaušu ieslēgšanu
    • 4,3 miljardi ID kodu – vairāki celtņi vienā cehā
    • IP65, −35…+75 °C – arī neapsildītām telpām

    Mīnusi / ierobežojumi

    • Radiofrekvence atkarīga no versijas – saskaņojiet to pirms pasūtīšanas; universāls 24–440 V AC/DC uztvērējs – ES-F23-BB
    • Releji 10 A paredzēti tikai vadības ķēdei – kontaktori ir obligāti
    • Tikai 1 ātrums – precīzai pozicionēšanai izvēlieties ES-24-12D
    • Ja vajag tikai trīs kustības, pietiek ar ES-24-8S

    Drošības un montāžas piezīmes

    • Uztvērēja releji komutē tikai kontaktoru spoles – motora strāva plūst caur kontaktoriem, nevis caur pulti.
    • STOP / MAIN releju pieslēdziet galvenā kontaktora KM0 ķēdē: STOP un radiosakaru zudumam jāaptur celtnis (EN 60204-32).
    • Gala slēdžus (SQ) un pretējo virzienu NC bloķēšanu atstājiet vadības ķēdē – pults tos neaizstāj.
    • Uztvērēja barošanas spriegumam jāsakrīt ar vadības ķēdes spriegumu.
    • Ja celtni vada frekvenču pārveidotājs, relejus pieslēdz pārveidotāja vadības ieejām, nevis motora ķēdei.
    • Montāžas vai remonta laikā atslēdziet ievadslēdzi un nobloķējiet to (LOTO).

    Ātrās izvēles ceļvedis

    12 pogas
    1 ātrums
    110/220 V AC
    IP65

    Pārbaudiet pirms pasūtīšanas:

    • Kontaktoru spoļu spriegums = uztvērēja barošanas spriegums.
    • Pirms pasūtīšanas saskaņojiet radiofrekvenci un pārbaudiet, vai tā ir atļauta jūsu valstī.
    • Cik virzienu, ātrumu un papildfunkciju vajag jūsu celtnim.

    BUJ

    Vai uztvērējs var tieši ieslēgt motoru?
    Nē. Releji (10 A) paredzēti vadības ķēdei: tie ieslēdz kontaktoru spoles, bet motora strāvu vada kontaktori.
    Kādu uztvērēja barošanas spriegumu izvēlēties?
    Tādu pašu kā kontaktoru spoļu ķēdes spriegums. Bāzes versija 110/220 V AC, citi varianti – 24/48 V AC un 12/24 V DC.
    Kādā radiofrekvencē darbojas pults?
    Atkarīgs no versijas – saskaņojiet to ar mums pirms pasūtīšanas. ES visbiežāk izmanto 433 MHz joslu; pārbaudiet, vai frekvence ir atļauta jūsu valstī.
    Kas notiek, ja pazūd radiosakars?
    Saskaņā ar EN 60204-32 celtnim jāapstājas: STOP/MAIN relejs atslēdz galveno kontaktoru KM0. Tas obligāti jāpārbauda nodošanas ekspluatācijā laikā.
    Vai var iegūt divus ātrumus?
    Nē, šī ir viena ātruma pults. Ja vajag lēnu un ātru ātrumu, izvēlieties ES-24-12D.
    Kādas baterijas izmanto raidītājs?
    2 × AA. LED indikators parāda, kad tās jāmaina.

    ES-24-12S – 12 pogas, 1 ātrums

    Daudzfunkcionāla pults celtņiem ar viena ātruma motoriem. Ja vajadzēs lēnu pozicionēšanu – izvēlieties ES-24-12D.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
