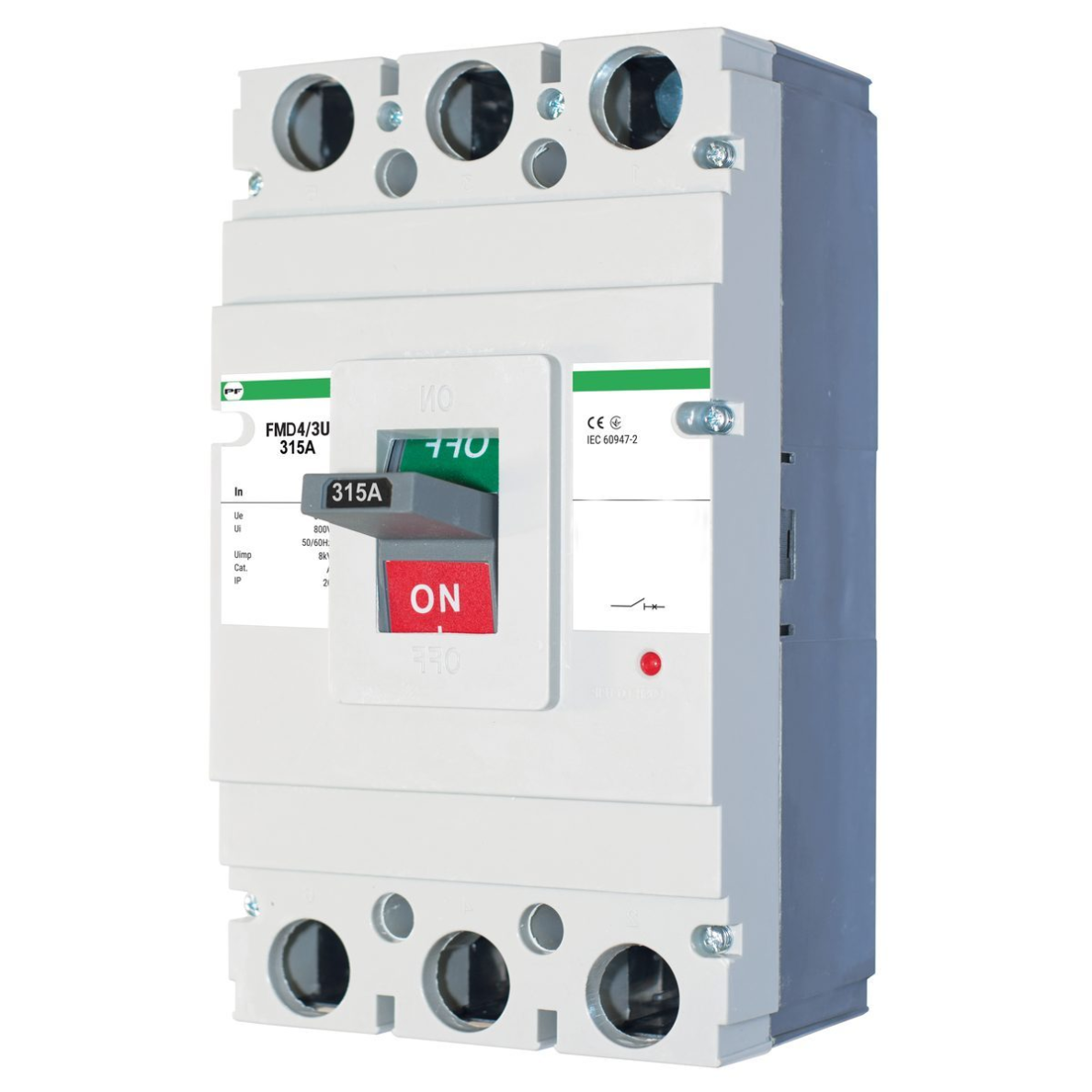

Rūpnieciskais slodzes slēdzis | 3P | 315A | korpuss FMD4 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD40315
Kods: FMD40315Cena 116.03 € ar PVN( 95.89 € bez PVN )FMD40315 – Promfactor Baltic rūpnieciskais slodzes slēdzis 3P 315 A, ~690 V, IP20, FMD4 korpusā ar FMC4 piederumiem, paredzēts drošai sadalņu un līniju atslēgšanai.
-
Rūpnieciskais slodzes slēdzis | 3P | 315A | korpuss FMD4 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD40315
FMD40315 – Promfactor Baltic rūpnieciskais trīspolu slodzes slēdzis FMD4 korpusā ar nominālo strāvu 315 A. Tas ir paredzēts trīsfāžu ķēdes manuālai ieslēgšanai, izslēgšanai un atdalīšanai sadales un ievada sadalnēs. Slodzes slēdzim nav termiskā un elektromagnētiskā atkabinātāja – tas neaizsargā pret pārslodzi un īssavienojumu, tāpēc ķēdei jābūt aizsargātai ar pirms tā uzstādītu automātslēdzi vai drošinātājiem. Izolācijas spriegums Ui 800 V, nominālais spriegums Un ~690 V, impulsa spriegums Uimp 8000 V, 50/60 Hz; aizsardzības pakāpe IP20, svars 4,90 kg. Ar slodzes slēdzi ir savietojami Promfactor FMC4/3U (FMD) piederumi: palīgkontakts F/AX4R (labais) vai F/AX4L (kreisais), 1NO+1NC; signālkontakts F/AL4L (kreisais); neatkarīgais atkabinātājs F/SH4230R, 230 V, labais; distances vadības bloks MROM34, 230 V.
Galvenā doma:
Slodzes slēdzis – tas ir skaidrs un uzticams atslēgšanas punkts: ar vienu rokturi vienlaikus tiek atslēgtas visas trīs fāzes līdz 315 A, tāpēc pirms remonta vai apkopes sadalne, līnija vai iekārta tiek atdalīta no barošanas. Tā kā FMD4 izmanto tos pašus piederumus kā FMC4 automātslēdži, sadalnē slodzes slēdzis un automātslēdzis tiek komplektēti pēc vienādas loģikas.Nominālā strāva
315 APolu skaits
3PSpriegums
Un ~690 V, Ui 800 V, Uimp 8000 VKorpuss / aizsardzība
FMD4, IP20, 4,90 kgDarbības princips
Slodzes slēdzis FMD40315 tiek montēts sadalnē uz montāžas plāksnes; barošanas kabeļi vai kopnes tiek pieslēgti trim ieejas spailēm, slodzes – trim izejas spailēm. Pirms slodzes slēdža ķēdē jābūt aizsardzības aparātam – automātslēdzim (piem., tās pašas strāvas FMC43U0315) vai drošinātājiem, kas izvēlēti atbilstoši kabeļa un slodzes parametriem.
Pagriežot vai pārslēdzot rokturi, kontakti vienlaikus savieno vai atdala visas trīs fāzes līdz 315 A nominālajai strāvai. Pozīcijas stāvokli var nodot kontrolierim vai dispečeru centram caur papildu kontaktu F/AX4R, bet ar tālvadības bloku MROM34 slodzes slēdzi var ieslēgt un izslēgt ar attālinātu 230 V signālu; ar neatkarīgo atkabni F/SH4230R – izslēgt ar attālinātu 230 V signālu. Slodzes slēdzis paredzēts ~690 V (50/60 Hz) tīkliem, izolācijas spriegums Ui 800 V, impulsa izturības spriegums Uimp 8000 V; FMD4 korpusa izturība – 1 500 elektrisko un 5 000 mehānisko ieslēgšanas / izslēgšanas ciklu.
Rezultāts – skaidrs trīsfāžu ķēdes atvienošanas punkts līdz 315 A, kas ļauj droši veikt remontu vai apkopi, bet sadalnē komplektēt kopīgus FMC4/FMD4 piederumus.
Ar ko noderīgs FMD40315?
315 A trīspolu slodzes slēdzis FMD4 korpusā ar kopīgiem FMC4/3U (FMD) piederumiem – vienota sadalnes komplektācija automātslēdžiem un slodzes slēdžiem, iespēja signalizēt stāvokli un atslēgt ķēdi attālināti.Tehniskās specifikācijas
Preces tips Rūpnieciskais slodzes slēdzis (slodzes slēdzis-atdalītājs) Ražotājs / kods Promfactor Baltic / FMD40315 Sērija / korpuss FMD4 (FMD40250 … FMD40400) Polu skaits 3P Nominālā strāva 315 A Svītrkods (EAN) 4772151002498 Standarts (pēc e-veikala kartītes) IEC/EN 60947-2 Darba frekvence 50/60 Hz Izolācijas spriegums (Ui) 800 V Nominālais spriegums (Un) ~690 V Impulsa spriegums (Uimp) 8000 V Elektriskā izturība 1 500 ieslēgšanas / izslēgšanas ciklu Mehāniskā izturība 5 000 ieslēgšanas / izslēgšanas ciklu Aizsardzības pakāpe IP20 Darba vides temperatūra -25…+55 °C Uzglabāšanas temperatūra -25…+70 °C Svars 4,90 kg Vadība manuāla, rokturis uz korpusa Aizsardzība pret pārslodzi / īssavienojumu nav (pirms slodzes slēdža obligāti nepieciešama aizsardzības ierīce) Papildu kontakts F/AX4R (labais) vai F/AX4L (kreisais), 1NO+1NC Signālkontakts F/AL4L (kreisais) Neatkarīgā atkabne F/SH4230R, 230 V, labais Distances vadības bloks MROM34, 230 V Tādas pašas strāvas automātslēdzis FMC43U0315 (FMC4/3U, 50 kA) Galvenās funkcijas
- Trīspolu atvienošana – ar vienu rokturi vienlaikus tiek savienotas vai atdalītas visas trīs fāzes līdz 315 A.
- Manuālā vadība – stāvokļa kontroli un atvienošanu montētājs veic tieši sadalnē, bez papildu vadības ķēdēm.
- Tīkliem līdz ~690 V – Ui 800 V un Uimp 8000 V – piemērots 400 V un 690 V rūpnieciskajiem tīkliem.
- Atdalīšana remontam – līnija vai sadalnes sekcija tiek atdalīta no barošanas pirms apkopes vai iekārtu nomaiņas.
- Pozīcijas signalizācija – papildu kontakts F/AX4R (labās puses) vai F/AX4L (kreisās puses), 1NO+1NC nodod stāvokli kontrolierim vai dispečeru centram.
- Signālkontakts – F/AL4L signalizē slodzes slēdža atslēgšanu ar atkabinātāju.
- Attālināta izslēgšana – neatkarīgā atkabne F/SH4230R izslēdz slodzes slēdzi ar 230 V signālu – piemērota avārijas atvienošanai.
- Tālvadība – tālvadības bloks MROM34 ļauj slodzes slēdzi ieslēgt un izslēgt ar 230 V signālu.
- Kopīgi piederumi ar FMC4 – tie paši FMC4/3U (FMD) piederumi der arī FMC43U0315 automātslēdzim – mazāki krājumi noliktavā.
Kur tiek izmantots?
- Ēku ievada sadalnes
- Transformatoru apakšstaciju 0,4 kV izejošās līnijas
- Ražošanas cehu ievadi
- Tirdzniecības un loģistikas centru sadales sadalnes
- Sūkņu stacijas un ūdens attīrīšanas iekārtas
- Rezerves barošanas (ģeneratora) ķēdes
- Grupu atslēgšana plānotajam remontam
Lietošana pēc vajadzības
Transformatoru apakšstaciju 0,4 kV puses montētājam.
315 A slodzes slēdzis ir piemērots izejošajām līnijām, kad nepieciešams skaidrs trīsfāžu atslēgšanas punkts.Sadalņu ražotājam ar FMC43U0315.
tādas pašas strāvas FMD4 slodzes slēdzis un FMC4 automātslēdzis tiek komplektēti ar kopīgiem F/AX4, F/AL4L, F/SH4230R un MROM34 piederumiem.Lielu cehu elektriķim.
315 A ražošanas ceha ievads tiek atslēgts ar vienu rokturi pirms plānotajiem darbiem.Praktiskais pielietojums
Ja sadalnē nepieciešams atsevišķs trīsfāžu atslēgšanas punkts līnijai, kuras darba strāva nepārsniedz 315 A, tad FMD40315 tiek uzstādīts aiz aizsardzības automātslēdža (piem., FMC43U0315), un pirms remonta visas trīs fāzes tiek atslēgtas ar vienu rokturi, bet tā stāvoklis caur F/AX4R tiek nodots kontrolierim.Pielietojuma ceļvedis: kā tiek izmantots praksē
FMD40315 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas tiek pieslēgts un kādi piederumi tiek izmantoti:
Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme Ievada sadalne Ievada kabelis caur aizsardzības automātslēdzi → FMD40315 → sadales kopnes Visa sadalne tiek atvienota ar vienu rokturi Slodzes slēdzis neaizsargā – aizsardzības aparātu izvēlieties atbilstoši kabelim Līnija vai iekārtu grupa Grupas barošana līdz 315 A caur FMD40315 Grupu atdala remontam, neskarot citas ķēdes Atzīmējiet atvienošanas pozīciju un uzlieciet brīdinājuma zīmi Dispečerizēts objekts F/AX4R kontakti → PLC / BMS ieeja Slodzes slēdža stāvoklis ir redzams attālināti Kontakta pusi (kreisā / labā) saskaņojiet ar sadalnes izkārtojumu Avārijas atslēgšana Avārijas poga → F/SH4230R (230 V) Slodzes slēdzis tiek izslēgts ar attālinātu signālu Atkabinātāja barošanu ņemiet no uzticama 230 V avota Tālvadība MROM34 + vadības signāls 230 V Slodzes slēdzis tiek ieslēgts un izslēgts attālināti Vadības bloku pasūtiet atsevišķi Kā izvēlēties FMD slodzes slēdža strāvu un korpusu
Nominālā strāva / korpuss Ieteicamais modelis 100 A, FMD3 korpuss FMD30100 (mazāki ievadi, ēku sadalnes) 125 A, FMD3 korpuss FMD30125 (sadales sadalnes, nelieli ievadi) 160 A, FMD3 korpuss FMD30160 (ēku un cehu ievadi) 200 A, FMD3 korpuss FMD30200 (jaudas sadalnes, sūkņu stacijas) 225 A, FMD3 korpuss FMD30225 (starpizmērs starp 200 un 250 A) 250 A, FMD3 korpuss FMD30250 (lielākā FMD3 korpusa strāva) 250 A, FMD4 korpuss FMD40250 (250 A FMD4 korpusā ar FMC4 piederumiem) 315 A, FMD4 korpuss FMD40315 (apakšstaciju 0,4 kV līnijas, cehu ievadi) ← šis modelis 400 A, FMD4 korpuss FMD40400 (lielākā FMD4 korpusa strāva) 400 A, FMD5 korpuss FMD50400 (400 A FMD5 korpusā ar FMC5 piederumiem) 500 A, FMD5 korpuss FMD50500 (galvenās sadales sadalnes) 630 A, FMD5 korpuss FMD50630 (lielākā FMD5 korpusa strāva) 800 A, FMD6 korpuss FMD60800 (galvenie ievadi, transformatoru apakšstacijas) Noteikums: slodzes slēdža nominālajai strāvai jābūt ne mazākai par pirms tā esošās aizsardzības ierīces nominālvērtību un ķēdes darba strāvu. Ja tā pati strāva pieejama divos korpusos (250 A – FMD3 vai FMD4; 400 A – FMD4 vai FMD5), mazākais korpuss ietaupa vietu, bet lielākais ļauj vēlāk palielināt strāvu tajā pašā korpusā un izmantot lielākā korpusa piederumus. Slodzes slēdzis neaizsargā – aizsardzību vienmēr nodrošina automātslēdzis vai drošinātāji.Kad izvēlēties citu risinājumu: citas tā paša FMD4 korpusa strāvas – FMD40250, FMD40400; aizsardzībai ar to pašu strāvu – automātslēdzis FMC43U0315; modulārām ķēdēm līdz 125 A – FSD3 sērijas modulārie slodzes slēdži (piem., FSD34125); piederumi – papildu kontakts F/AX4R (labās puses) vai F/AX4L (kreisās puses), 1NO+1NC; signālkontakts F/AL4L (kreisās puses); neatkarīgā atkabne F/SH4230R, 230 V, labās puses; tālvadības bloks MROM34, 230 V.Priekšrocības
- Trīspolu atvienošana līdz 315 A ar vienu rokturi
- Kopīgi FMC4/3U (FMD) piederumi ar FMC4 automātslēdžiem
- Pozīcijas kontakts F/AX4R (labās puses) vai F/AX4L (kreisās puses), 1NO+1NC
- Attālināta izslēgšana ar atkabni F/SH4230R
- Skaidrs atslēgšanas punkts remontam un apkopei
- Un ~690 V, Ui 800 V, Uimp 8000 V; 1 500 elektrisko / 5 000 mehānisko ciklu
- Attālinātā vadība ar MROM34
Trūkumi / ierobežojumi
- Neaizsargā pret pārslodzi un īsslēgumu – pirms slodzes slēdža obligāti nepieciešams automātslēdzis vai drošinātāji
- Papildu kontakti, atkabnes un vadības bloki tiek pasūtīti atsevišķi
- IP20 – montē tikai slēgtā sadalnē vai skapī; darba temperatūra -25…+55 °C
- Tikai trīspolu versija – N vadītājs ar slodzes slēdzi netiek atvienots
Drošības un montāžas piezīmes
- Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc sprieguma atslēgšanas un pārbaudes, vai tā nav.
- Slodzes slēdzis nav aizsardzības aparāts – ķēdei jābūt aizsargātai ar automātslēdzi vai drošinātājiem, kas izvēlēti atbilstoši kabelim un slodzei.
- Spaiļu skrūves pievelciet ar ražotāja norādīto momentu un izmantojiet strāvai atbilstoša šķērsgriezuma kabeļus vai kopnes.
- Pirms darbiem atslēgto slodzes slēdzi aizslēdziet vai atzīmējiet ar brīdinājuma zīmi un pārbaudiet, vai izejas pusē nav sprieguma.
- Piederumus (kontaktus, atkabnes, vadības blokus) montējiet tikai pēc slodzes slēdža un tā ķēžu atvienošanas no sprieguma.
Ātrās izvēles ceļvedis
3P315 A~690 VIP20FMD4Manuālā vadībaFMC4 piederumiTālvadībaPiemērots, ja nepieciešams:- atvienot trīsfāžu ķēdi vai sadalni, kuras darba strāva ir līdz 315 A;
- izveidot skaidru atvienošanas punktu remontam un apkopei;
- komplektēt sadalni ar FMC4 automātslēdžiem un kopīgiem piederumiem.
Pārbaudiet pirms lietošanas:- vai ķēdes darba strāva un pirms slodzes slēdža esošās aizsardzības ierīces nominālvērtība nepārsniedz 315 A;
- vai ķēde ir aizsargāta ar automātslēdzi vai drošinātājiem;
- kādi piederumi nepieciešami: pozīcijas kontakts, atkabne, tālvadības bloks.
Svarīgs atgādinājums: FMD40315 ir slodzes slēdzis, nevis automātslēdzis – tas neaizsargā pret pārslodzi un īssavienojumu, un piederumi tiek pasūtīti atsevišķi.BUJ
Vai FMD40315 aizsargā pret īssavienojumu?
Nē, FMD40315 nav aizsardzības atkabņu, tāpēc pirms tā obligāti jāuzstāda automātslēdzis vai drošinātāji.Kāda ir FMD40315 nominālā strāva?
FMD40315 nominālā strāva ir 315 A, nominālais spriegums ~690 V, un slodzes slēdzis atslēdz trīs polus.Kādi papildu kontakti ir piemēroti?
Piemērots F/AX4R (labās puses) vai F/AX4L (kreisās puses), 1NO+1NC un signālkontakts F/AL4L (kreisās puses).Vai slodzes slēdzi var izslēgt attālināti?
Jā, ar neatkarīgo atkabni F/SH4230R, 230 V, labās puses, bet ieslēgt un izslēgt – ar tālvadības bloku MROM34, 230 V.Ar ko FMD atšķiras no FMC?
FMC4 ir automātslēdzis ar aizsardzību pret virsstrāvām, bet FMD4 – tās pašas korpusa sērijas slodzes slēdzis bez aizsardzības, kas izmanto kopīgus piederumus.Cik pārslēgšanu iztur slodzes slēdzis?
FMD4 korpusa slodzes slēdzis iztur 1 500 elektrisko un 5 000 mehānisko ieslēgšanas / izslēgšanas ciklu.Rūpnieciskais slodzes slēdzis | 3P | 315A | korpuss FMD4 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD40315
Promfactor Baltic FMD40315 – rūpnieciskais trīspolu slodzes slēdzis 315 A FMD4 korpusā ar manuālo vadību, savietojams ar FMC4/3U (FMD) piederumiem: papildu kontaktiem, neatkarīgo atkabni un tālvadības bloku – ievada un sadales sadalņu, līniju un iekārtu grupu atvienošanai.
