  • Rūpnieciskais slodzes slēdzis | 3P | 800A | korpuss FMD6 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD60800

    Kods: FMD60800
    Svītrkodu: 4772151002542

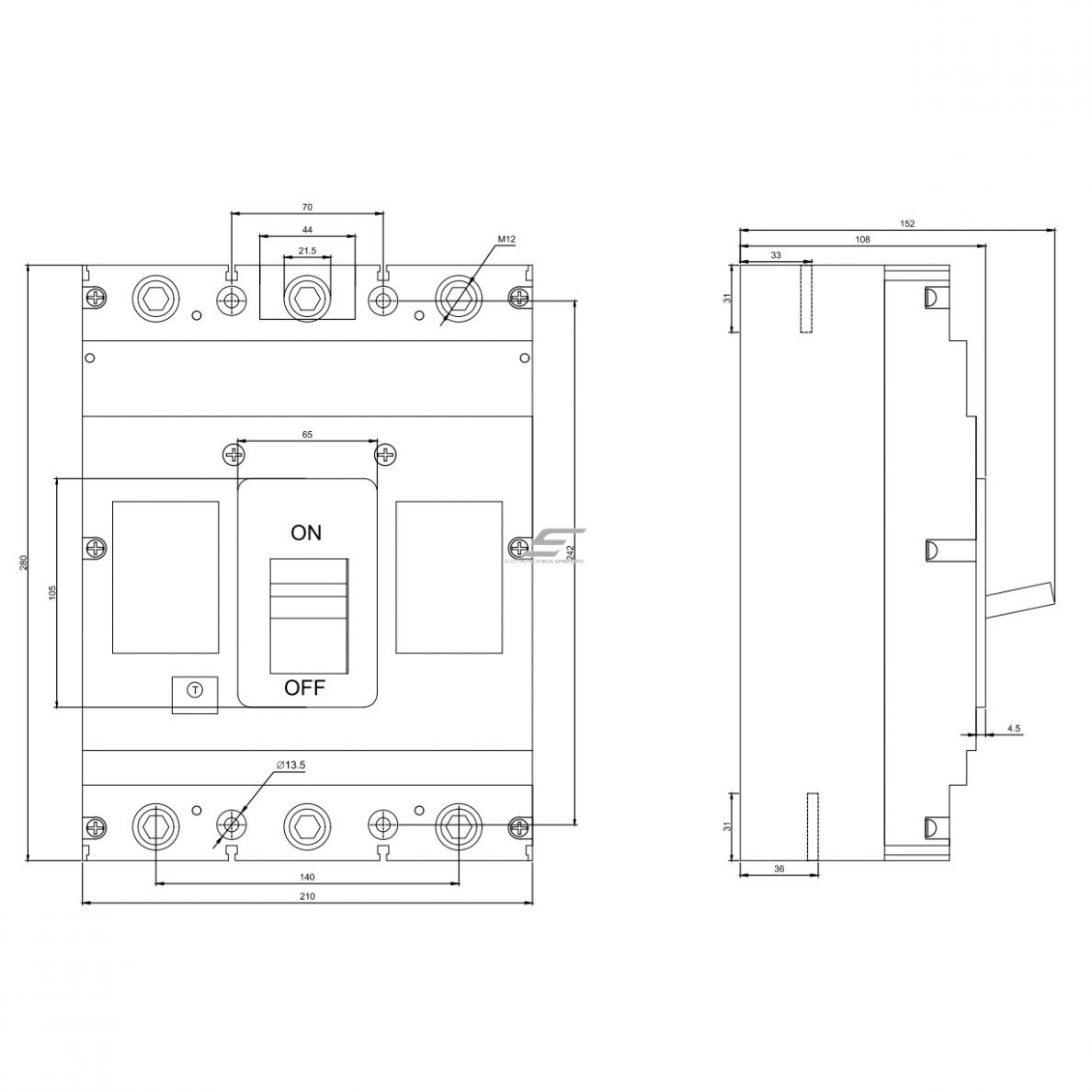

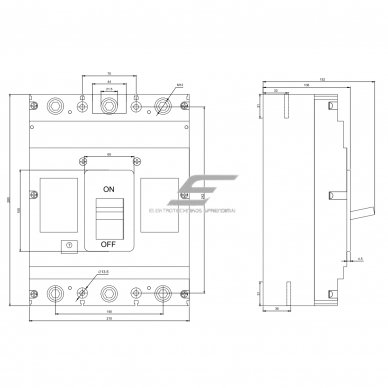

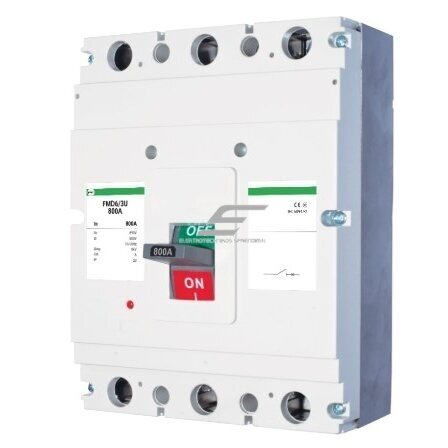

    FMD60800 – Promfactor Baltic rūpnieciskais slodzes slēdzis 3P 800 A, ~690 V, IP20, FMD6 korpusā ar FMC6 piederumiem, paredzēts drošai sadalņu un līniju atslēgšanai.

  • Rūpnieciskais slodzes slēdzis | 3P | 800A | korpuss FMD6 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD60800

    FMD60800 – Promfactor Baltic rūpnieciskais trīspolu slodzes slēdzis FMD6 korpusā ar nominālo strāvu 800 A. Tas ir paredzēts trīsfāžu ķēdes manuālai ieslēgšanai, izslēgšanai un atdalīšanai sadales un ievada sadalnēs. Slodzes slēdzim nav termiskā un elektromagnētiskā atkabinātāja – tas neaizsargā pret pārslodzi un īssavienojumu, tāpēc ķēdei jābūt aizsargātai ar pirms tā uzstādītu automātslēdzi vai drošinātājiem. Izolācijas spriegums Ui 800 V, nominālais spriegums Un ~690 V, impulsa spriegums Uimp 8000 V, 50/60 Hz; aizsardzības pakāpe IP20, svars 8,20 kg. Ar slodzes slēdzi ir savietojami Promfactor FMC6/3U (FMD) piederumi: palīgkontakts F/AX6L (kreisais), 2NO+2NC; neatkarīgais atkabinātājs F/SH6230R, 230 V, labais.

    Galvenā doma:
    Slodzes slēdzis ir skaidrs un uzticams atvienošanas punkts: viens rokturis vienlaikus atvieno visas trīs fāzes līdz 800 A, tāpēc pirms remonta vai apkopes sadalne, līnija vai iekārta tiek atdalīta no barošanas. Tā kā FMD6 izmanto tos pašus piederumus kā FMC6 automātslēdži, sadalnē slodzes slēdzis un automātslēdzis tiek komplektēti pēc vienotas loģikas.
    Nominālā strāva
    800 A
    Polu skaits
    3P
    Spriegums
    Un ~690 V, Ui 800 V, Uimp 8000 V
    Korpuss / aizsardzība
    FMD6, IP20, 8,20 kg

    Darbības princips

    Slodzes slēdzis FMD60800 tiek montēts sadalnē uz montāžas plāksnes; barošanas kabeļi vai kopnes tiek pieslēgti trim ieejas spailēm, slodzes – trim izejas spailēm. Pirms slodzes slēdža ķēdē jābūt aizsardzības aparātam – automātslēdzim (piem., tās pašas strāvas FMC63U0800) vai drošinātājiem, kas izvēlēti atbilstoši kabeļa un slodzes parametriem.

    Pagriežot vai pārslēdzot rokturi, kontakti vienlaikus savieno vai atdala visas trīs fāzes līdz 800 A nominālajai strāvai. Pozīcijas stāvokli var nodot kontrolierim vai dispečeru centram caur papildu kontaktu F/AX6L, bet ar neatkarīgo atkabni F/SH6230R – izslēgt ar attālinātu 230 V signālu. Slodzes slēdzis paredzēts ~690 V (50/60 Hz) tīkliem, izolācijas spriegums Ui 800 V, impulsa izturības spriegums Uimp 8000 V; FMD6 korpusa izturība – 1 000 elektrisko un 4 000 mehānisko ieslēgšanas / izslēgšanas ciklu.

    Rezultāts – skaidrs trīsfāžu ķēdes atvienošanas punkts līdz 800 A, kas ļauj droši veikt remontu vai apkopi, bet sadalnē komplektēt kopīgus FMC6/FMD6 piederumus.

    Ar ko noderīgs FMD60800?
    800 A trīspolu slodzes slēdzis FMD6 korpusā ar kopīgiem FMC6/3U (FMD) piederumiem – vienota sadalnes komplektācija automātslēdžiem un slodzes slēdžiem, iespēja signalizēt stāvokli un atslēgt ķēdi attālināti.

    Tehniskās specifikācijas

    Preces tips Rūpnieciskais slodzes slēdzis (slodzes slēdzis-atdalītājs)
    Ražotājs / kods Promfactor Baltic / FMD60800
    Sērija / korpuss FMD6 (FMD60800)
    Polu skaits 3P
    Nominālā strāva 800 A
    Svītrkods (EAN) 4772151002542
    Standarts (pēc e-veikala kartītes) IEC/EN 60947-2
    Darba frekvence 50/60 Hz
    Izolācijas spriegums (Ui) 800 V
    Nominālais spriegums (Un) ~690 V
    Impulsa spriegums (Uimp) 8000 V
    Elektriskā izturība 1 000 ieslēgšanas / izslēgšanas ciklu
    Mehāniskā izturība 4 000 ieslēgšanas / izslēgšanas ciklu
    Aizsardzības pakāpe IP20
    Darba vides temperatūra -25…+55 °C
    Uzglabāšanas temperatūra -25…+70 °C
    Svars 8,20 kg
    Vadība manuāla, rokturis uz korpusa
    Aizsardzība pret pārslodzi / īssavienojumu nav (pirms slodzes slēdža obligāti nepieciešama aizsardzības ierīce)
    Papildu kontakts F/AX6L (kreisais), 2NO+2NC
    Neatkarīgā atkabne F/SH6230R, 230 V, labais
    Tādas pašas strāvas automātslēdzis FMC63U0800 (FMC6/3U, 60 kA)

    Galvenās funkcijas

    • Trīspolu atvienošana – ar vienu rokturi vienlaikus tiek savienotas vai atdalītas visas trīs fāzes līdz 800 A.
    • Manuālā vadība – stāvokļa kontroli un atvienošanu montētājs veic tieši sadalnē, bez papildu vadības ķēdēm.
    • Tīkliem līdz ~690 V – Ui 800 V un Uimp 8000 V – piemērots 400 V un 690 V rūpnieciskajiem tīkliem.
    • Atdalīšana remontam – līnija vai sadalnes sekcija tiek atdalīta no barošanas pirms apkopes vai iekārtu nomaiņas.
    • Pozīcijas signalizācija – papildu kontakts F/AX6L (kreisās puses), 2NO+2NC nodod stāvokli kontrolierim vai dispečeru centram.
    • Attālināta izslēgšana – neatkarīgā atkabne F/SH6230R izslēdz slodzes slēdzi ar 230 V signālu – piemērota avārijas atvienošanai.
    • Kopīgi piederumi ar FMC6 – tie paši FMC6/3U (FMD) piederumi der arī FMC63U0800 automātslēdzim – mazāki krājumi noliktavā.

    Kur tiek izmantots?

    • Transformatoru apakšstaciju 0,4 kV galvenie ievadi
    • Galvenās sadales sadalnes
    • Rūpniecības uzņēmumu ievadi
    • Datu centru un slimnīcu elektroapgāde
    • Lielu tirdzniecības un loģistikas centru ievadi
    • Rezerves barošanas (ģeneratora) ķēdes
    • Sadalņu sekciju nodalīšana

    Lietošana pēc vajadzības

    Transformatoru apakšstaciju un galveno ievadu montētājam.
    800 A slodzes slēdzis – lielākā FMD sērijas strāva, paredzēts galvenajam 0,4 kV ievadam.
    Rūpniecības uzņēmumu galvenajam energetiķim.
    800 A ievada stāvoklis tiek nodots dispečeru punktam caur F/AX6L kontaktu ar 2NO+2NC.
    Datu centru un slimnīcu elektroapgādes projektētājam.
    800 A ķēdi ar F/SH6230R atkabinātāju var atslēgt ar attālinātu 230 V signālu.

    Praktiskais pielietojums

    Ja sadalnē nepieciešams atsevišķs trīsfāžu atslēgšanas punkts līnijai, kuras darba strāva nepārsniedz 800 A, tad FMD60800 tiek uzstādīts aiz aizsardzības automātslēdža (piem., FMC63U0800), un pirms remonta visas trīs fāzes tiek atslēgtas ar vienu rokturi, bet tā stāvoklis caur F/AX6L tiek nodots kontrolierim.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    FMD60800 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas tiek pieslēgts un kādi piederumi tiek izmantoti:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Ievada sadalne Ievada kabelis caur aizsardzības automātslēdzi → FMD60800 → sadales kopnes Visa sadalne tiek atvienota ar vienu rokturi Slodzes slēdzis neaizsargā – aizsardzības aparātu izvēlieties atbilstoši kabelim
    Līnija vai iekārtu grupa Grupas barošana līdz 800 A caur FMD60800 Grupu atdala remontam, neskarot citas ķēdes Atzīmējiet atvienošanas pozīciju un uzlieciet brīdinājuma zīmi
    Dispečerizēts objekts F/AX6L kontakti → PLC / BMS ieeja Slodzes slēdža stāvoklis ir redzams attālināti Kontakta pusi (kreisā / labā) saskaņojiet ar sadalnes izkārtojumu
    Avārijas atslēgšana Avārijas poga → F/SH6230R (230 V) Slodzes slēdzis tiek izslēgts ar attālinātu signālu Atkabinātāja barošanu ņemiet no uzticama 230 V avota

    Kā izvēlēties FMD slodzes slēdža strāvu un korpusu

    Nominālā strāva / korpuss Ieteicamais modelis
    100 A, FMD3 korpuss FMD30100 (mazāki ievadi, ēku sadalnes)
    125 A, FMD3 korpuss FMD30125 (sadales sadalnes, nelieli ievadi)
    160 A, FMD3 korpuss FMD30160 (ēku un cehu ievadi)
    200 A, FMD3 korpuss FMD30200 (jaudas sadalnes, sūkņu stacijas)
    225 A, FMD3 korpuss FMD30225 (starpizmērs starp 200 un 250 A)
    250 A, FMD3 korpuss FMD30250 (lielākā FMD3 korpusa strāva)
    250 A, FMD4 korpuss FMD40250 (250 A FMD4 korpusā ar FMC4 piederumiem)
    315 A, FMD4 korpuss FMD40315 (apakšstaciju 0,4 kV līnijas, cehu ievadi)
    400 A, FMD4 korpuss FMD40400 (lielākā FMD4 korpusa strāva)
    400 A, FMD5 korpuss FMD50400 (400 A FMD5 korpusā ar FMC5 piederumiem)
    500 A, FMD5 korpuss FMD50500 (galvenās sadales sadalnes)
    630 A, FMD5 korpuss FMD50630 (lielākā FMD5 korpusa strāva)
    800 A, FMD6 korpuss FMD60800 (galvenie ievadi, transformatoru apakšstacijas) ← šis modelis
    Noteikums: slodzes slēdža nominālajai strāvai jābūt ne mazākai par pirms tā esošās aizsardzības ierīces nominālvērtību un ķēdes darba strāvu. Ja tā pati strāva pieejama divos korpusos (250 A – FMD3 vai FMD4; 400 A – FMD4 vai FMD5), mazākais korpuss ietaupa vietu, bet lielākais ļauj vēlāk palielināt strāvu tajā pašā korpusā un izmantot lielākā korpusa piederumus. Slodzes slēdzis neaizsargā – aizsardzību vienmēr nodrošina automātslēdzis vai drošinātāji.
    Kad izvēlēties citu risinājumu: FMD6 korpusā ir tikai 800 A; mazākai strāvai – FMD50630 (630 A, FMD5); aizsardzībai ar to pašu strāvu – automātslēdzis FMC63U0800; modulārām ķēdēm līdz 125 A – FSD3 sērijas modulārie slodzes slēdži (piem., FSD34125); piederumi – palīgkontakts F/AX6L (kreisais), 2NO+2NC; neatkarīgais atkabinātājs F/SH6230R, 230 V, labais.

    Priekšrocības

    • Trīspolu atvienošana līdz 800 A ar vienu rokturi
    • Kopīgi FMC6/3U (FMD) piederumi ar FMC6 automātslēdžiem
    • Pozīcijas kontakts F/AX6L (kreisās puses), 2NO+2NC
    • Attālināta izslēgšana ar atkabni F/SH6230R
    • Skaidrs atslēgšanas punkts remontam un apkopei
    • Un ~690 V, Ui 800 V, Uimp 8000 V; 1 000 elektrisko / 4 000 mehānisko ciklu
    • Lielākā FMD sērijas strāva – 800 A

    Trūkumi / ierobežojumi

    • Neaizsargā pret pārslodzi un īsslēgumu – pirms slodzes slēdža obligāti nepieciešams automātslēdzis vai drošinātāji
    • Papildu kontakti, atkabnes un vadības bloki tiek pasūtīti atsevišķi
    • IP20 – montē tikai slēgtā sadalnē vai skapī; darba temperatūra -25…+55 °C
    • FMD6 korpusam cenrādī nav distances vadības bloka – attālinātai vadībai izvēlieties FMD4 (MROM34) vai FMD3 (MROM33)
    • FMD6 korpusam cenrādī nav atsevišķa signālkontakta – stāvoklim izmantojiet F/AX6L

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc sprieguma atslēgšanas un pārbaudes, vai tā nav.
    • Slodzes slēdzis nav aizsardzības aparāts – ķēdei jābūt aizsargātai ar automātslēdzi vai drošinātājiem, kas izvēlēti atbilstoši kabelim un slodzei.
    • Spaiļu skrūves pievelciet ar ražotāja norādīto momentu un izmantojiet strāvai atbilstoša šķērsgriezuma kabeļus vai kopnes.
    • Pirms darbiem atslēgto slodzes slēdzi aizslēdziet vai atzīmējiet ar brīdinājuma zīmi un pārbaudiet, vai izejas pusē nav sprieguma.
    • Piederumus (kontaktus, atkabnes, vadības blokus) montējiet tikai pēc slodzes slēdža un tā ķēžu atvienošanas no sprieguma.

    Ātrās izvēles ceļvedis

    3P
    800 A
    ~690 V
    IP20
    FMD6
    Manuālā vadība
    FMC6 piederumi
    Piemērots, ja nepieciešams:
    • atvienot trīsfāžu ķēdi vai sadalni, kuras darba strāva ir līdz 800 A;
    • izveidot skaidru atvienošanas punktu remontam un apkopei;
    • komplektēt sadalni ar FMC6 automātslēdžiem un kopīgiem piederumiem.
    Pārbaudiet pirms lietošanas:
    • vai ķēdes darba strāva un pirms slodzes slēdža esošās aizsardzības ierīces nominālvērtība nepārsniedz 800 A;
    • vai ķēde ir aizsargāta ar automātslēdzi vai drošinātājiem;
    • kādi piederumi nepieciešami: pozīcijas kontakts, atkabne.
    Svarīgs atgādinājums: FMD60800 ir slodzes slēdzis, nevis automātslēdzis – tas neaizsargā pret pārslodzi un īssavienojumu, un piederumi tiek pasūtīti atsevišķi.

    BUJ

    Vai FMD60800 aizsargā pret īssavienojumu?
    Nē, FMD60800 nav aizsardzības atkabņu, tāpēc pirms tā obligāti jāuzstāda automātslēdzis vai drošinātāji.
    Kāda ir FMD60800 nominālā strāva?
    FMD60800 nominālā strāva ir 800 A, nominālais spriegums ~690 V, un slodzes slēdzis atslēdz trīs polus.
    Kādi papildu kontakti ir piemēroti?
    Piemērots F/AX6L (kreisās puses), 2NO+2NC.
    Vai slodzes slēdzi var izslēgt attālināti?
    Jā, ar neatkarīgo atkabni F/SH6230R, 230 V, labās puses.
    Ar ko FMD atšķiras no FMC?
    FMC6 ir automātslēdzis ar aizsardzību pret virsstrāvām, bet FMD6 – tās pašas korpusa sērijas slodzes slēdzis bez aizsardzības, kas izmanto kopīgus piederumus.
    Cik pārslēgšanu iztur slodzes slēdzis?
    FMD6 korpusa slodzes slēdzis iztur 1 000 elektrisko un 4 000 mehānisko ieslēgšanas / izslēgšanas ciklu.

    Rūpnieciskais slodzes slēdzis | 3P | 800A | korpuss FMD6 | ~690 V | IP20 | manuālā vadība | Promfactor Baltic | FMD60800

    Promfactor Baltic FMD60800 – rūpnieciskais trīspolu slodzes slēdzis 800 A FMD6 korpusā ar manuālo vadību, savietojams ar FMC6/3U (FMD) piederumiem: papildu kontaktiem, neatkarīgo atkabni – ievada un sadales sadalņu, līniju un iekārtu grupu atvienošanai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
