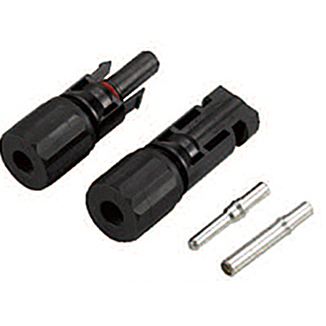

  • Saules moduļa savienotājs | MC4 | spraudnis + ligzda | 30 A | 1000 V DC | kabelim 2,5–4 mm² | IP67 | VECAS MC4-310

    Kods: MC4-310

    Augstas kvalitātes MC4 tipa saules līdzstrāvas savienotājs, paredzēts efektīvai un drošai fotogalvanisko (PV) sistēmu pievienošanai. Paredzēts izturēt līdz 1000V DC spriegumu un 30A strāvas slodzi, šis savienotājs ir ideāli piemērots saules elektrostacijām, kur nepieciešams uzticams un hermētisks kontakts. Snap-in bloķēšanas mehānisms nodrošina ātru uzstādīšanu un drošu savienojumu pat sarežģītos vides apstākļos.

  • Saules moduļa savienotājs | MC4 | spraudnis + ligzda | 30 A | 1000 V DC | kabelim 2,5–4 mm² | IP67 | VECAS MC4-310

    VECAS MC4-310 – MC4 tipa savienotāju pāris saules moduļu kabeļiem 2,5–4 mm². Paredzēts līdzstrāvas (DC) savienojumiem fotoelektriskajās sistēmās: moduļu savienošanai, kabeļa pagarināšanai un pieslēgšanai invertoram vai savienojumu kārbai. Nominālais spriegums – 1000 V DC, aizsardzības pakāpe savienotā stāvoklī – IP67.

    Galvenā doma:
    MC4 savienotājs ir vienīgā DC ķēdes vieta, kur kontakts tiek veidots ārā un bez skrūvju savienojuma. Vai tas gadu gaitā nesakarsīs, nosaka trīs lietas: atbilstība kabeļa šķērsgriezumam, presēšana ar pareizu instrumentu un saderīgs pretējais savienotājs. MC4-310 paredzēts 2,5–4 mm² kabeļiem un sistēmām līdz 1000 V DC; 6–10 mm² kabelim vai 1500 V DC virknēm izvēlieties VECAS MC4-315.
    Nominālais spriegums
    1000 V DC
    Nominālā strāva
    30 A
    Kabelis
    2,5–4 mm²
    Aizsardzības pakāpe
    IP67 (savienotā stāvoklī)

    Darbības princips

    Savienotājs sastāv no izolējoša korpusa, kontakta (spraudnī – tapa, ligzdā – uzmava) un blīvējošā uzgriežņa ar blīvi. No kabeļa dzīslas noņem izolāciju, kontaktu uzpresē ar MC4 presi, iebīda korpusā līdz fiksācijai un pievelk blīvējošo uzgriezni.

    Savienojot spraudni ar ligzdu, tapa ieiet uzmavā, un Snap-in fiksators aizslēdz korpusus – no vibrācijas vai vēja tie neatvienojas. Atvienot var tikai ar atslēgu.

    Rezultāts – hermētisks DC savienojums ar mazu pārejas pretestību, kas visu gadu darbojas ārā zem moduļiem.

    Kāpēc izvēlēties MC4-310?
    Ekonomisks savienotājs tipiskām mājsaimniecību stacijām ar 4 mm² kabeli: 30 A nominālā strāva ar rezervi pārsniedz tipiska moduļa strāvu, bet alvots vara kontakts ilgi saglabā mazu pretestību.

    Tehniskās specifikācijas

    Preces veids MC4 tipa saules moduļa savienotājs – spraudnis + ligzda
    Ražotājs VECAS
    Preces kods MC4-310
    Savienotāju sistēma MC4, Ø4 mm kontakts
    Nominālais spriegums 1000 V DC
    Nominālā strāva 30 A
    Kabeļa šķērsgriezums 2,5–4 mm²
    Aizsardzības pakāpe IP67 – savienotā stāvoklī; atvienotā – IP2X
    Kontakta pieslēgšana Presējams (crimp)
    Fiksācija Snap-in, atvieno ar atslēgu
    Darba temperatūra -40…+90 °C
    Kontaktu materiāls Alvots varš
    Pārejas pretestība ≤ 0,5 mΩ

    Galvenās funkcijas

    • MC4 sistēma – savienojams ar MC4 tipa savienotājiem; visuzticamāk – viena ražotāja un tipa pāris.
    • Snap-in fiksators – savienojums neatvienojas no vibrācijas vai vēja.
    • IP67 blīvējums – aizsardzība pret lietu, sniegu un putekļiem savienotā stāvoklī.
    • 1000 V DC – piemērots sistēmām līdz 1000 V DC – lielākajai daļai mājsaimniecību un komerciālo staciju.
    • UV izturīgs korpuss – ilgstošai lietošanai ārā.
    • Presējams kontakts – stabilāks par skrūvju savienojumiem āra apstākļos.

    Kur izmanto?

    • Moduļu savienošana virknē
    • Kabeļa pagarināšana starp moduļiem un invertoru
    • Pieslēgšana invertora DC ieejām
    • Savienojumu kārbu un DC slēdžu izvadi
    • Bojātu vai apdegušu savienotāju nomaiņa
    • Autonomas sistēmas vasarnīcām un kemperiem

    Izmantošana pēc vajadzības

    PV montētājam.
    Savienotājs 2,5–4 mm² kabelim ar skaidriem strāvas un sprieguma datiem – ātrai virkņu savienošanai objektā.
    Stacijas īpašniekam.
    Bojāta, apdeguša vai grauzēju sabojāta savienotāja nomaiņa bez visa kabeļa nomaiņas.
    Apkopes speciālistam.
    Viena tipa savienotāji visā stacijā – vienkāršāka diagnostika un remonts.

    Praktisks pielietojums

    Ja virknes savienotājs ir bojāts (ieplaisājis korpuss, satumsis kontakts), izslēdziet invertoru un DC slēdzi, atvienojiet savienotāju ar atslēgu, nogrieziet bojāto galu un noņemiet izolāciju no 2,5–4 mm² dzīslas ražotāja norādītajā garumā. Uzpresējiet jaunu kontaktu ar MC4 presi, iebīdiet to MC4-310 korpusā, pievelciet uzgriezni un pirms ieslēgšanas pārbaudiet polaritāti un virknes spriegumu ar multimetru.

    Priekšrocības

    • MC4 sistēmas savienotājs – plaši izmantots standarts
    • 1000 V DC nominālais spriegums
    • Nominālā strāva: 30 A
    • IP67 aizsardzība savienotā stāvoklī
    • Snap-in fiksators
    • UV izturīgs korpuss

    Trūkumi / ierobežojumi

    • Nepieciešama MC4 prese un atvienošanas atslēga
    • Kabeļa šķērsgriezumam un ārējam diametram jāatbilst savienotāja diapazonam
    • Dažādu ražotāju savienotāju savienošana nav ieteicama bez saderības apstiprinājuma
    • IP67 hermētiskums ir spēkā tikai savienotā stāvoklī

    Drošības un montāžas piezīmes

    • Neatvienojiet zem slodzes – DC loks bojā kontaktus; vispirms izslēdziet invertoru un DC slēdzi.
    • Kontaktu presējiet tikai ar MC4 presi – ar knaiblēm presēts kontakts sakarst.
    • Pievelciet blīvējošo uzgriezni; neatstājiet savienotājus guļam ūdenī vai uz jumta seguma.
    • Nesavienojiet dažādu ražotāju savienotājus bez saderības apstiprinājuma.
    • Uzstādīšana – atbilstoši HD 60364-7-712 un projektam.

    Ātrais izvēles ceļvedis

    MC4
    1000 V DC
    30 A
    2,5–4 mm²
    IP67
    VECAS
    Piemērots, ja nepieciešams:
    • uzticams DC savienojums ārā
    • savienotājs 2,5–4 mm² kabelim
    • virknes savienotāja remonts vai nomaiņa
    • sistēmas līdz 1000 V DC
    Pārbaudiet pirms lietošanas:
    • kabeļa šķērsgriezumu un izolācijas diametru
    • pretējā savienotāja ražotāju un tipu
    • sistēmas maksimālo spriegumu un strāvu
    Svarīgs atgādinājums: savienotājs nav aizsardzības vai komutācijas aparāts – tas neatvieno ķēdi zem slodzes un neaizstāj DC slēdzi vai drošinātājus.

    BUJ

    Vai der citu ražotāju MC4 savienotājiem?
    Mehāniski tie bieži savienojas, taču visuzticamāk ir savienot viena ražotāja un tipa pārus.
    Vai vajadzīgs speciāls instruments?
    Jā – MC4 prese kontakta presēšanai un atslēga atvienošanai.
    Kādam kabelim der?
    Kabeļiem 2,5–4 mm², kuru ārējais diametrs atbilst blīvei.
    Kāda ir nominālā strāva?
    30 A.
    Vai var atvienot zem slodzes?
    Nē – vispirms izslēdziet invertoru un DC slēdzi.
    Vai atvienots savienotājs ir hermētisks?
