  • Gēla savienojumu kārba | 3 × 4 mm² | Ø 10–16 mm | 125 × 43 × 35 mm | IP68 / IP69 | Raytech DINO | DINO

    Kods: DINO

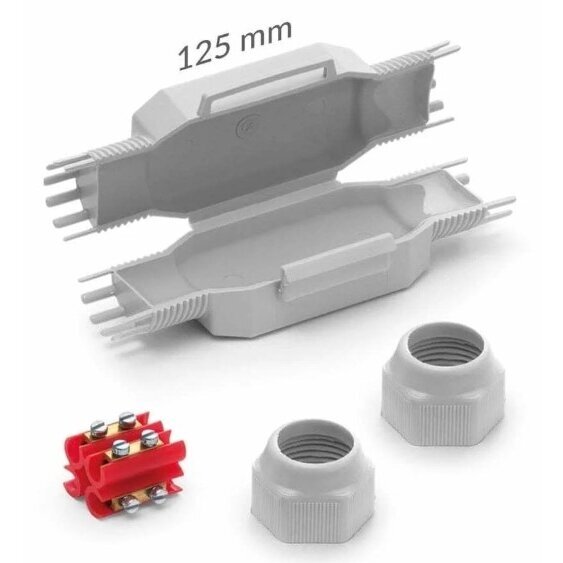

    Raytech DINO – ar gēlu iepildīta savienojumu kārba ar 2 hermētiskiem ievadiem un spailēm: 3 × 4 mm². Kabeļa diametrs Ø 10–16 mm, aizsardzība IP68 / IP69, izmēri 125 × 43 × 35 mm.

  • Gēla savienojumu kārba | 3 × 4 mm² | Ø 10–16 mm | 125 × 43 × 35 mm | IP68 / IP69 | Raytech DINO | DINO

    Raytech DINO – ar gēlu iepildīta savienojumu kārba ar 2 hermētiskiem ievadiem un spailēm: 3 × 4 mm². Kabeļa diametrs Ø 10–16 mm, aizsardzība IP68 / IP69, izmēri 125 × 43 × 35 mm.

    Galvenā doma:
    Parastas kārbas ar blīvslēgiem un hermētiķi vietā – gatava kārba, kurā gēls jau hermetizē ievadus un spailes. Piemērota vietām, kur savienojums būs ārā, mitrumā vai var tikt applūdināts, piemēram, apgaismojuma, videonovērošanas vai automātikas instalācijās.
    Hermētiskums
    IP68 / IP69
    Spailes
    3 × 4 mm²
    Kabeļa Ø
    Ø 10–16 mm
    Ievadi
    2

    Darbības princips

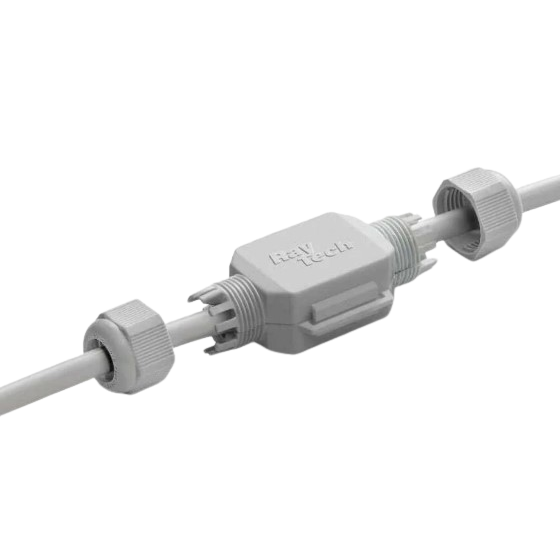

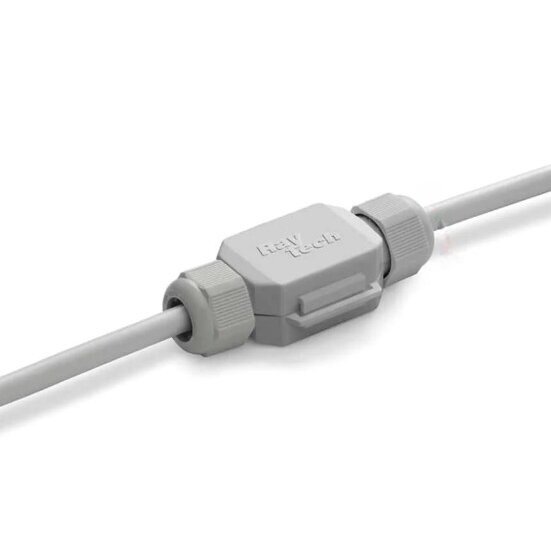

    Kabeļus ievada caur integrētajiem hermētiskajiem ievadiem, dzīslas pievieno kārbas spailēm.

    Kārbu aizver, aizspiežot vāku (bez skrūvēm). Gēls apņem spailes un ievadus, tāpēc ūdens un mitrums neiekļūst savienojumā.

    Kārbu var stiprināt pie sienas vai griestiem iekštelpās un ārā, un vajadzības gadījumā atvērt un mainīt savienojumus.

    Kāpēc izvēlēties DINO?
    Viens risinājums kārbas, blīvslēgu, hermētiķa un izolācijas vietā – mazāk darba un mazāk kļūdu montāžā.

    Tehniskā specifikācija

    Preces veidsAr gēlu iepildīta savienojumu kārba ar hermētiskiem ievadiem
    Ražotājs / sērijaRaytech (Itālija)
    ModelisDINO
    KodsDINO
    Vadi (skaits × šķērsgriezums)3 × 4 mm²
    Kabeļa ārējais diametrsØ 10–16 mm
    Ievadu skaits2
    KomplektācijaIntegrētas spailes un hermētiski kabeļu ievadi
    Izmēri (G × P × A)125 × 43 × 35 mm
    Aizsardzības pakāpeIP68 / IP69
    Darba temperatūra+90 °C (maks.)
    Montāžas temperatūra−40…+50 °C
    PildījumsBezhalogēnu polimēru gēls (UL 94-HB), nav klasificēts kā bīstams (CLP)
    Montāžas vietaIekštelpās, ārā, pazemē, iegremdēti
    Atkārtota atvēršanaJā
    Derīguma termiņšNeierobežots

    Galvenās funkcijas

    • Integrēti hermētiski ievadi – kabelis tiek fiksēts un hermetizēts.
    • Spailes komplektā – kārba gatava montāžai.
    • IP68 / IP69 hermētiskums – applūstošām vietām.
    • Aizspiežams vāks – montāža bez skrūvēm.
    • Atkārtoti atverama – savienojumus var pārveidot.
    • UV izturīga, bez halogēniem – ārā un publiskās vietās.

    Kur izmanto?

    • Videonovērošanas kameru barošana
    • Fasāžu, celiņu un kāpņu apgaismojums
    • Dārza un baseinu gaismekļi
    • Vārti un automātikas iekārtas
    • Mitras telpas, pagrabi, garāžas
    • Rūpniecības un būvniecības objekti

    Izmantošana pēc vajadzības

    Drošības sistēmu montētājam.
    Glīts, hermētisks kameras vai iekārtas barošanas pieslēgums ārā.
    Apgaismojuma montētājam.
    Atzari uz vairākiem gaismekļiem vienā kompaktā kārbā.
    Elektriķim.
    Gatavs risinājums mitrām vietām bez hermētiķa un papildu blīvslēgiem.

    Praktisks piemērs

    Ja uz fasādes āra gaismeklis vai kamera jāpieslēdz barošanas kabelim, kabeļus ievada DINO ievados, pievieno spailēm un vāku aizspiež. Savienojums ir pasargāts no lietus un mitruma bez papildu blīvēšanas.

    Plusi

    • Gatava lietošanai – ar spailēm un ievadiem
    • IP68 / IP69 hermētiskums
    • Montāža bez skrūvēm
    • Atkārtoti atverama
    • UV izturīga, bez halogēniem

    Mīnusi / ierobežojumi

    • Kabeļa diametram jāatbilst ievadu diapazonam
    • Spaiļu šķērsgriezums ierobežots – lielākiem kabeļiem izvēlieties uzmavu
    • Bojātu gēlu nevar atjaunot – kārba jāmaina

    Drošības un montāžas piezīmes

    • Strādājiet ar atslēgtu spriegumu.
    • Ievadiet kabeli tikai tik dziļi, cik norāda ražotājs, citādi cietīs hermētiskums.
    • Pareizi pievelciet spailes, neatstājiet kailas dzīslas.
    • Aizspiediet vāku līdz galam.
    • Nemontējiet kārbu vietās, kur to var mehāniski sabojāt.

    Ātrais izvēles ceļvedis

    3 × 4 mm²
    Ø 10–16 mm
    125 × 43 × 35 mm
    IP68 / IP69
    Raytech DINO
    DINO
    Piemērota, ja nepieciešams:
    • Hermētisks savienojums uz sienas vai griestiem ārā
    • Atzari uz gaismekļiem vai kamerām
    • Montāža bez hermētiķa un blīvslēgiem
    Pārbaudiet pirms lietošanas:
    • Kabeļa ārējo diametru
    • Dzīslu skaitu un šķērsgriezumu
    • Nepieciešamo ievadu skaitu
    Svarīgs atgādinājums: Kārba neaizstāj līnijas aizsardzību – ķēdei jābūt aizsargātai ar automātslēdzi, bet ārā – ar noplūdes strāvas aizsargslēdzi.

    BUJ

    Vai kārbā ir spailes?
    Jā, spailes ir komplektā.
    Vai var montēt ārā?
    Jā, kārba ir izturīga pret UV un mitrumu.
    Vai vajag hermētiķi?
    Nē, ievadus un spailes hermetizē gēls.
    Kāda diametra kabeļiem?
    Ø 10–16 mm.
    Vai var atvērt?
    Jā, kārba ir atkārtoti atverama.
    Vai var stiprināt pie sienas?
    Jā, pie sienas vai griestiem.

    Gēla savienojumu kārba | 3 × 4 mm² | Ø 10–16 mm | 125 × 43 × 35 mm | IP68 / IP69 | Raytech DINO | DINO

    Gēla savienojumu kārba | 3 × 4 mm² | Ø 10–16 mm | 125 × 43 × 35 mm | IP68 / IP69 | Raytech DINO | DINO – hermētisks, ātri montējams risinājums elektriskiem savienojumiem ārā, pazemē un mitrās vietās. Prece pieejama elsprendimai.eu – ELSprendimai ir pārbaudījuši tehniskos datus un palīdzēs izvēlēties piemērotu izmēru.

    Publicēts: 2026-11-18 · Dati pārbaudīti pēc ražotāja un piegādātāja datiem: 2026-11-18

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
