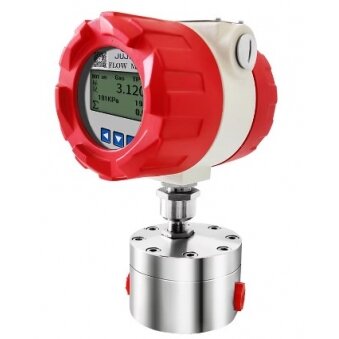

    Jauns   Šķidruma mazas plūsmas mērītājs | DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10 1

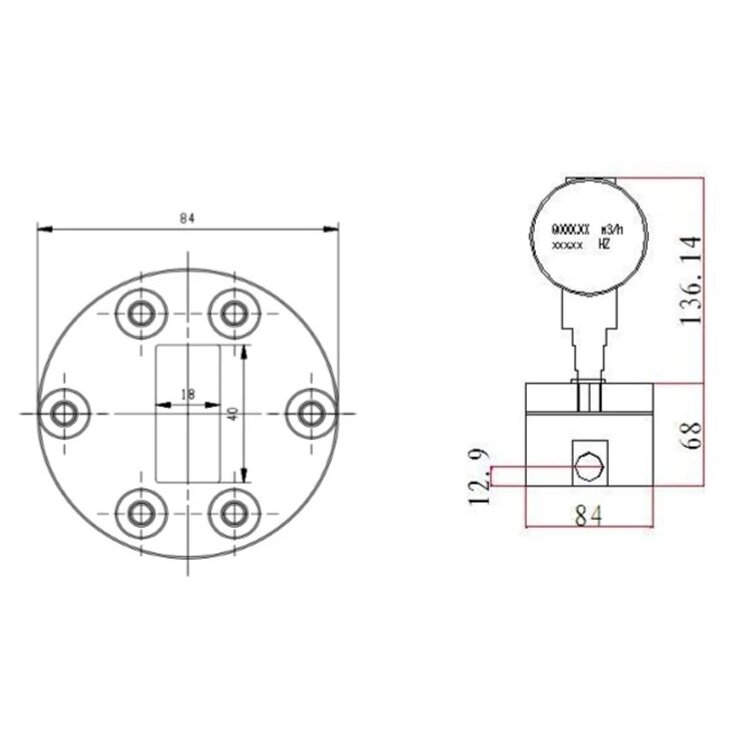

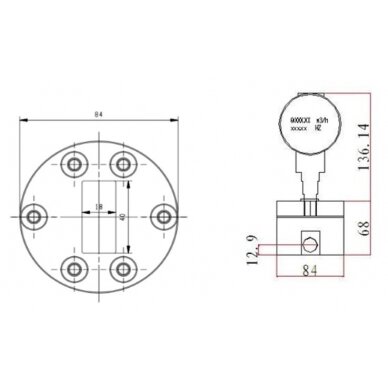

    Jauns   Šķidruma mazas plūsmas mērītājs | DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10 2

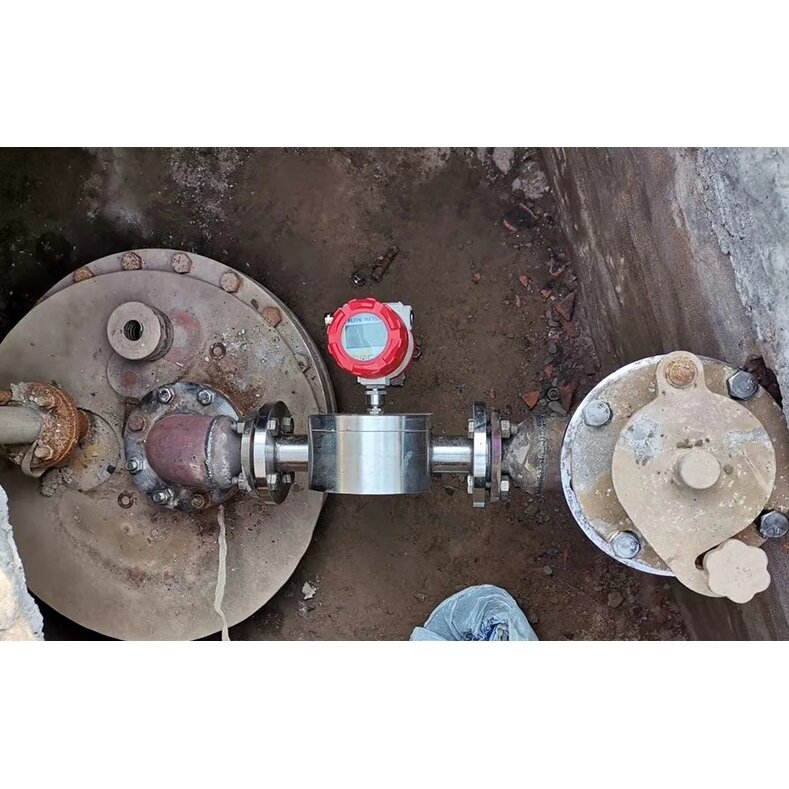

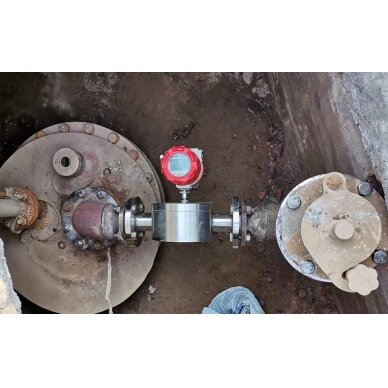

    Jauns   Šķidruma mazas plūsmas mērītājs | DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10 3

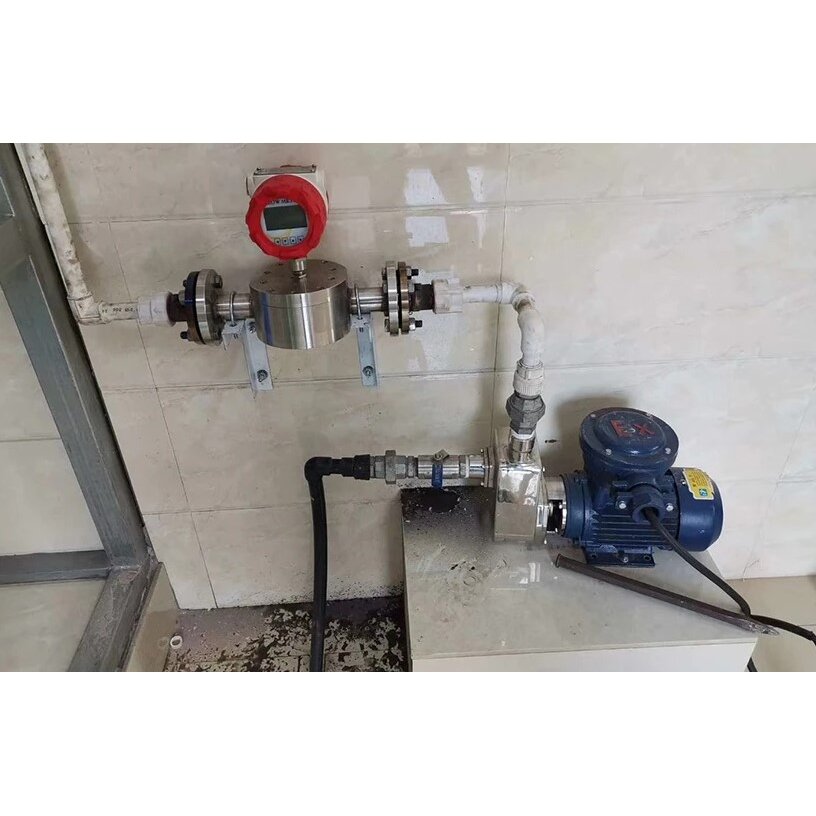

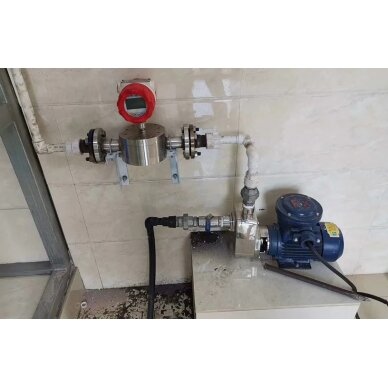

    Jauns   Šķidruma mazas plūsmas mērītājs | DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10 4

    Šķidruma mazas plūsmas mērītājs | DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10

    Kods: EL-DN10
    Jautāt
    Cena 2020.80 € ar PVN
    ( 1670.09 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    EL-DN10 mēra mazas šķidruma plūsmas 50–1200 l/h, rāda tās LCD displejā un pārraida impulsos, 4–20 mA vai RS485. Barošana 24 V DC, G1/2 pieslēgums, spiediens līdz 5 MPa, bez Ex sertifikāta.

  • Apraksts

    Šķidruma maza patēriņa plūsmas mērītājs DN10 | 50–1200 l/h | G1/2 | 24 V DC | impulss, 4–20 mA, RS485 | LCD | IP65 | EL-DN10

    EL-DN10 – šķidruma mazas plūsmas mērītājs ar LCD displeju, paredzēts 50–1200 l/h plūsmas mērīšanai cauruļvadā ar G1/2 vītņu pieslēgumu. Mērītāju baro ar 24 V DC, un rezultātu tas pārraida impulsos, ar 4–20 mA signālu vai caur RS485. Katrs izplūdušais litrs – 1280 impulsi, tāpēc pat neliela plūsma tiek uzskaitīta precīzi. Pieļaujamais spiediens – līdz 5 MPa (50 bar), šķidruma temperatūra – līdz 80 °C.

    ⚠ Nav Ex sertifikāta. Mērot benzīnu, dīzeļdegvielu vai citus degošus šķidrumus, sprādzienbīstamā vidē (Ex zonās) to izmantot nedrīkst.
    Galvenā doma:
    Dozēšanas, eļļošanas vai ķīmisko piedevu līnijās plūsmas bieži ir tikai daži simti litru stundā – parastie ūdens skaitītāji šādu plūsmu precīzi neizmēra. EL-DN10 rāda plūsmu uz vietas displejā un vienlaikus nosūta to uz PLC vai kontrolieri, tāpēc vienu ierīci var izmantot gan vizuālai kontrolei, gan automātikai.
    Plūsma
    50–1200 l/h
    Pieslēgums
    G1/2
    Izejas
    impulss, 4–20 mA, RS485
    Spiediens
    līdz 5 MPa

    Darbības princips

    Šķidrums plūst caur mērīšanas kameru un griež tajā esošo mērelementu. Katru tā apgriezienu fiksē sensors un pārvērš impulsos – vienam litram atbilst 1280 impulsi (K koeficients 1280 imp./l).

    Elektronika no impulsu frekvences aprēķina momentāno plūsmu un kopējo tilpumu, attēlo tos LCD displejā un pārraida caur izejām: impulsu, analogo 4–20 mA un digitālo RS485.

    Pie maksimālās plūsmas 1200 l/h impulsu frekvence sasniedz aptuveni 427 Hz, pie minimālās 50 l/h – aptuveni 18 Hz. Ņemiet to vērā, izvēloties PLC skaitītāja ieeju.

    Kāpēc noderīgs mazas plūsmas mērītājs?
    Tas ļauj mērīt un dozēt nelielus šķidruma daudzumus tur, kur vienkāršs skaitītājs ir neprecīzs. Ar vienu ierīci iegūst vietējo rādījumu un signālu automātikai, tāpēc nav vajadzīgs atsevišķs indikators un pārveidotājs.

    Tehniskās specifikācijas

    Preces veids Šķidruma mazas plūsmas mērītājs ar LCD displeju
    Modelis EL-DN10
    Nominālais diametrs DN10
    Plūsmas diapazons 50–1200 l/h
    K koeficients 1280 imp./l
    Kļūda 0,5 % / 1,0 %
    Barošana 24 V DC
    Izejas signāli Impulsu, 4–20 mA, RS485
    Displejs LCD
    Maksimālais spiediens 5 MPa (50 bar)
    Maksimālā šķidruma temperatūra 80 °C
    Pieslēgums G1/2
    Aizsardzības pakāpe IP65
    Mērāmie šķidrumi Ūdens, dīzeļdegviela, sīrups, līme, medus u. c.; benzīnam un citiem viegli uzliesmojošiem šķidrumiem – tikai Ex sertificēts mērītājs

    Galvenās funkcijas

    • Mazas plūsmas mērīšana 50–1200 l/h – dozēšanas un piedevu līnijām.
    • K koeficients 1280 imp./l – augsta izšķirtspēja tilpuma uzskaitē.
    • LCD displejs – plūsma un tilpums redzami uz vietas bez papildu indikatora.
    • Impulsu izeja – tilpuma uzskaitei PLC vai skaitītājā.
    • 4–20 mA izeja – momentānās plūsmas pārraide kontrolierim.
    • RS485 saskarne – digitāla datu pārraide uz vadības sistēmu.
    • Spiediens līdz 5 MPa – piemērots arī spiediena līnijām.
    • Šķidruma temperatūra līdz 80 °C – piemērots siltiem tehnoloģiskajiem šķidrumiem.

    Ar ko atšķiras no līdzīgiem?

    Ūdens skaitītājs Paredzēts uzskaitei pie lielākām plūsmām, bieži bez izejas signāla. EL-DN10 mēra mazas plūsmas un tam ir izejas automātikai.
    Tās pašas sērijas mērītāji ar citiem diapazoniem Sērijā ir mērītāji no 0,3–20 l/h līdz 2000–20000 l/h. Izvēlieties to, kura diapazona vidū būs jūsu darba plūsma.
    Elektromagnētiskais plūsmas mērītājs Mēra tikai elektrovadošus šķidrumus. Dīzeļdegvielu, benzīnu vai eļļas, kas nevada strāvu, tas neizmēra – EL-DN10 šādiem šķidrumiem der.

    Kur to izmanto?

    • Ķīmisko piedevu un reaģentu dozēšana
    • Degvielas patēriņa mērīšana ģeneratoros un katlos
    • Eļļošanas un eļļas padeves līnijas
    • Pārtikas rūpniecība – sīrupu un koncentrātu dozēšana
    • Līmju un sveķu padeve ražošanas līnijās
    • Laboratorijas un testēšanas stendi

    Izmantošana pēc vajadzības

    Iesācējam.
    Izvēlieties mērītāju, kura 50–1200 l/h diapazonā ietilpst jūsu darba plūsma, pieslēdziet 24 V DC un sekojiet rādījumiem displejā.
    Pieredzējušam montētājam.
    Impulsu izeju pieslēdziet PLC ātrajam skaitītājam – frekvence sasniedz ~427 Hz; pirms mērītāja uzstādiet filtru.
    Energētiķim / projektētājam.
    Izvēlieties signāla veidu sistēmai: impulsi – tilpumam, 4–20 mA – plūsmai, RS485 – integrācijai SCADA vai BMS.

    Praktiskais pielietojums

    Rezerves dīzeļģeneratora telpā jāmēra degvielas patēriņš aptuveni 300 l/h. EL-DN10 uzstāda degvielas padeves līnijā aiz filtra, impulsu izeju pieslēdz PLC skaitītājam. Operators redz plūsmu displejā, bet sistēma uzskaita patērēto degvielu. Telpa nav Ex zona – pretējā gadījumā būtu nepieciešams Ex sertificēts mērītājs.

    Plusi / priekšrocības

    • Precīzi mēra mazas plūsmas
    • Trīs izeju veidi automātikai
    • Vietējais LCD rādījums
    • Spiediens līdz 5 MPa
    • Piemērots arī nevadošiem šķidrumiem (degvielai, eļļām)
    • Kompakts G1/2 pieslēgums

    Mīnusi / ierobežojumi

    • Nav Ex sertifikāta – nav piemērots sprādzienbīstamai videi
    • Nepieciešama 24 V DC barošana
    • Jutīgs pret mehāniskiem piemaisījumiem – filtrs obligāts
    • Šķidruma temperatūra ierobežota līdz 80 °C

    Drošības un montāžas piezīmes

    • ⚠ Nav Ex sertifikāta: neizmantot sprādzienbīstamā vidē degošu šķidrumu (benzīna, dīzeļdegvielas) līnijās.
    • ⚡ Elektrisko pieslēgumu sadalnē veic kvalificēts elektriķis pēc sprieguma atslēgšanas.
    • Barojiet tikai ar 24 V DC – nepieslēdziet 230 V AC tīklam.
    • Pirms mērītāja demontāžas samaziniet spiedienu līnijā līdz nullei un izlaidiet šķidrumu.
    • Nepārsniedziet 5 MPa spiedienu un 80 °C šķidruma temperatūru.
    • Pirms mērītāja uzstādiet filtru, lai piemaisījumi nesabojātu mērelementu.
    • Signāla kabeļus izvietojiet atsevišķi no spēka kabeļiem.

    Ātrais izvēles ceļvedis

    50–1200 l/h
    G1/2
    24 V DC
    4–20 mA / RS485
    Piemērots, ja nepieciešams:
    • mērīt mazas šķidruma plūsmas
    • dozēt piedevas vai reaģentus
    • mērīt degvielas vai eļļas patēriņu ārpus Ex zonas
    • pārraidīt plūsmas datus uz PLC vai BMS
    Pārbaudiet pirms izvēles:
    • vai darba plūsma ietilpst 50–1200 l/h
    • šķidruma viskozitāti un temperatūru (līdz 80 °C)
    • vai uzstādīšanas vieta nav Ex zona
    • kādas izejas nepieciešamas un kāda kļūdas klase (0,5 % vai 1,0 %)
    Svarīgs atgādinājums: EL-DN10 nav sprādziendroša ierīce. Benzīna vai citu viegli uzliesmojošu šķidrumu līnijās sprādzienbīstamā vidē obligāti nepieciešams Ex sertificēts mērītājs.
    ☝ Elsprendimai.eu iesaka:

    BUJ

    Vai mērītājs der benzīnam?
    Benzīnam šo mērītāju neiesakām: benzīna tvaiki veido sprādzienbīstamu vidi, un benzīna pārliešanas un padeves vietas parasti klasificē kā Ex zonas. Mērītājam nav Ex sertifikāta – benzīnam izvēlieties Ex sertificētu mērītāju.
    Ko nozīmē K koeficients 1280 imp./l?
    Par katru izplūdušo litru mērītājs izdod 1280 impulsus. Ievadiet šo skaitli PLC vai skaitītājā tilpuma aprēķinam.
    Kādas frekvences būs impulsi?
    Pēc K koeficienta pie 1200 l/h – aptuveni 427 Hz, pie 50 l/h – aptuveni 18 Hz. PLC ieejai jābūt piemērotai šādai frekvencei.
    Vai var mērīt viskozus šķidrumus?
    Jā, starp mērāmajiem šķidrumiem norādīts sīrups, līme un medus. Ļoti viskoziem šķidrumiem diapazonu un spiediena zudumus precizējiet pirms pasūtījuma.
    Vai pirms mērītāja vajag filtru?
    Jā, ieteicams. Cietas daļiņas var iesprūdināt vai sabojāt mērelementu un izkropļot rādījumus.
    Kādu mērītāju izvēlēties, ja mana plūsma ir 1500 l/h?
    Šis modelis mēra līdz 1200 l/h. Izvēlieties tās pašas sērijas mērītāju ar 200–3000 l/h diapazonu.

    Avoti: Piegādātāja tehniskie dati; publiski pieejamu ražotāja datu lapu atrast neizdevās. Pārbaudīts 2026-10-18.

    Šķidruma mazas plūsmas mērītājs EL-DN10

    EL-DN10 – šķidruma mazas plūsmas mērītājs 50–1200 l/h diapazonam ar G1/2 pieslēgumu, LCD displeju un impulsu, 4–20 mA un RS485 izejām. Barošana 24 V DC, spiediens līdz 5 MPa, šķidruma temperatūra līdz 80 °C. Ex sertifikāta nav.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
