Skrūvējams gredzenveida kabeļu uzgalis | kabeļiem un vadiem | 6–35mm² | M10 | līdz 1–12kV | apaļš | MLA-6-35X10

Mehānisks gredzenveida kabeļa uzgalis | 6–35 mm² | M10 | Al/Cu | līdz 12 kV | MLA-6-35X10

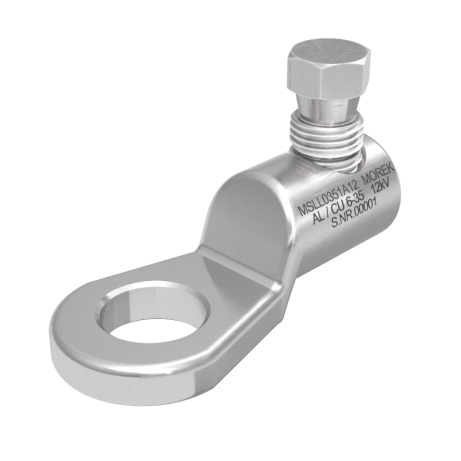

MLA-6-35X10 ir mehānisks gredzenveida kabeļa uzgalis, kas paredzēts 6–35 mm² Al/Cu vadītāju pieslēgšanai M10 skrūvju kontaktpunktam. Vadītājs uzgaļa korpusā tiek nostiprināts ar mehānisku piespiedējskrūvi, tāpēc montāžai nav nepieciešams presēšanas instruments. Saskaņā ar piegādātāja datiem šim modelim norādīta lietošana līdz 12 kV, alumīnija korpuss un alvota virsma.

Tas ir mehānisks skrūvējams, nevis presējams kabeļa uzgalis. Noizolētais vadītājs tiek ievietots kontaktadaļā un mehāniski piespiests ar skrūvi, bet gredzenveida daļa tiek piestiprināta pie M10 kontaktpunkta. Izvēloties uzgali, jāvērtē ne tikai vadītāja šķērsgriezums un materiāls, bet arī vadītāja konstrukcija, M10 pieslēguma punkts un iekārtas ražotāja prasības.

Mehāniskā konstrukcija ļauj pieslēgt vadītāju bez mehāniskā vai hidrauliskā presēšanas instrumenta. Tas var būt praktiski remonta, rekonstrukcijas un montāžas darbos, ja šāds savienojuma veids atbilst konkrētā kabeļa un iekārtas prasībām.

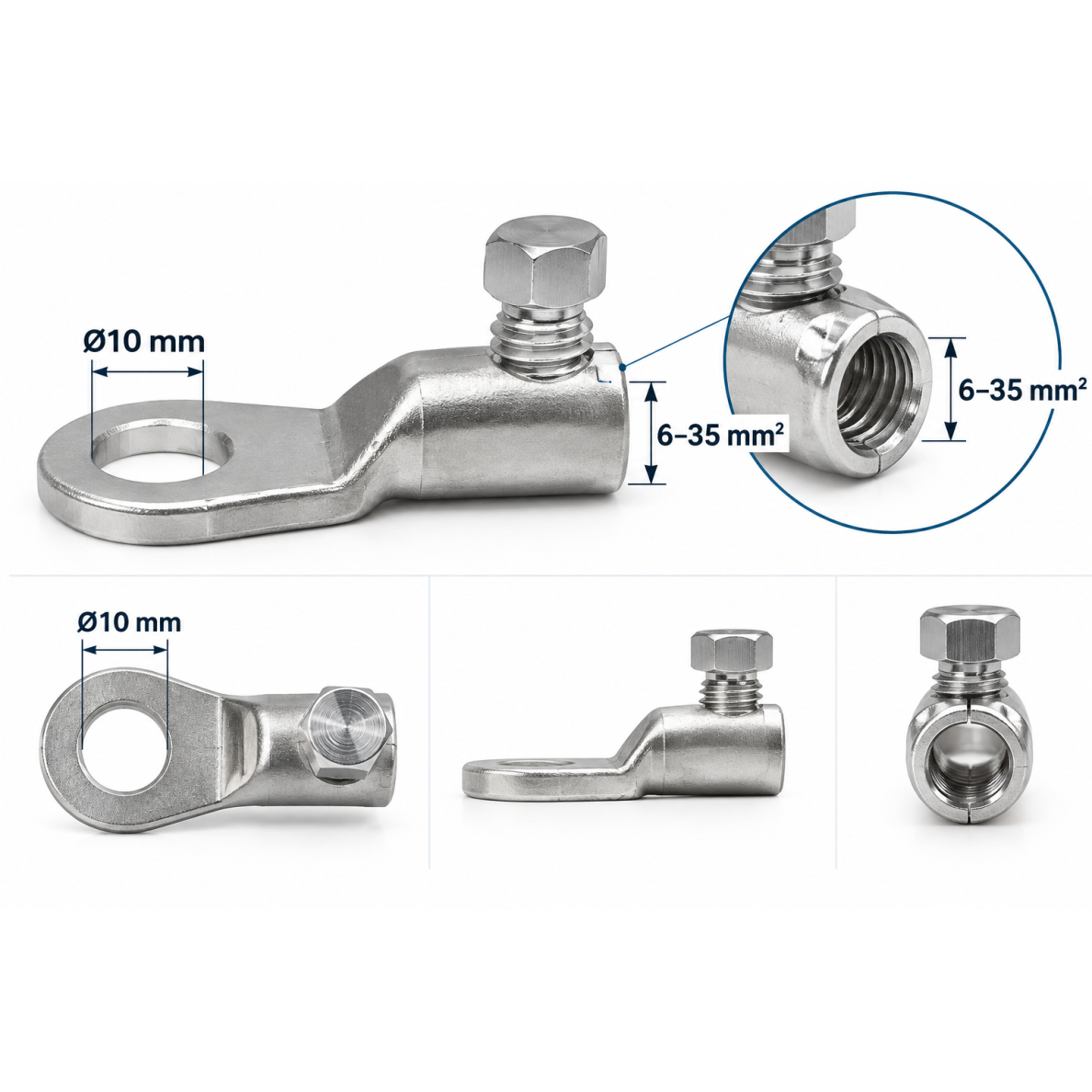

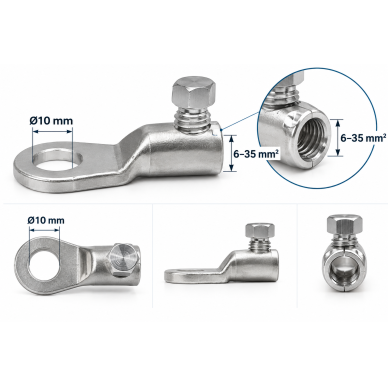

M10 apzīmē gredzenveida daļas stiprinājuma izmēru. Pirms montāžas jāpārbauda, vai skrūve, paplāksnes un kontaktvirsma ir piemērotas M10 gredzenam un konkrētajai elektroiekārtai.

• 6–35 mm² vadītāju pieslēgšana.
• Paredzēts Al/Cu vadītājiem pēc piegādātāja specifikācijas.
• Mehānisks vadītāja piespiediens – nav nepieciešams presēšanas instruments.
• M10 gredzenveida pieslēguma daļa.
• Viena vadītāja piespiedējskrūve.
• Alumīnija korpuss pēc piegādātāja datiem.
• Alvota virsma pēc piegādātāja datiem.
• Piegādātāja norādītā sprieguma klase – līdz 12 kV.

• Elektrisko sadalņu un sadales iekārtu pieslēgumos.
• Kabeļu pieslēgšanai M10 skrūvju kontaktiem.

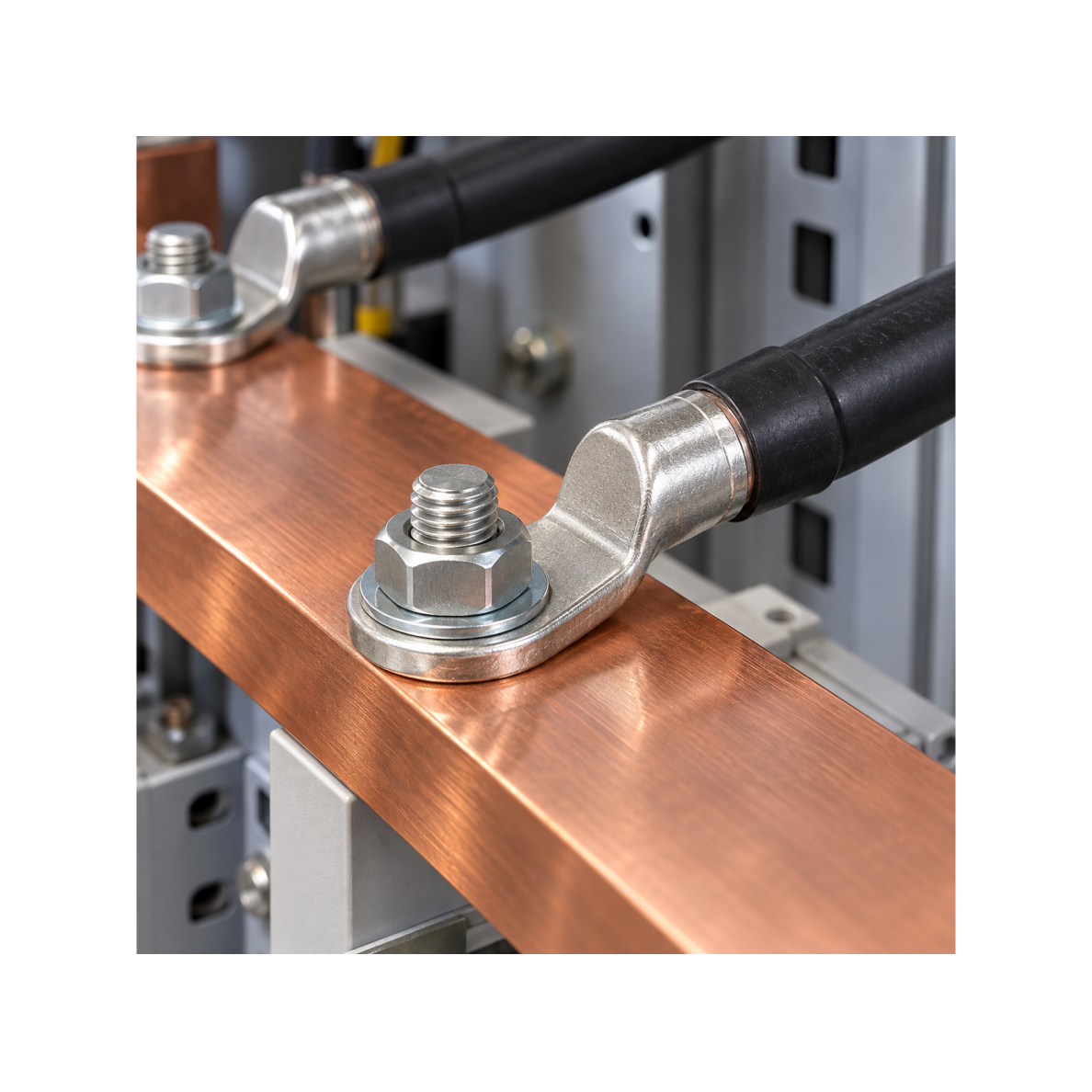

• Kopnēs un citos piemērotos skrūvju pieslēguma punktos.
• Elektroinstalāciju remontā.
• Elektrosistēmu rekonstrukcijā un modernizācijā.
• Vietās, kur projektā vai iekārtā paredzēts mehānisks kabeļa uzgalis.

1. Pārbaudiet, vai vadītāja šķērsgriezums ir 6–35 mm² diapazonā.
2. Pārbaudiet vadītāja materiālu un konstrukciju un to savietojamību ar uzgali.
3. Noņemiet pietiekamu izolācijas garumu, lai vadītāju varētu pilnībā ievietot kontaktadaļā, nebojājot dzīslas.
4. Ievietojiet vadītāju līdz paredzētajai montāžas pozīcijai.
5. Piespiediet vadītāju ar uzgaļa skrūvi atbilstoši ražotāja montāžas prasībām.
6. Pārbaudiet vadītāja mehānisko noturību.
7. M10 gredzenveida daļu novietojiet plakani pret kontaktvirsmu un nostipriniet atbilstoši pieslēdzamās iekārtas ražotāja prasībām.
8. Pēc galīgās montāžas vizuāli pārbaudiet, vai savienojums ir salikts pareizi un nav mehānisku bojājumu.

Vadītāja piespiedējskrūves vai M10 stiprinājuma savienojuma pievilkšanas momentu nevajadzētu noteikt pēc vispārīgām tabulām vai līdzīgiem produktiem. Jāievēro konkrētā uzgaļa un pieslēdzamās iekārtas tehniskās prasības.

• Pirms montāžas atslēdziet ķēdi no sprieguma un pārliecinieties, ka tā patiešām nav zem sprieguma.
• Izmantojiet tikai vadītāja šķērsgriezumam, materiālam un konstrukcijai piemērotu uzgali.
• Noņemot izolāciju, nebojājiet vadītāja dzīslas.
• Vadītājam jābūt pilnībā un pareizi ievietotam uzgaļa kontaktadaļā.
• Piespiedējskrūvi pievelciet saskaņā ar ražotāja tehniskajām prasībām.
• Pēc piespiešanas pārbaudiet vadītāja mehānisko noturību.
• M10 gredzenveida daļai pilnībā un vienmērīgi jābalstās uz kontaktvirsmas.
• Stiprinājumiem jābūt savietojamiem ar pieslēdzamās iekārtas kontaktpunktu.
• Elektromontāžas darbus jāveic kvalificētiem speciālistiem.

MLA-6-35X10 | 6–35 mm² | Al/Cu | M10 | mehānisks

Mehānisks gredzenveida kabeļa uzgalis 6–35 mm² Al/Cu vadītāju pieslēgšanai M10 kontaktpunktam. Vadītājs tiek nostiprināts ar vienu piespiedējskrūvi, tāpēc presēšanas instruments nav nepieciešams. Profesionālai izvēlei jāvērtē vadītāja šķērsgriezums, materiāls un konstrukcija, M10 kontaktpunkts, piegādātāja norādītā sprieguma klase un pieslēdzamās iekārtas prasības.
