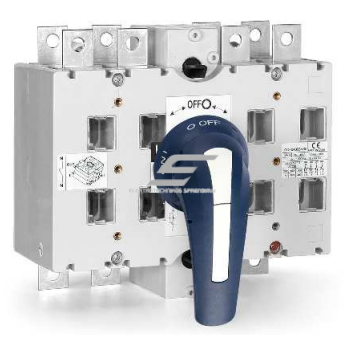

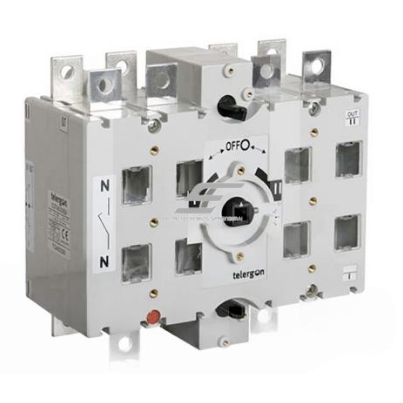

Slēdzis | 3P | 630A | 1-0-2

Tehniskās specifikācijas

Polu skaits: 3P
Strāva (Ith, -30…+50 °C): 630 A
Nominālais izolācijas spriegums (Ui): 1000 V
Nominālais impulsa izturības spriegums (Uimp): 12 kV
Nominālā darba strāva (Ie) pēc kategorijas:
• AC-21A (400 V): 630 A
• AC-22A (400 V): 630 A

Īslaicīgā izturības strāva (1 s, Icw): 13 kA
Īslaicīgā ieslēgšanas jauda (pīķa, Icm): 20 kA

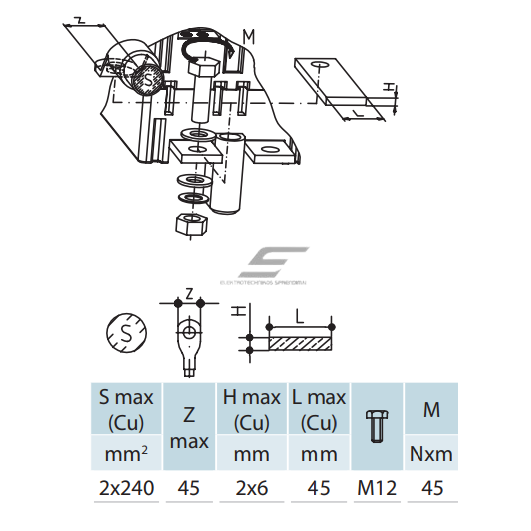

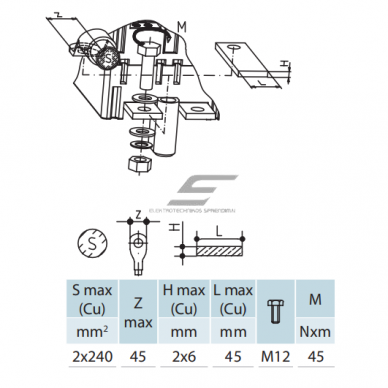

Pieslēguma iespējas:
• Vara kopne: 2×6/45 mm
• Ciets kabelis: 2×240 mm²
• Maksimālais kopnes platums: 45 mm
• Pieskrūvēšanas moments: 45 N·m

Mehāniskā izturība: Bez slodzes: ≥ 4000 / 10000 cikli
Svars: ~11,5–12,6 kg (atkarībā no konfigurācijas)
Standarti: IEC 60947-1, IEC 60947-3
Kvalitātes sertifikāti: ISO 9001, ISO 14001

Funkcijas
Trīs darba pozīcijas: 1 (pirmais avots) – 0 (izslēgts) – 2 (otrais avots).
Nodrošina drošu pārslēgšanu starp diviem elektroenerģijas avotiem vai divām ķēdēm.
Piemērots gan slodzes pārslēgšanai, gan ķēžu izolēšanai.
Var izmantot kā manuālu ATS (Automatic Transfer Switch) aizstājēju mazākās sistēmās.
Mehāniskā konstrukcija paredzēta lielām slodzēm un ilgstošai lietošanai.

Pielietojums
Rūpniecībā: rūpnīcu, cehu, noliktavu barošanas avotu pārslēgšanai.
Komerciālās ēkās: rezerves ģeneratora pieslēgšanai, ja zūd galvenā padeve.
Enerģētikā: sadales iekārtās un elektriskajos skapjos kā pārslēgšanas un izolēšanas ierīce.
Mājsaimniecībās (lielas jaudas sistēmām): ja nepieciešama manuāla pārslēgšana starp tīklu un ģeneratoru.

Plusi
Augsta strāvas ietilpība – 630 A ļauj vadīt pat ļoti jaudīgas ķēdes.
Izturīgs dizains – ilgmūžīga mehānika (līdz 10 000 cikliem).
Sertificēta kvalitāte – atbilst IEC standartiem un ISO prasībām.
Plašas pieslēguma iespējas – piemērots gan kabeļiem, gan vara kopnēm.
Augsta izturība pret īsslēguma strāvām – līdz 20 kA pīķa strāvas.

Mīnusi
Manuāla vadība – nav automātiskās pārslēgšanas funkcijas.
Salīdzinoši liels svars – uzstādīšanai var būt nepieciešams papildu balsts.
Nav piemērots mazas jaudas sistēmām – lielās nominālās strāvas dēļ var būt pārmērīgs un dārgs risinājums.
