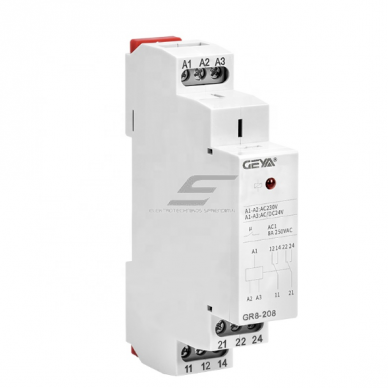

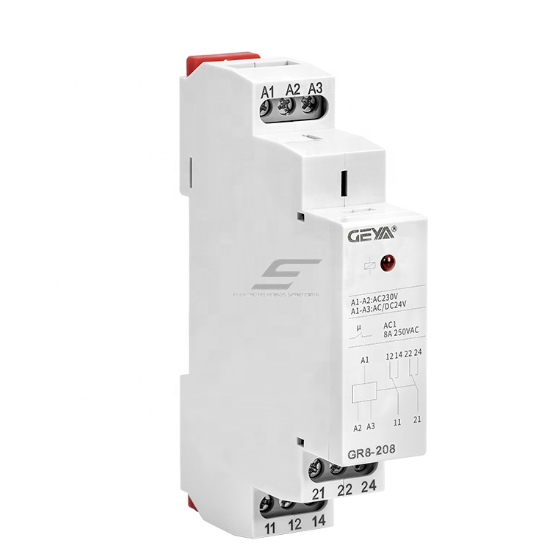

  • Modulārais starprelejs | 2×SPDT | 8 A AC1 | dubultā spole 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

    Kods: ESGR8-208

    Modulārais GEYA GR8-208 starprelejs ar 2 pārslēdzošiem kontaktiem (8 A AC1) un spoli 230 V AC / 24 V AC/DC. Viens 18 mm DIN modulis, LED stāvokļa indikācija – vadības signālu atdalīšanai, kontaktu pavairošanai un kontaktoru spoļu vadībai sadalnēs.

  • Modulārais starprelejs | 2×SPDT | 8 A AC1 | dubultā spole 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

    Modulārais GEYA GR8-208 starprelejs ar 2 pārslēdzošiem kontaktiem (SPDT / CO) un 8 A AC1 kontaktu strāvu. Tas tiek montēts uz 35 mm DIN sliedes, aizņem vienu 18 mm moduli un ļauj ar vienu vadības signālu pārslēgt atsevišķas ķēdes, atdalīt kontrollera izeju no slodzes un palielināt kontaktu skaitu. Dubultā spole ļauj vienu un to pašu releju vadīt ar 230 V AC (spailes A1–A2) vai 24 V AC/DC (A1–A3) signālu – ērti, ja sadalnē ir gan tīkla, gan zemsprieguma vadības ķēdes.

    Galvenā doma:
    Izvēlieties GR8-208, ja ar vienu vadības signālu jāpārslēdz 2 neatkarīgas ķēdes un viss jāiekļauj viena moduļa platumā. Kontakti paredzēti aktīvai (AC1) slodzei līdz 8 A pie 250 V AC – motorus un citas lielas induktīvas slodzes relejam jāvada caur kontaktoru, nevis tieši.
    Spole
    230 V AC / 24 V AC/DC
    Kontakti
    2×SPDT (CO)
    Kontaktu strāva
    8 A AC1, 250 V AC
    Montāža
    DIN 35 mm, 1 modulis (18 mm)

    Darbības princips

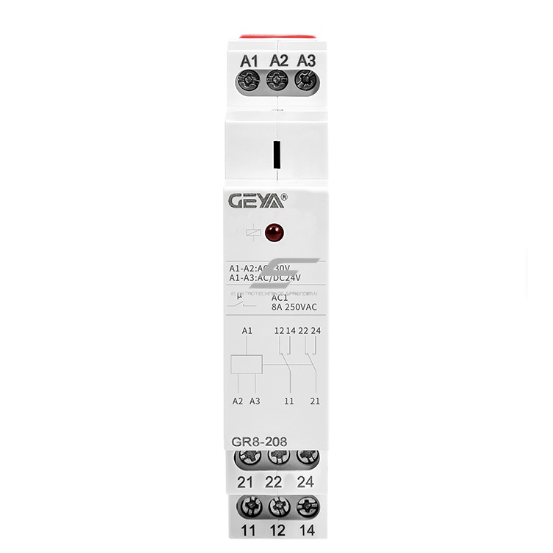

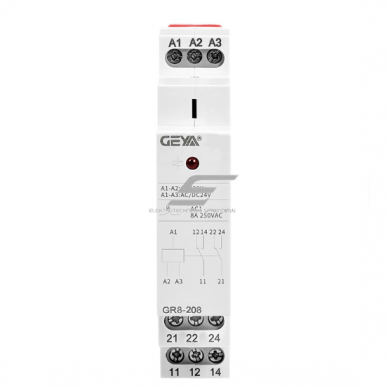

    Relejs tiek stiprināts uz 35 mm DIN sliedes (EN/IEC 60715) sadales kārbā vai automātikas skapī. Vadības spriegums tiek pievadīts spoles spailēm A1–A2 (230 V AC) vai A1–A3 (24 V AC/DC), bet vadāmās ķēdes pieslēdz kontaktu grupām 11-12-14 un 21-22-24: 11/21 – kopējais kontakts, 12/22 – normāli slēgts (NC), 14/24 – normāli atvērts (NO).

    Pievadot vadības spriegumu, spole pievelk enkuru un visi 2 kontakti pārslēdzas vienlaicīgi – ne ilgāk kā 40 ms laikā. Sarkanā LED rāda, ka relejs ir ieslēgts. Pārtraucot vadības spriegumu, kontakti atgriežas sākuma stāvoklī (ne ilgāk kā 200 ms laikā).

    Spoles un kontaktu ķēdes ir galvaniski atdalītas, tāpēc vadības puse var strādāt ar citu spriegumu nekā pārslēdzamā ķēde – piemēram, zemsprieguma kontrolleris var droši pārslēgt 230 V ķēdi.

    Kāpēc GR8-208?
    Viens 18 mm modulis, 2 pārslēdzošie kontakti un LED indikācija: GR8-208 aizstāj releju ar atsevišķu ligzdu un aizņem mazāk vietas sadalnē. Vadi tiek pieslēgti tieši skrūvju spailēm.

    Tehniskā specifikācija

    Preces veids Modulārais starprelejs (palīgrelejs)
    Ražotājs GEYA
    Modelis GR8-208 (230 V AC / 24 V AC/DC)
    Preces kods ESGR8-208
    Spoles (vadības) spriegums 230 V AC (A1–A2) vai 24 V AC/DC (A1–A3)
    Spoles patēriņš AC maks. 12 VA / DC maks. 1,9 W
    Vadības sprieguma pielaide −15 % / +10 %
    Kontakti 2×SPDT (pārslēdzošie, CO)
    Kontaktu nominālā strāva 8 A (AC1)
    Pārslēgšanas spriegums 250 V AC / 24 V DC
    Min. pārslēgšanas jauda (DC) 500 mW
    Pārslēgšanās laiks maks. 40 ms
    Atgriešanās laiks maks. 200 ms
    Stāvokļa indikācija sarkana LED
    Mehāniskais resurss 1×10⁷ cikli
    Elektriskais resurss (AC1) 1×10⁵ cikli
    Darba temperatūra −20…+55 °C
    Uzglabāšanas temperatūra −35…+75 °C
    Aizsardzības pakāpe IP40 (priekšpuse), IP20 (spailes)
    Montāža 35 mm DIN sliede (EN/IEC 60715), jebkurā stāvoklī
    Izmēri 90 × 18 × 64 mm (1 modulis)
    Spailes viendzīslas vads maks. 1×2,5 mm² vai 2×1,5 mm²; ar uzgali maks. 1×2,5 mm²
    Pārsprieguma kategorija / piesārņojuma pakāpe III / 2

    Galvenās funkcijas

    • 2 pārslēdzošie kontakti – ar vienu signālu vada 2 neatkarīgas ķēdes, pieejama NO un NC loģika.
    • 8 A AC1 kontakti – pietiek signāllampām, kontaktoru spolēm, vārstiem un nelielām aktīvām slodzēm.
    • Dubultā spole – viens modelis gan 230 V AC, gan 24 V AC/DC vadībai, mazāk dažādu releju noliktavā.
    • Galvaniskā atdalīšana – kontrollera vai sensora izeja atdalīta no pārslēdzamās ķēdes.
    • LED indikācija – releja stāvoklis redzams uzreiz, ātrāka diagnostika.
    • Viens modulis – 18 mm plats korpuss ietaupa vietu sadalnē.

    Kur izmanto?

    • PLC un kontrolleru izeju atdalīšanai no slodzes ķēdēm
    • Kontaktoru un magnētisko palaidēju spoļu vadībai
    • HVAC sistēmās – ventilatoru, vārstu, sūkņu vadībai
    • Apgaismojuma vadībai no taimeriem, termostatiem vai krēslas slēdžiem
    • Avārijas un stāvokļa signālu nodošanai citai sistēmai (sausais kontakts)
    • Sadalnēs, kur izmanto gan 230 V, gan 24 V vadības spriegumu

    Izmantošana pēc vajadzības

    Automātikas sadalņu ražotājam.
    Viens modelis abiem vadības spriegumiem – mazāk pozīciju noliktavā un vienkāršāka komplektācija.
    Servisa elektriķim.
    Bojātu releju var nomainīt, nenoskaidrojot, vai objektā ir 230 V vai 24 V vadība.
    HVAC montētājam.
    Ar 24 V AC kontrollera signālu var vadīt 230 V ventilatora vai sūkņa kontaktora spoli.

    Praktiskais pielietojums

    Ja vienā sadalnē PLC izeja ir 24 V DC, bet citā relejs jāvada no 230 V taimera, der tas pats GR8-208: 24 V pieslēdz A1–A3, 230 V – A1–A2. Viena kontaktu grupa vada kontaktora spoli, otra nodod stāvokļa signālu kontrollerim.

    Priekšrocības

    • 2 pārslēdzošie kontakti vienā 18 mm modulī
    • 8 A AC1 kontaktu strāva pie 250 V AC
    • Sarkans LED stāvokļa indikators
    • Spole un kontakti galvaniski atdalīti
    • Nav vajadzīga ligzda – skrūvju spailes līdz 2,5 mm²
    • Viens relejs diviem vadības spriegumiem (230 V AC vai 24 V AC/DC)

    Trūkumi / ierobežojumi

    • Kontaktu pārslēgšanas spriegums DC – tikai līdz 24 V
    • Nav paredzēts tiešai motoru palaišanai – izmantojiet kontaktoru
    • Nav manuālās testa pogas, relejs nav maināms atsevišķi – bojājuma gadījumā maina visu moduli
    • 8 A AC1 – lielākām aktīvām slodzēm izvēlieties 16 A releju

    Drošības un montāžas piezīmes

    • Pirms montāžas atslēdziet barošanu un pārliecinieties, ka sprieguma nav.
    • Pārbaudiet spoles spriegumu uz korpusa: 230 V AC (A1–A2) vai 24 V AC/DC (A1–A3).
    • Nepieslēdziet 230 V pie A1–A3 – šīs spailes paredzētas tikai 24 V AC/DC.
    • Nepārsniedziet 8 A AC1 un 250 V AC / 24 V DC pārslēgšanas robežas.
    • Induktīvām slodzēm (kontaktoru spolēm, vārstiem) izmantojiet slāpēšanas ķēdi: DC – diodi, AC – RC ķēdi vai varistoru.
    • Vadu šķērsgriezumu izvēlieties pēc strāvas; spailē – maks. 2,5 mm².
    • Montāžu un pieslēgšanu jāveic kvalificētam elektriķim.

    Ātrais izvēles ceļvedis

    230 V AC / 24 V AC/DC
    2×SPDT (CO)
    8 A AC1
    1 DIN modulis 18 mm
    LED indikācija
    Piemērots, ja nepieciešams:
    • ar vienu signālu vadīt 2 ķēdes
    • atdalīt kontrollera izeju no slodzes
    • vadīt kontaktora spoli
    • viens relejs 230 V AC un 24 V AC/DC vadībai
    Pārbaudiet pirms lietošanas:
    • vadības spriegumu un tā veidu (AC vai DC)
    • slodzes veidu un strāvu – līdz 8 A AC1
    • vai DC pārslēgšanas spriegums nepārsniedz 24 V
    • vai sadalnē ir 1 brīvs modulis
    Svarīgs atgādinājums: Starprelejs nav aizsardzības aparāts: tas neaizsargā pret pārslodzi vai īssavienojumu, tāpēc ķēde obligāti jāaizsargā ar automātslēdzi vai drošinātāju.

    BUJ – biežāk uzdotie jautājumi

    Kāds ir spoles vadības spriegums?
    230 V AC (A1–A2) vai 24 V AC/DC (A1–A3).
    Vai der PLC izejai?
    Jā – 24 V DC pieslēdz A1–A3; spoles patēriņš līdz 1,9 W (ap 80 mA), tāpēc pārbaudiet, vai PLC izeja iztur šādu strāvu.
    Vai var tieši pieslēgt motoru?
    Nē – relejs vada kontaktora spoli, bet kontaktors – motoru.
    Cik vietas aizņem sadalnē?
    Vienu moduli – 18 mm uz DIN sliedes.
    Vai var pārslēgt DC slodzi?
    Jā, taču kontaktu pārslēgšanas spriegums DC – tikai līdz 24 V.
    Vai vajadzīga atsevišķa releja ligzda?
    Nē – vadi tiek pieslēgti tieši skrūvju spailēm.

    Modulārais starprelejs | 2×SPDT | 8 A AC1 | dubultā spole 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

    GEYA GR8-208 – modulārais starprelejs ar 2 pārslēdzošiem 8 A AC1 kontaktiem un spoli 230 V AC / 24 V AC/DC. Viens 18 mm DIN modulis, LED indikācija un galvaniskā atdalīšana – drošai signālu nodošanai un kontaktoru vadībai automātikas un sadales skapjos.

    Publicēts: 2026-11-05 · Dati salīdzināti ar ražotāja datu lapu: 2026-11-05

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
