Starprelejs | 12 V DC spole | 1CO (SPDT) | 8 A | ar testēšanas pogu | spraudņa tipa | LANBOO J13A | ES-J13A1
Kods: ES-J13A1Cena 4.10 € ar PVN( 3.39 € bez PVN )Spraudņa tipa starprelejs LANBOO J13A: 12 V DC spole, 1CO (NO + NC) 8 A, manuāla testēšanas poga. Montē ligzdā.
-
Starprelejs | 12 V DC spole | 1CO (SPDT) | 8 A | ar testēšanas pogu | spraudņa tipa | LANBOO J13A | ES-J13A1

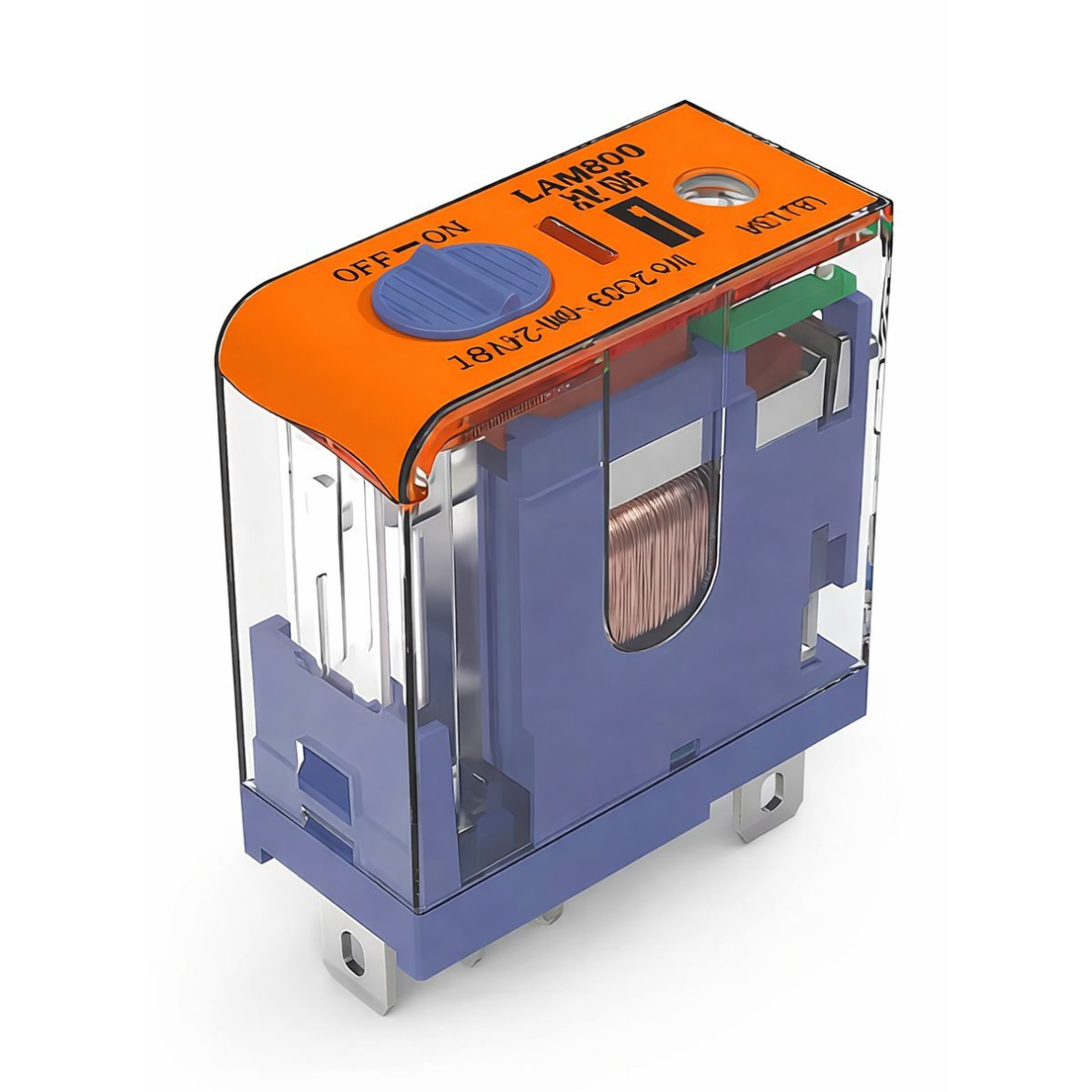

LANBOO J13A – spraudņa tipa elektromagnētisks starprelejs vadības ķēdēm: 12 V DC spole un viens pārslēdzošais kontakts (NO + NC ar kopējo spaili) līdz 8 A. Relejs tiek ievietots atbilstošā ligzdā, tāpēc to var ātri nomainīt, neatvienojot vadus.
Galvenā doma:
Spraudņa relejs ir praktisks risinājums sadalnēm, kurās svarīga ātra apkope: bojātu releju nomaina dažās sekundēs. 8 A kontakts der lielākajai daļai vadības ķēžu – kontaktoru spolēm, signāllampām, nelielām slodzēm.Spole
12 V DCKontakts
1CO (SPDT) – NO + NCKontaktu strāva
8 ATestēšanas poga
ir, manuālaDarbības princips

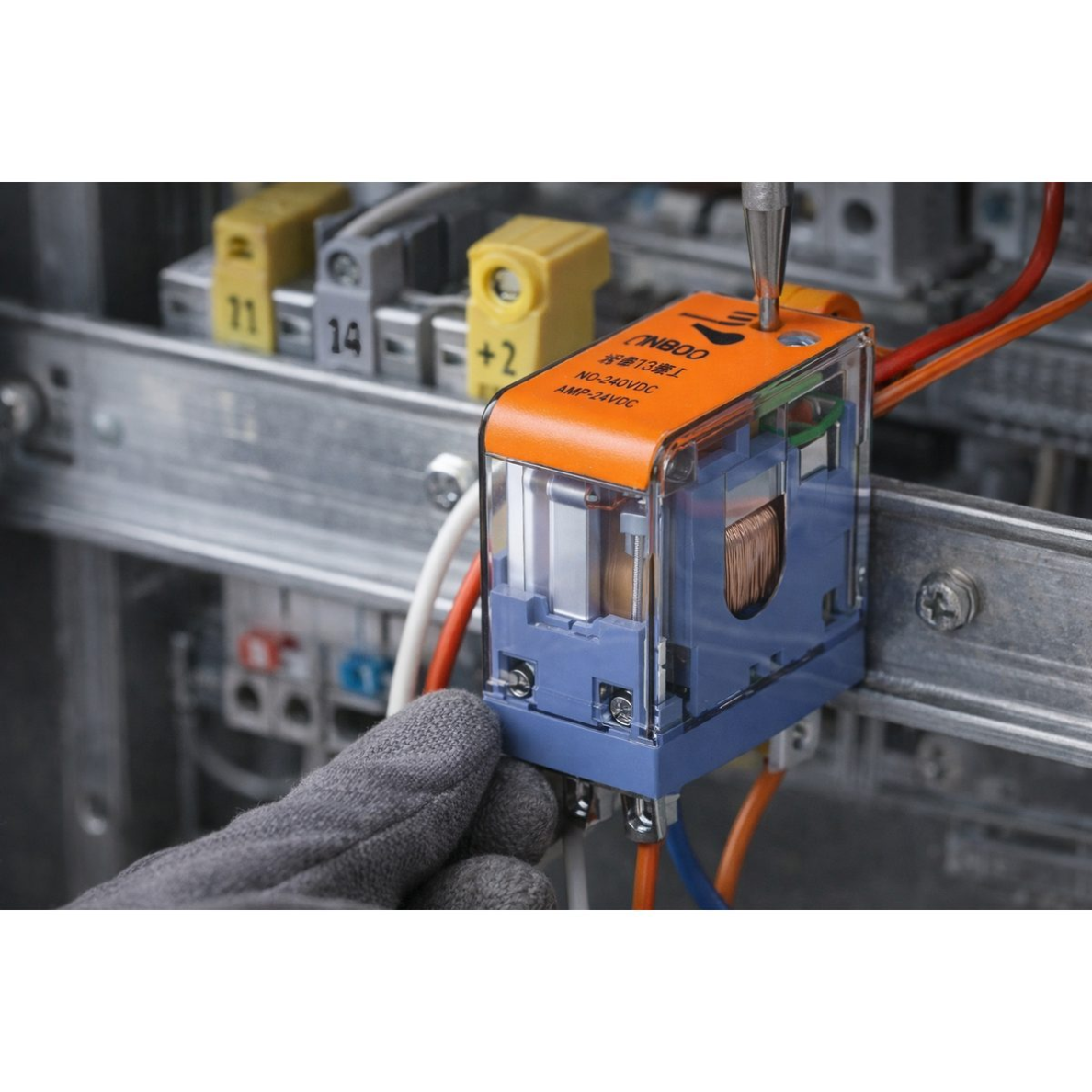

Relejs tiek ievietots ligzdā, ko montē uz DIN sliedes vai montāžas plāksnes. Vadības signālu pievieno spoles spailēm, slodzes ķēdi – kopējai (COM), NO un NC spailei.
Padodot spolei 12 V DC spriegumu, kontakts pārslēdzas: COM savienojas ar NO un atvienojas no NC. Pazūdot signālam, kontakts atgriežas sākuma stāvoklī.
Manuālā testēšanas poga ļauj mehāniski pārslēgt kontaktu bez vadības signāla – ērti, pārbaudot ķēdi nodošanas ekspluatācijā laikā.
Rezultāts – kontrolleri noslogo tikai spoles strāva, bet slodze tiek komutēta ar atdalītu kontaktu.
Kādas priekšrocības sniedz LANBOO J13A?
Spraudņa konstrukcija saīsina remonta laiku, sudraba sakausējuma kontakti ir piemēroti vadības ķēdēm, bet testēšanas poga ļauj pārbaudīt slodzes ķēdi vēl pirms kontrollera programmas palaišanas.Tehniskās specifikācijas

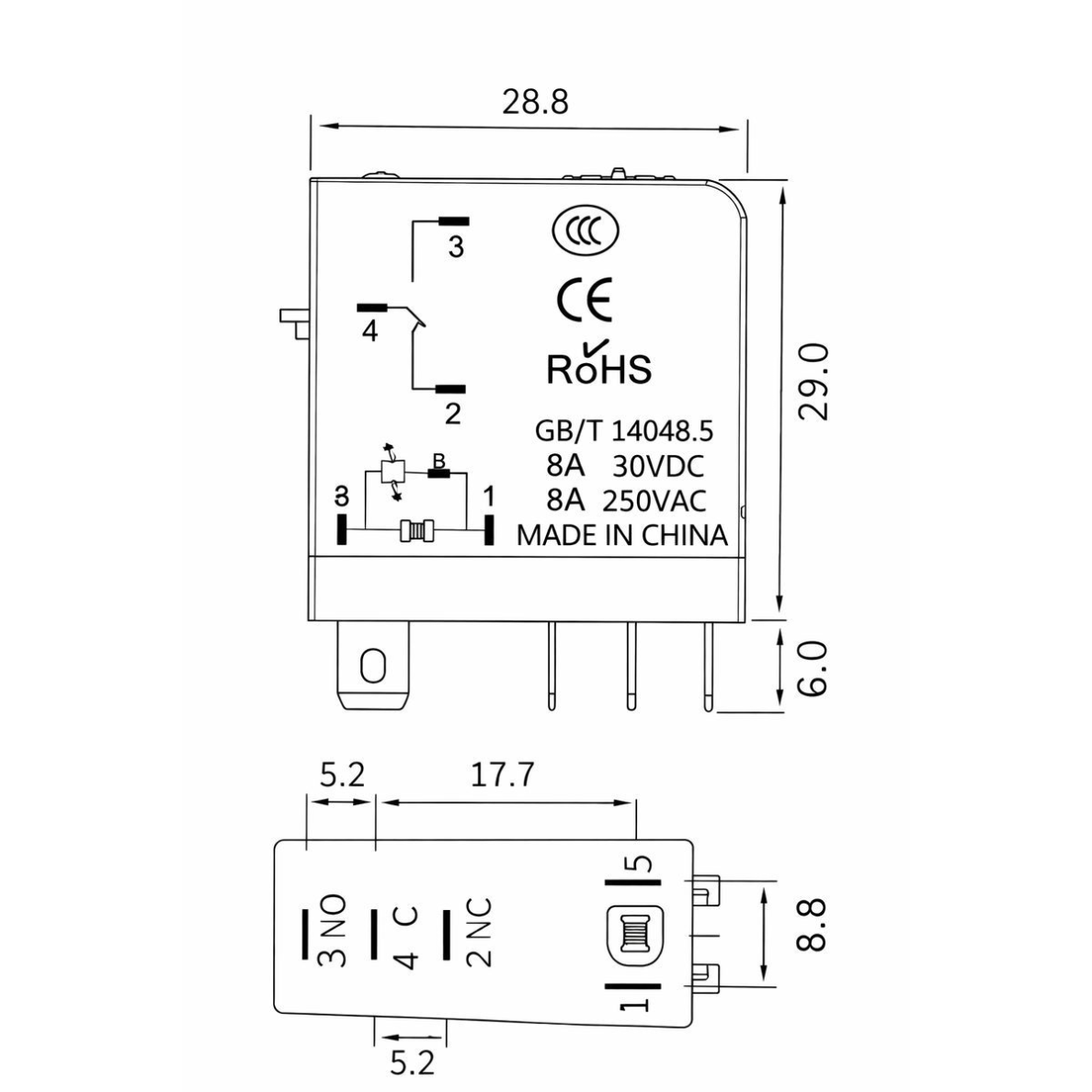

Preces veids Spraudņa tipa elektromagnētisks starprelejs Ražotājs / kods LANBOO / ES-J13A1 Sērija J13A Spoles spriegums 12 V DC Kontaktu konfigurācija 1CO (SPDT): 1 NO + 1 NC ar kopējo spaili Kontaktu strāva 8 A Kontaktu materiāls sudraba sakausējums Manuālā testēšanas poga ir Korpuss hermētisks, caurspīdīgs, plastmasas Montāža ligzdā (ligzda tiek pārdota atsevišķi) Galvenās funkcijas
- Signāla atdalīšana – kontrolleris tiek aizsargāts no slodzes ķēdes.
- Pārslēdzošais kontakts NO/NC – ieslēgšana vai izslēgšana ar vienu releju.
- Spraudņa konstrukcija – ātra nomaiņa, neatvienojot vadus.
- Testēšanas poga – kontakta pārslēgšana manuāli regulēšanas laikā.
- Hermētisks korpuss – aizsargā mehānismu no putekļiem.
Kur izmanto?
- Vadības skapji un automātikas sadalnes
- PLC izeju paplašināšana
- Kontaktoru un magnētisko palaidēju spoļu vadība
- Signalizācijas un trauksmes ķēdes
- Sūkņu, ventilatoru un apkures vadība
- Vārtu, barjeru un apgaismojuma automātika
Izmantošana pēc vajadzības
Vadības skapju ražotājam.
Spraudņa releji ļauj sadalni samontēt un pārbaudīt, bet relejus ievietot pēdējā posmā.Tehniskās apkopes komandai.
Bojātu releju nomaina dažās sekundēs, vadi nav jāatvieno.Automātikas regulētājam.
Testēšanas poga ļauj pārbaudīt izpildmehānismu bez kontrollera programmas.Praktiskais pielietojums
Ja kontrollera 12 V DC izejai jāvada kontaktora spole, izeju pievieno J13A spolei, bet kontaktora spoli – caur COM–NO kontaktu. Pirms programmas palaišanas, nospiežot testēšanas pogu, var pārbaudīt, vai kontaktors ieslēdzas.Priekšrocības
- Spraudņa tipa – ātra nomaiņa
- 1 pārslēdzošais kontakts NO + NC
- 8 A kontaktu strāva
- Sudraba sakausējuma kontakti
- Hermētisks korpuss
- Manuālā testēšanas poga
Trūkumi / ierobežojumi
- Nepieciešama atbilstoša J13A ligzda – tā nav iekļauta komplektā
- Kontaktu strāva līdz 8 A – lielākām slodzēm nepieciešams kontaktors
- Induktīvai slodzei nepieciešama strāvas rezerve
Drošības un montāžas norādījumi
- Pirms montāžas un releja nomaiņas atslēdziet slodzes ķēdes spriegumu.
- Spoles spriegumam jāatbilst vadības signālam: 12 V DC.
- Izmantojiet tikai šim relejam paredzētu ligzdu – nepiemērota ligzda var nenodrošināt kontaktu.
- Neizmantojiet testēšanas pogu kā darba slēdzi – tā paredzēta tikai pārbaudei.
- Montāžu veic kvalificēts elektriķis.
Ātrais izvēles ceļvedis
Spole: 12 V DC1CO (SPDT)8 ASpraudņa tipaAr testēšanas poguPiemērots, ja nepieciešams:- vadīt kontaktora spoli vai signāllampu no kontrollera
- ātri nomaināmi releji sadalnē
- pārbaudīt ķēdi manuāli
Pirms lietošanas pārbaudiet:- vadības signāla spriegums – 12 V DC
- vai jums ir J13A sērijas ligzda
- slodzes strāva un tips
Svarīgs atgādinājums: Relejs nav aizsardzības aparāts – tas neaizsargā pret pārslodzi vai īsslēgumu.BUJ
Vai ligzda ir iekļauta komplektā?
Nē, relejs tiek pārdots bez ligzdas – par ligzdu jautājiet mūsu pārdošanas speciālistiem.Ko nozīmē 1NO + 1NC?
Tas ir viens pārslēdzošais kontakts ar kopējo spaili: normāli atvērta un normāli aizvērta izeja.Kādu strāvu var komutēt kontakts?
Līdz 8 A.Kam paredzēta testēšanas poga?
Tā ļauj manuāli pārslēgt kontaktu, regulējot vai pārbaudot ķēdi.Vai der PLC izejai?
Jā, ja PLC izejas spriegums ir 12 V DC.Vai relejs aizsargā pret pārslodzi?
Nē, ķēde jāaizsargā ar automātslēdzi vai drošinātāju.Starprelejs | 12 V DC spole | 1CO (SPDT) | 8 A | ar testēšanas pogu | spraudņa tipa | LANBOO J13A | ES-J13A1
Spraudņa tipa starprelejs LANBOO J13A: 12 V DC spole, 1CO 8 A kontakts ar sudraba sakausējuma kontaktiem, manuāla testēšanas poga – vadības ķēdēm, PLC un automātikas sadalnēm.
