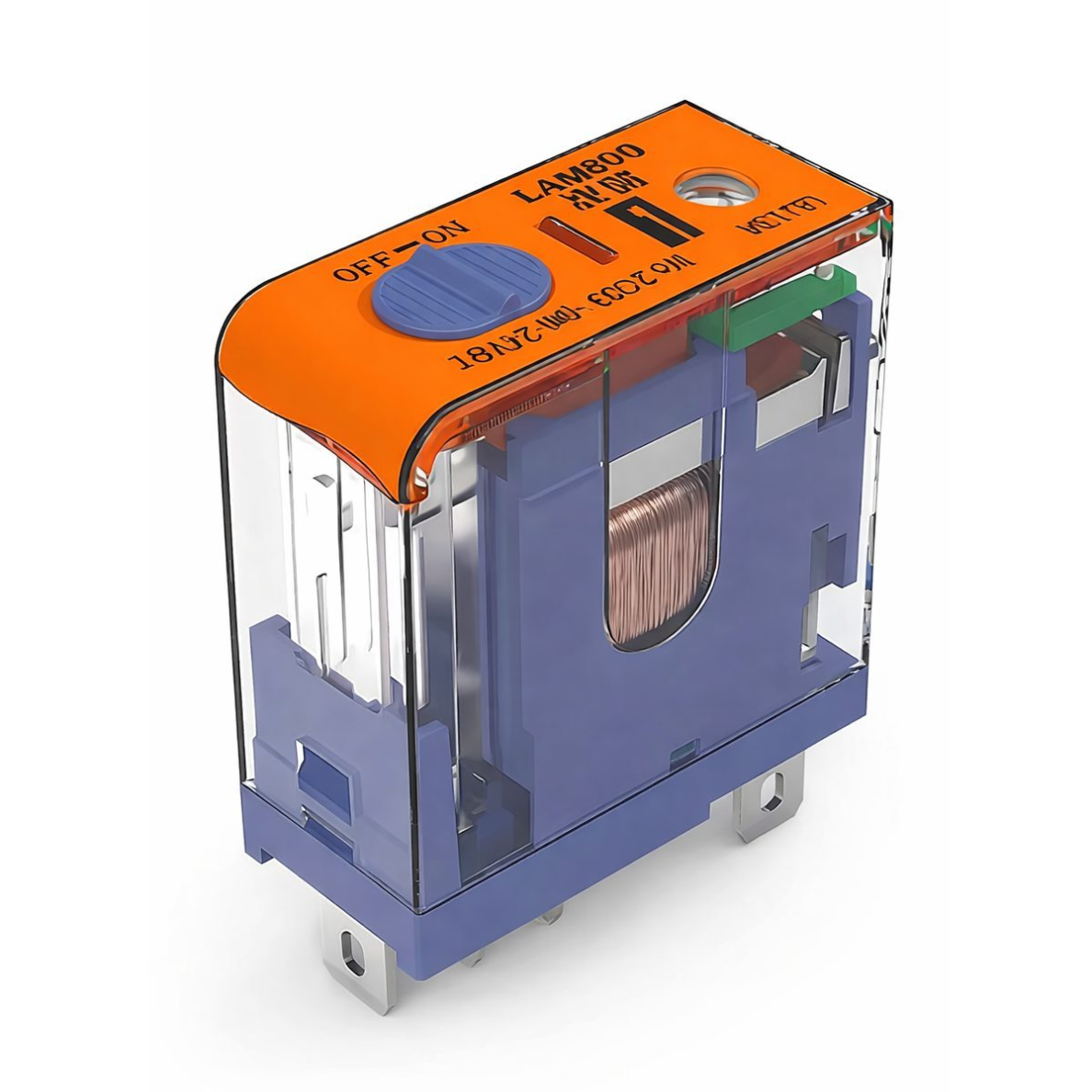

Starprelejs elektromagnētiskais | 24V DC | 1NO+1NC | ar manuālās testēšanas pogu | mini | 8A | universāls | LANBOO

Tehniskās specifikācijas

Ražotājs: LANBOO
Tips: elektromagnētiska starprele ar manuālu testēšanas pogu
Kontaktu konfigurācija: 1NO + 1NC (pārslēdzams kontakts)
Nominālā strāva: 8A
Vadības spriegums: 24V DC
Darba spriegums: līdz 220V AC (caur kontaktiem)
Kontaktu materiāls: sudraba sakausējums (augsta uzticamība)
Kontaktu slodze: zemas / vidējas jaudas ķēdēm
Spaiļu tips: tapas kontakti
Korpuss: PC plastmasa (izturīga pret temperatūru un triecieniem)
Konstrukcija: hermētiska
Krāsa: oranža

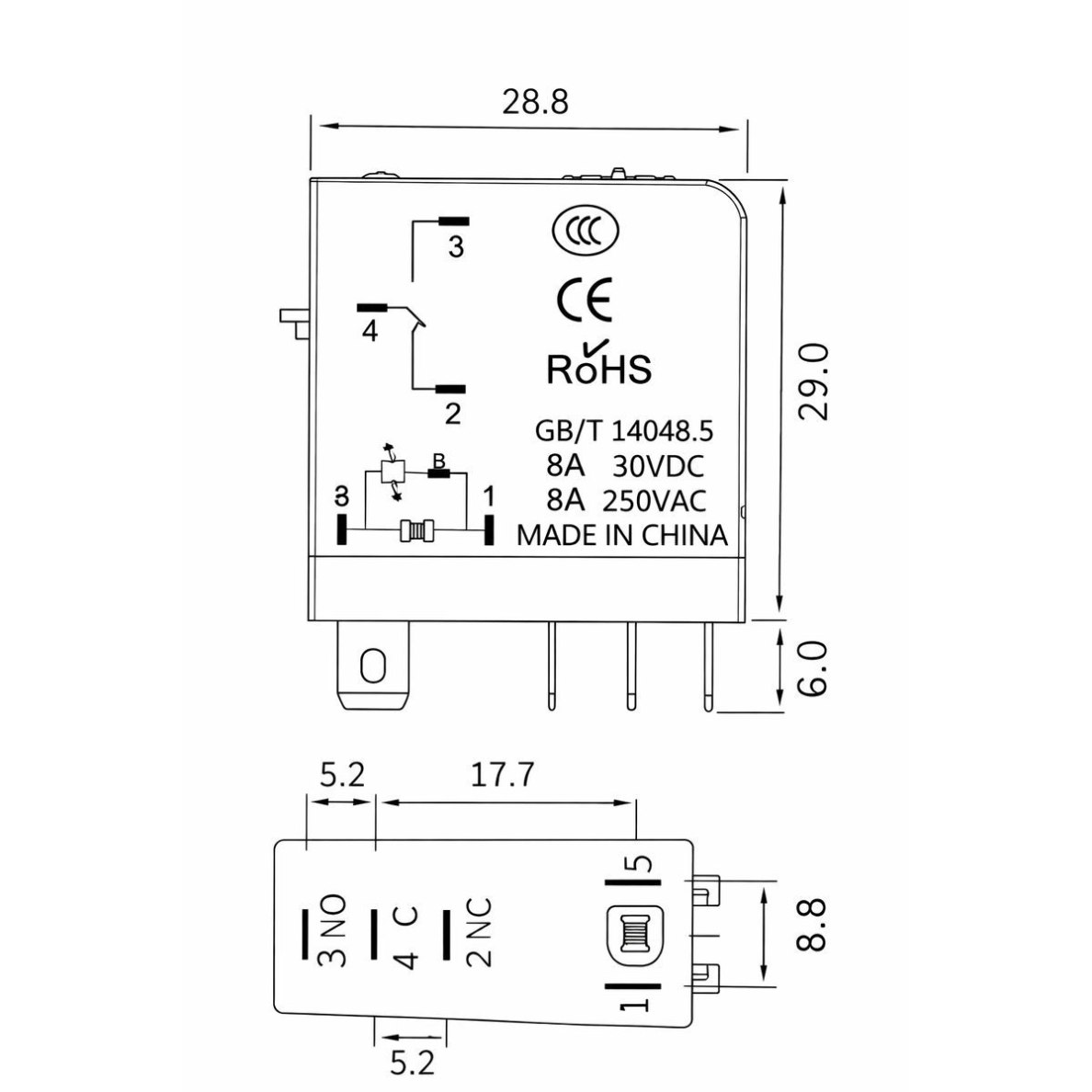

Izmērs: mini (kompakts)
Montāža: ligzdā / uz PCB / turētājā

Funkcijas

Signālu pārslēgšana (NO/NC) – ļauj vadīt dažādas ķēdes
Vadības un jaudas atdalīšana – droša zemsprieguma vadība
Universāls pielietojums – piemērots dažādām sistēmām
Hermētiska konstrukcija – aizsardzība pret putekļiem un vides ietekmi
Kompakts dizains – taupa vietu sadalnē
Vienkārša montāža – standarta tapu tipa kontakti

Pielietojums

Mājsaimniecības lietotājam: Mājas automatizācijas risinājumi (apgaismojums, signalizācija), nelieli DIY projekti, ierīču ieslēgšanas / izslēgšanas vadība
Inženierim / automatizācijas speciālistam: PLC un vadības sistēmu signālu pārslēgšana, starpvadība starp dažādu spriegumu ķēdēm, automatizācijas loģikas realizācija
Elektromontierim: Elektrosadales skapju komplektēšana, kontaktoru un citu ierīču vadība, uzticams risinājums vadības ķēdēm
Rūpniecībā: Ražošanas līnijas, vadības skapji, signalizācijas un aizsardzības sistēmas

Praktiskais pielietojums

Automātikas sistēmās: Releja tiek izmantota starp PLC, kontrolieriem vai sensoriem un izpildmehānismiem, nodrošinot drošu vadības un jaudas ķēžu atdalīšanu

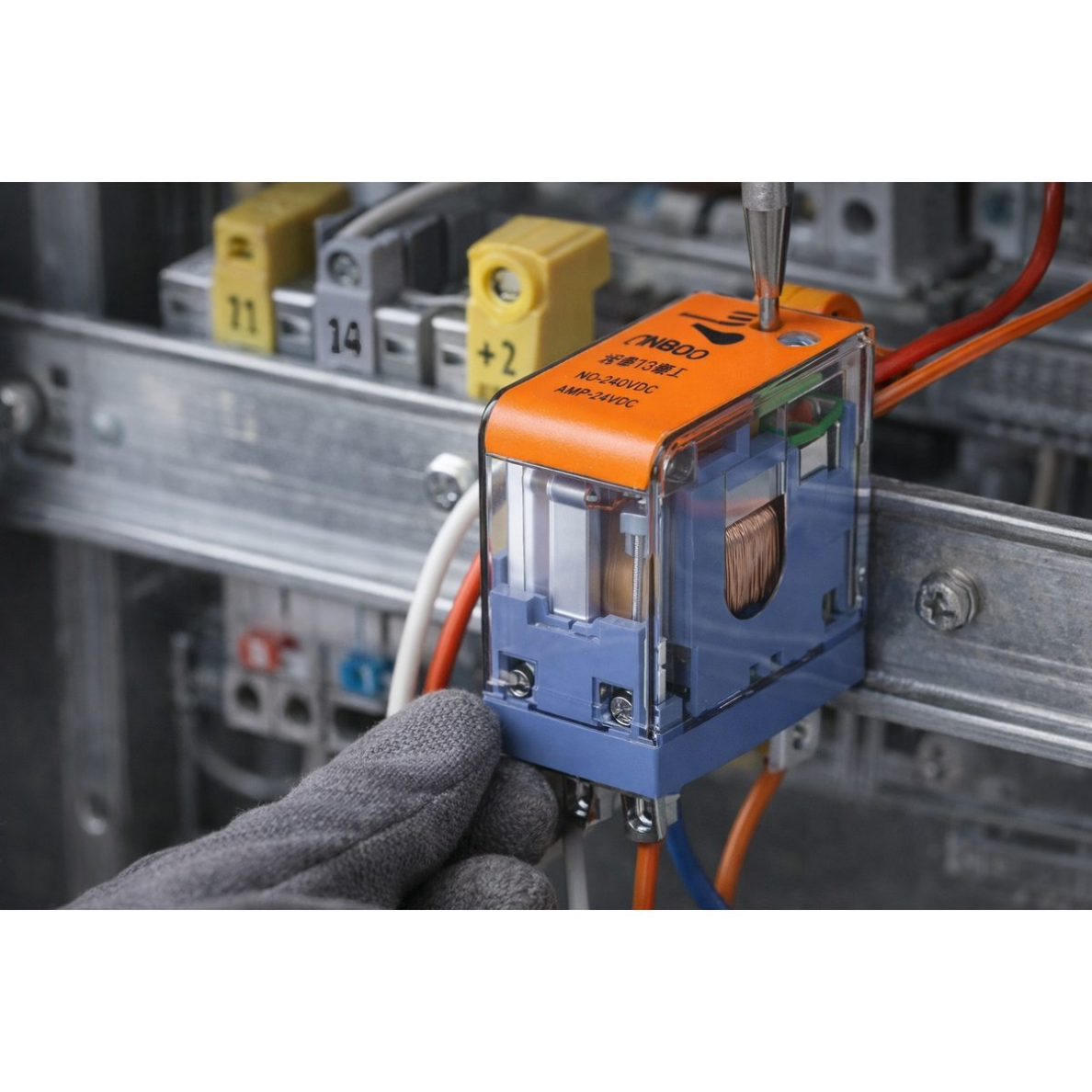

Elektrosadales skapjos: Tiek izmantota kā starpposma komponents vadības ķēdēs, samazina kontrolieru slodzi un palielina sistēmas uzticamību
Apgaismojuma vadībai: Piemērota automatizētai vai attālinātai apgaismojuma vadībai
Ventilācijas, sūkņu un apkures sistēmās: Izmanto ierīču automātiskai ieslēgšanai pēc signāla
Signalizācijas un aizsardzības sistēmās: Releja pārslēdz signālus vai aktivizē brīdinājuma ierīces, tiek izmantota drošības un trauksmes shēmās
Smart Home un DIY projektos: Plaši izmantota ar mikrokontrolieriem un automatizāciju (laistīšana, vārti, apgaismojums)

Priekšrocības

Kompakts izmērs (mini)
Universāls pielietojums
Uzticami sudraba sakausējuma kontakti
Hermētiska konstrukcija (ilgmūžība)
Vienkārša montāža (plug-in)

Trūkumi

Paredzēta mazākām slodzēm (nav paredzēta lielas jaudas ķēdēm)
Mehānisks nolietojums ilgstošas intensīvas ekspluatācijas laikā

Kāds ir relejas tips?
Elektromagnētiska starpreleja mini, 1NO + 1NC (SPDT – pārslēdzošs kontakts), ar vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) kontaktu.

Kur tiek izmantota šī releja?
Plaši izmantota ķēžu vadībai, automatizācijas skapjos, PLC vadības sistēmās, signālu pārslēgšanai, kontaktoru vadībai, DIY un smart home projektos, apgaismojuma vadībai, temperatūras un mitruma kontrolei, vājstrāvas vadībai jaudīgākām ierīcēm

Kāda ir galvenā relejas funkcija?
Zema sprieguma izmantošana lielākas slodzes vadībai un vadības un jaudas ķēžu atdalīšana.

Kā tā tiek montēta?
Uz PCB plates, ligzdā / turētājā, izmantojot kontaktu tapas
