Starprelejs ar ligzdu | 24 V DC spole | 1CO (SPDT) | 6 A | LED | īpaši plāns | DIN | LANBOO | ES-LBJ6A24
Kods: ES-LBJ6A24Cena 10.38 € ar PVN( 8.58 € bez PVN )Īpaši plāns starpreleja modulis ar ligzdu DIN sliedei: 24 V DC spole, 1CO 6 A 250 V AC, LED indikācija.
-
Starprelejs ar ligzdu | 24 V DC spole | 1CO (SPDT) | 6 A | LED | īpaši plāns | DIN | LANBOO | ES-LBJ6A24

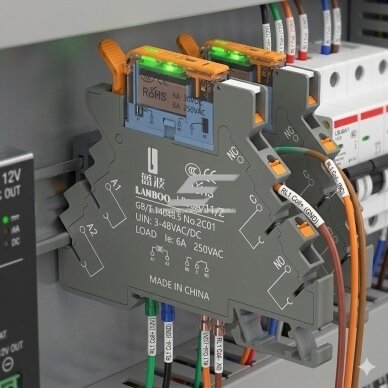

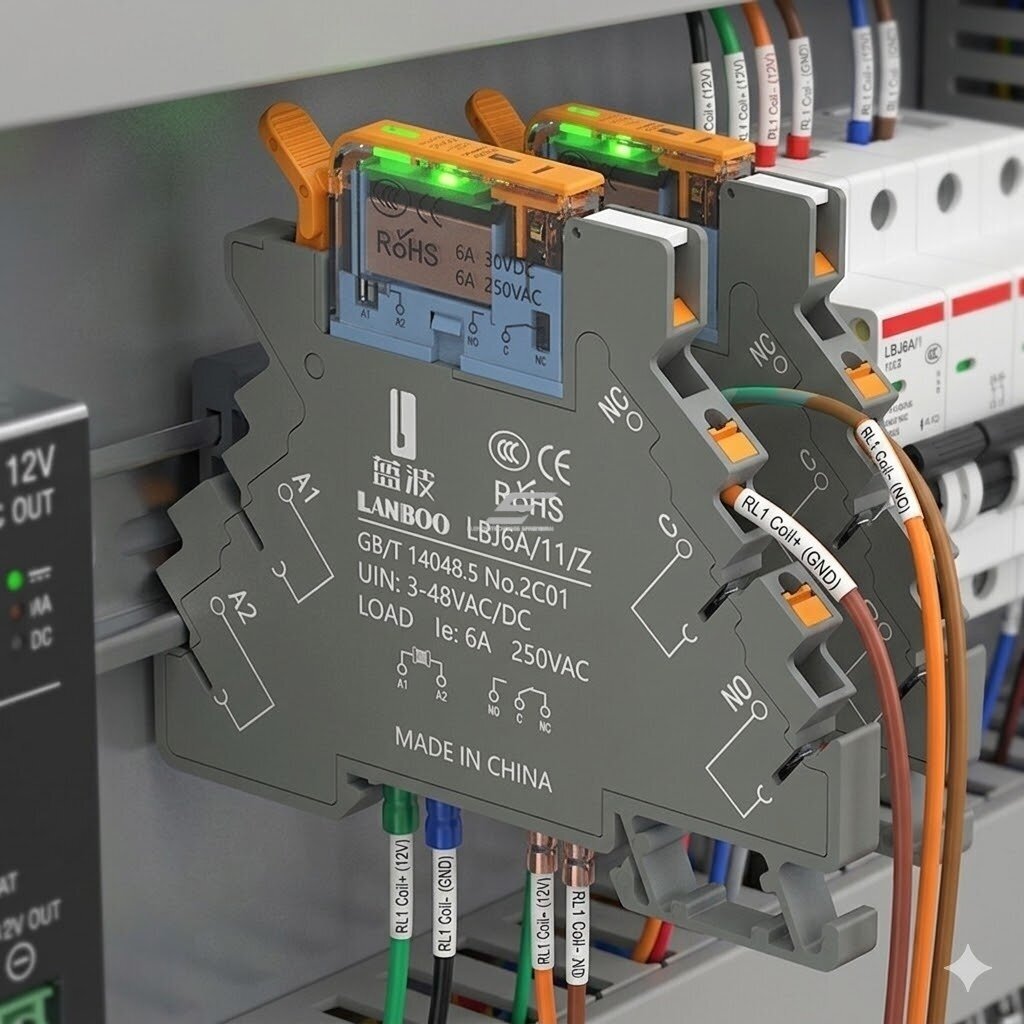

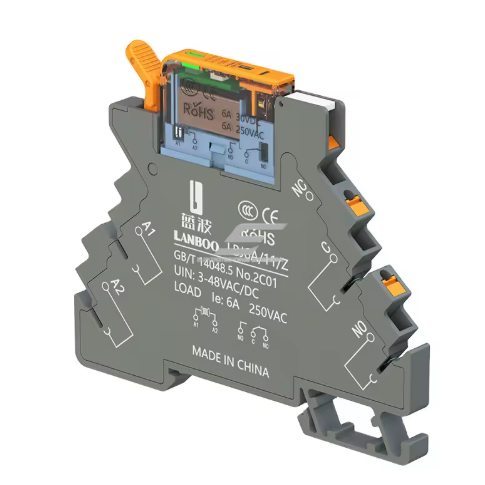

LANBOO LBJ6A – salikts starpreleja modulis: relejs jau ievietots šaurā ligzdā ar skrūvju spailēm un tiek montēts tieši uz 35 mm DIN sliedes. Spoli vada ar 24 V DC signālu, viens pārslēdzošais kontakts (NO + NC ar kopējo spaili) komutē slodzi līdz 6 A 250 V AC.
Galvenā doma:
Kad kontrollera vai PLC izejai jāieslēdz 230 V ķēde, starprelejs atdala vājstrāvas vadību no slodzes. Modulis ar integrētu ligzdu un LED ietaupa vietu sadalnē un montāžas laiku – relejs un ligzda nav jākomplektē atsevišķi.Spole
24 V DCKontakts
1CO (SPDT) – NO + NCKontaktu slodze
6 A / 250 V ACMontāža
DIN sliede, ar ligzduDarbības princips
Moduli uzspiež uz 35 mm DIN sliedes, vadības vadus pievieno spoles spailēm A1/A2, slodzes ķēdi – kopējai (COM), normāli atvērtajai (NO) un normāli aizvērtajai (NC) spailei.
Padodot spolei 24 V DC spriegumu, elektromagnēts pārslēdz kontaktu: COM atvienojas no NC un savienojas ar NO, iedegas LED indikators. Pazūdot vadības signālam, atspere atgriež kontaktu sākuma stāvoklī.
Rezultāts – kontrolleri vai sensoru noslogo tikai spoles strāva, bet slodze tiek komutēta ar galvaniski atdalītu kontaktu.
Kādas priekšrocības sniedz LANBOO LBJ6A?
Viens izstrādājums aizstāj releju un ligzdu, LED uzreiz parāda, vai signāls no PLC ir pienācis, bet šaurais korpuss ļauj izvietot daudz kanālu vienā DIN rindā.Tehniskās specifikācijas
Preces veids Elektromagnētisks starprelejs ar ligzdu (releja modulis) Ražotājs / kods LANBOO / ES-LBJ6A24 Sērija LBJ6A Spoles spriegums 24 V DC Kontaktu konfigurācija 1CO (SPDT): 1 NO + 1 NC ar kopējo spaili Kontaktu slodze 6 A / 250 V AC (aktīvā slodze) Kontaktu pārejas pretestība ≤ 50 mΩ Indikācija LED, spoles stāvoklis Konstrukcija īpaši plāns releja modulis, relejs ievietots ligzdā Montāža 35 mm DIN sliede Pieslēgums skrūvju spailes Galvenās funkcijas
- Signāla atdalīšana – PLC vai kontrollera izeja tiek aizsargāta no slodzes ķēdes.
- Pārslēdzošais kontakts NO/NC – tas pats relejs var ieslēgt vai izslēgt ķēdi.
- LED indikācija – ātra diagnostika bez mērinstrumenta.
- Integrēta ligzda – montāža uzreiz uz DIN sliedes.
- Īpaši plāns korpuss – daudz kanālu nelielā sadalnē.
Kur izmanto?
- PLC un loģisko kontrolleru diskrēto izeju paplašināšana
- Apgaismojuma grupu vadība no automātikas
- Ventilatoru, sūkņu un aizbīdņu vadības ķēdes
- Signāllampu un sirēnu vadība
- Kontaktoru spoļu vadība ar vājstrāvas signālu
- HVAC un ēku automātikas sadalnes
- Viedās mājas kontrolleri ar 24 V DC izejām
Izmantošana pēc vajadzības
Automātikas integratoram.
Ātra kanālu paplašināšana sadalnē bez atsevišķas ligzdu un releju komplektēšanas.Sadaļņu montētājam.
Vienādi šauri moduļi glīti izvietojas DIN rindā un ir viegli marķējami.Servisa elektriķim.
LED ļauj uz vietas pārbaudīt, vai kontrolleris sūta signālu.Praktiskais pielietojums
Ja PLC tranzistora 24 V DC izejai jāieslēdz 230 V ventilators līdz 6 A, izeju pievieno releja spolei, bet ventilatora fāzi – caur COM–NO kontaktu. Iedegies LED apstiprina komandu, bet PLC izeju noslogo tikai spoles strāva.Priekšrocības
- Relejs un ligzda vienā izstrādājumā
- Īpaši plāns korpuss ietaupa vietu
- LED stāvokļa indikācija
- Pārslēdzošais kontakts NO + NC
- Tieša montāža uz DIN sliedes
Trūkumi / ierobežojumi
- Kontaktu slodze līdz 6 A – lielākām slodzēm nepieciešams kontaktors
- Induktīvai slodzei (motori, spoles) nepieciešama strāvas rezerve
- Tikai viens pārslēdzošais kontakts – divām ķēdēm izvēlieties 2CO releju
Drošības un montāžas norādījumi
- Pirms montāžas atslēdziet spriegumu un pārliecinieties, ka tā nav.
- Spoles spriegumam precīzi jāatbilst vadības signālam: 24 V DC. Cits spriegums var sabojāt releju.
- Slodzes strāva nedrīkst pārsniegt 6 A, induktīvai slodzei atstājiet rezervi.
- Spoles un slodzes ķēžu vadus izvadiet atsevišķi, nejauciet SELV un 230 V ķēdes vienā spailē.
- Montāžu un pieslēgšanu veic kvalificēts elektriķis.
Ātrais izvēles ceļvedis
Spole: 24 V DC1CO (SPDT)6 A / 250 V ACDIN, ar ligzduLEDPiemērots, ja nepieciešams:- atdalīt PLC vai kontrollera izeju no 230 V slodzes
- pārslēgt signālu no NO uz NC
- uzstādīt daudz kanālu šaurā sadalnē
Pirms lietošanas pārbaudiet:- vadības signāla spriegums – 24 V DC
- slodzes strāva un tips (aktīvā / induktīvā)
- vai nepieciešams viens vai divi pārslēdzošie kontakti
Svarīgs atgādinājums: Relejs nav aizsardzības aparāts – tas neaizsargā pret pārslodzi vai īsslēgumu, ķēde obligāti jāaizsargā ar automātslēdzi vai drošinātāju.BUJ
Vai nepieciešama atsevišķa ligzda?
Nē, relejs jau ir ievietots ligzdā un tiek montēts tieši uz DIN sliedes.Ko nozīmē 1CO (SPDT)?
Tas ir viens pārslēdzošais kontakts ar kopējo spaili un divām izejām – normāli atvērtu (NO) un normāli aizvērtu (NC).Vai var vadīt 230 V slodzi?
Jā, ja slodzes strāva nepārsniedz 6 A 250 V AC.Vai der PLC tranzistora izejai?
Jā, ja PLC izejas spriegums ir 24 V DC.Kam nepieciešams LED?
LED rāda, ka spole saņem spriegumu – tas paātrina bojājumu meklēšanu.Vai tas aizsargā pret īsslēgumu?
Nē, aizsardzībai nepieciešams automātslēdzis vai drošinātājs.Starprelejs ar ligzdu | 24 V DC spole | 1CO (SPDT) | 6 A | LED | īpaši plāns | DIN | LANBOO | ES-LBJ6A24
Īpaši plāns LANBOO LBJ6A releja modulis ar ligzdu DIN sliedei: 24 V DC spole, 1CO 6 A 250 V AC kontakts un LED indikācija – PLC izeju atdalīšanai un slodžu vadībai automātikas sadalnēs.
