  • Jauns   -9.06€Stiprinājuma kronšteins temperatūras devējiem DTS-M / DTS-L | tērauds DC01 | Sentera Controls | DTS-MB-BK-ASM

    Stiprinājuma kronšteins temperatūras devējiem DTS-M / DTS-L | tērauds DC01 | Sentera Controls | DTS-MB-BK-ASM

    Kods: DTS-MB-BK-ASM
    Jautāt
    Cena 16.20 € ar PVN
    ( 13.39 € bez PVN )
    25.26 € Ietaupījums 9.06 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Stiprinājuma kronšteins temperatūras devējiem DTS-M / DTS-L | tērauds DC01 | Sentera Controls | DTS-MB-BK-ASM

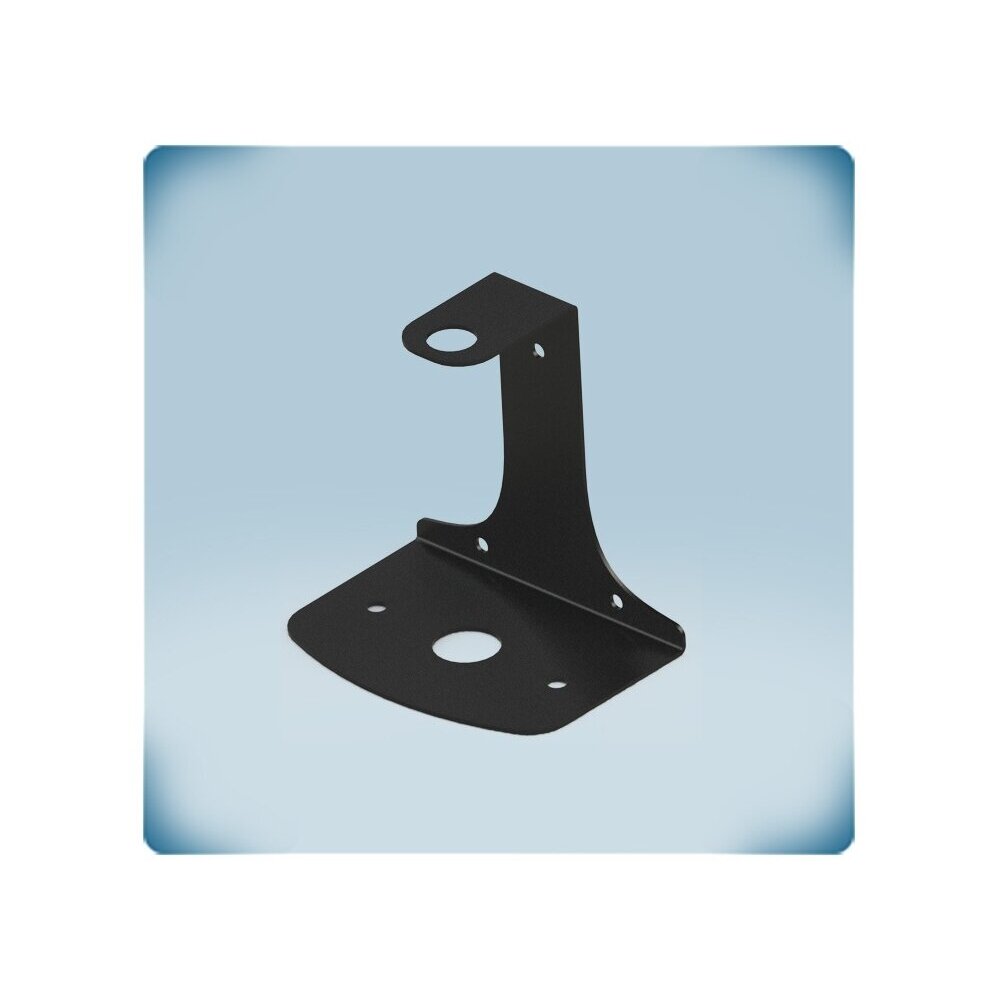

    DTS-MB-BK-ASM – Sentera Controls montāžas kronšteins kanāla temperatūras devējiem DTS-M un DTS-L. Ļauj nostiprināt devēju pie gludas virsmas, piem., telpas sienas, un tādējādi izmantot to ne tikai kanālā.

    Galvenā doma:
    Ja DTS-M devēju nepieciešams montēt nevis gaisa vadā, bet uz sienas vai konstrukcijas – turētājs ar visām skrūvēm, tapām un kabeļa blīvslēgu atrisina stiprināšanu bez improvizācijas.
    Saderība
    Sentera DTS-M un DTS-L
    Materiāls
    Nelegētais tērauds DC01, 1,2 mm
    Montāža
    Uz gludas virsmas (sienas)
    Komplekts
    Turētājs, tapas, skrūves, blīvslēgs

    Darbības princips

    Kronšteins no 1,2 mm aukstvalcēta nelegēta tērauda DC01 (DIN EN 10130) tiek stiprināts pie sienas ar 3 skrūvēm un sienas tapām, bet devējs pie tā – ar 2 nerūsējošā tērauda skrūvju, uzgriežņu un paplākšņu komplektiem; kabelis tiek ievadīts caur komplektā esošo ievadskavu.

    Devēja zonde paliek brīvi apskalota ar apkārtējo gaisu, tāpēc kanāla DTS-M mēra telpas vai tehniskās zonas temperatūru un tālāk nodod to Modbus RTU tīklā.

    Rezultāts – tas pats Modbus devējs tiek izmantots gan gaisa vadā, gan pie sienas. Kronšteins ir mehānisks piederums bez elektriskajiem parametriem, bet devējs (DTS-M-080 / DTS-M-160) jāiegādājas atsevišķi.

    Ar ko noderīgs DTS-MB-BK-ASM?
    Viss stiprinājuma komplekts vienā iepakojumā – objektā nav jāmeklē skrūves un blīvslēgs.

    Tehniskās specifikācijas

    Preces tips Temperatūras devēja stiprinājuma kronšteins
    Ražotājs / kods Sentera Controls / DTS-MB-BK-ASM
    Saderība Sentera DTS-M, DTS-L
    Materiāls Nelegētais tērauds DC01 (DIN EN 10130)
    Biezums 1,2 mm
    Stiprinājuma atveres 2 × Ø5 mm, 3 × Ø4 mm; atveres Ø12,5 un Ø17 mm
    Komplektācija Turētājs 1 gab.; sienas tapas 3 gab.; skrūves 3 gab.; nerūsējošā tērauda skrūve, uzgrieznis un paplāksne 2 kompl.; kabeļa blīvslēgs ar uzgriezni 1 kompl.
    Iepakojums (1 gab.) 106 × 88 × 96 mm
    Svars 0,102 kg (neto)

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Stiprinājums pie sienas – DTS-M devēju montē uz gludas virsmas.
    • Pilns komplekts – Komplektā ir 3 kontakti, 3 skrūves un kabeļa ievads.
    • Nerūsējošā tērauda stiprinājuma detaļas – 2 skrūvju, uzgriežņu un paplāksņu komplekti devēja stiprināšanai.
    • Tērauda turētājs – 1,2 mm DC01 tērauds – izturīgs pamats.
    • Kabeļa blīvslēgs – kārtīga kabeļa ievadīšana.
    • Saderība – piemērots Sentera DTS-M un DTS-L devējiem.

    Kur tiek izmantots?

    • DTS-M devēja montāža uz telpas sienas
    • Tehnisko telpu temperatūras mērīšana Modbus tīklā
    • Ventilācijas kameras – devējs pie konstrukcijas
    • Noliktavas – devējs pie kolonnas vai sienas
    • Serveru un elektrosadalņu telpas
    • Devēja montāža blakus ierīcēm uz līdzenas virsmas

    Lietošana pēc vajadzības

    Elektromontierim.
    Viss stiprinājuma komplekts – tapas, skrūves un ievadskava – vienā iepakojumā.
    BMS integratoram.
    Tas pats DTS-M devējs un Modbus reģistri tiek izmantoti gan kanālā, gan pie sienas.
    Ēkas administratoram.
    Tehnisko telpu temperatūra Modbus tīklā bez atsevišķa telpas devēja tipa.

    Praktiskais pielietojums

    Ja serveru telpas gaisa temperatūra jāiekļauj esošajā Sentera Modbus tīklā, tad DTS-M-080 tiek stiprināts pie sienas ar DTS-MB-BK-ASM kronšteinu ar 3 skrūvēm ar tapām, bet kabelis tiek ievadīts caur komplektā esošo kabeļa ievadu.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    DTS-MB-BK-ASM tiek izmantots kopā ar DTS-M devēju:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Tehniskā telpa DTS-M-080 + DTS-MB-BK-ASM pie sienas → Modbus Telpas temperatūra Modbus tīklā Montējiet tālāk no siltuma avotiem
    Ventilācijas kamera DTS-M-160 + kronšteins uz konstrukcijas Kameras gaisa temperatūras uzraudzība Kabeli vediet caur blīvslēgu
    Noliktava DTS-M + kronšteins uz kolonnas → BMS Noliktavas temperatūra BMS sistēmā Izmantojiet komplektā pievienotās tapas un skrūves

    Kā izvēlēties Modbus temperatūras devēju

    Montāžas vieta / zonde Ieteicamais modelis
    Gaisa vads, zonde 85 mm DTS-M-080 (kanāla, 85 mm)
    Gaisa vads, zonde 165 mm DTS-M-160 (kanāla, 165 mm)
    Ūdens caurule, uzliekams DTP-M (caurules, 0–85 °C)
    DTS-M stiprināšana pie sienas DTS-MB-BK-ASM (kronšteins) ← šis modelis
    Noteikums: kronšteins der DTS-M (un DTS-L) devējiem; pašu devēju izvēlieties pēc zondes garuma – 85 mm (DTS-M-080) vai 165 mm (DTS-M-160).
    Kad izvēlēties citu risinājumu: pasīvam telpas sensoram ar sienas korpusu – ROTSN sērija; ūdens caurulei – DTP-M.

    Priekšrocības

    • Pilns stiprinājuma komplekts
    • Izturīgs 1,2 mm tērauda kronšteins
    • Kabeļa blīvslēgs komplektā
    • Der DTS-M un DTS-L
    • Zonde paliek brīvi apskalota ar gaisu

    Trūkumi / ierobežojumi

    • Devējs komplektā neietilpst
    • Nelegētais tērauds – nav nerūsējošais
    • Paredzēts tikai gludām virsmām; pasīvam sienas sensoram ir ROTSN sērija

    Drošības un montāžas piezīmes

    • Pirms urbšanas pārbaudiet, vai sienā nav slēptu vadu vai cauruļu.
    • Devēju pieslēdz kvalificēts montētājs, atslēdzot barošanu.
    • Izmantojiet komplektā pievienotos stiprinājuma elementus.

    Ātrās izvēles ceļvedis

    DTS-M
    DTS-L
    Turētājs
    Tērauds DC01
    Piemērots, ja nepieciešams:
    • piestiprināt DTS-M devēju pie sienas;
    • mērīt telpas temperatūru ar Modbus devēju;
    • kārtīgi ievadīt kabeli caur blīvslēgu.
    Pārbaudiet pirms lietošanas:
    • vai jums ir DTS-M vai DTS-L devējs;
    • vai virsma ir līdzena;
    • sienas materiālu un tapu piemērotību.
    Svarīgs atgādinājums: DTS-MB-BK-ASM – tikai kronšteins; temperatūras devējs tiek pasūtīts atsevišķi.

    BUJ

    Vai devējs ir komplektā?
    Nē, tas ir tikai turētājs ar stiprinājuma elementiem.
    Kādiem devējiem der?
    Kronšteins piemērots Sentera DTS-M un DTS-L devējiem.
    No kāda materiāla tas ir izgatavots?
    Tas izgatavots no 1,2 mm nelegētā tērauda DC01.
    Kas ir komplektā?
    Komplektā ir kronšteins, 3 tapas, 3 skrūves, 2 nerūsējošā tērauda skrūvju komplekti un kabeļa ievadskava.
    Vai var montēt uz nelīdzenas virsmas?
    Nē, kronšteins paredzēts gludām virsmām, piemēram, sienai vai kolonnai.
    Cik sver kronšteins?
    Kronšteina masa ir 0,102 kg.

    Stiprinājuma kronšteins temperatūras devējiem DTS-M / DTS-L | tērauds DC01 | Sentera Controls | DTS-MB-BK-ASM

    Sentera DTS-MB-BK-ASM – tērauda stiprinājuma kronšteins DTS-M un DTS-L temperatūras devēju montāžai pie sienas, ar tapām, skrūvēm un kabeļa blīvslēgu.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
