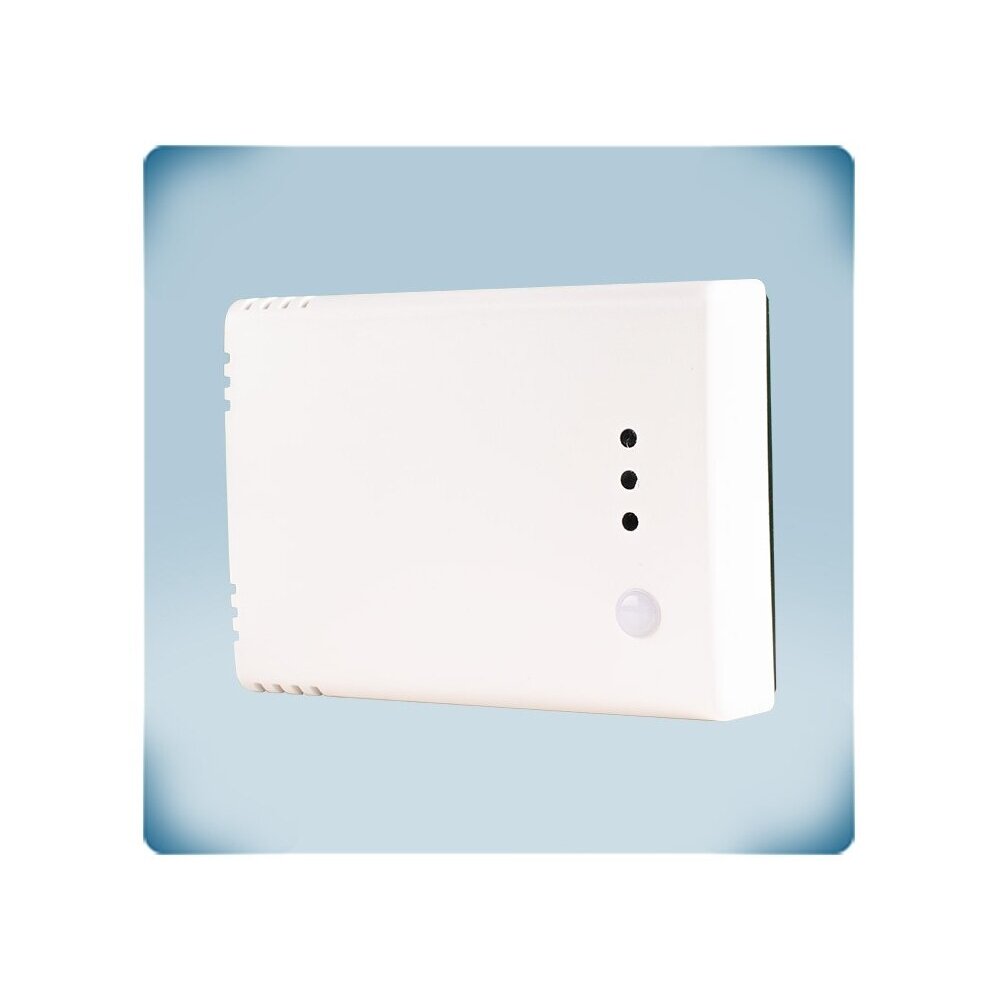

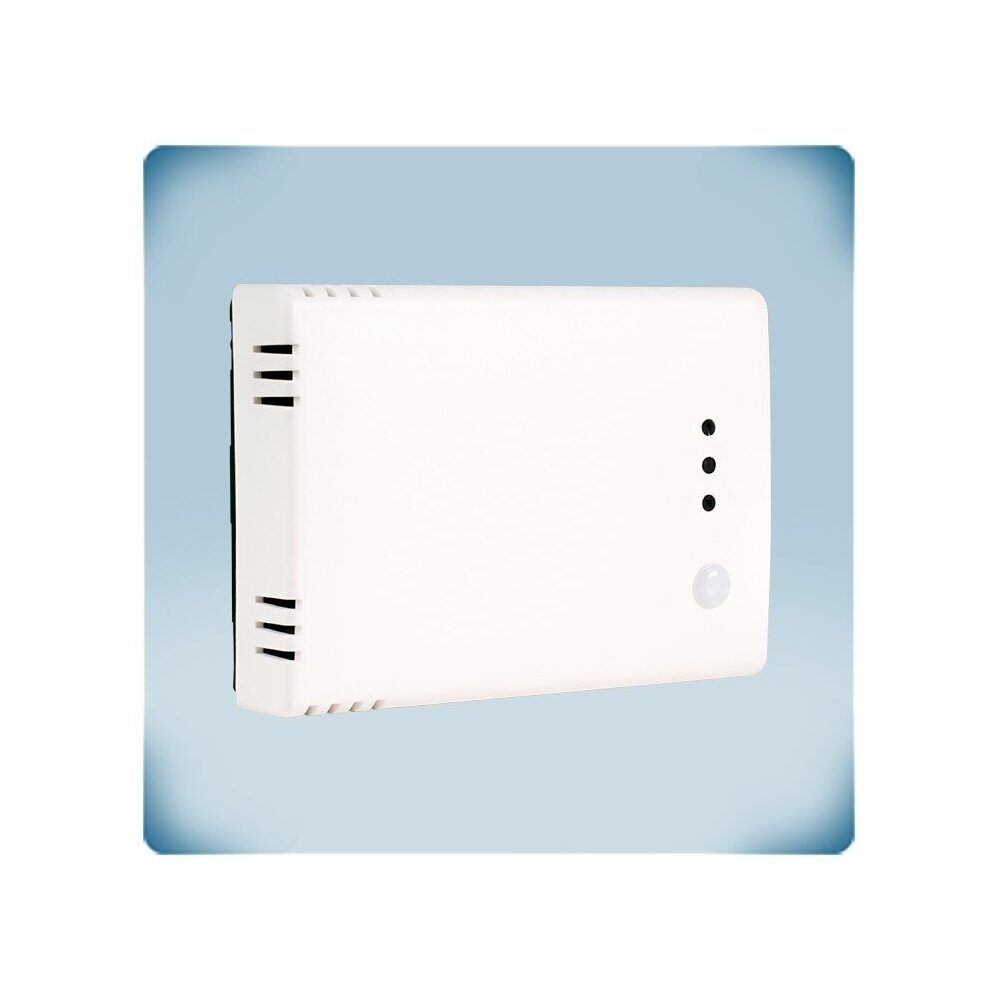

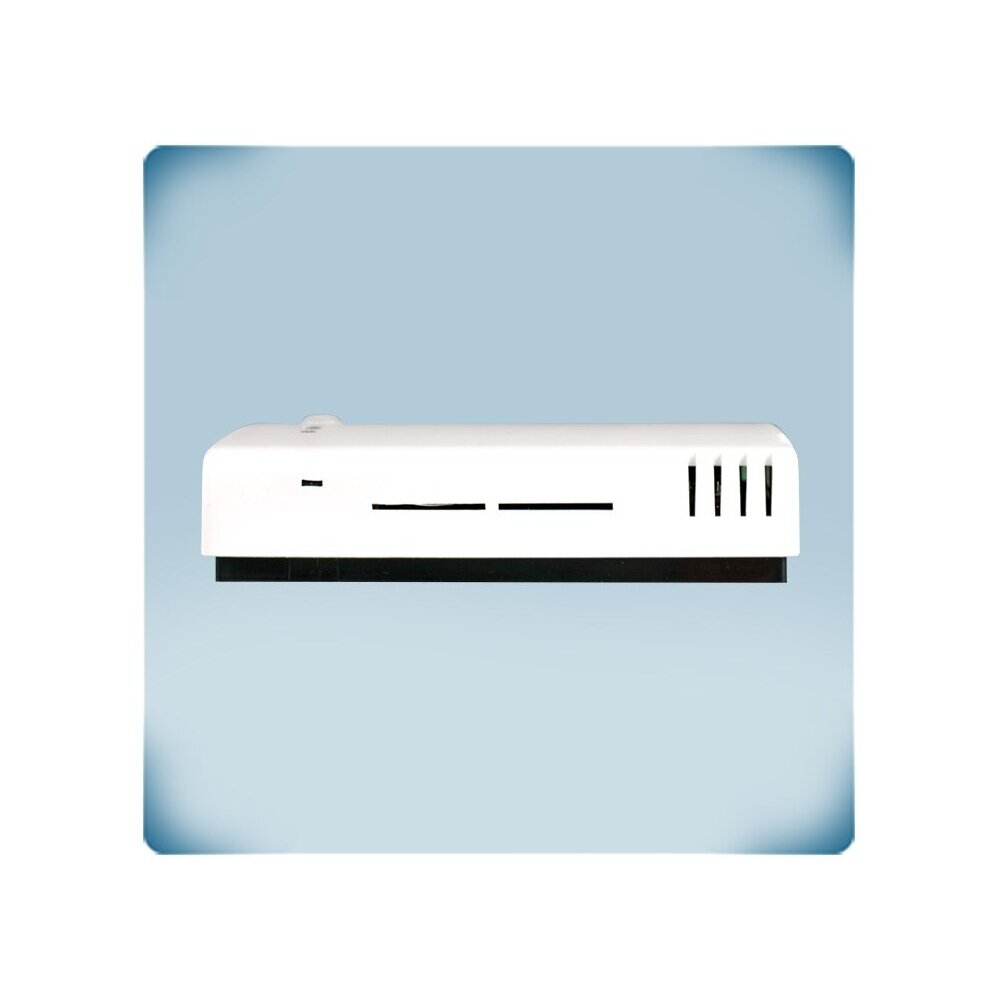

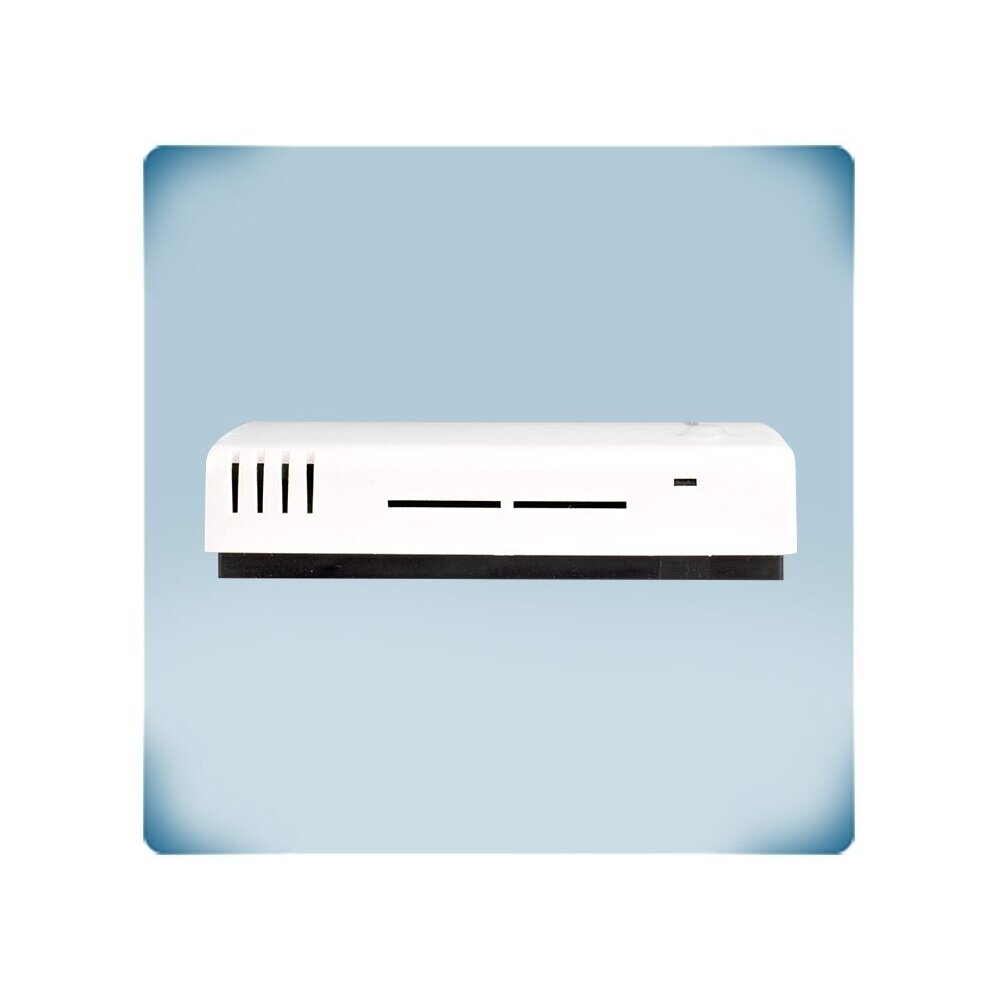

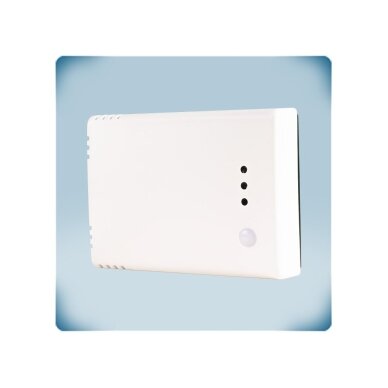

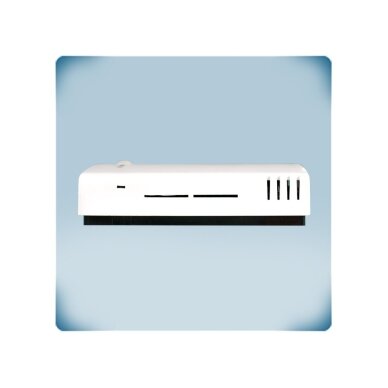

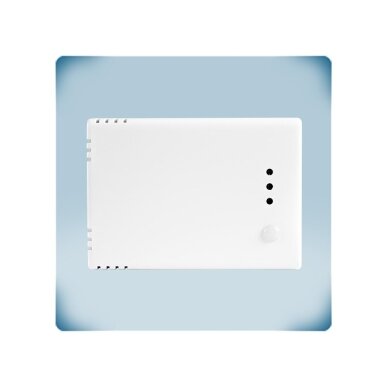

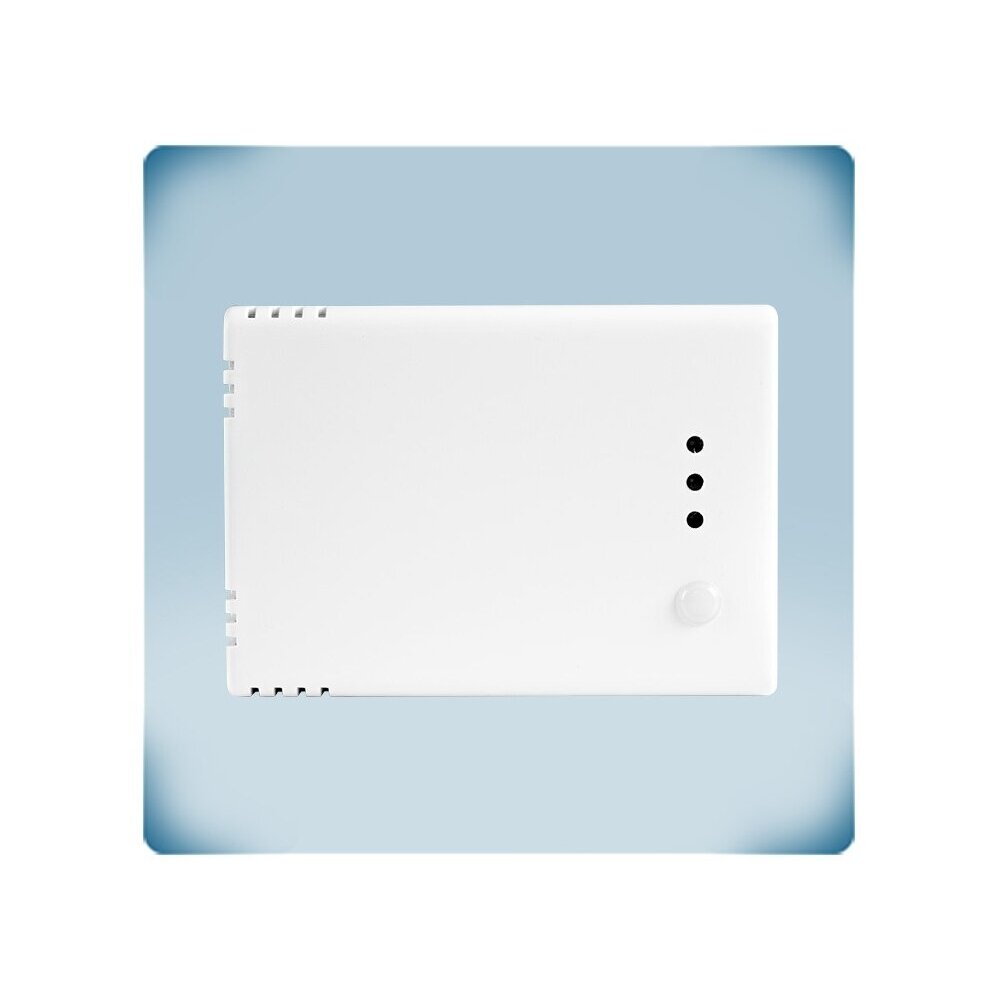

    Temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RWTHM-2

    Kods: RWTHM-2
    Jautāt
    Cena 114.51 € ar PVN
    ( 94.64 € bez PVN )
    178.63 € Ietaupījums 64.12 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RWTHM-2

    RWTHM-2 – Sentera Controls temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu, kas mēra temperatūru (0…+50 °C) un relatīvo mitrumu (0–100 % rH) telpā un uz sienas virsmas. Dati tiek pārraidīti tikai digitāli pa Modbus RTU, bet 24 VDC barošana nāk pa to pašu kabeli caur RJ45 savienotāju (Power over Modbus, PoM). Otrais temperatūras sensors uz alumīnija plāksnītes aizmugurējā vāciņā mēra sienas, uz kuras tas uzstādīts, virsmas temperatūru – kopā ar gaisa mitrumu tas ļauj aprēķināt rasas punktu un novērtēt kondensācijas risku uz sienas.

    Galvenā doma:
    Viens kabelis – gan barošana, gan sakari. Sensoru pieslēdz ar standarta RJ45 kabeli pie Sentera PoM ierīcēm vai Modbus tīkla, tāpēc nav vajadzīgs atsevišķs barošanas bloks un analogie kabeļi katram mērīšanas punktam – īpaši ērti, ja devēju ir daudz.
    Mērījums
    0…+50 °C / 0–100 % rH
    Izeja
    Modbus RTU (RS485)
    Barošana
    24 VDC caur Modbus (PoM), RJ45
    Aizsardzība
    IP30, tikai telpām

    Darbības princips

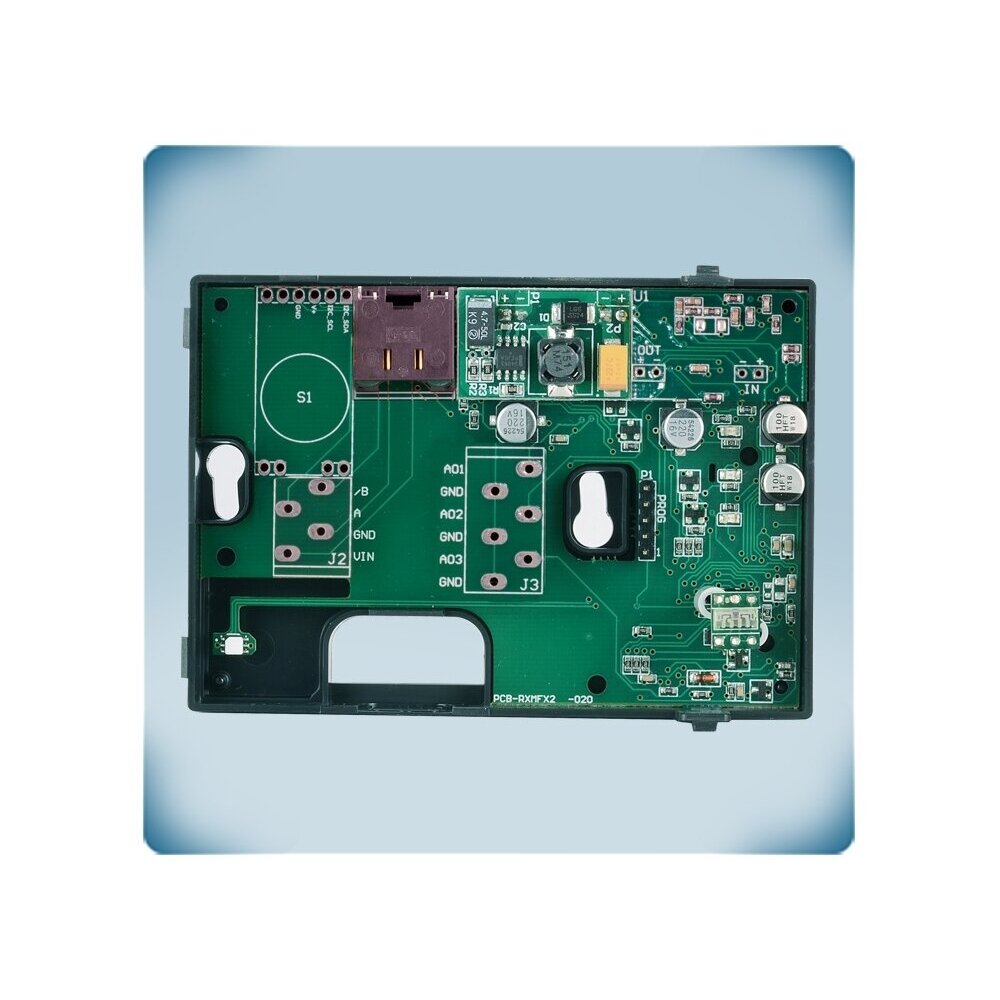

    Sensors tiek stiprināts pie sienas (2 atveres Ø 6 mm) tā, lai aizmugurējā alumīnija plāksnīte labi piekļautos sienas virsmai, un pieslēgts ar vienu RJ45 kabeli: 24 VDC, GND un Modbus RTU (A, /B) iet vienā kabelī (PoM).

    Integrētie digitālie sensori mēra gaisa temperatūru un relatīvo mitrumu, otrais sensors – sienas virsmas temperatūru, tiek aprēķināts rasas punkts. Mērījumu diapazonus izvēlas pa Modbus RTU, vērtības tiek nodotas ievades reģistros (IR2 – temperatūra, IR11 – relatīvais mitrums); kontrolieris, BMS, Sentera PoM ierīce vai SenteraWeb tās nolasa, bet programmatūra tiek atjaunināta pa Modbus tīklu.

    Rezultāts – tiek kontrolēts ne tikai telpas gaiss, bet arī sienas virsma: ventilāciju var pastiprināt agrāk, nekā uz aukstām sienām sāk uzkrāties kondensāts un pelējums.

    Ar ko noderīgs RWTHM-2?
    Barošana un sakari vienā RJ45 kabelī – mazāk vadu, ātrāka montāža un nekādu analogo signālu kļūdu garās līnijās.

    Tehniskās specifikācijas

    Preces tips Temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu
    Ražotājs / kods Sentera Controls / RWTHM-2
    Mērāmie lielumi Gaisa temperatūra, relatīvais mitrums, sienas virsmas temperatūra, apkārtējais apgaismojums; tiek aprēķināts rasas punkts
    Temperatūras diapazons 0…+50 °C (izvēlams caur Modbus RTU)
    Mitruma diapazons 0–100 % rH, bez kondensācijas
    Precizitāte ±0,4 °C (0…+50 °C); ±3 % rH (0–100 %)
    Izeja Digitāls – Modbus RTU (RS485), analogo izeju nav
    Modbus reģistri IR2 – temperatūra, IR11 – relatīvais mitrums
    Barošanas spriegums 24 VDC caur Modbus (PoM)
    Enerģijas izmantošana 1,2 W, vidēji 0,9 W, Imax 50 mA
    Pieslēgums RJ45 ligzda
    Indikācija Sarkans / dzeltens / zaļš LED, apkārtējās gaismas sensors
    Montāža Pie sienas, 2 caurumi Ø 6 mm
    Aizsardzības klase IP30 (EN 60529), tikai lietošanai telpās
    Darba apstākļi 0…+50 °C, 0–100 % rH bez kondensācijas
    Svars 0,08 kg (neto)
    Atbilstība EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES, LVD 2014/35/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Sienas virsmas temperatūra – otrs sensors uz alumīnija plāksnītes – kondensācijas un pelējuma riska novērtēšanai.
    • Power over Modbus (PoM) – barošana un sakari ar vienu RJ45 kabeli.
    • Modbus RTU – temperatūra un mitrums reģistros, diapazoni un parametri tiek mainīti attālināti.
    • Programmatūras atjaunināšana – pa Modbus RTU tīklu.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.
    • LED indikācija – sarkans – vērtība ārpus robežām vai sensora bojājums, dzeltens – bīstama zona, zaļš – norma; mirgojoši LED rāda Modbus datu pārraidi.

    Kur tiek izmantots?

    • Telpas ar aukstām ārsienām
    • Pagrabi, arhīvi, noliktavas
    • Renovējamas ēkas, kur svarīga kondensācijas kontrole
    • Dzīvojamās telpas ar pelējuma risku
    • BMS un SenteraWeb uzraudzība
    • Skolas un bērnudārzi vecās ēkās
    • Muzeju un bibliotēku krātuves

    Lietošana pēc vajadzības

    Ēku renovācijas inženierim.
    Sienas virsmas temperatūra un rasas punkts parāda kondensācijas risku siltinājuma vai siltuma tiltu vietās.
    Arhīvu un noliktavu administratoram.
    Rasas punkta kontrole ļauj laikus pastiprināt ventilāciju, kamēr uz sienām vēl nav parādījušies pelējumi.
    Sentera PoM sistēmu integratoram.
    Viens RJ45 kabelis piegādā gan barošanu, gan Modbus RTU, tāpēc pie sensora atsevišķa barošana nav nepieciešama.

    Praktiskais pielietojums

    Ja arhīva ārējās sienas virsma atdziest līdz gaisa rasas punktam, tad kontrolieris, kas RWTHM-2 datus nolasa pa Modbus RTU, vai SenteraWeb var pastiprināt ventilāciju, kamēr uz sienas vēl nav sācis uzkrāties kondensāts.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    RWTHM-2 pielāgojams dažādiem objektiem – mainās tikai tas, kas nolasa tā datus:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Objekts ar BMS RJ45 → Modbus RTU līnija ar 24 VDC PoM barošanu Temperatūra un mitrums tiek uzraudzīti un arhivēti centralizēti Katram sensoram – atsevišķa Modbus adrese
    Attālināta uzraudzība RJ45 → Sentera interneta modulis → SenteraWeb Datu žurnāls, diagrammas, brīdinājumi internetā Nepieciešams Sentera interneta modulis
    Sentera Modbus kontrolieris / regulators RJ45 → Sentera ierīce ar Modbus un PoM Ventilāciju vada pēc izmērītās temperatūras vai mitruma Pārbaudiet, vai ierīce piegādā PoM barošanu
    Telpa ar aukstu ārsienu Tiek montēts uz problemātiskākās sienas Ventilācija tiek pastiprināta, kad sienas temperatūra tuvojas rasas punktam Alumīnija plāksnei jābūt cieši pieguļošai pie sienas

    Kā izvēlēties telpas temperatūras un mitruma devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Sienas montāža, 3 analogās izejas, 18–34 VDC, 4 vadi RSTHF-3 (telpas devējs, -F)
    Sienas montāža, 3 analogās izejas, 18–34 VDC vai 15–24 VAC, 3 vadi RSTHG-3 (telpas devējs, -G)
    Sienas montāža, tikai Modbus RTU, PoM, RJ45 RSTHM-2 (telpas Modbus sensors)
    Sienas montāža, Modbus RTU + sienas virsmas temperatūra (rasas punkta kontrole), PoM RWTHM-2 (ar virsmas temperatūras sensoru) ← šis modelis
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC RCTHF-2 (viedais telpas, -F)
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC vai 15–24 VAC RCTHG-2 (viedais telpas, -G)
    Sienas montāža, tiešā vadība ar 1 izeju, 24 VDC pa RJ45 (PoM) vai spailēm RCTHH-2 (viedais telpas, PoM)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana tieši no 230 V tīkla FCTH8 (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC FCTHF (-F)
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC vai 15–24 VAC FCTHG (-G)
    Noteikums: vispirms izlemiet, kur tiek mērīts (gaisa kanāls, telpa, ārā), pēc tam – kas vajadzīgs no devēja: atsevišķi analogie signāli kontrolierim (devējs, 3 izejas), tikai dati uz BMS (Modbus / PoM versija) vai tieša ventilatora vadība ar vienu izeju (viedais sensors). Visbeidzot – barošana un vadu skaits: -F – 24 VDC, 4 vadi, atsevišķi zemējumi; -G – AC vai DC, 3 vadi, kopīgs zemējums; -M / -H – barošana pa Modbus kabeli (RJ45).
    Kad izvēlēties citu risinājumu: bez virsmas temperatūras – RSTHM-2; analogajām izejām – RSTHF-3 / RSTHG-3; ārā – ODTHM.

    Priekšrocības

    • Barošana un sakari ar vienu RJ45 kabeli
    • Precizitāte ±0,4 °C, ±3 % rH
    • Diapazoni tiek izvēlēti caur Modbus RTU
    • Programmatūra tiek atjaunināta pa Modbus
    • Sienas virsmas temperatūras mērīšana

    Trūkumi / ierobežojumi

    • Analogo izeju nav – nepieciešams Modbus RTU kontrolieris vai BMS
    • Barojas tikai caur PoM (24 VDC) – nepieciešama PoM piegādājoša ierīce vai barošana
    • IP30 – tikai sausām telpām

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošana – tikai 24 VDC pa Modbus (PoM); RJ45 savienotāju nepieslēdziet datoru tīkla (Ethernet) iekārtām.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Izmanto tikai telpās.

    Ātrās izvēles ceļvedis

    0…+50 °C
    0–100 % rH
    Modbus RTU
    PoM 24 VDC
    RJ45
    IP30
    Piemērots, ja nepieciešams:
    • mērīt temperatūru un mitrumu telpā un uz sienas virsmas un nodot tos BMS;
    • samazināt kabeļu daudzumu – barošana un sakari ar vienu kabeli;
    • kontrolēt kondensācijas risku uz sienām;
    Pārbaudiet pirms lietošanas:
    • vai kontrolieris / BMS atbalsta Modbus RTU;
    • vai Modbus līnija nodrošina 24 VDC PoM barošanu;
    • Modbus adrešu plāns visiem sensoriem.
    Svarīgs atgādinājums: RWTHM-2 nav analogo izeju – dati tiek iegūti tikai pa Modbus RTU.

    BUJ

    Vai ir 0-10 V izeja?
    Nē, sensoram ir tikai Modbus RTU, bet analogajām izejām izvēlieties RSTHF-3 vai RSTHG-3.
    Kas ir PoM?
    Power over Modbus – 24 VDC barošana tiek piegādāta pa to pašu RJ45 kabeli kā Modbus RTU sakari.
    Vai var mainīt mērījumu diapazonu?
    Jā, caur Modbus RTU, izmantojot 3SModbus programmu vai BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Kam vajadzīgs virsmas sensors?
    Tas mēra sienas temperatūru, kuru salīdzinot ar gaisa rasas punktu, var laikus pastiprināt ventilāciju un izvairīties no kondensāta.
    Kā montēt sensoru?
    Uz sienas pa 2 atverēm Ø 6 mm, lai aizmugurējā alumīnija plāksnīte labi piekļautos sienas virsmai.

    Temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu | 0…50°C | 0-100%rH | Modbus RTU | PoM 24VDC | RJ45 | IP30 | Sentera Controls | RWTHM-2

    Sentera RWTHM-2 – temperatūras un mitruma telpas sensors ar sienas virsmas temperatūras mērīšanu: 0…+50 °C, 0–100 % rH, Modbus RTU un 24 VDC barošana pa RJ45 (PoM), IP30. Piemērots BMS un SenteraWeb ventilācijas automatikai.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
