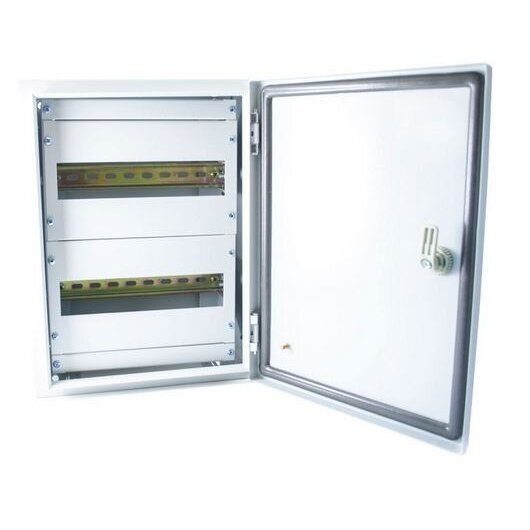

  • Tērauda hermētisks sadales skapis | 20 moduļi (2×10) | 400×300 mm | virsapmetuma | ar iekšējo paneli un DIN sliedēm | slēdzams | IP66 | 4772124002814

    Kods: IP66-20
    Svītrkodu: 4772124002814

    Virsapmetuma tērauda skapis 20 modulārām ierīcēm (2 rindas pa 10) ar metāla iekšējo paneli un divām 35 mm DIN sliedēm. Durvis ar blīvi un slēdzeni, aizsardzības klase IP66, triecienizturība IK08 – piemērots elektroenerģijas sadalei ārā, rūpniecībā un mitrās telpās.

  • Tērauda hermētisks sadales skapis | 20 moduļi (2×10) | 400×300 mm | virsapmetuma | ar iekšējo paneli un DIN sliedēm | slēdzams | IP66 | 4772124002814

    Virsapmetuma tērauda skapis 20 modulārām ierīcēm (2 rindas pa 10) ar metāla iekšējo paneli un divām 35 mm DIN sliedēm. Paredzēts automātslēdžiem, noplūdes strāvas aizsargslēdžiem, kontaktoriem un citām modulārām ierīcēm vietās, kur plastmasas kārba ir pārāk vāja vai nepietiekami hermētiska – ārā, ražošanas cehos, saimniecības ēkās.

    Galvenā doma:
    Šis skapis ir paredzēts vietām ar mitrumu, putekļiem vai mehāniskiem triecieniem. Aizverot durvis ar blīvi, korpuss atbilst IP66, bet iekšējais panelis nosedz spailes: ierīču sviras ir pieejamas, strāvu vadošās daļas – nē. Slēdzamas durvis ierobežo nepiederošu personu piekļuvi.
    Moduļi
    20 (2 × 10)
    Aizsardzības klase
    IP66 · IK08
    Ārējie izmēri
    400 × 300 mm
    Korpuss
    Tērauds, slēdzamas durvis

    Darbības princips

    Korpuss tiek stiprināts pie sienas vai konstrukcijas (virsapmetuma montāža). Uz divām 35 mm DIN sliedēm uzstāda modulārās ierīces – kopā līdz 20 moduļiem pa 18 mm, pa 10 katrā rindā.

    Virs ierīcēm uzliek metāla iekšējo paneli ar izgriezumiem: caur tiem redzamas tikai ierīču sviras, bet spailes, kopnes un vadi paliek nosegti. Neizmantotos izgriezumus nosedz ar aizsegiem.

    Aizverot un aizslēdzot ārējās durvis ar blīvi, korpuss ir aizsargāts pret putekļiem un spēcīgām ūdens strūklām (IP66), bet tērauda apvalks iztur IK08 klases triecienus.

    Kāpēc izvēlēties šo skapi?
    Jūs iegūstat divkāršu aizsardzību: ārējās durvis pasargā no vides iedarbības un nepiederošām personām, iekšējais panelis – no nejaušas pieskaršanās strāvu vadošām daļām, apkalpojot ierīces.

    Tehniskā specifikācija

    Preces veids Tērauda hermētisks modulārs elektroenerģijas sadales skapis
    Montāžas veids Virsapmetuma (pie sienas vai konstrukcijas)
    Korpusa materiāls Tērauds ar pulverkrāsas pārklājumu
    Ārējie izmēri (A × P) 400 × 300 mm
    Moduļu skaits 20 (2 rindas pa 10)
    Montāžas sliedes 2 × DIN 35 mm
    Iekšējais panelis Metāla, ar izgriezumiem modulārajām ierīcēm
    Durvis Metāla, necaurspīdīgas, ar blīvi un slēdzeni
    Aizsardzības klase (IP) IP66 (ar aizvērtām durvīm)
    Triecienizturība (IK) IK08
    Svītrkods (EAN) 4772124002814

    Galvenās funkcijas

    • 20 moduļi divās rindās – vietas pietiek ievadslēdzim, noplūdes strāvas aizsargslēdzim un grupu automātslēdžiem dzīvoklim, lauku mājai vai iekārtai.
    • IP66 hermētiskums – skapi var uzstādīt ārā, mazgājamās telpās un putekļainos cehos.
    • Tērauda korpuss, IK08 – iztur triecienus un nejaušus sitienus aktīvā darba zonā.
    • Iekšējais panelis – ierīces var vadīt, neatsedzot strāvu vadošās daļas.
    • Slēdzamas durvis – ierīcēm piekļūst tikai atbildīgais personāls.
    • Standarta 35 mm DIN sliedes – der jebkura ražotāja modulārās ierīces.

    Kur to izmanto?

    • Āra sadales skapji pie mājām, lauku mājām un saimniecības ēkām
    • Sūkņu staciju, urbumu un notekūdeņu attīrīšanas iekārtu barošana
    • Ražošanas cehi, darbnīcas, noliktavas
    • Fermas, siltumnīcas un citas lauksaimniecības ēkas
    • Pagaidu barošanas mezgli būvlaukumos
    • Saules elektrostaciju maiņstrāvas (AC) puses aizsardzība
    • Elektromobiļu uzlādes staciju barošanas aizsardzība
    • Automazgātavas, pagrabi un citas mitras telpas

    Izmantošana pēc vajadzības

    Elektriķim montētājam.
    Gatava bāze: DIN sliedes un iekšējais panelis jau uzstādīti – atliek ievietot ierīces un pievienot kabeļus.
    Saimniecības vai lauku mājas īpašniekam.
    Skapis ārā vai kūtī, kuram nav bīstams mitrums, putekļi un nepiederošie.
    Uzņēmuma energētiķim.
    Vietējais sadales punkts pie iekārtas cehā, kur plastmasas korpuss ātri saplaisātu.

    Praktisks pielietojums

    Ja pie saimniecības ēkas sienas jāierīko barošana sūknim, apgaismojumam un kontaktligzdām, tad šajā skapī ietilpst ievadslēdzis un noplūdes strāvas aizsargslēdzis, un vēl paliek vieta 10 un vairāk grupu automātslēdžiem. Hermētiski kabeļu ievadi un aizslēgtas durvis pasargā no lietus, putekļiem un nepiederošajiem.

    Priekšrocības

    • IP66 – piemērots ārtelpām un mitrām telpām
    • Tērauda korpuss, triecienizturība IK08
    • 20 moduļi – pietiek vietas ievadam, noplūdes aizsardzībai un grupām
    • Iekšējais panelis pasargā no pieskaršanās strāvu vadošām daļām
    • Slēdzamas durvis
    • DIN sliedes jau uzstādītas

    Trūkumi / ierobežojumi

    • Smagāks par plastmasas skapi – nepieciešama stabila pamatne un piemēroti stiprinājumi
    • Necaurspīdīgas durvis – lai pārbaudītu ierīču stāvokli, skapis jāatver
    • Metāla korpuss un durvis obligāti jāzemē (PE)
    • IP66 saglabājas tikai ar hermētiskiem kabeļu ievadiem

    Drošības un montāžas norādes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis, atslēdzot spriegumu.
    • Pievienojiet korpusu un durvis aizsargvadam (PE).
    • Ievadiet kabeļus tikai caur IP66 vai augstākas klases kabeļu ievadiem; neizmantotās atveres noblīvējiet.
    • Neurbiet papildu atveres korpusa augšējā sienā – tur uzkrājas ūdens; kabeļus vislabāk ievadīt no apakšas.
    • Neizmantotos iekšējā paneļa izgriezumus nosedziet ar aizsegiem.
    • Pirms aizvēršanas pārliecinieties, ka durvju blīve ir tīra un nebojāta – no tās atkarīgs hermētiskums.

    Ātrais izvēles ceļvedis

    20 moduļi
    2 × DIN 35 mm
    400 × 300 mm
    IP66
    IK08
    Tērauds
    Slēdzams
    Piemērots, ja nepieciešams:
    • skapis ārā, mitrā vai putekļainā vidē
    • līdz 20 moduļiem ierīču vienuviet
    • mehāniski izturīgs korpuss ar slēdzeni
    Pārbaudiet pirms lietošanas:
    • vai 20 moduļu pietiks ar rezervi paplašināšanai
    • vai korpusa dziļums der jūsu ierīcēm (kontaktoriem, skaitītājiem) – ja šaubāties, sazinieties ar mums
    • kādi kabeļu ievadi un N/PE spaiļu bloki būs nepieciešami
    Svarīgs atgādinājums: skapis ir korpuss – pats par sevi tas ķēdes neaizsargā. Aizsardzību nodrošina pareizi izvēlētas un uzstādītas ierīces.

    BUJ

    Vai skapi var uzstādīt ārā?
    Jā, IP66 klase ļauj montāžu ārā, ja kabeļu ievadi ir hermētiski un durvis aizvērtas.
    Cik automātslēdžu ietilpst?
    Ietilpst 20 moduļi pa 18 mm, piemēram, 20 vienpola vai 10 divpolu ierīces.
    Vai DIN sliedes jau ir uzstādītas?
    Jā, skapī ir divas uzstādītas 35 mm DIN sliedes un iekšējais panelis.
    Vai to var iebūvēt zemapmetuma?
    Nē, skapis paredzēts tikai virsapmetuma montāžai pie sienas vai konstrukcijas.
    Vai metāla korpuss jāzemē?
    Jā, korpuss un durvis obligāti jāpievieno PE aizsargvadam.
    Vai der trīsfāžu ierīcēm?
    Jā, ietilpst arī trīsfāžu modulārās ierīces – vietu skaita moduļos.

    Tērauda hermētisks sadales skapis | 20 moduļi (2×10) | 400×300 mm | virsapmetuma | ar iekšējo paneli un DIN sliedēm | slēdzams | IP66 | 4772124002814

    Virsapmetuma tērauda IP66 skapis 20 modulārām ierīcēm ar divām DIN sliedēm, iekšējo paneli un slēdzamām durvīm – izturīgs elektroenerģijas sadales risinājums ārtelpām, rūpniecībai un mitrām telpām.
