  • Modulārs termostats | temperatūras regulators | relejs | -5...+40°C | 16A | 24-240VAC/DC | DIN | IP20 | Promfactor Baltic | FRT11 | 4772151003099

    Kods: PF-FRT11
    Svītrkodu: 4772151003099

    Promfactor Baltic FRT11 – modulārs elektronisks temperatūras regulators (termostats) ar ārēju NTC sensoru, paredzēts apkures iekārtu, elektriskās grīdas apsildes un citu temperatūras uzturēšanas sistēmu vadībai. Temperatūra regulējama −5...+40 °C diapazonā, barošana – 24–240 V AC/DC, releja kontakts – līdz 16 A. Termostats montējams uz 35 mm DIN sliedes, tam ir regulējama histerēze, LED indikācija un 2,5 m garš NTC sensora kabelis.

  • Modulārs termostats | temperatūras regulators | relejs | −5...+40 °C | 16 A | 24–240 V AC/DC | DIN | IP20 | Promfactor Baltic | FRT11 | 4772151003099

    Promfactor Baltic FRT11 – modulārs elektronisks temperatūras regulators ar ārēju NTC sensoru, kas paredzēts automātiskai apkures iekārtu, elektriskās grīdas apsildes un citu temperatūras uzturēšanas sistēmu vadībai. Regulators ļauj iestatīt vēlamo temperatūru no −5 °C līdz +40 °C un regulēt histerēzi, lai pieslēgtā iekārta tiktu ieslēgta vai izslēgta atbilstoši izmērītajai temperatūrai. Plašs 24–240 V AC/DC barošanas diapazons, 16 A pārslēdzošais releja kontakts, LED stāvokļa indikatori un montāža uz standarta 35 mm DIN sliedes ļauj ierīci integrēt dzīvojamo, komerciālo un rūpniecisko objektu elektroautomātikas skapjos.

    Galvenā doma:
    Elektriskajai apkures sistēmai nevajadzētu darboties nepārtraukti tikai tāpēc, ka tai ir pieslēgta barošana. Kad temperatūra sasniedz iestatīto robežu, apkure jāaptur, bet, temperatūrai pazeminoties, tā atkal jāieslēdz. FRT11 automatizē šo procesu: ārējais NTC sensors mēra temperatūru izvēlētajā vietā, bet uz DIN sliedes uzstādītais regulators vada releja kontaktu. Regulējama histerēze ļauj izvēlēties temperatūras pārslēgšanās robežas un samazināt nevajadzīgi biežu kontaktu pārslēgšanos.

    ⚡ Dzirksts: Fāze, kāpēc nepieciešams atsevišķs termostats elektriskajā skapī, ja sildītāju var vienkārši ieslēgt un izslēgt ar slēdzi?

    ⚙ Fāze: Slēdzis nezina temperatūru. FRT11 to mēra ar NTC sensoru un automātiski vada apkures ķēdi. Iestati vēlamo temperatūru, noregulē histerēzi, un sistēma reaģē uz temperatūras izmaiņām bez pastāvīgas manuālas ieslēgšanas un izslēgšanas. Turklāt termostats paliek elektriskajā skapī, bet sensoru var uzstādīt tur, kur temperatūra patiešām jāmēra.

    Temperatūras regulēšana
    −5...+40 °C
    Releja kontakts
    1 C/O | 16 A / 250 V AC
    Barošanas spriegums
    24–240 V AC/DC
    Temperatūras sensors
    NTC | 2,5 m kabelis

    Darbības princips

    FRT11 temperatūras regulēšanas sistēmu veido elektronisks regulators, elektromagnētisks izejas relejs un ārējs NTC temperatūras sensors. NTC (Negative Temperature Coefficient) ir temperatūras jutīgs rezistors, kura elektriskā pretestība samazinās, paaugstinoties temperatūrai. Mikrokontrolleris novērtē sensora pretestības izmaiņas un pēc tām nosaka izmērīto temperatūru.

    Vēlamā temperatūra tiek iestatīta ar ierīces potenciometru. Apkures vadības režīmā, temperatūrai pazeminoties zem iestatītās ieslēgšanās robežas, regulators var ieslēgt apkures iekārtu caur releja kontaktu. Sasniedzot izslēgšanās robežu, releja stāvoklis mainās un apkure tiek apturēta. Konkrēta kontaktu darbība ir atkarīga no izmantotā NC vai NO kontakta un oriģinālās pieslēguma shēmas.

    Papildu histerēzes regulēšana ļauj iestatīt temperatūras starpību starp pārslēgšanās stāvokļiem. Tas ir svarīgi, jo bez pietiekamas histerēzes sistēma nelielu temperatūras svārstību dēļ varētu pārāk bieži ieslēgt un izslēgt sildītāju.

    Piemēram, ja nepieciešams uzturēt apmēram +22 °C temperatūru, pareizi izvēlēta histerēze ļauj apkurei darboties noteiktā temperatūras diapazonā, nevis nepārtraukti mēģināt saglabāt pilnīgi nemainīgu vērtību. Precīzi ieslēgšanās un izslēgšanās punkti tiek noteikti pēc FRT11 histerēzes raksturlieluma un vadības shēmas.

    Regulatoram ir viens pārslēdzošais kontakts (1 C/O), tādēļ atkarībā no konkrētās pieslēguma shēmas var izmantot normāli atvērtu (NO) vai normāli aizvērtu (NC) kontaktu. LED indikatori palīdz uzraudzīt barošanas un releja stāvokli. Ierīce aizņem divu standarta DIN moduļu platumu.

    Kādas ir šī temperatūras regulatora priekšrocības?
    FRT11 ļauj automatizēt temperatūras uzturēšanu bez pastāvīgas manuālas apkures iekārtu vadības. Ārējais NTC sensors mēra temperatūru izvēlētajā vietā, regulējama histerēze palīdz kontrolēt pārslēgšanās biežumu, bet universālais barošanas diapazons ļauj termostatu izmantot dažāda sprieguma automātikas sistēmās. Visa vadības iekārta glīti tiek uzstādīta elektriskajā skapī.

    Tehniskie dati

    Preces tips Modulārs elektronisks temperatūras regulators / termostats
    Zīmols Promfactor Baltic
    Modelis FRT11
    EAN kods 4772151003099
    Vadības tehnoloģija Ar mikrokontrolleri vadāms elektronisks termostats
    Barošanas spriegums 24–240 V AC/DC
    Nominālā frekvence 50/60 Hz (AC barošanai)
    Barošanas spailes A1, A2
    Temperatūras regulēšanas diapazons −5...+40 °C
    Histerēzes regulēšanas diapazons −0,5...+3 °C (atbilstoši izstrādājuma raksturlieluma marķējumam)
    Temperatūras iestatīšana Ar potenciometru
    Histerēzes iestatīšana Ar potenciometru
    Temperatūras mērīšanas spailes T1, T2
    Temperatūras sensora tips NTC termistors
    Sensora izmēri Ø6 × 50 mm
    Sensora kabeļa garums 2,5 m
    Sensora kabeļa vadītāji 2 × 0,5 mm²
    Sensora kabeļa izolācija Augstai temperatūrai izturīgs PVC
    Izejas kontaktu konfigurācija 1 C/O (viens pārslēdzošais kontakts)
    Maksimālā norādītā kontaktu strāva 16 A
    Kontaktu nominālais spriegums 250 V AC
    Pārslēgšanas jauda (AC-1) Līdz 4000 VA pie norādītajiem nominālajiem nosacījumiem
    Norādītā DC pārslēgšanas jauda 300 W; pieļaujamais DC spriegums un strāva jāpārbauda atbilstoši kontaktu raksturlielumiem
    Elektriskā izturība 100 000 pārslēgšanas ciklu (10⁵)
    Mehāniskā izturība 1 000 000 pārslēgšanas ciklu (10⁶)
    Stāvokļa indikācija LED – barošanas un releja stāvokļa indikatori

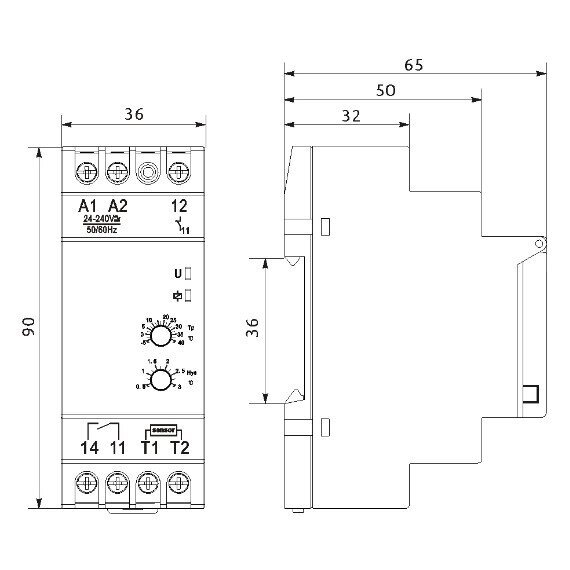

    Montāža Uz 35 mm DIN sliedes (TH35)
    Korpusa moduļu skaits 2 DIN moduļi
    Pievienojamo vadītāju šķērsgriezums 0,5–2,5 mm²
    Spaiļu pievilkšanas moments 0,5 Nm
    Darba vides temperatūra −5...+40 °C
    Uzglabāšanas temperatūra −10...+50 °C
    Aizsardzības pakāpe IP20
    Piesārņojuma pakāpe 3
    Maksimālais norādītais montāžas augstums 2000 m virs jūras līmeņa
    Standarti EN/IEC 60730-1; EN/IEC 60730-2-7

    Galvenās funkcijas

    • Automātiska temperatūras regulēšana – vada pieslēgto iekārtu atbilstoši iestatītajai temperatūrai un NTC sensora mērījumam.
    • Temperatūras diapazons no −5 °C līdz +40 °C – ļauj izvēlēties nepieciešamo iestatījumu dažādām apkures un temperatūras uzturēšanas sistēmām.
    • Regulējama histerēze – ļauj pielāgot ieslēgšanās un izslēgšanās robežu starpību, samazinot nevēlamu biežu releja pārslēgšanos.
    • Ārējs NTC temperatūras sensors – temperatūra tiek mērīta sensora vietā, nevis tikai elektriskā skapja iekšpusē.
    • 2,5 m sensora kabelis – ļauj sensoru uzstādīt attālāk no uz DIN sliedes uzstādītā regulatora.
    • 1 C/O pārslēdzošais kontakts – ļauj izmantot normāli atvērtu vai normāli aizvērtu vadības kontaktu atbilstoši izvēlētajai shēmai.
    • Līdz 16 A kontaktu slodze – ļauj vadīt atbilstošas jaudas elektriskos patērētājus, izvērtējot slodzes raksturu.
    • Universāla 24–240 V AC/DC barošana – atvieglo integrāciju dažāda sprieguma automātikas sistēmās.
    • LED stāvokļa indikācija – ļauj vizuāli uzraudzīt regulatora barošanu un releja stāvokli.
    • Montāža uz DIN sliedes – nav nepieciešams atsevišķs sienas termostata vadības korpuss.

    Kur tiek izmantots?

    • Elektriskās grīdas apsildes sistēmās – grīdas vai citas izvēlētas vietas temperatūras uzturēšanai.
    • Elektrisko konvektoru un citu sildītāju vadības ķēdēs.
    • Dzīvojamo ēku apkures automātikas skapjos.
    • Administratīvo un komerciālo telpu temperatūras vadības sistēmās.
    • Noliktavu, darbnīcu un palīgtelpu apkures sistēmās.
    • Elektriskajos un automātikas skapjos, kuros nepieciešama vadība pēc ārējā sensora mērītās temperatūras.
    • Rūpniecisko iekārtu temperatūras uzturēšanas ķēdēs, kur pietiek ar termostatisku ON/OFF vadību.
    • Aizsardzības pret pārmērīgu atdzišanu sistēmās, ja izvēlētā regulēšanas raksturlīkne un papildu aizsardzības pasākumi atbilst ierīces pielietojumam.

    Lietošana atbilstoši vajadzībai

    Elektromontierim.
    Viens modulārs regulators elektriskajā skapī un ārējs NTC sensors temperatūras mērīšanas vietā. Universāla barošana un 1 C/O kontakts atvieglo integrāciju dažādās vadības shēmās.
    Grīdas apsildes uzstādītājam.
    Elektriskās grīdas apsildes ieslēgšanu un izslēgšanu var automatizēt atbilstoši sensora temperatūrai. Regulēšanas diapazons un histerēze tiek izvēlēta atbilstoši grīdas seguma un apkures sistēmas prasībām.
    Automātikas projektētājam.
    FRT11 var izmantot kā temperatūras vadītu releja elementu, ar kuru vada slodzi vai kontaktora spoli. Lielāku slodžu gadījumā slodzes komutācija tiek atdalīta no termostata releja.

    Praktisks pielietojums

    Uzstādot elektrisko grīdas apsildi nelielā sausā palīgtelpā, FRT11 var uzstādīt elektriskajā sadales skapī, bet NTC temperatūras sensoru paredzētajā grīdas temperatūras mērīšanas vietā. Regulatorā tiek iestatīta vēlamā temperatūra, piemēram, +25 °C, ja šāda vērtība ir pieļaujama konkrētajam grīdas segumam un apkures sistēmai. Mainoties temperatūrai, regulators vada releja kontaktu un attiecīgi apkures ķēdi. Ja apkures slodze pārsniedz termostata kontaktiem pieļaujamās robežas, tiek izmantots atbilstoši izvēlēts kontaktors. Tādējādi temperatūra tiek uzturēta automātiski, neieslēdzot un neizslēdzot apkuri manuāli.

    Plusi

    • Plašs 24–240 V AC/DC barošanas diapazons.
    • Temperatūras regulēšana no −5 °C līdz +40 °C.
    • Regulējama histerēze, kas palīdz samazināt pārslēgšanās biežumu.
    • Ārējs NTC sensors ar 2,5 m kabeli.
    • Viens pārslēdzošais 1 C/O releja kontakts.
    • Līdz 16 A kontaktu strāva piemērotos slodzes apstākļos.
    • LED barošanas un releja stāvokļa indikācija.
    • Ērta montāža uz 35 mm DIN sliedes.
    • Kompakts divu DIN moduļu korpuss.
    • Līdz 1 000 000 mehānisku pārslēgšanas ciklu.

    Mīnusi / ierobežojumi

    • IP20 – pats regulators nav piemērots atklātai montāžai mitrās telpās vai ārpus telpām.
    • 16 A kontaktu strāva ierobežo tieši pieslēdzamo slodžu lielumu.
    • Induktīvām slodzēm var būt piemērojami zemāki kontaktu slodzes ierobežojumi.
    • Nav digitāla temperatūras displeja.
    • Temperatūra tiek regulēta ar potenciometriem, nevis programmēta pēc nedēļas grafika.
    • Standarta sensora kabelis ir 2,5 m garš; pagarinot jāpārbauda pieļaujamie nosacījumi.
    • Viena releja izeja – nav paredzēts vairāku neatkarīgu temperatūras zonu vadībai.

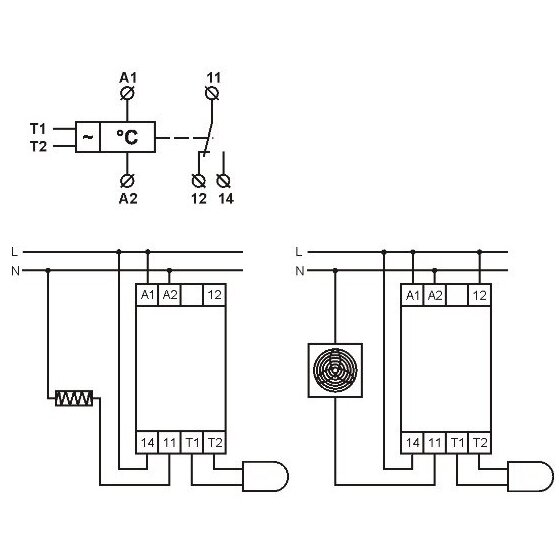

    Montāžas un drošības piezīmes

    • Montāžu drīkst veikt kvalificēts elektrospeciālists. Pirms pieslēgšanas darbiem atvienojiet barošanu un pārbaudiet sprieguma neesamību.
    • DIN montāža. Regulators tiek nostiprināts uz 35 mm DIN sliedes piemērotā elektriskajā vai automātikas skapī. Korpuss aizņem divus DIN moduļus.
    • Barošanas spailes A1 un A2. Barošanas spriegumam jābūt 24–240 V AC/DC diapazonā. Pieslēdzot jāievēro konkrētā izstrādājuma shēma.
    • Sensora pieslēgšana. NTC temperatūras sensors tiek pievienots T1 un T2 mērīšanas spailēm. Sensora ķēde jāierīko atbilstoši izstrādājuma instrukcijai, nepieciešamajā veidā to atdalot no iespējamiem traucējumu avotiem un bīstama sprieguma vadītājiem.
    • Izejas kontakti. Termostata barošanas spailes nav tas pats, kas slodzes releja kontakti. NO, NC un kopējā kontakta funkcija jāpārbauda pēc oriģinālā kontaktu marķējuma.
    • Maksimālā kontaktu strāva – 16 A. Pieļaujamā slodze ir atkarīga no slodzes rakstura. Sildīšanas elementiem, kontaktoriem, motoriem un citai iekārtai jāizvērtē atbilstošā lietošanas kategorija.
    • Lielas jaudas slodzes. Ja slodze pārsniedz relejam pieļaujamās robežas, izmantojiet ārēju kontaktoru vai citu piemērotu jaudas komutācijas aparātu.
    • Grīdas apsildes sensora vieta. Sensors jāuzstāda atbilstoši apkures sistēmas un grīdas seguma uzstādīšanas prasībām. Nedrīkst vadīties tikai pēc termostata temperatūras intervāla, neņemot vērā maksimāli pieļaujamo grīdas temperatūru.
    • Sensora kabeļa garums – 2,5 m. Patvaļīgi pagarinot kabeli, var mainīties mērīšanas apstākļi vai palielināties elektromagnētisko traucējumu ietekme.
    • Vadītāju šķērsgriezums – 0,5–2,5 mm². Spailes tiek pievilktas ar 0,5 Nm momentu, izmantojot piemērotus vadītājus un instrumentus.
    • IP20. Regulatoru uzstādiet apkārtējās vides apstākļiem piemērotā skapī. IP20 neaizsargā pret ūdens iedarbību.
    • Neatkarīga aizsardzība. FRT11 nav automātslēdzis, noplūdstrāvas aizsargierīce vai universāls aizsargājošs temperatūras ierobežotājs. Ja nepieciešama aizsardzība pret pārkaršanu, tā jāparedz atsevišķi.
    • Ekspluatācijas temperatūra. Apkārtējā temperatūra elektriskajā skapī nedrīkst pārsniegt −5...+40 °C robežas.
    ⚡ Fāzes padoms:
    Bieža temperatūras regulēšanas kļūda ir NTC sensora uzstādīšana vietā, kur temperatūra neatbilst regulējamajai zonai. Piemēram, grīdas apsildes gadījumā sensors jāuzstāda pareizā grīdas konstrukcijas vietā, nevis blakus siltuma avotam vai nejaušā dobumā. Tāpat nejauciet 16 A kontaktu nominālu ar universālu iespēju komutēt jebkuru 16 A slodzi: motoriem, transformatoriem un citām induktīvām slodzēm nepieciešams atsevišķs kontaktu slodzes izvērtējums.

    Ātrās izvēles ceļvedis

    −5...+40 °C
    16 A | 1 C/O
    24–240 V AC/DC
    NTC | DIN | IP20
    Piemērots, ja nepieciešams:
    • temperatūras regulēšana elektriskajā sadales skapī
    • apkures iekārtu ieslēgšana un izslēgšana pēc NTC sensora
    • regulējama histerēze temperatūras vadības sistēmai
    • universāla 24–240 V AC/DC barošana
    • viens pārslēdzošais kontakts apkures ķēdes vai kontaktora vadībai
    Pārbaudiet pirms pirkuma:
    • vai nepieciešamais temperatūras regulēšanas diapazons ietilpst −5...+40 °C robežās
    • vai 2,5 m NTC sensora kabelis ir pietiekams uzstādīšanas vietas sasniegšanai
    • vai vadāmās iekārtas strāva un slodzes kategorija ir saderīga ar releja kontaktiem
    • vai nepieciešama vienkārša ON/OFF vadība, nevis programmējams temperatūras grafiks
    • vai elektriskajā skapī ir vieta diviem DIN moduļiem
    • vai ir paredzēta piemērota aizsardzība pret pārslodzi un īsslēgumu
    Svarīgs atgādinājums: 24–240 V AC/DC ir termostata barošanas sprieguma diapazons, bet 16 A / 250 V AC raksturo tā izejas kontaktu nominālu. Tie ir atšķirīgi elektriskie parametri. Releja kontaktus nedrīkst noslogot, pārsniedzot konkrētajai slodzes kategorijai atļautās strāvas, sprieguma un pārslēgšanas jaudas robežas.

    BUJ – Dzirksts jautā, Fāze atbild

    ⚡ Dzirksts: Vai FRT11 var tieši vadīt elektrisko grīdas apsildi?
    ⚙ Fāze: Jā, ja apkures ķēdes slodze atbilst termostata releja kontaktu pieļaujamajām robežām un ir uzstādīta nepieciešamā elektriskā aizsardzība. Ja apkures jauda ir pārāk liela, FRT11 var izmantot kontaktora vadībai, bet slodzi komutē caur kontaktora jaudas kontaktiem.
    ⚡ Dzirksts: Ko nozīmē NTC temperatūras sensors?
    ⚙ Fāze: NTC ir temperatūras jutīgs rezistors, kura pretestība samazinās, temperatūrai paaugstinoties. FRT11 mēra sensora pretestības izmaiņas un pēc tām vada releju. Sensora izmēri – Ø6 × 50 mm, bet kabeļa garums – 2,5 m.
    ⚡ Dzirksts: Kam nepieciešama histerēzes regulēšana?
    ⚙ Fāze: Histerēze nosaka temperatūras starpību starp releja pārslēgšanās robežām. Tā neļauj sildītājam nevajadzīgi bieži ieslēgties un izslēgties ļoti mazu temperatūras svārstību dēļ. Lielāka histerēze parasti nozīmē retāku pārslēgšanos, bet plašāku temperatūras svārstību diapazonu.
    ⚡ Dzirksts: Vai termostatam obligāti nepieciešami 230 V?
    ⚙ Fāze: Nē. FRT11 barošanas diapazons ir 24–240 V AC/DC. Tas nozīmē, ka regulatoru var barot no dažādu spriegumu sistēmām, nepārsniedzot pieļaujamās robežas. Tomēr releja kontaktu slodzes parametri jāvērtē atsevišķi no barošanas sprieguma.
    ⚡ Dzirksts: Ar ko atšķiras NO un NC releja kontakti?
    ⚙ Fāze: NO kontakts ir normāli atvērts, bet NC – normāli aizvērts. FRT11 ir viens pārslēdzošais 1 C/O kontakts. Tā stāvokļi tiek izmantoti atbilstoši izvēlētajai vadības shēmai un releja darbības loģikai. Montāžā jāvadās pēc oriģinālā spaiļu marķējuma.
    ⚡ Dzirksts: Vai 16 A nozīmē, ka var pieslēgt jebkuru 3,5 kW sildītāju?
    ⚙ Fāze: Ne automātiski. 16 A ir kontaktu nomināls, bet faktiskā pieļaujamā slodze ir atkarīga no tās rakstura. Rezistīvām slodzēm piemēro AC-1 kategoriju, bet motoriem un citām induktīvām slodzēm var būt nepieciešami citi kontaktu parametri. Lielas jaudas slodzēm bieži izmanto atsevišķu kontaktoru.
    ⚡ Dzirksts: Vai NTC sensora vadu var pagarināt?
    ⚙ Fāze: Standarta kabeļa garums ir 2,5 m. Pagarināšanas iespēja jāizvērtē atbilstoši izstrādājuma instrukcijai, pieļaujamai vadītāju pretestībai un elektromagnētisko traucējumu apstākļiem. Nepareizi pagarināts sensora kabelis var ietekmēt temperatūras mērījuma precizitāti.
    ⚡ Dzirksts: Vai šo termostatu var uzstādīt ārpus telpām vai mitrā telpā?
    ⚙ Fāze: Pašam FRT11 ir IP20 aizsardzības pakāpe, tāpēc tas nav paredzēts tiešai ūdens iedarbībai. Ja tas tiek izmantots sarežģītākā vidē, nepieciešams atbilstoši izvēlēts aizsargskapis, bet sensora uzstādīšanas apstākļiem jāatbilst tā konstrukcijai un izstrādājuma instrukcijai.

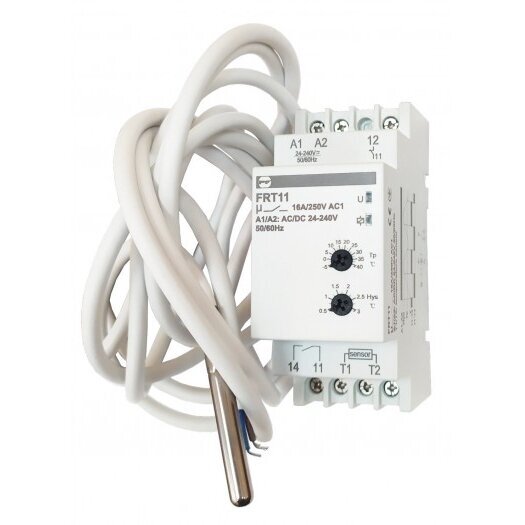

    Promfactor Baltic FRT11 – modulārs temperatūras regulators ar NTC sensoru

    FRT11 – elektronisks DIN sliedes termostats, kas paredzēts automātiskai apkures iekārtu un temperatūras uzturēšanas sistēmu vadībai. Temperatūras regulēšana no −5 °C līdz +40 °C, regulējama histerēze, 24–240 V AC/DC barošana, viens 1 C/O pārslēdzošais kontakts līdz 16 A, ārējs NTC sensors ar 2,5 m kabeli un LED stāvokļa indikācija. Divu DIN moduļu korpuss, montāža uz 35 mm DIN sliedes un IP20 aizsardzības pakāpe – praktisks risinājums dzīvojamo, komerciālo un rūpniecisko objektu temperatūras vadības ķēdēm.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
