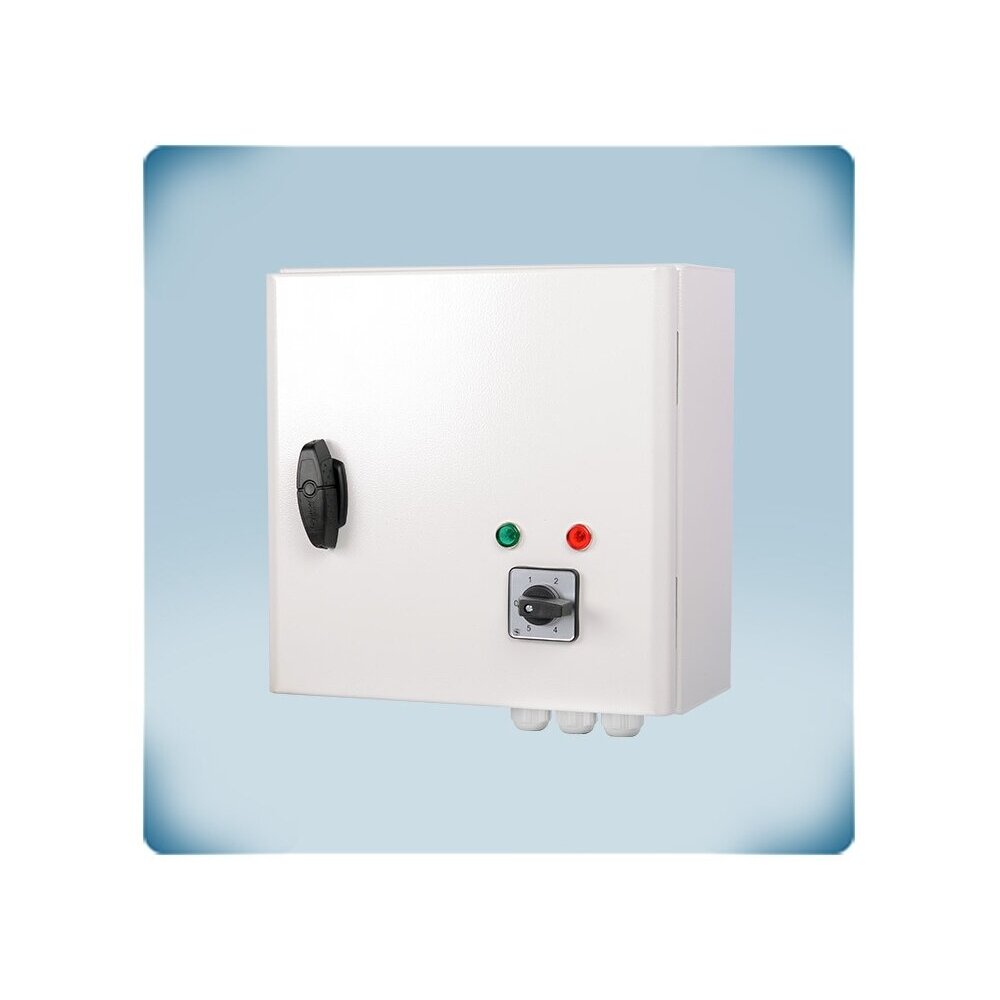

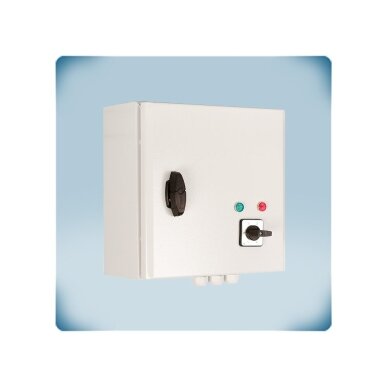

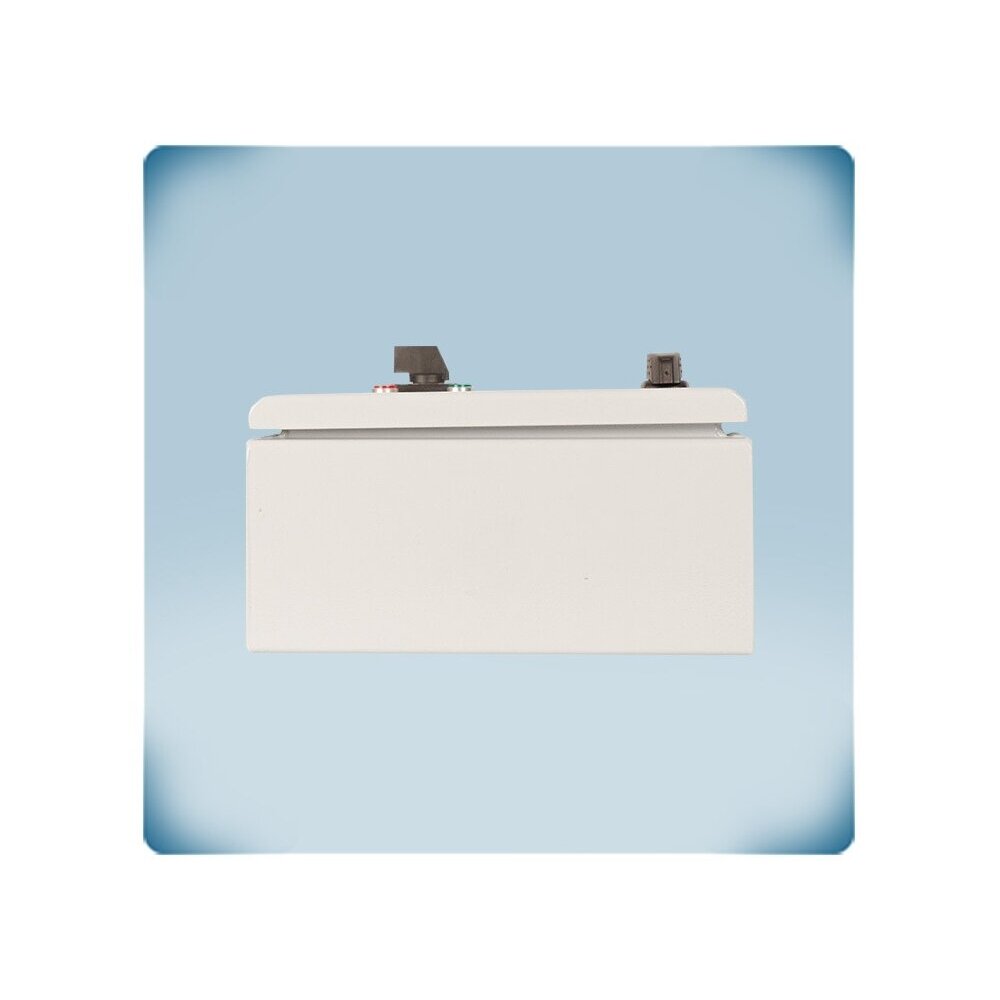

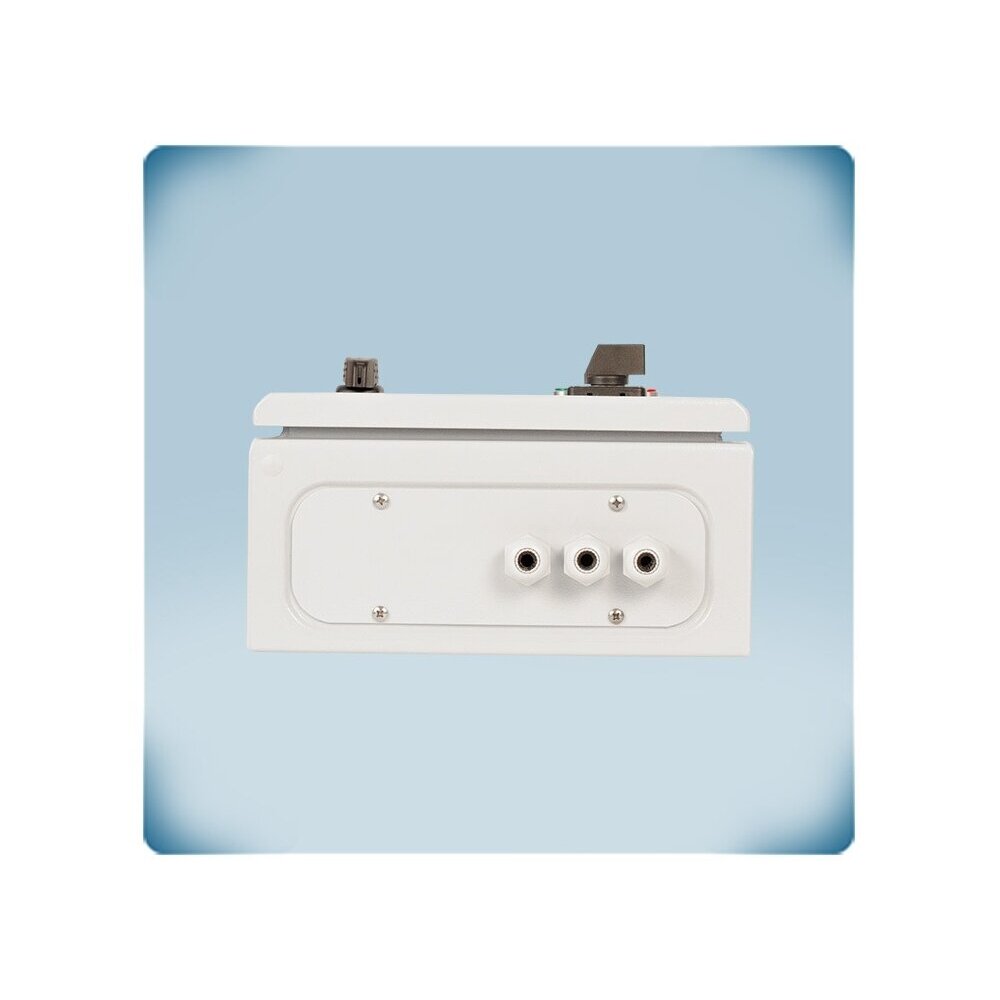

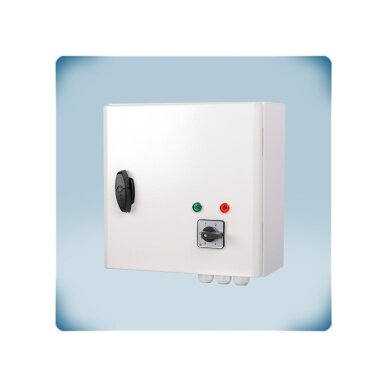

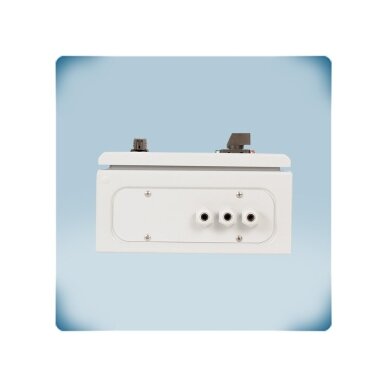

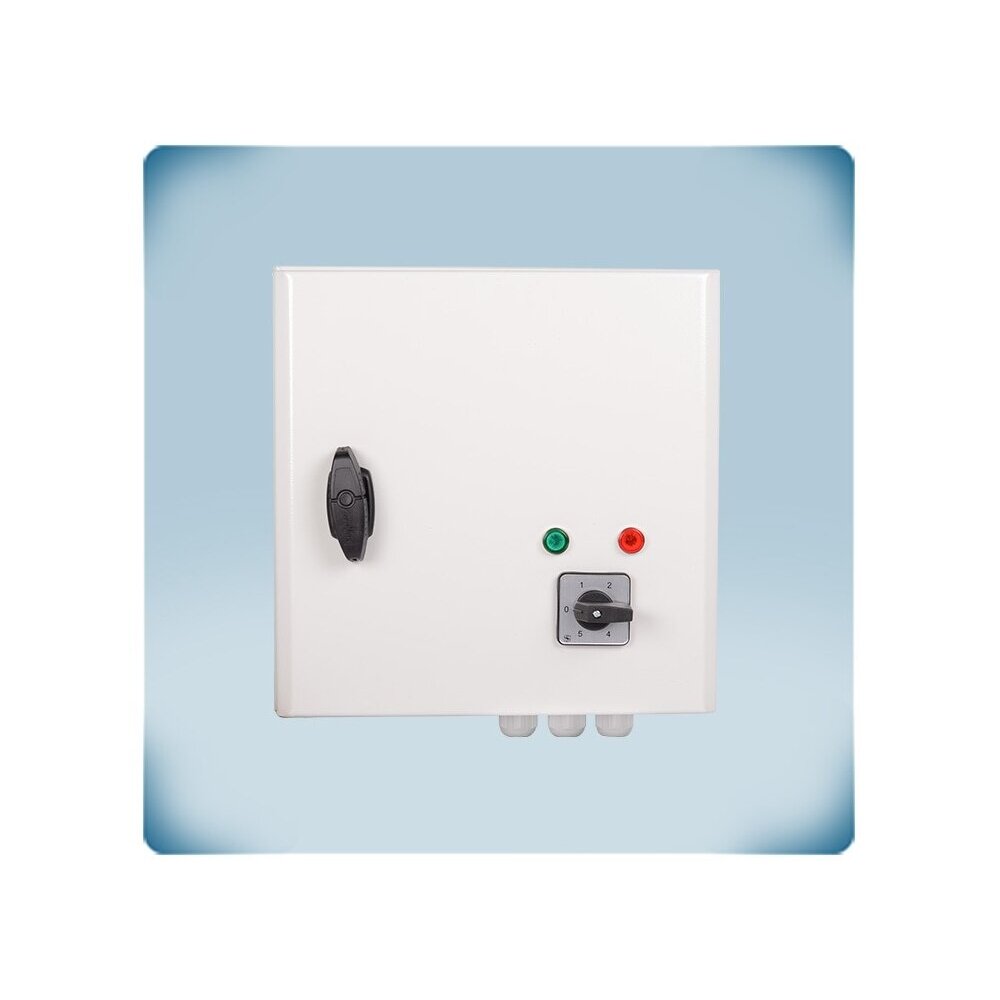

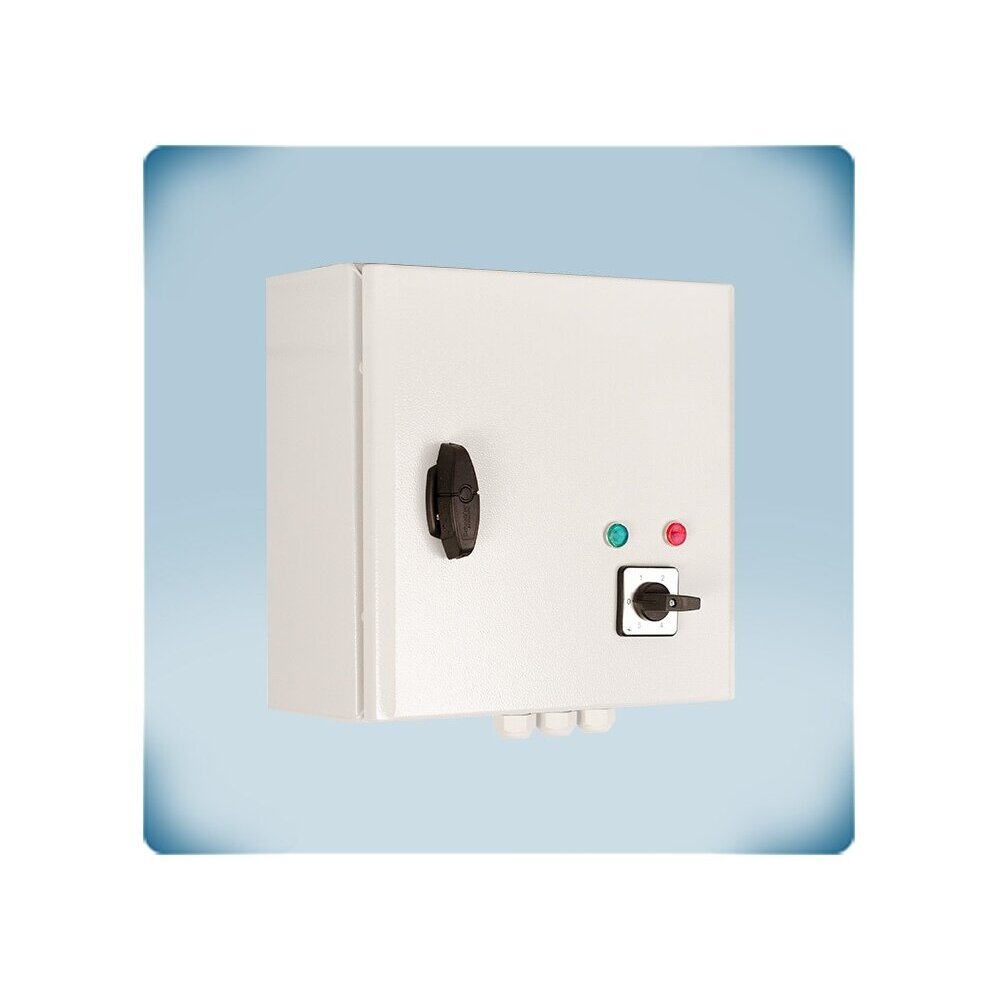

    Transformatora trīsfāžu ventilatora motora ātruma regulators ar attālinātu ieslēgšanu/izslēgšanu | TK | NO/NC | 11A | 400VAC | virsapmetuma | IP54 | Sentera Controls | STRA4110L40

    Kods: STRA4110L40
    Jautāt
    Cena 857.29 € ar PVN
    ( 708.50 € bez PVN )
    1337.36 € Ietaupījums 480.07 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Transformatora trīsfāžu ventilatora motora ātruma regulators ar attālinātu ieslēgšanu/izslēgšanu | TK | NO/NC | 11A | 400VAC | virsapmetuma | IP54 | Sentera Controls | STRA4110L40

    STRA4110L40 – Sentera Controls transformatora ātruma regulators trīsfāžu 400 VAC motoriem līdz 11 A ar TK spailēm, NO/NC attālinātas ieslēgšanas / izslēgšanas kontaktiem un 230 VAC trauksmes izeju. 5 pakāpes, sinusoidāls izejas spriegums.

    Galvenā doma:
    Regulators automatizētam objektam: ventilatoru ieslēdz vai izslēdz termostats, taimeris, ugunsdrošības vai BMS sistēma caur NO vai NC kontaktu, motoru aizsargā TK ķēde, bet kļūme tiek nodota ar 230 VAC trauksmes signālu.
    Kam paredzēts STRA4110L40:
    Šis modelis ir paredzēts lielas jaudas ventilatoriem (līdz 11 A) – rūpnieciskiem ventilatoriem ražošanas cehos, noliktavās, saimniecības ēkās vai lielākai ventilatoru grupai.
    Maks. motora strāva
    11 A
    Tālvadība
    NO / NC kontakti
    Aizsardzība un trauksme
    TK, trauksme 230 VAC / 1 A
    Barošana / aizsardzība
    3×400 VAC + N; IP54

    Darbības princips

    Regulatoru montē uz sienas. Barošanu 3×400 VAC pieslēdz pie R, S, T un N, motoru – pie U, V, W, termokontaktus – pie TK, ārējo ieslēgšanas signālu – pie NO vai NC spailēm, trauksmes indikāciju – pie AL un N.

    Regulatora pamatā ir autotransformators ar vairākiem atzariem (pakāpēm). Pagriežot rokturi, motors tiek pārslēgts uz citu atzaru, tāpēc izejas spriegums mainās pakāpeniski, nevis vienmērīgi. L40 versijas regulējamās izejas spriegumi: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versijas (14 A modelis) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC atzars ir, bet nav pievienots). Pozīcija 0 – motors izslēgts.

    Izejas spriegums ir SINUSOIDĀLS – bez fāzes griešanas, kā elektroniskajos regulatoros. Tāpēc motors darbojas klusi pat ar mazu ātrumu, nesakarst augstāko harmoniku dēļ un netraucē citām iekārtām. Tas ir risinājums motoriem, kas, vadīti ar elektronisko regulatoru, dūc vai sīc.

    Ātrumu izvēlas ar rokturi, bet ieslēgšanu / izslēgšanu var vadīt ārēja iekārta: normāli atvērts (NO) vai normāli slēgts (NC) sausais kontakts. Nostrādājot motora termiskajai aizsardzībai, trauksmes izejā parādās 230 VAC (līdz 1 A) signāls lampai, sirēnai vai BMS ieejai. Inženiera piezīme: samazinot spriegumu AC asinhronajam motoram, palielinās slīde, tāpēc enerģijas ietaupījums ir mazāks nekā ar EC ventilatoru vai frekvences pārveidotāju. Transformatora ātruma regulatora stiprās puses ir uzticamība, klusums un vienkāršība, nevis maksimāla efektivitāte.

    Ar ko noderīgs STRA4110L40?
    Vienā korpusā – klusa pakāpju ātruma vadība, motora TK aizsardzība, attālināta ieslēgšana ar termostatu vai automātiku un trauksmes izeja, tāpēc nav vajadzīgi papildu releji un kontaktori.

    Tehniskās specifikācijas

    Preces tips Transformatora trīsfāžu ventilatora motora ātruma regulators ar attālinātu ieslēgšanu
    Ražotājs / kods Sentera Controls / STRA4110L40
    Sērija STRA4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Barošanas spriegums 3×400 VAC, 50–60 Hz, ar neitrāli (R, S, T, N)
    Maks. motora strāva 11 A
    Regulējamā izeja (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (pozīcijas 0–5), sinusoidāls spriegums
    Neregulējama izeja (L1) 230 VAC, 2 A, 50–60 Hz
    Trauksmes izeja (AL, N) 230 VAC, 1 A
    Motora aizsardzība TK spailes motora termokontaktiem
    Attālināta ieslēgšana / izslēgšana NO (normāli atvērta) un NC (normāli slēgta) kontaktu ieejas
    Vadība 5 pozīciju rotācijas slēdzis ar izslēgšanas pozīciju
    Indikācija Zila LED – iekārta ieslēgta
    Korpuss Metāla, pulverkrāsojums RAL 7035
    Aizsardzības klase IP54 (EN 60529), tikai lietošanai iekštelpās
    Darba vide -20…+35 °C, 5–95 % rH bez kondensācijas
    Izmēri A 400 / B 430 / C 235 / D 355 / E 355 mm (burtu nozīme – saskaņā ar tehniskās lapas rasējumu)
    Iepakojums (G × P × A) 455×410×255 mm
    Svars 36,67 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • NO / NC ieejas – ventilatoru ieslēdz termostats, taimeris, kustības devējs vai BMS.
    • TK spailes – motora termokontaktu pieslēgšana – aizsardzība pret pārkaršanu.
    • Trauksmes izeja 230 VAC / 1 A – bojājuma signāls lampiņai, sirēnai vai automātikai.
    • 5 ātruma pakāpes – darba ātrumu iestata ar rokturi.
    • Sinusoidāls izejas spriegums – klusa motora darbība.
    • Neregulējama 230 VAC izeja (2 A) – gaisa vārsta piedziņai vai vārstam.

    Kur tiek izmantots?

    • Automatizētas ventilācijas sistēmas ar termostatu vai taimeri
    • Ražošanas un noliktavu ēkas
    • Objekti, kur operatoram nepieciešams kļūmes signāls
    • Lauksaimniecības ēku ventilācija

    Lietošana pēc vajadzības

    Elektriķim.
    TK, trauksmes un tālvadības ķēdes tiek pieslēgtas tieši pie regulatora spailēm.
    Automatikas integratoram.
    NO / NC ieejas un 230 VAC trauksme ļauj sasaistīt regulatoru ar BMS, termostatu vai ugunsdrošības sistēmu.
    Objekta īpašniekam.
    Ventilācija ieslēdzas tad, kad nepieciešams, un par bojājumu tiek ziņots nekavējoties.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tipiski STRA4110L40 pielietojumi:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Noliktava, darbnīcas Termostata kontakts → NO ieeja Ventilators ieslēdzas, temperatūrai paaugstinoties Darba ātrumu izvēlieties ar rokturi
    Objekts ar ugunsdrošības sistēmu Ugunsdrošības sistēmas NC kontakts → NC ieeja Pārtrūkstot ķēdei, ventilators tiek izslēgts NC ķēdes loģiku saskaņojiet ar projektu
    Operatoru telpa, BMS AL, N → signāllampa vai BMS ieeja Par motora pārkaršanu tiek ziņots nekavējoties Trauksmes izejas slodze – līdz 1 A
    Ventilators ar termokontaktiem Motora TK → TK spailes Motors ir aizsargāts pret pārkaršanu TK ķēdi pieslēdziet saskaņā ar instrukcijas shēmu
    Ventilators ar vārstu Vārsta piedziņa 230 VAC → L1 Vārsts atveras kopā ar ventilatoru L1 slodze – līdz 2 A

    Kā izvēlēties regulatora strāvu

    Motora(-u) nominālā strāva Ieteicamais modelis
    līdz 1,5 A STRA4-15L40 (1,5 A)
    1,5–2,5 A STRA4-25L40 (2,5 A)
    2,5–4 A STRA4-40L40 (4 A)
    4–6 A STRA4-60L40 (6 A)
    6–8 A STRA4-80L40 (8 A)
    8–11 A STRA4110L40 (11 A) ← šis modelis
    11–14 A STRA4140L50 (14 A)
    Noteikums: regulatora maks. strāva ≥ motora nominālā strāva (sk. motora datu plāksnīti). Pieslēdzot vairākus ventilatorus – vienāda tipa motorus, to nominālās strāvas summējiet. Rezervi izvēlieties, ja motora strāva ir tuvu modeļa robežai vai ventilators bieži darbojas maksimālajā pakāpē.
    Kad izvēlēties citu risinājumu: vienkāršākai vadībai – STR-4 vai STRS4 (ar TK); ar termiskās aizsardzības iestatīšanu – STTA4; vadībai ar 0-10 VDC signālu – STVS4; diviem ātrumiem – SC2A4 vai ST2R4 ar taimeri.

    Priekšrocības

    • NO / NC tālvadības ieejas
    • TK spailes motora aizsardzībai
    • Trauksmes izeja 230 VAC / 1 A
    • Sinusoidāls izejas spriegums
    • Neregulējama 230 VAC izeja (2 A)
    • Metāla IP54 korpuss

    Trūkumi / ierobežojumi

    • Ātrumu iestata tikai ar rokturi – analogās 0-10 VDC ieejas nav (tam paredzēts STVS4)
    • Pakāpju (nevis bezpakāpju) regulēšana – ātrumu izvēlas no fiksētiem spriegumiem
    • Liels svars un izmēri salīdzinājumā ar elektroniskajiem regulatoriem
    • Tikai lietošanai telpās, darba temperatūra līdz +35 °C
    • Nav piemērots EC ventilatoriem un ar frekvences pārveidotāju vadāmiem motoriem

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc barošanas atslēgšanas.
    • Obligāti pieslēdziet aizsargzemējumu (PE).
    • Pārbaudiet, vai motors ir piemērots sprieguma regulēšanai un vai tā nominālā strāva nepārsniedz 11 A.
    • Barošanai nepieciešama neitrāle (N).
    • Pie NO / NC ieejām pieslēdziet tikai sausos (bezpotenciāla) kontaktus saskaņā ar instrukcijas shēmu.
    • Iekārta ir smaga – stipriniet pie nesošās sienas vai konstrukcijas ar piemērotiem stiprinājuma līdzekļiem.
    • Paredzēts lietošanai tikai telpās (-20…+35 °C, bez kondensāta); atstājiet vietu dzesēšanai.

    Ātrās izvēles ceļvedis

    11 A
    3×400 VAC
    TK
    NO/NC
    Trauksme 230 VAC
    IP54
    Piemērots, ja nepieciešams:
    • trīsfāžu ventilatora līdz 11 A ar ieslēgšanu no termostata, taimera vai BMS;
    • objektiem, kur nepieciešams bojājuma signāls;
    • motoriem ar termokontaktiem.
    Pārbaudiet pirms lietošanas:
    • motora nominālo strāvu un vai tas ir regulējams ar spriegumu;
    • ārējās vadības kontakta tipu (NO vai NC);
    • montāžas vietu (36,67 kg, līdz +35 °C).
    Svarīgs atgādinājums: STRA4110L40 ātrumu maina pakāpēs ar rokturi; ar attālināto kontaktu tiek vadīta tikai ieslēgšana / izslēgšana.

    BUJ

    Ko nozīmē NO / NC?
    NO – normāli atvērts kontakts (aizveroties ieslēdz), NC – normāli slēgts (atveroties izslēdz). Var izmantot termostatu, taimeri, BMS releju.
    Kam paredzēta trauksmes izeja?
    Tajā parādās 230 VAC (līdz 1 A) signāls – lampai, sirēnai vai automātikai.
    Vai ātrumu var mainīt attālināti?
    Nē, ātrumu izvēlas ar rokturi; analogajai vadībai paredzēta STVS4 sērija.
    Kādus spriegumus saņem motors?
    0, 130, 180, 230, 300 un 400 VAC.
    Ar ko atšķiras no STRS4?
    STRA4 papildus ir NO / NC tālvadības ieejas un trauksmes izeja.

    Transformatora trīsfāžu ventilatora motora ātruma regulators ar attālinātu ieslēgšanu/izslēgšanu | TK | NO/NC | 11A | 400VAC | virsapmetuma | IP54 | Sentera Controls | STRA4110L40

    Sentera STRA4110L40 – transformatora trīsfāžu ventilatora ātruma regulators līdz 11 A, 3×400 VAC, TK spailes, NO/NC attālināta ieslēgšana, trauksmes izeja 230 VAC, 5 pakāpes, sinusoidāls spriegums, IP54.
