    Transformatora ventilatora ātruma un ūdens sildītāja regulators pēc temperatūras | 10A | 230VAC | virsapmetuma | IP54 | Sentera Controls | GTH21100L22

    Kods: GTH21100L22
    Jautāt
    Cena 527.21 € ar PVN
    ( 435.71 € bez PVN )
    822.45 € Ietaupījums 295.24 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Transformatora ventilatora ātruma un ūdens sildītāja regulators pēc temperatūras | 10A | 230VAC | virsapmetuma | IP54 | Sentera Controls | GTH21100L22

    GTH21100L22 – Sentera Controls transformatora ventilatora ātruma un ūdens sildītāja vārsta regulators atkarībā no temperatūras, vienfāzes 230 VAC ar spriegumu vadāmiem motoriem līdz 10 A. Ir apsildes / ventilācijas režīmi, 230 VAC izeja karstā ūdens vārstam un Modbus RTU saskarne (SenteraWeb).

    Galvenā doma:
    Gaisa sildītāja vai ventilācijas agregāta kontrolleris: atkarībā no temperatūras regulē ventilatora ātrumu un atver karstā ūdens vārstu. Var darboties patstāvīgi vai tikt uzraudzīts un konfigurēts caur Modbus RTU / SenteraWeb.
    Kam paredzēts GTH21100L22:
    Šis modelis ir paredzēts lielas jaudas ventilatoriem (līdz 10 A) – industriālajiem ventilatoriem ražošanas cehos, noliktavās, saimniecības ēkās vai lielākai ventilatoru grupai.
    Maks. motora strāva
    10 A
    Vārsts
    230 VAC / 2 A izeja
    Vadība
    Atkarībā no temperatūras 5–35 °C, Modbus RTU
    Aizsardzība
    IP54, metāla korpuss

    Darbības princips

    Regulatoru montē uz sienas metāla korpusā. Pieslēdz 230 VAC barošanu (L, N, PE), motoru (U1, U2), karstā ūdens vārstu pie neregulējamās izejas (L1, N, PE; 230 VAC / 2 A), ārēju PT500 temperatūras sensoru (TEMP; komplektā neietilpst) un, ja nepieciešams, Modbus RTU līniju (A, B).

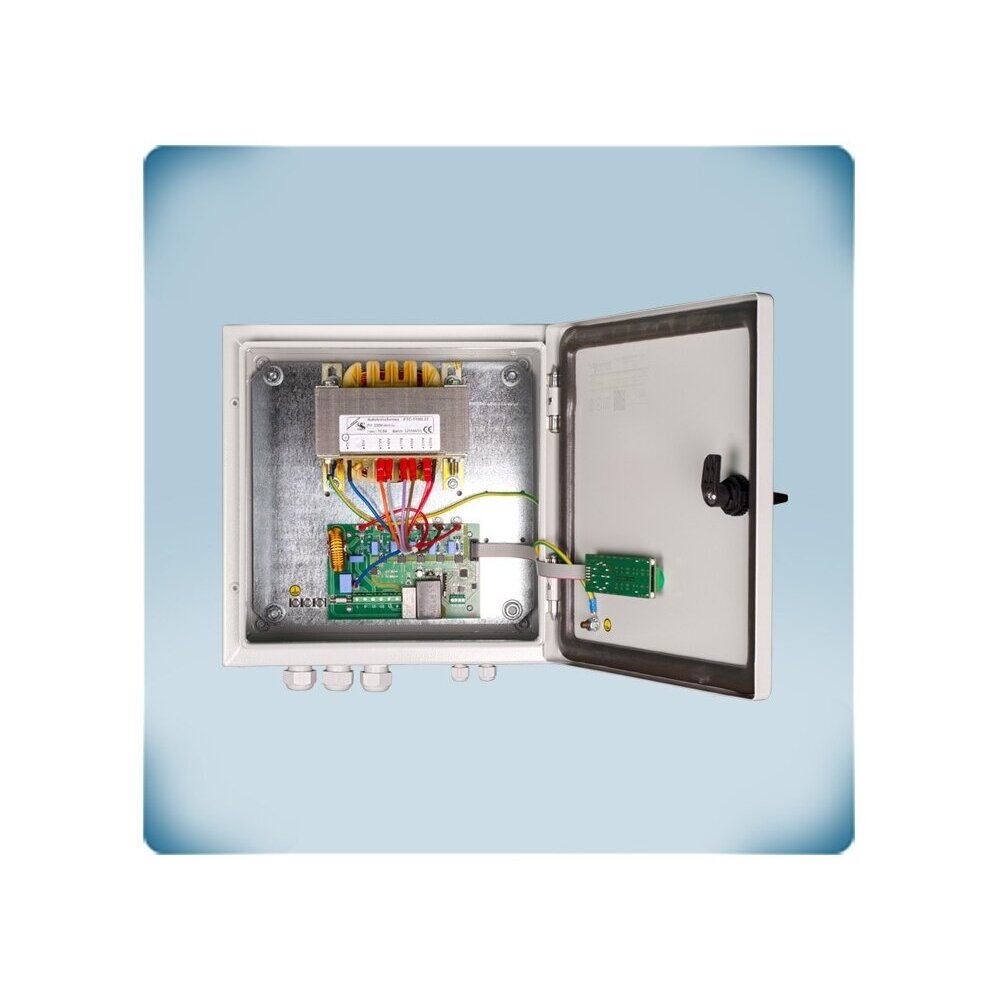

    Regulatora sirds ir autotransformators ar vairākiem atzariem (pakāpēm). Katra pakāpe padod motoram atšķirīgu, fiksētu spriegumu, bet izejas spriegums paliek SINUSOIDĀLS, kā tīklā. Tāpēc motors darbojas klusi pat ar mazu ātrumu – transformatora ātruma regulators piemērots arī tiem motoriem, kas ar elektronisko (pusvadītāju) regulatoru dūc vai sakarst.

    Ar 7 pozīciju pārslēdzēju izvēlas: izslēgts, piecas manuālās pakāpes vai automātiskais režīms. Izejas spriegumi – 0-(80)-110-140-170-190-230 VAC (80 VAC atzars ir, bet nav pievienots). Automātiskajā režīmā ātrums tiek mainīts pakāpeniski proporcionālajā diapazonā (1–10 °C) ap iestatīto temperatūru 5–35 °C.

    Apsildes režīmā, kad temperatūra ir zemāka par iestatīto, ventilators darbojas un vārsta izeja ir ieslēgta (230 VAC); sasniedzot iestatīto temperatūru, motors tiek izslēgts un vārsts aizvērts. Ventilācijas režīmā loģika ir apgriezta. Režīmu izvēlas ar džemperi uz plates vai caur Modbus. Manuālajā režīmā ātrumu iestata ar roku, bet motors darbojas tikai tad, ja to pieļauj temperatūras nosacījums.

    Ar ko noderīgs GTH21100L22?
    Ventilators, karstā ūdens vārsts un Modbus integrācija vienā metāla IP54 korpusā – vienkārša ūdens gaisa sildītāja vadība bez atsevišķa termostata.

    Tehniskās specifikācijas

    Preces tips Transformatora ventilatora ātruma un ūdens sildītāja regulators pēc temperatūras
    Ražotājs / kods Sentera Controls / GTH21100L22
    Sērija GTH21 (7,5 / 10 A)
    Barošanas spriegums 230 VAC, 50–60 Hz
    Maks. motora strāva 10 A
    Izejas sprieguma pakāpes 0 – (80) – 110 – 140 – 170 – 190 – 230 VAC (80 VAC atzars nav pievienots)
    Izejas sprieguma forma Sinusoidāls (autotransformators)
    Režīmi 7 pozīciju pārslēdzējs: izslēgts, 5 manuālās pakāpes, automātiskais
    Darbības loģika Apsilde / ventilācija – džemperis uz plates vai Modbus
    Vārsta izeja Neregulējama 230 VAC, 2 A (karstā ūdens vārstam)
    Temperatūras iestatīšana 5–35 °C, ar 1 °C soli, potenciometrs
    Proporcionālais diapazons 1–10 °C
    Temperatūras sensors Ārējs PT500 (komplektā neietilpst)
    Komunikācija Modbus RTU (RS485, A/B), SenteraWeb mākoņplatforma
    Indikācija LED uz plates: stāvoklis un vārsta izeja
    Drošinātājs 5×20 mm, T-12,5 A-H
    Korpuss Metāla (tērauds), pulverkrāsojums RAL 7035
    Aizsardzības klase IP54 (EN 60529)
    Darba vide -10…+35 °C, < 95 % rH bez kondensācijas
    Spailes Līdz 2,5 mm²
    Iepakojuma izmēri 330×300×190 mm
    Svars 12,50 kg neto / 12,94 kg bruto
    Atbilstība LVD 2014/35/ES (EN 60730-1), EMC 2014/30/ES (EN 61000-6-1, EN 61000-6-3), RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Ātrums atkarībā no temperatūras – pakāpju automātiska regulēšana proporcionālajā diapazonā 1–10 °C.
    • Ūdens sildītāja vārsts – 230 VAC / 2 A izeja atver vārstu atkarībā no temperatūras.
    • Apsildes / ventilācijas režīms – apgriezto loģiku izvēlas ar džemperi vai caur Modbus.
    • Modbus RTU un SenteraWeb – attālināta uzraudzība un parametru maiņa.
    • Manuālais režīms – 5 pakāpes un izslēgšanas pozīcija.
    • Sinusoidāls izejas spriegums – klusa motora darbība.

    Kur tiek izmantots?

    • Noliktavas, darbnīcas, ražošanas telpas ar ūdens gaisa sildītājiem
    • Siltumnīcas
    • Zirgu staļļi un citas saimniecības ēkas
    • Ventilācijas sistēmas ar ūdens sildītāju un vienfāzes AC ventilatoru

    Lietošana pēc vajadzības

    Apkures un ventilācijas montētājam.
    Ventilators un vārsts tiek vadīti pēc viena temperatūras iestatījuma.
    Elektriķim.
    Pārskatāmas spailes (L/N/PE, U1/U2, L1, TEMP, A/B), metāla IP54 korpuss.
    Objekta administratoram.
    Parametrus uzrauga un maina caur Modbus RTU vai SenteraWeb.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tipiski GTH21100L22 pielietojumi:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Noliktava ar ūdens gaisa sildītāju Sildītāja ventilators → U1, U2; vārsts → L1; PT500 → TEMP Auksts – ventilators darbojas, vārsts atvērts; silts – izslēdz Apsildes režīms (džemperis)
    Siltumnīcas ventilācija Ventilators → U1, U2; PT500 → TEMP Paaugstinoties temperatūrai, ventilators ieslēdzas un paātrinās Ventilācijas režīms – apgrieztā loģika
    Integrācija BMS Modbus RTU → A, B Uzraudzība un iestatījumi attālināti Modbus iestatījumu atiestatīšana – džemperis 1–2, ≥ 15 s
    Zirgu stallis, saimniecības ēka Ventilators → U1, U2; sensors – dzīvnieku zonā Tiek uzturēta iestatītā temperatūra PT500 sensoru iegādājas atsevišķi

    Kā izvēlēties regulatora strāvu

    Motora(-u) nominālā strāva Ieteicamais modelis
    līdz 7,5 A GTH21-75L22 (7,5 A)
    7,5–10 A GTH21100L22 (10 A) ← šis modelis
    Noteikums: regulatora maks. strāva ≥ motora (vai vairāku motoru summārā) nominālā strāva no motora datu plāksnītes. Transformatora regulatoram motora palaišanas strāvu jau ir ņēmis vērā ražotājs, papildu rezerve nav vajadzīga. Vairākus ventilatorus pieslēdziet tikai ar vienāda tipa, ar spriegumu regulējamiem AC motoriem.
    Kad izvēlēties citu risinājumu: elektriskais sildītājs – GTTE1 sērija; tikai ventilators pēc temperatūras ar integrētu sensoru – GTT-1 sērija; vienmērīga vadība 0-10 VDC – elektroniskā EVS-1 sērija.

    Priekšrocības

    • Ventilatora un ūdens sildītāja vārsta vadība
    • Apsildes / ventilācijas režīmi
    • Modbus RTU un SenteraWeb
    • Plašs iestatīšanas diapazons 5–35 °C
    • Sinusoidāls izejas spriegums – klusa darbība
    • Metāla IP54 korpuss

    Trūkumi / ierobežojumi

    • Pakāpju, nevis bezpakāpju regulēšana
    • PT500 sensors komplektā neietilpst
    • Vārstu vada tikai ar ieslēgšanu / izslēgšanu (230 VAC), nevis 0-10 VDC
    • Liels svars (12,50 kg)
    • Nav TK spaiļu un trauksmes izejas
    • Tikai vienfāzes ar spriegumu vadāmiem AC motoriem; EC ventilatoriem nav piemērots

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc barošanas atslēgšanas.
    • Obligāti pieslēdziet aizsargzemējumu (PE).
    • Pieslēgto motoru kopējā nominālā strāva nedrīkst pārsniegt 10 A.
    • Drošinātāju nomainiet tikai pret tāda paša tipa un nominālās strāvas drošinātāju, kas norādīts tehniskajā lapā.
    • Vārsta izejas slodze – ne vairāk kā 2 A.
    • Vadu šķērsgriezums spailēs – līdz 2,5 mm².
    • Lietot tīrā gaisā, bez agresīvām un degošām gāzēm; darba vide -10…+35 °C.

    Ātrās izvēles ceļvedis

    10 A
    230 VAC
    Ūdens vārsts
    Modbus RTU
    IP54
    Piemērots, ja nepieciešams:
    • ūdens gaisa sildītāja ar ventilatoru līdz 10 A vadības;
    • ventilatora vadības pēc temperatūras apsildes vai ventilācijas režīmā;
    • objektu uzraudzība ar Modbus / SenteraWeb.
    Pārbaudiet pirms lietošanas:
    • motora nominālo strāvu un vai tas ir regulējams ar spriegumu;
    • vārsta piedziņas tipu (230 VAC ieslēgšana / izslēgšana, līdz 2 A);
    • vai jums ir PT500 sensors;
    • apkārtējās vides temperatūru (-10…+35 °C).
    Svarīgs atgādinājums: GTH21100L22 nevada EC ventilatorus, trīsfāžu motorus un 0-10 VDC vārstus; PT500 sensoru iegādājas atsevišķi.

    BUJ

    Vai sensors ir komplektā?
    Nē, nepieciešams ārējs PT500 sensors, ko pieslēdz pie TEMP spailēm.
    Kā tiek vadīts ūdens vārsts?
    230 VAC / 2 A izeja: apsildes režīmā ieslēdzas, kad temperatūra ir zemāka par iestatīto, un izslēdzas, kad tā sasniegta.
    Vai var vadīt 0-10 V vārstu?
    Nē, vārsta izeja – 230 VAC ieslēgšana / izslēgšana.
    Vai var pieslēgt BMS?
    Jā, caur Modbus RTU (RS485); parametrus var uzraudzīt arī caur SenteraWeb.
    Ar ko atšķiras apsildes un ventilācijas režīmi?
    Apsildes režīmā ventilators darbojas, kad ir pārāk auksts; ventilācijas režīmā – kad ir pārāk silts.

    Transformatora ventilatora ātruma un ūdens sildītāja regulators pēc temperatūras | 10A | 230VAC | virsapmetuma | IP54 | Sentera Controls | GTH21100L22

    Sentera GTH21100L22 – transformatora ventilatora un ūdens sildītāja regulators pēc temperatūras, līdz 10 A, 230 VAC, vārsta izeja 2 A, Modbus RTU, SenteraWeb, IP54.
