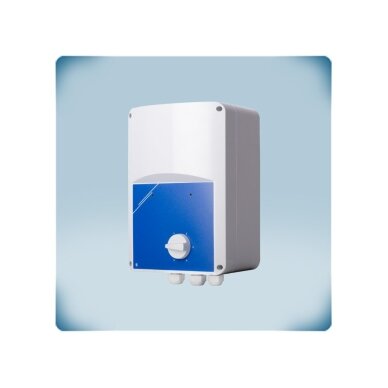

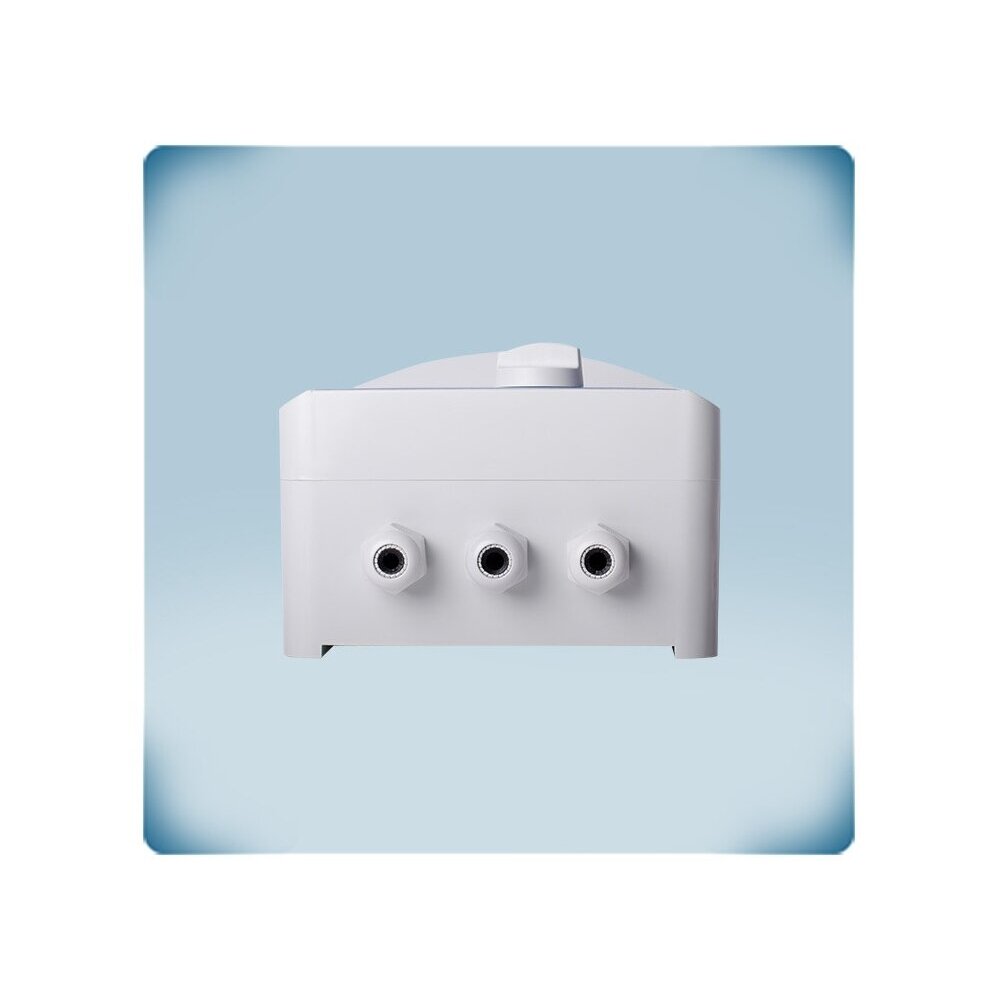

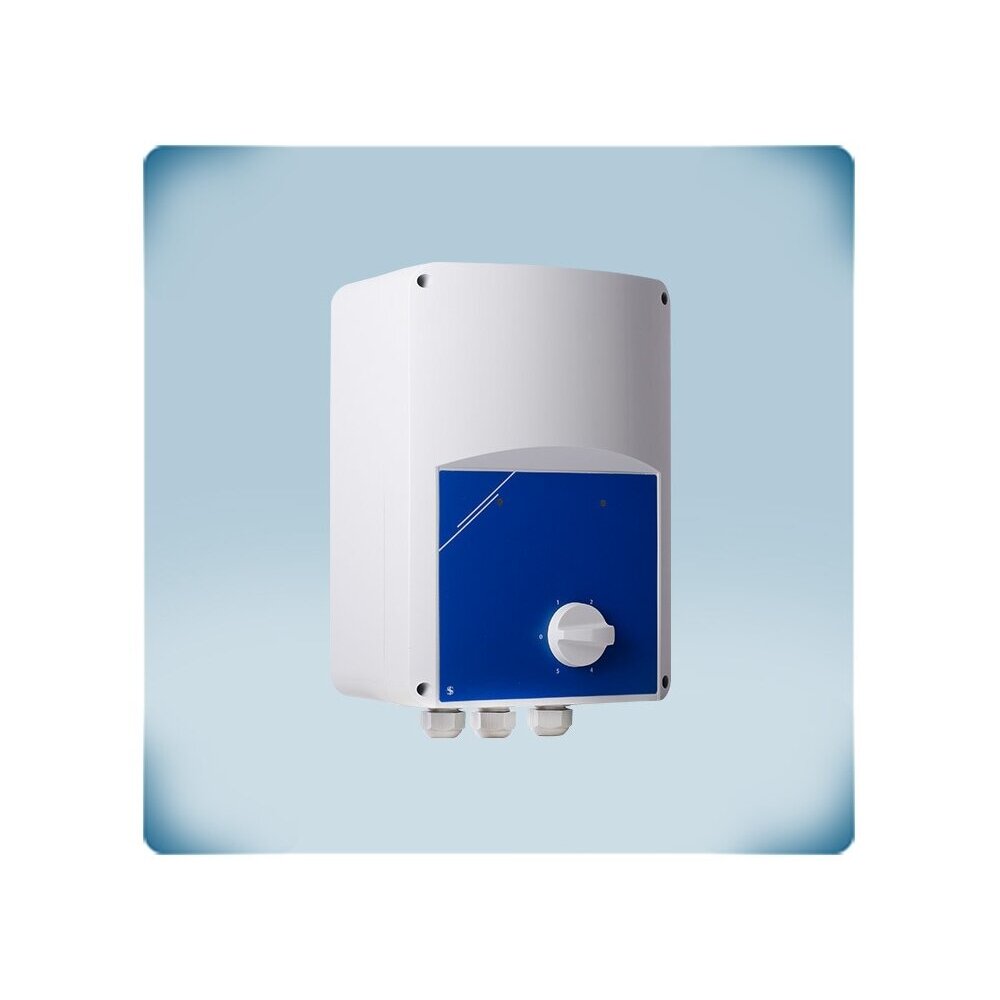

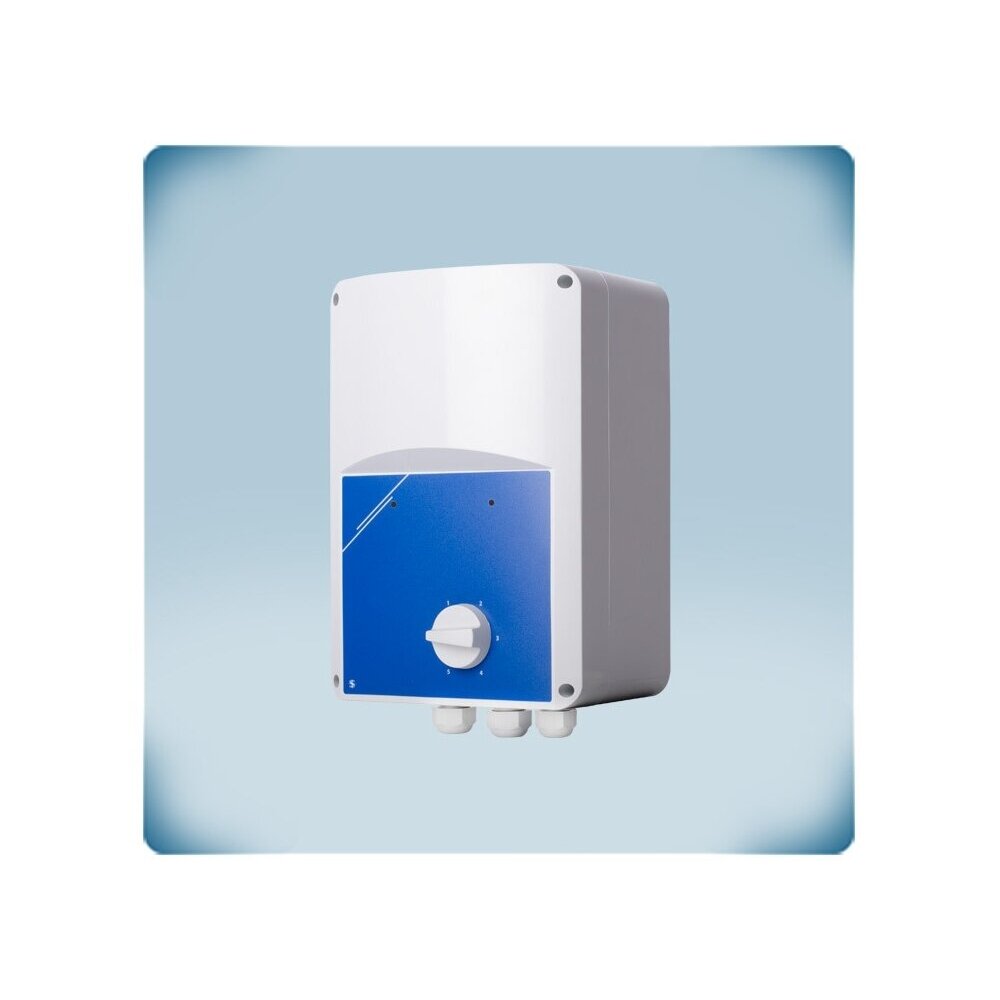

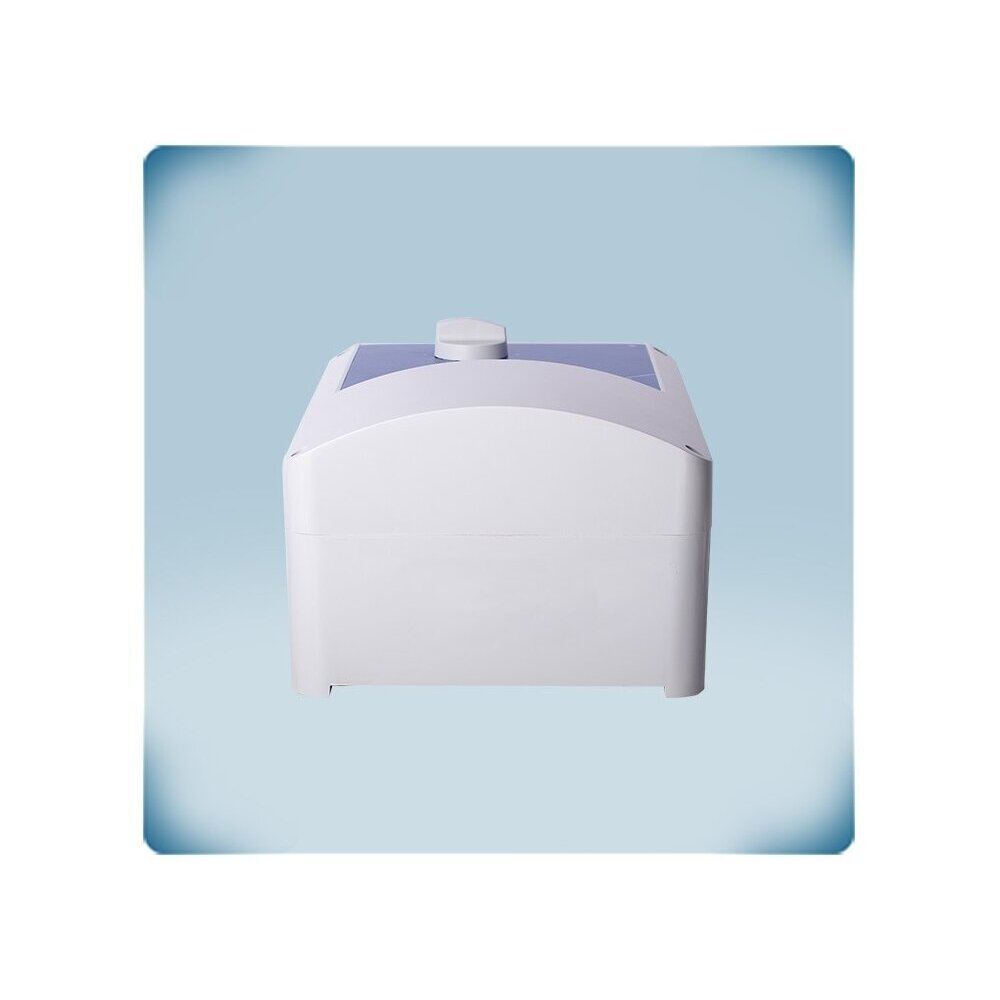

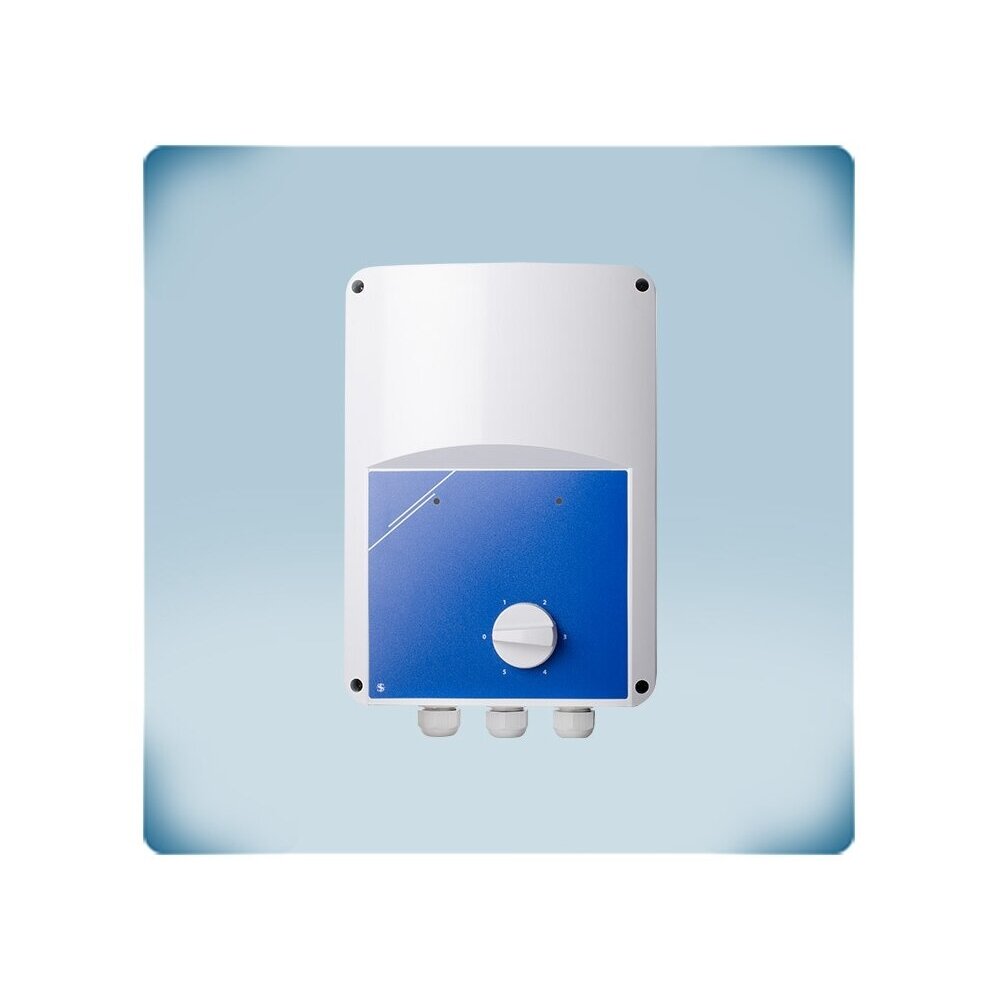

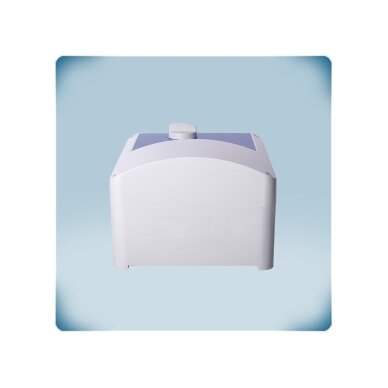

    Transformatora ventilatora motora ātruma regulators ar gāzes vārsta bloķēšanu atkarībā no gaisa plūsmas | TK | 7,5A | 230VAC | virsapmetuma | IP54 | Sentera Controls | SFPR1-75L22

    Kods: SFPR1-75L22
    Jautāt
    Cena 278.91 € ar PVN
    ( 230.50 € bez PVN )
    435.09 € Ietaupījums 156.18 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Transformatora ventilatora motora ātruma regulators ar gāzes vārsta bloķēšanu atkarībā no gaisa plūsmas | TK | 7,5A | 230VAC | virsapmetuma | IP54 | Sentera Controls | SFPR1-75L22

    SFPR1-75L22 – Sentera Controls transformatora ventilatora ātruma regulators ar plūsmas kontroli vienfāzes 230 VAC ar spriegumu vadāmiem motoriem līdz 7,5 A. Ātrumu iestata ar 5 pakāpju pārslēdzēju, bet plūsmas sensora vai spiediena releja kontakts vada releja izeju gāzes vārstam vai piedziņai. Ir TK spailes motora termiskajai aizsardzībai.

    Galvenā doma:
    Regulators ne tikai maina ventilatora ātrumu, bet arī apstiprina, ka plūsma patiešām ir: releja izeja (piem., gāzes vārstam) ieslēdzas tikai tad, kad plūsmas vai spiediena sensora kontakts aizveras 60 s laikā no palaišanas. Tā ir vienkārša bloķēšana „nav plūsmas – nav atļaujas“.
    Kam paredzēts SFPR1-75L22:
    Šis modelis ir paredzēts lielas jaudas ventilatoriem (līdz 7,5 A) – rūpnieciskiem ventilatoriem ražošanas cehos, noliktavās, saimniecības ēkās vai lielākai ventilatoru grupai.
    Maks. motora strāva
    7,5 A
    Plūsmas kontrole
    FL ieeja + relejs COM/NO/NC
    Vadība
    5 pakāpes, 110–230 VAC
    Aizsardzība
    IP54, TK spailes

    Darbības princips

    Regulatoru montē uz sienas telpā. Pieslēdz 230 VAC barošanu (L, N, PE), motoru (U, N), motora termiskos kontaktus (TK), plūsmas sensora vai spiediena releja kontaktu (FL), attālinātās ieslēgšanas vai termostata kontaktu (NC ieeja) un releja izeju COM / NO / NC.

    Regulatora sirds ir autotransformators ar vairākiem atzariem (pakāpēm). Katra pakāpe padod motoram atšķirīgu, fiksētu spriegumu, bet izejas spriegums paliek SINUSOIDĀLS, kā tīklā. Tāpēc motors darbojas klusi pat ar mazu ātrumu – transformatora ātruma regulators piemērots arī tiem motoriem, kas ar elektronisko (pusvadītāju) regulatoru dūc vai sakarst.

    Ar manuālo 5 pozīciju pārslēdzēju izvēlas izejas spriegumu 110 – 140 – 170 – 190 – 230 VAC; pozīcijā 0 regulators ir izslēgts (80 VAC atzars ir, bet rūpnīcā nav pievienots – citus spriegumus var izvēlēties, mainot iekšējo vadu pieslēgumu). Neregulējamā izeja L1 (230 VAC / 2 A) ir aktīva visās darba pozīcijās.

    Pēc ventilatora palaišanas regulators gaida plūsmas apstiprinājumu: ja FL kontakts aizveras 60 s laikā, ieslēdzas relejs (230 VAC / 2 A) gāzes vārsta vai piedziņas vadībai. TK spailes aizsargā motoru pret pārkaršanu. Regulēšana ir pakāpju, nevis bezpakāpju: ātrums mainās lēcienveidīgi starp fiksētiem spriegumiem. Inženiera piezīme: katras pakāpes ātrums atkarīgs no motora un ventilatora raksturlīknes, tāpēc pēc palaišanas vērts pārbaudīt, vai zemākajā izmantotajā pakāpē motors droši iegriežas.

    Ar ko noderīgs SFPR1-75L22?
    Ventilatora ātruma regulēšana un plūsmas apstiprinājuma bloķēšana vienā IP54 korpusā – nav vajadzīgs atsevišķs kontrolleris vai laika relejs.

    Tehniskās specifikācijas

    Preces tips Transformatora ventilatora ātruma regulators ar plūsmas kontroli
    Ražotājs / kods Sentera Controls / SFPR1-75L22
    Sērija SFPR1 (3,5 / 5 / 7,5 / 10 / 12 A)
    Barošanas spriegums 230 VAC ±10 %, 50–60 Hz
    Maks. motora strāva 7,5 A
    Izejas sprieguma pakāpes 0 – 110 – 140 – 170 – 190 – 230 VAC ±5 % (80 VAC atzars nav pievienots)
    Izejas sprieguma forma Sinusoidāls (autotransformators)
    Vadība 5 pozīciju pārslēdzējs + izslēgšanas pozīcija
    Plūsmas kontrole FL ieeja plūsmas sensoram vai spiediena relejam; apstiprinājums 60 s laikā no palaišanas
    Releja izeja COM / NO / NC, 230 VAC / 2 A (gāzes vārstam vai piedziņai)
    Motora termiskā aizsardzība TK spailes
    Attālināta ieslēgšana / termostats NC ieeja
    Neregulējama izeja L1 230 VAC / 2 A
    Indikācija Zaļš LED – iekārta ieslēgta
    Drošinātājs 5×20 mm, T-12,5 A-H
    Korpuss plastmasas ABS, UL94-V0, pelēks RAL 7035
    Aizsardzības klase IP54 (EN 60529), tikai lietošanai iekštelpās
    Darba vide -20…+35 °C, 5–95 % rH bez kondensācijas
    Kabeļa diametrs 8–13 mm
    Izmēri A 200 × B 305 × C 155 mm (stiprinājuma D 183 / E 236 mm)
    Svars 8,40 kg neto / 9,15 kg bruto
    Atbilstība LVD 2014/35/ES, EN 61000-6-1, EN 61558-2-13, RoHS 2011/65/ES, WEEE 2012/19/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Plūsmas apstiprinājums – relejs ieslēdzas tikai tad, ja plūsmas vai spiediena sensora kontakts noslēdzas 60 s laikā no palaišanas.
    • Releja izeja COM / NO / NC – gāzes vārstam vai piedziņai, 230 VAC / 2 A.
    • 5 pakāpju manuālā vadība – 110–230 VAC, ar izslēgšanas pozīciju.
    • TK aizsardzība – motora termisko kontaktu pieslēgšana.
    • Attālināta ieslēgšana vai termostats – caur NC ieeju.
    • Neregulējama izeja L1 – 230 VAC / 2 A vārstam vai citai iekārtai.

    Kur tiek izmantots?

    • Sistēmas, kurās gāzes vārstu vai piedziņu drīkst ieslēgt tikai tad, ja ir ventilatora plūsma
    • Nosūces ventilācija ar plūsmas vai spiediena kontroli
    • Rūpnieciskās un tehniskās telpas
    • Ventilatori ar vienfāzes AC motoriem un TK kontaktiem

    Lietošana pēc vajadzības

    Elektriķim.
    Visi bloķēšanas elementi vienā korpusā: FL ieeja, relejs COM/NO/NC, TK un PE.
    Apkures un ventilācijas montētājam.
    Vienkārša „plūsma → atļauja“ loģika bez atsevišķa kontrollera.
    Objekta īpašniekam.
    Vārsts vai piedziņa neieslēdzas, kamēr ventilators nerada plūsmu.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tipiski SFPR1-75L22 pielietojumi:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Ventilators ar gāzes vārsta bloķēšanu Spiediena relejs → FL; gāzes vārsts → COM / NO Vārsts tiek atvērts tikai pēc plūsmas apstiprināšanas Plūsmai jābūt apstiprinātai 60 s laikā
    Motors ar termiskajiem kontaktiem Motora TK → TK Motors ir aizsargāts pret pārkaršanu Pieslēdziet saskaņā ar ražotāja shēmu
    Vadība ar termostatu Termostata NC kontakts → NC ieeja Ventilators tiek ieslēgts / apturēts pēc temperatūras Pieslēdziet bezpotenciāla kontaktu
    Ventilators ar vārstu Vārsta piedziņa → L1, N Vārsts tiek barots kopā ar ventilatoru L1 slodze – līdz 2 A

    Kā izvēlēties regulatora strāvu

    Motora(-u) nominālā strāva Ieteicamais modelis
    līdz 3,5 A SFPR1-35L22 (3,5 A)
    3,5–5 A SFPR1-50L22 (5 A)
    5–7,5 A SFPR1-75L22 (7,5 A) ← šis modelis
    7,5–10 A SFPR1100L22 (10 A)
    10–12 A SFPR1130L22 (12 A)
    Noteikums: regulatora maks. strāva ≥ motora (vai vairāku motoru summārā) nominālā strāva no motora datu plāksnītes. Transformatora regulatoram motora palaišanas strāvu jau ir ņēmis vērā ražotājs, papildu rezerve nav vajadzīga. Vairākus ventilatorus pieslēdziet tikai ar vienāda tipa, ar spriegumu regulējamiem AC motoriem.
    Kad izvēlēties citu risinājumu: plūsmas kontrole nav vajadzīga – SC2A1 (divi ātrumi, TK) vai ST2R1 (ar taimeri) sērija; ātrums pēc temperatūras – GTT-1 sērija; vienmērīga vadība 0-10 VDC vai Modbus – elektroniskā EVS-1 sērija.

    Priekšrocības

    • Plūsmas / spiediena apstiprinājuma bloķēšana
    • Releja izeja COM / NO / NC (230 VAC / 2 A)
    • Sinusoidāls izejas spriegums – klusa motora darbība
    • TK motora aizsardzība
    • Attālināta ieslēgšana / termostata ieeja
    • Neregulējama 230 VAC / 2 A izeja
    • IP54 korpuss

    Trūkumi / ierobežojumi

    • Pakāpju, nevis bezpakāpju regulēšana
    • Liels svars (8,40 kg) un izmēri
    • Nav 0-10 VDC ieejas un Modbus
    • Tikai vienfāzes ar spriegumu vadāmiem AC motoriem; EC ventilatoriem nav piemērots
    • Tikai lietošanai telpās, līdz +35 °C
    • Plūsmas sensors vai spiediena relejs komplektā nav iekļauts

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc barošanas atslēgšanas.
    • Obligāti pieslēdziet aizsargzemējumu (PE).
    • Pieslēgto motoru kopējā nominālā strāva nedrīkst pārsniegt 7,5 A.
    • Drošinātāju nomainiet tikai pret tāda paša tipa un nominālās strāvas drošinātāju, kas norādīts tehniskajā lapā.
    • Regulators paredzēts tikai lietošanai telpās (-20…+35 °C).
    • Releja izejas slodze – ne vairāk kā 230 VAC / 2 A.
    • Gāzes iekārtu bloķēšanu projektējiet un saskaņojiet atbilstoši gāzes iekārtas ražotāja prasībām un spēkā esošajiem noteikumiem.

    Ātrās izvēles ceļvedis

    7,5 A
    230 VAC
    Plūsmas kontrole
    TK
    IP54
    Piemērots, ja nepieciešams:
    • ventilatora līdz 7,5 A ar plūsmas apstiprinājuma bloķēšanu;
    • gāzes vārsta vai piedziņas vadības tikai tad, ja ir plūsma;
    • klusas sinusoidālā sprieguma regulēšanas.
    Pārbaudiet pirms lietošanas:
    • motora nominālo strāvu un vai tas ir regulējams ar spriegumu;
    • plūsmas sensora vai spiediena releja kontakta tipu;
    • vārsta vai piedziņas strāvu (relejs līdz 2 A);
    • apkārtējās vides temperatūru (līdz +35 °C).
    Svarīgs atgādinājums: SFPR1-75L22 nevada EC ventilatorus un trīsfāžu motorus; plūsmas sensors komplektā neietilpst.

    BUJ

    Kā darbojas plūsmas kontrole?
    Pie FL spailēm pieslēdz plūsmas sensora vai spiediena releja kontaktu. Ja tas aizveras 60 s laikā no palaišanas, ieslēdzas relejs gāzes vārstam vai piedziņai.
    Kādas ir ātruma pakāpes?
    110, 140, 170, 190 un 230 VAC, kā arī izslēgšanas pozīcija; citus spriegumus var izvēlēties, mainot iekšējo vadu pieslēgumu.
    Vai sensors ir komplektā?
    Nē, plūsmas sensoru vai spiediena releju izvēlas atsevišķi.
    Vai var vadīt ar termostatu?
    Jā, termostata vai attālinātā slēdža NC kontaktu pieslēdz pie attālinātās ieslēgšanas ieejas.

    Transformatora ventilatora motora ātruma regulators ar gāzes vārsta bloķēšanu atkarībā no gaisa plūsmas | TK | 7,5A | 230VAC | virsapmetuma | IP54 | Sentera Controls | SFPR1-75L22

    Sentera SFPR1-75L22 – transformatora ventilatora ātruma regulators ar plūsmas kontroli, līdz 7,5 A, 230 VAC, 5 pakāpes 110–230 VAC, releja izeja gāzes vārstam, TK aizsardzība, IP54.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
