    Transformatora ventilatora motora ātruma regulators ar tālvadību | 3,5A | 230VAC | virsapmetuma | IP54 | Sentera Controls | RTR-1-35L22

    Kods: RTR-1-35L22
    Jautāt
    Cena 125.46 € ar PVN
    ( 103.69 € bez PVN )
    195.72 € Ietaupījums 70.26 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Transformatora ventilatora motora ātruma regulators ar tālvadību | 3,5A | 230VAC | virsapmetuma | IP54 | Sentera Controls | RTR-1-35L22

    RTR-1-35L22 – Sentera Controls transformatora ventilatora ātruma regulators ar tālvadību vienfāzes AC motoriem līdz 3,5 A. Pašu regulatoru montē tehniskajā zonā, bet ātrumu pārslēdz ar ārēju 5 pozīciju slēdzi (piem., Sentera SMT-1-30-4C) vai termostatu. Izejas spriegums ir sinusoidāls: 0-(80)-110-140-170-190-230 VAC.

    Galvenā doma:
    Smago transformatoru – tehniskajā telpā vai virs griestiem, bet telpā – tikai kompakts slēdzis. Tā lietotājs vada ventilāciju no ērtas vietas, un motors darbojas klusi. RTR-1-35L22 ir paredzēts vidēja izmēra kanālu, jumta vai aksiālajiem ventilatoriem (līdz 3,5 A).
    Kam paredzēts RTR-1-35L22:
    Šis modelis ir paredzēts jaudīgākiem ventilatoriem (līdz 3,5 A) – jumta vai kanālu ventilatoriem noliktavās, darbnīcās, zālēs vai ventilatoru grupai.
    Maks. motora strāva
    3,5 A
    Vadība
    Ārējs 5 pozīciju slēdzis / termostats
    Izejas pakāpes
    0-(80)-110-140-170-190-230 VAC
    Aizsardzība
    IP54, virsapmetuma montāža

    Darbības princips

    Pieslēdz 230 VAC barošanu (L, N, PE), motoru pie regulējamās izejas (U, N) un ārējo slēdzi: kopējais kontakts – pie P spailes, pozīcijas – pie 1–5 spailēm. Transformatora atzari izvadīti tieši uz spaiļu joslu. Neregulējamā L1 izeja (230 VAC, 2 A) paredzēta vārstam vai palīgiekārtai.

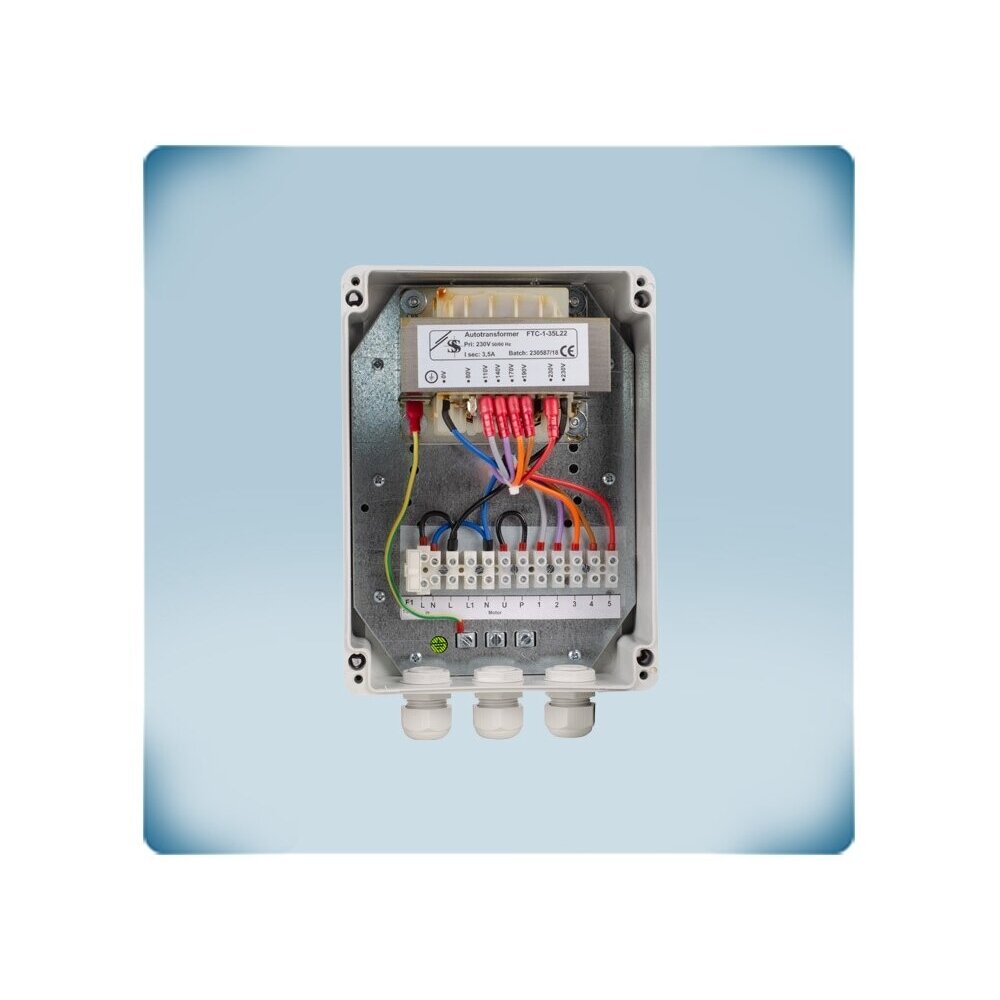

    Iekšpusē – autotransformators ar vairākiem izejas atzariem. Katrā pakāpē motors tiek barots ar citu, iepriekš noteiktu spriegumu: 0-(80)-110-140-170-190-230 VAC. Regulēšana ir pakāpju, nevis vienmērīga – ātrums mainās ar fiksētiem soļiem. Ārējā slēdža pozīcijās 1–5 izejā ir 110, 140, 170, 190 un 230 VAC; pozīcijā 0 motors un L1 ir izslēgti. 80 V atzars ir, bet nav pieslēgts; citus spriegumus var izvēlēties, mainot vadu pieslēgumu.

    Slēdža vietā var izmantot termostatu – tad ventilators tiek pārslēgts pēc temperatūras. Regulatoram nav sava roktura: ātrumu vienmēr izvēlas ar ārēju ierīci.

    Izejas spriegums ir sinusoidāls, jo to iegūst ar transformatoru, nevis elektroniski „sacērtot“ sinusoīdu. Tāpēc motors darbojas klusi, mazāk sakarst un nedūc – transformatora ātruma regulators piemērots arī tiem AC motoriem, kas ar elektronisko (triaka) regulatoru pie maza ātruma dzirdami dūc. Inženiera piezīme: AC asinhronā motora ātrumu samazina, palielinot slīdi, tāpēc enerģijas ietaupījums ir mazāks nekā ar EC ventilatoru vai frekvences pārveidotāju. Lielākā transformatora regulēšanas priekšrocība – klusa un uzticama motora darbība visās pakāpēs.

    Ar ko noderīgs RTR-1-35L22?
    Jaudas daļa ir atdalīta no vadības vietas: telpā paliek tikai kompakts slēdzis, bet transformatoru montē tur, kur tam ir vieta.

    Tehniskās specifikācijas

    Preces tips Transformatora ventilatora ātruma regulators ar tālvadību
    Ražotājs / kods Sentera Controls / RTR-1-35L22
    Sērija RTR-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
    Barošanas spriegums 230 VAC, 50–60 Hz
    Maks. motora strāva 3,5 A
    Regulējamā izeja (U, N) 0-(80)-110-140-170-190-230 VAC, sinusoidāls spriegums; versija L22
    Neregulējama izeja (L1) 230 VAC, 2 A (pozīcijā 0 – izslēgta)
    Vadība Ārējs 5 pozīciju slēdzis (piem., Sentera SMT-1-30-4C) vai termostats; spailes P un 1–5
    Drošinātājs T-5,0 A-H, 5×20 mm
    Korpuss ABS plastmasa, UL94-V0, pelēka RAL 7035
    Aizsardzības klase IP54 (EN 60529), tikai lietošanai iekštelpās
    Darba vide -20…+35 °C, 5–95 % rH bez kondensācijas
    Izmēri A / B / C / D / E 170 / 255 / 140 / 155 / 194 mm (saskaņā ar tehniskās lapas rasējumu)
    Svars 4,50 kg neto / 4,68 kg bruto
    Iepakojuma izmēri 262×180×160 mm
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Attālināta ātruma pārslēgšana – ārējais 5 pozīciju slēdzis var atrasties telpā, bet regulators – tehniskajā zonā.
    • Termostata vadība – slēdža vietā – termostats, kas pārslēdz ventilatoru pēc temperatūras.
    • Sinusoidāls izejas spriegums – klusa motora darbība visās pakāpēs.
    • Neregulējama L1 izeja (2 A) – vārsta piedziņai vai citai iekārtai.
    • Maināmi pakāpju spriegumi – citu atzaru var izvēlēties, mainot vadu pieslēgumu.

    Kur tiek izmantots?

    • Biroji, klases, zāles – kad slēdzim jāatrodas telpā
    • Restorāni, kafejnīcas, tirdzniecības telpas
    • Ventilācija ar regulatoru tehniskajā telpā vai virs piekārtajiem griestiem
    • Telpas, ko vada atkarībā no temperatūras (ar termostatu)
    • Saimniecības un ražošanas ēkas

    Lietošana pēc vajadzības

    Projektētājam.
    Jaudas iekārta un vadības vieta ir atdalītas – elastīgāka plānošana.
    Elektriķim.
    Pārskatāma spaiļu josla: P, 1–5, U, N, L1, PE.
    Lietotājam.
    Telpā – tikai kompakts slēdzis, ventilators darbojas klusi.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tipiski RTR-1-35L22 pielietojumi:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Birojs vai klase Slēdzis SMT-1-30-4C telpā → P, 1–5 Ātrumu pārslēdz no telpas Regulators – tehniskajā telpā
    Telpa, ko vada atkarībā no temperatūras Termostats → P un izvēlētā pakāpe Ventilators tiek ieslēgts vai pārslēgts pēc temperatūras Izvēlieties termostatu ar piemērotiem kontaktiem
    Restorāna vai kafejnīcas nosūce Ventilators → U, N; vārsts → L1 Klusa darbība un vārsts kopā ar ventilatoru L1 slodze – līdz 2 A
    Vairāki ventilatori Paralēli → U, N Vadāmi ar vienu slēdzi Kopējā nominālā strāva ≤ 3,5 A

    Kā izvēlēties regulatora strāvu

    Motora(-u) nominālā strāva Ieteicamais modelis
    līdz 1,5 A RTR-1-15L22 (1,5 A)
    1,5–2,5 A RTR-1-25L22 (2,5 A)
    2,5–3,5 A RTR-1-35L22 (3,5 A) ← šis modelis
    3,5–5 A RTR-1-50L22 (5 A)
    5–7,5 A RTR-1-75L22 (7,5 A)
    Noteikums: regulatora maks. strāva ≥ motora nominālā strāva (sk. motora datu plāksnīti). Pieslēdzot vairākus ventilatorus – vienāda tipa motorus, to nominālās strāvas summējiet.
    Kad izvēlēties citu risinājumu: vajadzīgs rokturis uz paša regulatora – STR-1; vadība ar 0-10 VDC signālu – STVS1; Modbus RTU – RTVS8; TK un automātiska restartēšanās – STRA1; tikai autotransformators sadalnei – ATR-1; vienmērīga elektroniskā regulēšana – EVS-1; trīsfāžu motoram – STR-4.

    Priekšrocības

    • Sinusoidāls izejas spriegums – klusa motora darbība
    • Attālināta ātruma pārslēgšana ar ārēju slēdzi
    • Iespējama vadība ar termostatu
    • Neregulējama L1 izeja (2 A)
    • IP54 korpuss

    Trūkumi / ierobežojumi

    • Regulēšana pakāpju, nevis bezpakāpju
    • Nav sava roktura – nepieciešams ārējs slēdzis vai termostats
    • Lielāks svars nekā elektroniskajiem regulatoriem (4,50 kg neto)
    • Nav TK aizsardzības, 0-10 VDC ieejas un Modbus
    • Tikai vienfāzes AC motoriem; EC ventilatoriem nav piemērots

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis pēc barošanas atslēgšanas.
    • Obligāti pieslēdziet aizsargzemējumu (PE).
    • Motora (vai vairāku motoru summārā) nominālā strāva nedrīkst pārsniegt 3,5 A; drošinātāju nomainiet tikai pret tāda paša tipa un nominālās vērtības drošinātāju.
    • Regulators paredzēts tikai vienfāzes, ar spriegumu regulējamiem AC motoriem; EC ventilatoriem un trīsfāžu motoriem nav piemērots.
    • Ārējā slēdža ķēdē ir tīkla spriegums – izmantojiet 230 VAC piemērotu slēdzi un kabeli.
    • Paredzēts lietošanai tikai telpās (-20…+35 °C).

    Ātrās izvēles ceļvedis

    3,5 A
    230 VAC
    Attālināts slēdzis
    Sinusoidāls spriegums
    IP54
    Piemērots, ja nepieciešams:
    • klusas pakāpju AC ventilatora vadības līdz 3,5 A;
    • kad slēdzim jāatrodas telpā, bet regulatoram – tehniskajā zonā;
    • vadības ar termostatu.
    Pārbaudiet pirms lietošanas:
    • motora nominālo strāvu;
    • ārējo slēdzi (piem., SMT-1-30-4C) vai termostatu un kabeli līdz tam;
    • vai ir piemēroti pakāpju spriegumi 0-(80)-110-140-170-190-230 VAC.
    Svarīgs atgādinājums: RTR-1-35L22 bez ārēja slēdža vai termostata ātrumu nepārslēdz; EC ventilatorus un trīsfāžu motorus nevada.

    BUJ

    Vai regulatoram ir rokturis?
    Nē, ātrumu izvēlas ar ārēju 5 pozīciju slēdzi (piem., Sentera SMT-1-30-4C) vai termostatu.
    Kā pieslēgt slēdzi?
    Kopējais kontakts – pie P spailes, pozīcijas – pie 1–5 spailēm.
    Vai var vadīt ar termostatu?
    Jā, tehniskajā lapā norādīts, ka slēdzi var aizstāt termostats.
    Ar ko atšķiras no STR-1?
    STR-1 ir rokturis uz korpusa, bet RTR-1 vada ar attālinātu slēdzi.
    Vai var pieslēgt vairākus ventilatorus?
    Jā, ja to kopējā nominālā strāva nepārsniedz 3,5 A.
