  •   Trīsfāzu Rogovska spole ar integratoru | spole + integrators + savienotājs | 2000 A | 100 mm | 40 mA AC | RJ45 | GTP40

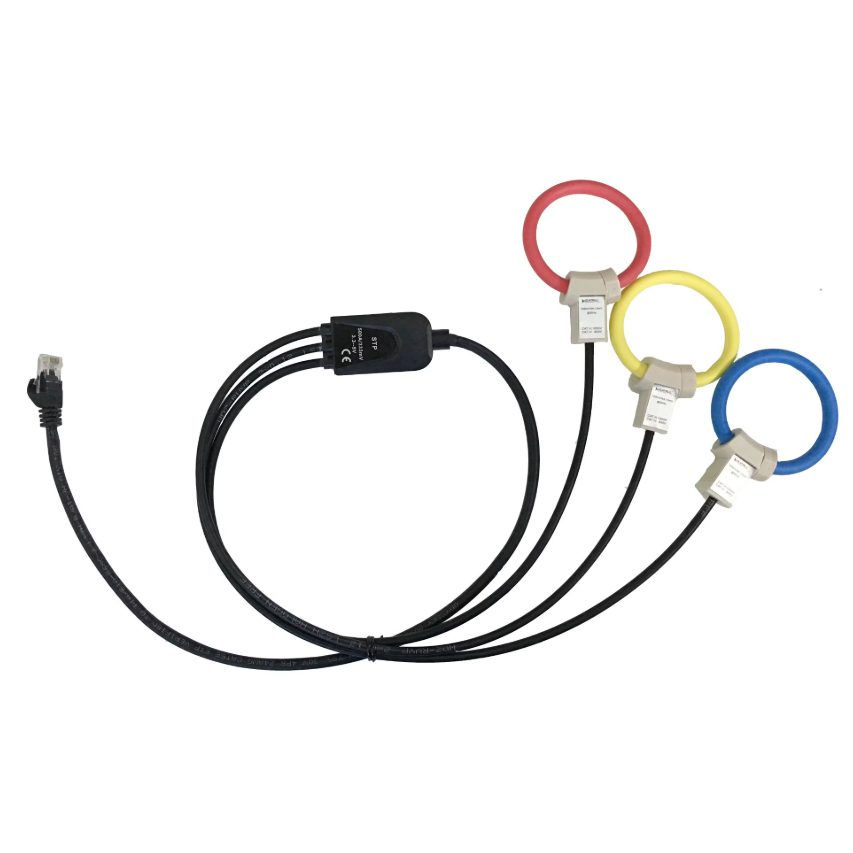

    Trīsfāzu Rogovska spole ar integratoru | spole + integrators + savienotājs | 2000 A | 100 mm | 40 mA AC | RJ45 | GTP40

    Kods: ESGTP40+Y-FCT-350
    Jautāt
    Cena 283.14 € ar PVN
    ( 234.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    3-in-1 risinājums, kas apvieno elastīgu trīsfāzu Rogovska strāvas mērīšanas spoli un integrētu signāla integratoru vienā komplektā. Šis izstrādājums ir paredzēts ātrai, drošai un uzticamai trīsfāzu maiņstrāvas mērīšanai gadījumos, kad nepieciešams gatavs risinājums bez papildu ārējiem moduļiem. Integrators ir iebūvēts pašā sistēmā, un signāls tiek pārraidīts caur ekranētu RJ45 savienotāju, padarot šo risinājumu īpaši ērtu elektroapgādes skapjiem, enerģijas monitoringa sistēmām, rūpnieciskiem objektiem un pagaidu mērījumiem.

  • Apraksts

    Tehniskās specifikācijas

    Tips: Trīsfāzu elastīga Rogovska strāvas mērīšanas spole ar integratoru (3-in-1)
    Modelis: GTP40
    Izmantotā spole: Y-FCT-350 (var nomainīt pret citu Rogovska spoli)
    Spoles iekšējais diametrs: 100 mm
    Spoles šķērsgriezums: 8 mm
    Nominālā strāva: 2000 A
    Izejas signāls: 40 mA AC
    Mērījumu precizitāte: ±0,5 %
    Linearitāte: ±0,2 %
    Kabeļa garums (spole → GTP40): 2 m
    Kabeļa garums (GTP40 → RJ45): 1 m
    Savienotājs: Ekranēts RJ45
    Barošana: 12 V DC vai 24 V DC
    Spoles krāsas (fāzes): Sarkana – L1; Dzeltena – L2; Zila – L3

    Funkcijas

    Trīsfāzu strāvas mērīšana vienā komplektā
    Integrēts Rogovska signāla integrators
    Gatava 40 mA AC izeja mērījumu un uzraudzības sistēmām
    Ekranēts RJ45 savienotājs – uzticama signāla pārraide
    Elastīga spole – montāža bez kabeļu vai kopņu atvienošanas
    Iespēja izmantot citas Rogovska spoles atbilstoši projekta prasībām

    Pielietojums

    Inženierim / projektētājam: Piemērots trīsfāzu strāvas uzraudzības un enerģijas analīzes sistēmu projektēšanai, ja nepieciešams kompakts risinājums ar minimālu komponentu skaitu. Integrētais integrators samazina montāžas kļūdu iespējamību un paātrina ieviešanu.
    Elektromontierim: Skaidri marķētas fāzes (L1, L2, L3), elastīgas spoles un RJ45 savienotājs ļauj ātri uzstādīt sistēmu pat šaurās sadales skapjos. Nav nepieciešami papildu integratori vai sarežģīti vadu savienojumi.
    Rūpniecības, enerģētikas un komerciāliem objektiem: Piemērots sadales skapjiem, apakšstacijām, rūpnīcām, tirdzniecības centriem un datu centriem, kur nepieciešama ātra un droša trīsfāzu strāvu uzraudzība līdz 2000 A.

    Plusi

    3-in-1 risinājums – spole + integrators + savienotājs
    Ātra uzstādīšana bez papildu moduļiem
    Trīsfāzu sistēma vienā komplektā
    Augsta precizitāte un stabils signāls
    Elastīga spole – droša, neinvazīva mērīšana

    Mīnusi

    Fiksēta nominālā strāva (2000 A) – maināma tikai izvēloties citu versiju
    Tikai maiņstrāvas mērījumiem
    RJ45 savienotājam nepieciešama kārtīga kabeļu maršrutēšana rūpnieciskā vidē

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
