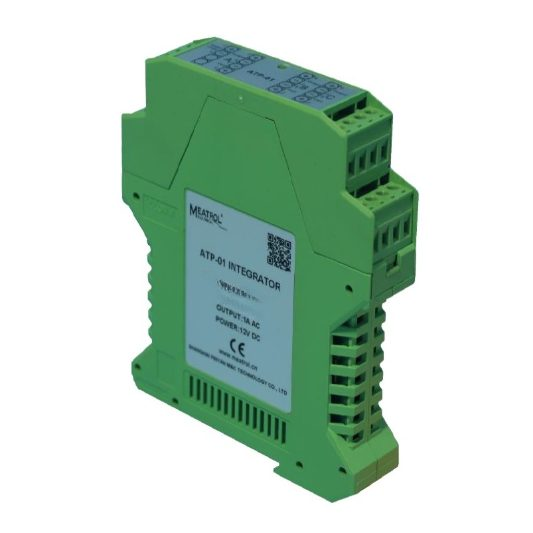

  •   Trīsfāžu Rogovska spoles integrators uz DIN sliedes | 600 A | 85 mV/kA | 8 W | 1 A RMS izeja | Maiņstrāvas mērīšanai | ATP01
      Trīsfāžu Rogovska spoles integrators uz DIN sliedes | 600 A | 85 mV/kA | 8 W | 1 A RMS izeja | Maiņstrāvas mērīšanai | ATP01 1

    Trīsfāžu Rogovska spoles integrators uz DIN sliedes | 600 A | 85 mV/kA | 8 W | 1 A RMS izeja | Maiņstrāvas mērīšanai | ATP01

    Kods: ESATP016
    Jautāt
    Cena 272.25 € ar PVN
    ( 225.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Trīsfāzu industriālās klases Rogovska spoles integrators, paredzēts maiņstrāvas (AC) mērīšanai trijās fāzēs un standarta 1 A RMS izejas signāla veidošanai. Šis modelis ir piemērots elektroenerģijas uzskaites, aizsardzības un uzraudzības sistēmām, kur nepieciešama klasiskā strāvas transformatora (CT) tipa izeja, vienlaikus saglabājot Rogovska spoles elastību, drošību un plašu strāvas diapazonu. Montāža uz DIN sliedes, kompakts korpuss un pārskatāms spaiļu izkārtojums nodrošina vieglu integrāciju elektro sadalnēs, sadales skapjos un automatizācijas sistēmās.

  • Apraksts

    Tehniskās specifikācijas

    Tips: Trīsfāzu Rogovska spoles integrators
    Modelis: ATP01
    Fāžu skaits: 3 fāzes
    Montāža: DIN sliede (35 mm)
    Nominālā ieejas strāva: 600 A
    Izejas signāls: 1 A RMS (CT tipa)
    Spoles pārveidošanas koeficients: 85 mV/kA
    Mērījumu precizitāte: ±0,5 %
    Frekvenču diapazons: 30 Hz – 5 kHz
    Barošana: 12 V DC vai 24 V DC
    Maksimālā slodze (burden): 0,5 Ω
    Maksimālā jauda: 8 W
    Mērījumu tips: tikai maiņstrāva (AC)

    Funkcijas

    Trīsfāzu Rogovska signāla integrēšana
    1 A RMS izeja – savietojama ar tradicionālām aizsardzības un mērīšanas sistēmām
    Augsta mērījumu stabilitāte visā darbības diapazonā
    Drošāks mērījums salīdzinājumā ar klasiskajiem strāvas transformatoriem

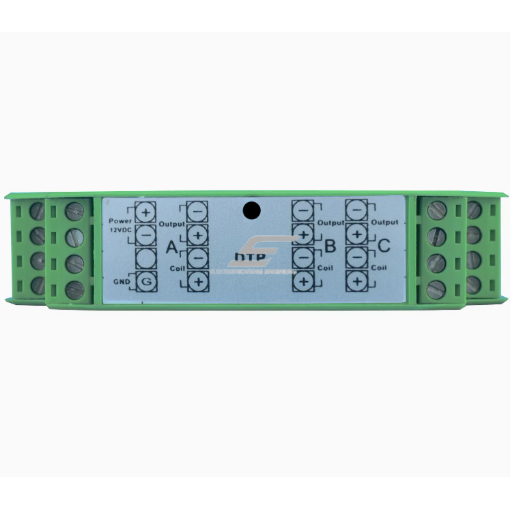

    Ērta un kārtīga montāža elektro sadalnēs

    Pielietojums

    Inženieriem / R&D speciālistiem:
    Ideāla izvēle trīsfāzu elektroenerģijas uzskaites, aizsardzības un uzraudzības sistēmu projektēšanai, kur nepieciešams 1 A RMS signāls, bet strāvas diapazons ir ļoti plašs.

    Elektro un mērījumu laboratorijām:
    DIN sliedes formāts, pārskatāmi spaiļi un standarta 24 V DC barošana nodrošina ātru un drošu uzstādīšanu.

    Rūpnieciskajai inženierijai:
    Izmanto sadales skapjos, transformatoru apakšstacijās, rūpnīcās un datu centros.

    Priekšrocības

    Trīsfāzu risinājums vienā korpusā
    1 A RMS izeja – plaši izmantota rūpniecībā
    DIN sliedes montāža
    Drošāka alternatīva klasiskajiem strāvas transformatoriem

    Trūkumi

    Fiksēta nominālā strāva
    Tikai AC mērījumi
    Nepieciešama ārēja DC barošana
    Šaurāks frekvenču diapazons nekā laboratorijas integratoriem

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
