Saules elektrostacijas kabelis | H1Z2Z2-K | 1x70 mm² | melns | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
Kods: 041046Cena 15.83 € ar PVN( 13.08 € bez PVN )H1Z2Z2-K ir specializēts fotovoltaiskais kabelis, kas paredzēts lietošanai saules enerģijas sistēmās saskaņā ar EN 60364-7-712 prasībām. Tas ir piemērots gan elastīgai lietošanai, gan fiksētai uzstādīšanai gan iekštelpās, gan ārā, kā arī rūpnieciskās un lauksaimniecības vidēs. Turklāt kabeli var tieši ieguldīt zemē, tas ir izturīgs pret UV starojumu, ozonu un ekstremālām temperatūrām.
Pateicoties elastīgajam, smalki šķiedrotajam 5. klases tinotā vara vadītājam, kabelis nodrošina augstu vadītspējas efektivitāti un mehānisko izturību. Divkāršā poliolefīna kopolimēra krustveida izolācija garantē izturību un pretestību nelabvēlīgiem apstākļiem.
-
Saules elektrostacijas kabelis | H1Z2Z2-K | 1x70 mm² | melns | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
Vienas dzīslas elastīgs 70 mm² kabelis H1Z2Z2-K atbilstoši EN 50618 lielas strāvas DC līnijām saules elektrostacijās un enerģijas uzkrāšanas sistēmās: no savienojumu kārbām līdz invertoram, starp akumulatoru bloku un hibrīdinvertoru. Cena norādīta par 1 m.
Galvenā doma:
70 mm² šķērsgriezums nepieciešams tur, kur DC strāvu mēra simtos ampēru – zemsprieguma (48 V) akumulatoru sistēmās vai apvienotās virkņu līnijās. Daudzdzīslu 5. klases varš viegli liecas sadalnēs un akumulatoru skapjos, bet EN 50618 konstrukcija iztur āra apstākļus.Šķērsgriezums
1x70 mm², alvots Cu, 5. klaseNominālais spriegums
1,0/1,0 kV AC; 1,5/1,5 kV DCPieļaujamā strāva
347 A – viens kabelis gaisā, 60 °C vidēStandarts
EN 50618 · TÜVDarbības princips

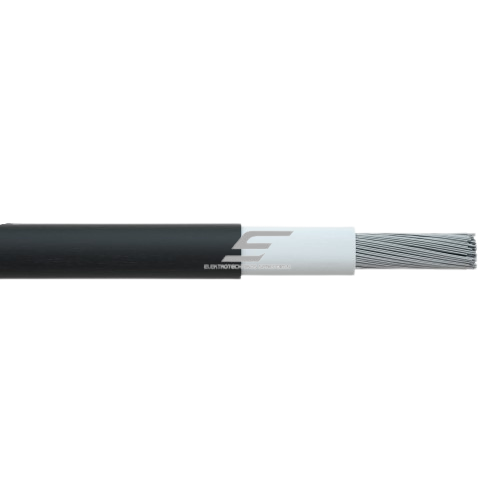

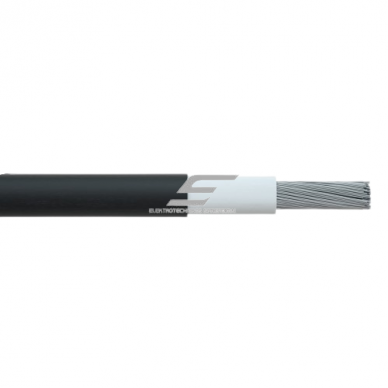

Kabelis savieno lielas strāvas DC ķēdes punktus: akumulatoru bloku ar invertoru vai DC slēdzi, savienojumu kārbu ar centrālo invertoru, DC kopnes sadalnēs. Konstrukcija: daudzdzīslu 5. klases alvota vara vadītājs, šķērssaistīta poliolefīna izolācija un bezhalogēnu liesmu izturīgs (FRNC) apvalks.
Vadītājs ilgstoši var sasilt līdz +120 °C, bet stacionārai instalācijai pieļaujamā vides temperatūra ir -40…+90 °C. Apvalks ir izturīgs pret UV, ozonu, mitrumu un nodilumu, tāpēc kabeli var ieklāt gan telpās, gan ārā.
Rezultāts – maza pretestība (≤ 0,277 Ω/km) un mazs sprieguma kritums pat pie simtiem ampēru, ja kabelis pareizi izvēlēts un savienots ar piemērotiem uzgaļiem.
Kāpēc izvēlēties H1Z2Z2-K 1x70 mm²?
Viens elastīgs kabelis lielai DC strāvai – bez vairākām paralēlām plānākām dzīslām. Tas nozīmē vienkāršāku montāžu, mazāk savienojumu un mazāku pārkaršanas risku akumulatoru un invertoru ķēdēs.Tehniskās specifikācijas
Preces veids Saules elektrostacijas (PV) kabelis, vienas dzīslas, elastīgs Tips pēc standarta H1Z2Z2-K Preces kods 041046 Šķērsgriezums 1x70 mm² Vadītājs Alvots varš, daudzdzīslu, 5. klase (IEC 60228) Vadītāja pretestība 20 °C ≤ 0,277 Ω/km Nominālais spriegums AC 1,0/1,0 kV; DC 1,5/1,5 kV Pieļaujamā strāva (vide 60 °C, EN 50618) 347 A – viens kabelis gaisā Darba temperatūra Stacionāri -40…+90 °C; kustīgi -25…+60 °C; vadītājs līdz +120 °C Izolācija Šķērssaistīts poliolefīna kopolimērs Apvalks FRNC – bezhalogēnu, liesmu izturīgs Degamība un dūmi IEC 60332-1-2; maz dūmu IEC 61034; bez halogēniem IEC 60754 Izturība UV, ozons, mitrums, nodilums Ārējais diametrs aptuveni 16,5 mm Minimālais lieces rādiuss Stacionāri – 4 × D; kustīgi – 6 × D Svars aptuveni 741 kg/km (varš – 672 kg/km) Maks. vilkšanas spēks 1050 N Krāsa Melna Standarts, sertifikāts EN 50618 (VDE 0283-618), TÜV Pārdošanas vienība 1 m Galvenās funkcijas
- 70 mm² šķērsgriezums – lielas DC strāvas pārvade ar vienu kabeli, bez paralēlām dzīslām.
- Maza pretestība – mazāki zudumi un sprieguma kritums 48 V akumulatoru sistēmās.
- Daudzdzīslu 5. klases varš – liecas šauros akumulatoru skapjos un sadalnēs.
- Alvots vadītājs – stabilāks kontakts presētos uzgaļos, mazāk oksidācijas.
- FRNC apvalks – bez halogēniem, maz dūmu – piemērots tehniskajām telpām.
- UV un ozona izturība – var ieklāt arī āra trasēs.
Kur izmanto?
- Akumulatoru bloka pieslēgšana hibrīdinvertoram
- 48 V enerģijas uzkrāšanas sistēmas
- Apvienotas virkņu līnijas līdz centrālajam invertoram
- DC kopņu un DC slēdžu pieslēgšana
- Komerciālās un saimniecību saules elektrostacijas
- Autonomas sistēmas ar lielu akumulatoru banku
- Tehniskās telpas un konteineru krātuves
- Āra DC trases starp iekārtām
Izmantošana pēc vajadzības
Elektriķim / montētājam.
Elastīgs 70 mm² kabelis, ko akumulatoru skapī vieglāk saliekt nekā stingru dzīslu, un tam atbilstoši 70 mm² uzgaļi.Projektētājam.
Skaidra pretestība (≤ 0,277 Ω/km) un pieļaujamā strāva (347 A gaisā pēc EN 50618) sprieguma krituma un aizsardzības aprēķiniem.Saimniecības vai uzņēmuma īpašniekam.
Iespēja uzstādīt jaudīgāku uzkrāšanas sistēmu bez kompromisiem kabeļa šķērsgriezumā.Praktisks pielietojums
Ja 48 V akumulatoru bloks tiek pieslēgts 10 kW hibrīdinvertoram, DC strāva var sasniegt aptuveni 210 A. Ja akumulatori un invertors atrodas 5 m attālumā (10 m kabeļa plusam un mīnusam), sprieguma kritums 70 mm² kabelī pie 20 °C būs aptuveni 0,6 V – aptuveni 1,2 % no 48 V. Kabeli un aizsardzības aparātu tik un tā izvēlas pēc invertora ražotāja norādījumiem un ieklāšanas apstākļiem.Priekšrocības
- Liela pieļaujamā strāva – 347 A gaisā (EN 50618)
- Maza pretestība – ≤ 0,277 Ω/km
- Elastīgs 5. klases alvots varš
- Bezhalogēnu FRNC apvalks, maz dūmu
- Izturīgs pret UV, ozonu un nodilumu
- Tiek pārdots metros – tik, cik vajag
Trūkumi / ierobežojumi
- Nepieciešami 70 mm² uzgaļi un hidrauliskā prese
- Smags (aptuveni 0,74 kg/m) – nepieciešama stingra stiprināšana
- Pieļaujamā strāva samazinās, grupējot vai augstākā temperatūrā
- Paredzēts DC ķēdēm; AC pusei izvēlas instalācijas kabeli atbilstoši projektam
Drošības un montāžas piezīmes
- Pirms akumulatoru ķēdes pieslēgšanas atvienojiet akumulatoru DC slēdzi – īsslēgums rada ļoti lielu strāvu.
- Uzgaļus presējiet tikai ar 70 mm² paredzētu instrumentu; pārbaudiet, vai dzīsla ievietota līdz galam.
- Katru akumulatora spailes savienojumu pievelciet ar ražotāja norādīto momentu.
- Stipriniet kabeli tā, lai tā svars neslogotu spailes; ievērojiet 4 × D lieces rādiusu.
- Katru kabeli aizsargājiet ar drošinātāju vai DC automātslēdzi atbilstoši projektam.
- Uzstādīšana – atbilstoši HD 60364-7-712 un iekārtu ražotāja instrukcijām.
Ātrais izvēles ceļvedis
H1Z2Z2-K1x70 mm²1,5 kV DC347 A gaisā (60 °C)-40…+90 °CEN 50618 · TÜVPiemērots, ja nepieciešams:- liela DC strāva starp akumulatoriem un invertoru
- apvienotas virkņu līnijas līdz centrālajam invertoram
- elastīga dzīsla akumulatoru skapī
- kabelis āra un iekštelpu trasēm
Pārbaudiet pirms lietošanas:- šķērsgriezumu, ko pieņem invertora un akumulatoru spailes
- uzgaļu un preses piemērotību 70 mm²
- pieļaujamo strāvu ar samazināšanas koeficientiem jūsu ieklāšanas apstākļos
Svarīgs atgādinājums: kabelis neaizstāj DC aizsardzību – drošinātāji un DC slēdži tiek izvēlēti atbilstoši projektam un iekārtu ražotāja prasībām.BUJ
Kā tiek pārdots?
Metros – cena norādīta par 1 m.Kāda ir pieļaujamā strāva?
Pēc EN 50618 – 347 A vienam kabelim gaisā pie 60 °C vides temperatūras; grupējot tā samazinās.Vai piemērots akumulatoriem?
Jā, tas ir elastīgs 1,5 kV DC kabelis, piemērots akumulatoru un invertoru DC savienojumiem.Kādus uzgaļus izmantot?
Vara (alvotus) 70 mm² cauruļveida uzgaļus ar vajadzīgo skrūves diametru.Vai var ieklāt ārā?
Jā, apvalks ir izturīgs pret UV un ozonu.Kāds ir lieces rādiuss?
Stacionāri – vismaz 4 × D (aptuveni 66 mm), kustīgi – 6 × D.Saules elektrostacijas kabelis | H1Z2Z2-K | 1x70 mm² | melns | 1,5 kV DC | EN 50618 | SolarPlus | 1 m
H1Z2Z2-K 1x70 mm² melns elastīgs kabelis atbilstoši EN 50618 – 1,5 kV DC, alvots 5. klases varš, ≤ 0,277 Ω/km, 347 A gaisā, bezhalogēnu FRNC apvalks. Lielas strāvas DC līnijām starp akumulatoriem, invertoriem un saules elektrostaciju savienojumu kārbām.
Publicēts: 2026-11-17 · Dati pārbaudīti atbilstoši EN 50618 prasībām un piegādātāja SolarPlus 1x70 mm² specifikācijai: 2026-11-17
Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.Šis produkts ir marķēts ar CE zīmi, kas apliecina atbilstību visām piemērojamām Eiropas Savienības direktīvām un regulām. CE marķējums nav tikai formalitāte – tas ir svarīgs kvalitātes un drošības rādītājs, kas nodrošina, ka produkts ir pienācīgi novērtēts, pārbaudīts un droši lietojams visā ES tirgū.
CE sertifikācija nozīmē, ka produkts ir novērtēts pēc galvenajiem kritērijiem:
Drošības prasības – nodrošina, ka produkts nerada risku lietotājam vai videi
Elektromagnētiskā saderība (EMC) – ierīce netraucē citu iekārtu darbību un ir izturīga pret ārējiem traucējumiem
Vides standarti – atbilst spēkā esošajām ekoloģijas un materiālu prasībām
Ekspluatācijas uzticamība – produkts piemērots ilgstošai lietošanai paredzētajam mērķimCE marķējums ļauj:
legāli piegādāt un izmantot produktu visās ES valstīs
nodrošināt augstu kvalitātes un drošības līmeni
izmantot produktu sadzīves, komerciālajā un rūpnieciskajā vidēCE zīme ir ražotāja atbildības deklarācija, kas apliecina produkta atbilstību visiem piemērojamajiem standartiem un ES normatīvajiem aktiem.
Ko tas nozīmē jums kā pircējam?
Droša lietošana ikdienā
Uzticama darbība un mazāks bojājumu risks
Atbilstība ES normām un prasībām
Piemērots profesionāliem risinājumiem
