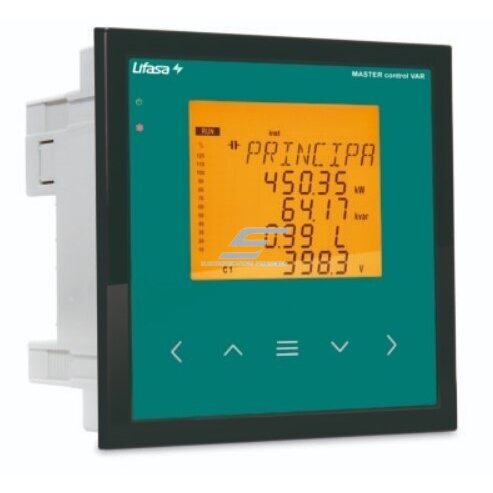

Paneļa montāžas | viedais | digitālais reaktīvās jaudas koeficienta regulators | 12 pakāpju | 110-480VAC | IP30/51 | Lifasa | MASTER12
Kods: MASTER12Cena 337.33 € ar PVNLifasa MASTER12 – 12 pakāpju automātisks reaktīvās jaudas (cos φ) regulators ar tīkla analizatora funkcijām. Barošana 110–480 V AC, mērīšana ar 1 vai 3 strāvmaiņiem (/5 A vai /1 A), 17 konfigurējamas trauksmes, temperatūras un noplūdes uzraudzība, RS-485 Modbus RTU. Priekšpuse 144 × 144 mm.
-
Paneļa montāžas | viedais | digitālais reaktīvās jaudas koeficienta regulators | 12 pakāpju | 110-480VAC | IP30/51 | Lifasa | MASTER12
Lifasa MASTER Control Var 12 – 12 pakāpju automātisks reaktīvās jaudas (cos φ) regulators reaktīvās jaudas kompensācijas skapjiem. Tas mēra tīkla parametrus, pats pārslēdz kondensatoru pakāpes ar kontaktoriem, un tam ir integrētas tīkla analizatora funkcijas.
Galvenā doma:
MASTER12 izvēlas tad, ja nepietiek tikai uzturēt cos φ: jāredz harmonikas, kondensatoru stāvoklis, temperatūra skapī un dati jāpārsūta uz SCADA, izmantojot Modbus. Tas ir paplašinātas klases regulators lielākiem kompensācijas skapjiem.Pakāpes
12 releju izejasBarošana
110–480 V AC ±10 %Strāvas mērīšana
1 vai 3 strāvmaiņi, /5 A vai /1 ASakari
RS-485, Modbus RTUDarbības princips
Regulatoru montē skapja durvīs (paneļa montāža). Spriegumu pieslēdz fāzēm, strāvu mēra ar vienu vai trim strāvmaiņiem (SM), kas uzstādīti ievadā tā, lai tie mērītu visu objekta slodzi kopā ar kondensatoriem.
Atbilstoši izmērītajai reaktīvajai jaudai kontrolieris ar 12 releju izejām caur kondensatoru kontaktoriem ieslēdz un atslēdz pakāpes. FCP algoritms izvēlas pakāpju kombināciju tā, lai pārslēgšanu būtu pēc iespējas mazāk – tas taupa kontaktoru un kondensatoru resursu.
Rezultātā cos φ tiek uzturēts iestatītajās robežās, bet displejā un caur Modbus redzami tīkla parametri, harmonikas, trauksmes un katras pakāpes pārslēgšanu skaits.
Kādas priekšrocības sniedz MASTER12?
Viena ierīce veic gan regulatora, gan tīkla analizatora darbu: jūs redzat ne tikai cos φ, bet arī iemeslus, kāpēc kompensācija nedarbojas (harmonikas, pārkaršana, bojāta pakāpe). Tas saīsina bojājumu meklēšanu un palīdz aizsargāt kondensatorus.Tehniskās specifikācijas
Preces veids Automātisks reaktīvās jaudas (cos φ) regulators Ražotājs / modelis Lifasa / MASTER Control Var, MASTER12 Pakāpju (releju) skaits 12 Barošanas spriegums 110–480 V AC ±10 %, 45–65 Hz Sprieguma mērīšana līdz 525 V AC (fāze–fāze), līdz 300 V AC (fāze–N) Strāvas mērīšana 1 vai 3 strāvmaiņi, sekundārā strāva /5 A vai /1 A (strāvmaiņi komplektā nav iekļauti) Mērījumu precizitāte spriegums un strāva ±1 %; cos φ ±2 % ±1 cipars Temperatūras mērīšana 0–80 °C, ±3 °C Noplūdes strāvas uzraudzība 10 mA – 1 A (primārā), ar WGC sērijas transformatoru Izejas releju izejas pakāpēm, trauksmes relejs (pārslēdzošs kontakts), ventilatora relejs, 2 NPN digitālās izejas 24 V DC / 50 mA Ieejas 2 digitālās Trauksmes 17 pilnībā konfigurējamas cos φ mērķvērtības līdz 4 dažādām vērtībām dažādiem laika periodiem Sakari RS-485, Modbus RTU Aizsardzības pakāpe (EN 60529) pēc montāžas IP51, bez montāžas IP30 (saskaņā ar jaunākajiem ražotāja datiem) Priekšējās daļas izmēri 144 × 144 mm Montāža paneļa (skapja durvīs) Darba temperatūra −20 … +60 °C, relatīvais mitrums līdz 95 % bez kondensāta Elektrodrošība III uzstādīšanas kategorija, II klase (EN 61010-1) Standarti IEC 62053-23, IEC 61326-1, EN 61010-1, UL 508 Galvenās funkcijas
- Automātiska cos φ uzturēšana – pakāpes tiek pārslēgtas atbilstoši faktiskajai reaktīvajai jaudai, bez operatora iejaukšanās
- FCP algoritms – minimāls pārslēgšanu skaits – ilgāks kontaktoru un kondensatoru kalpošanas laiks
- 1 vai 3 strāvmaiņi – ar trim strāvmaiņiem korekti mēra arī asimetriskas slodzes
- Tīkla analizatora funkcijas – spriegums, strāva, harmonikas, aktīvā, reaktīvā un pilnā jauda vienā displejā
- Temperatūras un noplūdes uzraudzība – savlaicīgi brīdina par pārkarsušu skapi vai pakāpi, kas sāk bojāties
- Līdz 4 cos φ mērķvērtībām – atšķirīgas mērķvērtības dienai, naktij vai nedēļas nogalei
- Modbus RTU – dati un trauksmes tiek pārsūtīti uz SCADA vai ēkas vadības sistēmu
Kur izmanto?
- Rūpnīcu un cehu automātiskie reaktīvās jaudas kompensācijas skapji
- Apakšstacijas un sadales skapji ar vairākiem transformatoriem
- Objekti ar asimetrisku slodzi (daudz vienfāzes patērētāju)
- Veco kompensācijas skapju modernizācija, nomainot novecojušu kontrolieri
- Vidējā sprieguma kompensācijas iekārtas (atbilstoši ražotāja norādītajam pielietojumam)
- Objekti, kuros kompensācija jāuzrauga attālināti
Pielietojums atbilstoši vajadzībām
Kompensācijas skapju montētājam.
Viens modelis der dažādiem skapjiem – strāvmaiņa koeficients, fāzes un pakāpes tiek iestatītas izvēlnē, vadi nav jāpārslēdz.Objekta energetiķim.
Mēra ne tikai cos φ, bet arī harmonikas un temperatūru, tāpēc bojājumu var pamanīt, pirms sadeg kondensators.Automatizācijas / SCADA integratoram.
Modbus RTU caur RS-485 ļauj kompensācijas stāvokli un trauksmes attēlot kopējā vadības sistēmā.Praktisks pielietojums
Ja rūpnīcā vecais kontrolieris nepārtraukti „medī“ pakāpes, bet kondensatori sakarst, MASTER12 ar trim strāvmaiņiem parādīs, vai slodze ir asimetriska un kādas ir strāvas harmonikas. Tad, nevis akli mainot kondensatorus, var izlemt, vai pietiek pareizi iestatīt pakāpes vai skapim ir nepieciešamas droseles.Priekšrocības
- Integrētas tīkla analizatora funkcijas
- 1 vai 3 strāvmaiņi, /5 A vai /1 A
- 17 konfigurējamas trauksmes un atsevišķs trauksmes relejs
- Temperatūras un noplūdes strāvas uzraudzība
- Līdz 4 cos φ mērķvērtībām dažādiem laika periodiem
- RS-485 Modbus RTU
- Plašs barošanas diapazons 110–480 V AC
Trūkumi / ierobežojumi
- Dārgāks par bāzes regulatoriem – nelielam skapim bez uzraudzības vajadzības pietiek ar vienkāršāku (piem., MCE ADV)
- Strāvmaiņi un WGC transformators jāiegādājas atsevišķi
- Aizsardzība pret putekļiem un mitrumu tikai no priekšpuses, pēc montāžas
- Pilnai funkcionalitātei nepieciešamas iestatīšanas zināšanas
Drošības un montāžas norādījumi
- Pirms darbu sākšanas atslēdziet barošanu un pārliecinieties, ka kondensatori ir izlādējušies
- Strāvmaiņa sekundārā ķēde nekad nedrīkst palikt atvērta – pirms regulatora atvienošanas īsslēdziet strāvmaiņa spailes
- Strāvmaiņus montējiet ievadā, lai tie mērītu visu slodzi kopā ar kondensatoriem
- Barošanas un releju ķēdes aizsargājiet ar ražotāja norādītajiem drošinātājiem
- Ar releju izejām pieslēdziet tikai kontaktoru spoles, nevis tieši kondensatorus
Ātrais izvēles ceļvedis
12 pakāpes110–480 V ACStrāvmainis /5 A vai /1 ARS-485 Modbus144 × 144 mmPiemērots, ja nepieciešams:- automātiski uzturēt cos φ vidējā vai lielā skapī
- uzraudzīt harmonikas, temperatūru un pakāpju stāvokli
- pārsūtīt kompensācijas datus uz SCADA
Pirms lietošanas pārbaudiet:- vai pietiek ar 12 pakāpēm
- strāvmaiņu koeficientu un skaitu (1 vai 3)
- kontaktoru spoles spriegumu un releju slodzi
- vai objektā nav lielu harmoniku – tad nepieciešams skapis ar droselēm
Svarīgs atgādinājums: Regulators neaizstāj pareizi izvēlētus kondensatorus un droseles – ja harmonikas ir lielas, ar labāku kontrolieri vien problēmu neatrisināt.BUJ
Vai MASTER12 darbojas ar vienu strāvmaini?
Jā, var izmantot 1 vai 3 strāvmaiņus; ar trim precīzāk mēra asimetrisku slodzi.Vai strāvmainis ir iekļauts komplektā?
Nē, strāvmainis ar /5 A vai /1 A sekundāro strāvu jāiegādājas atsevišķi atbilstoši ievada strāvai.Vai to var pieslēgt SCADA sistēmai?
Jā, caur RS-485 portu ar Modbus RTU protokolu.Ar ko MASTER12 atšķiras no MASTER06?
Atšķiras tikai pakāpju skaits: MASTER12 ir 12 pakāpes, MASTER06 – 6.Vai regulators mēra harmonikas?
Jā, tam ir integrētas tīkla analizatora funkcijas, tostarp harmoniku mērīšana.Vai naktī var iestatīt citu cos φ?
Jā, var iestatīt līdz 4 cos φ mērķvērtībām dažādiem laika periodiem.Atbildības ierobežojums. Apraksts sagatavots, pamatojoties uz ražotāja datiem, un ir paredzēts informatīviem nolūkiem. Galīgo izvēli, pieslēgšanu un palaišanu veic kvalificēts elektriķis saskaņā ar objekta projektu un spēkā esošajām prasībām. UAB „Elektrotechnikos sprendimai“ neatbild par izvēli vai pieslēgšanu, kas veikta, vadoties tikai pēc šī apraksta.Lifasa MASTER12 – 12 pakāpju viedais jaudas kompensācijas (cos φ) regulators
