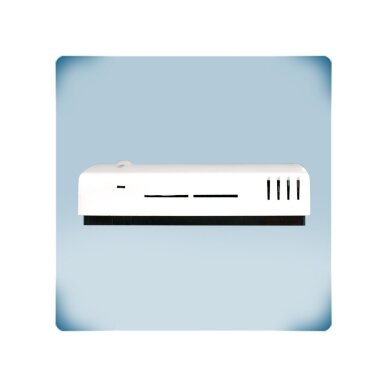

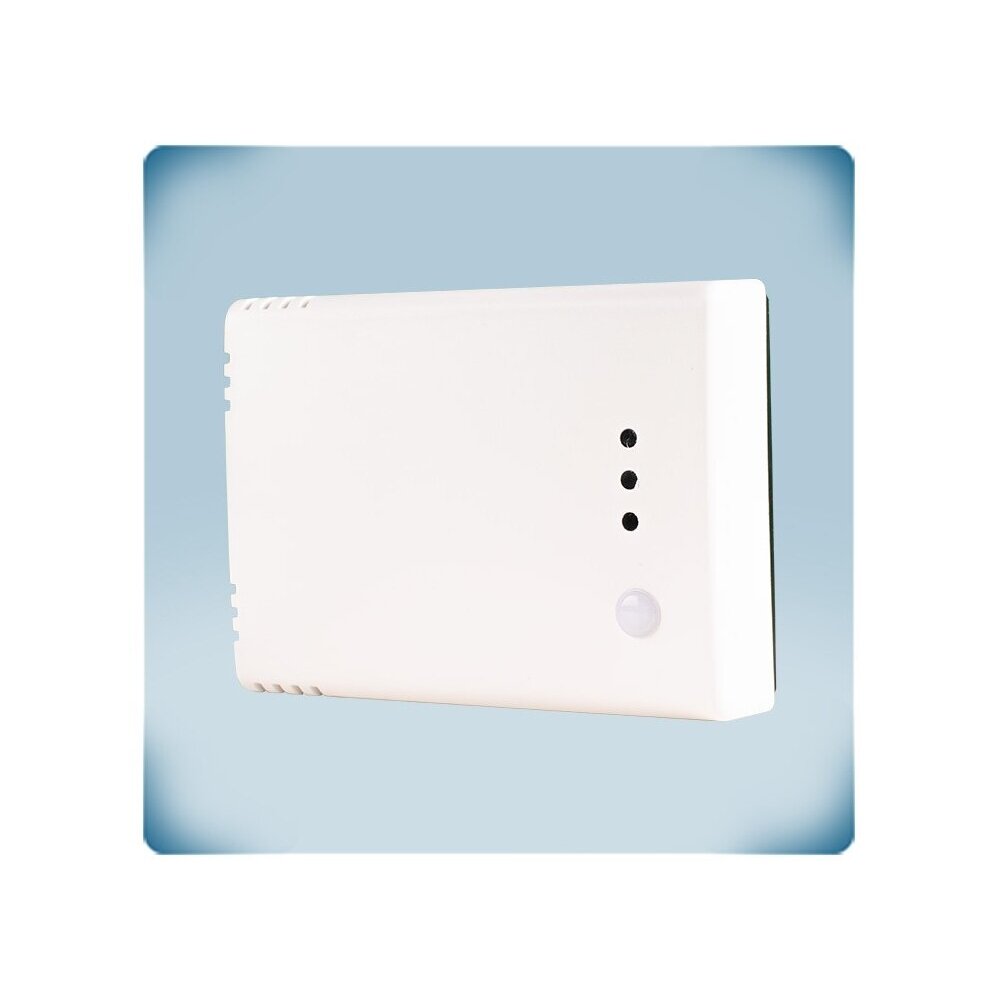

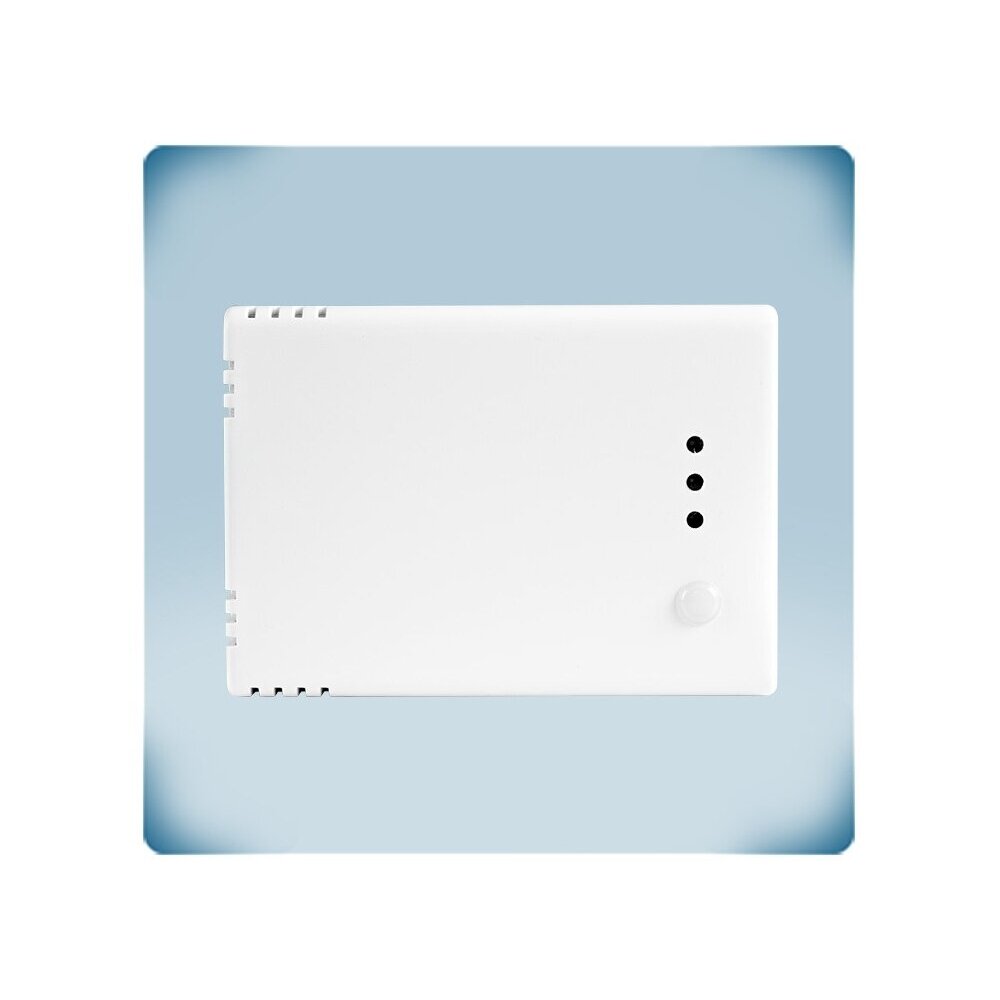

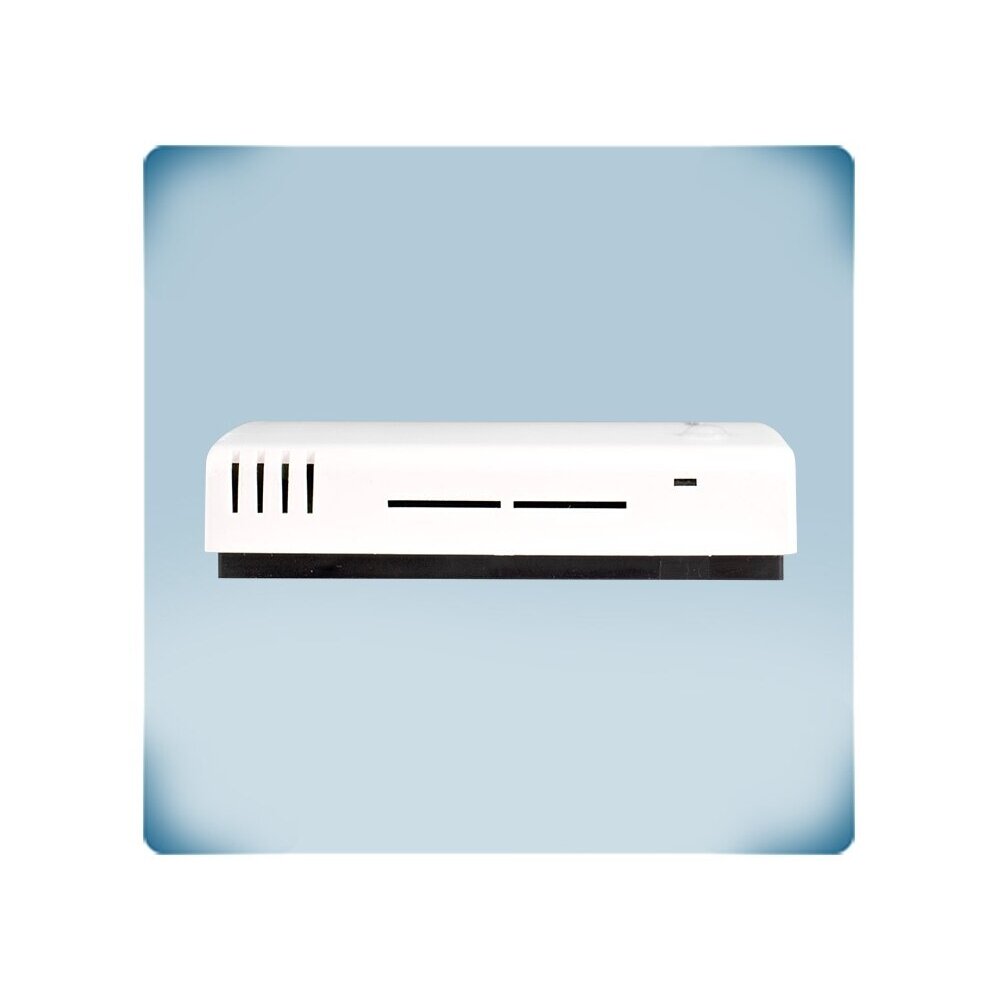

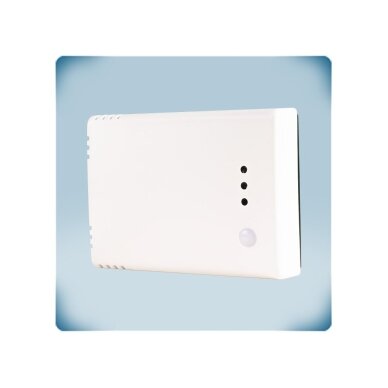

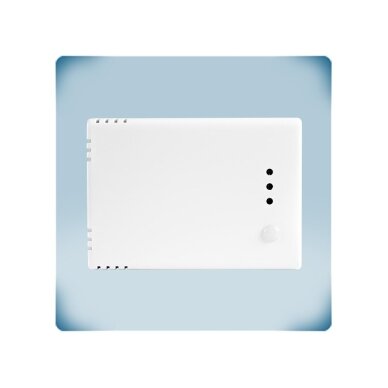

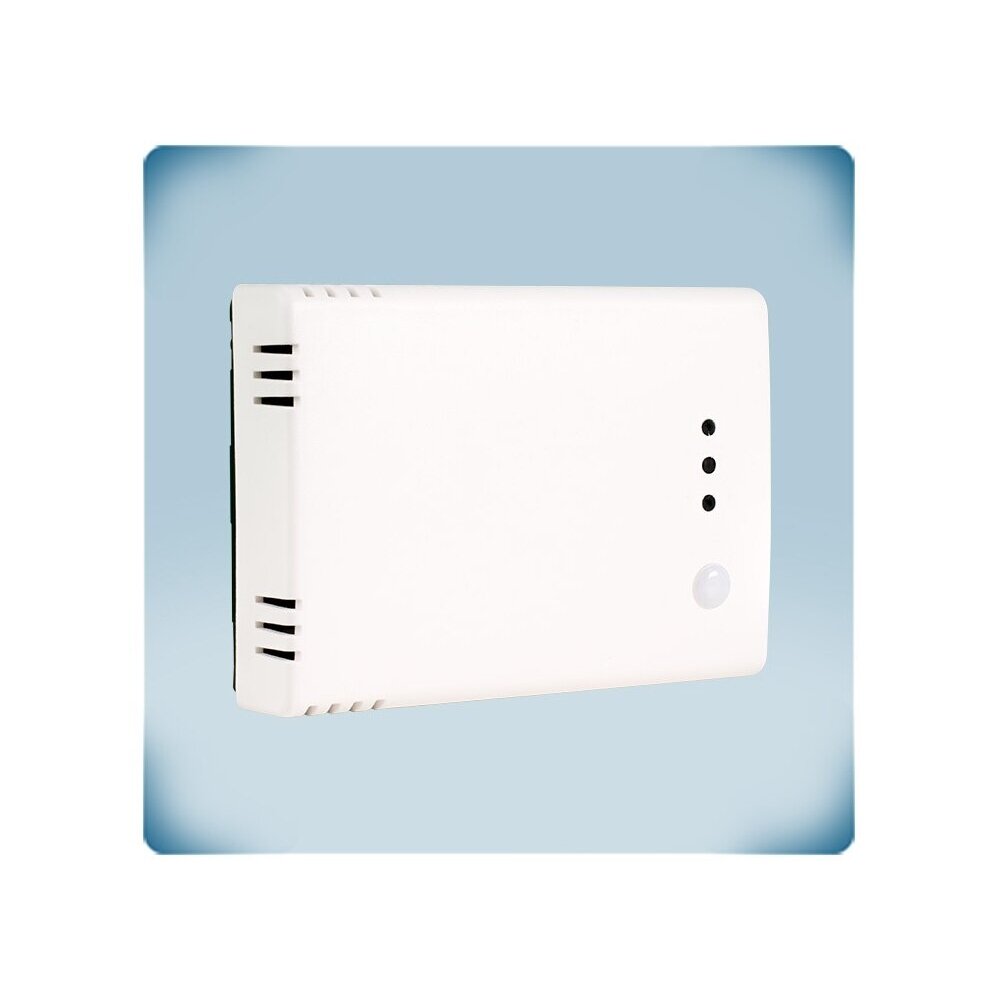

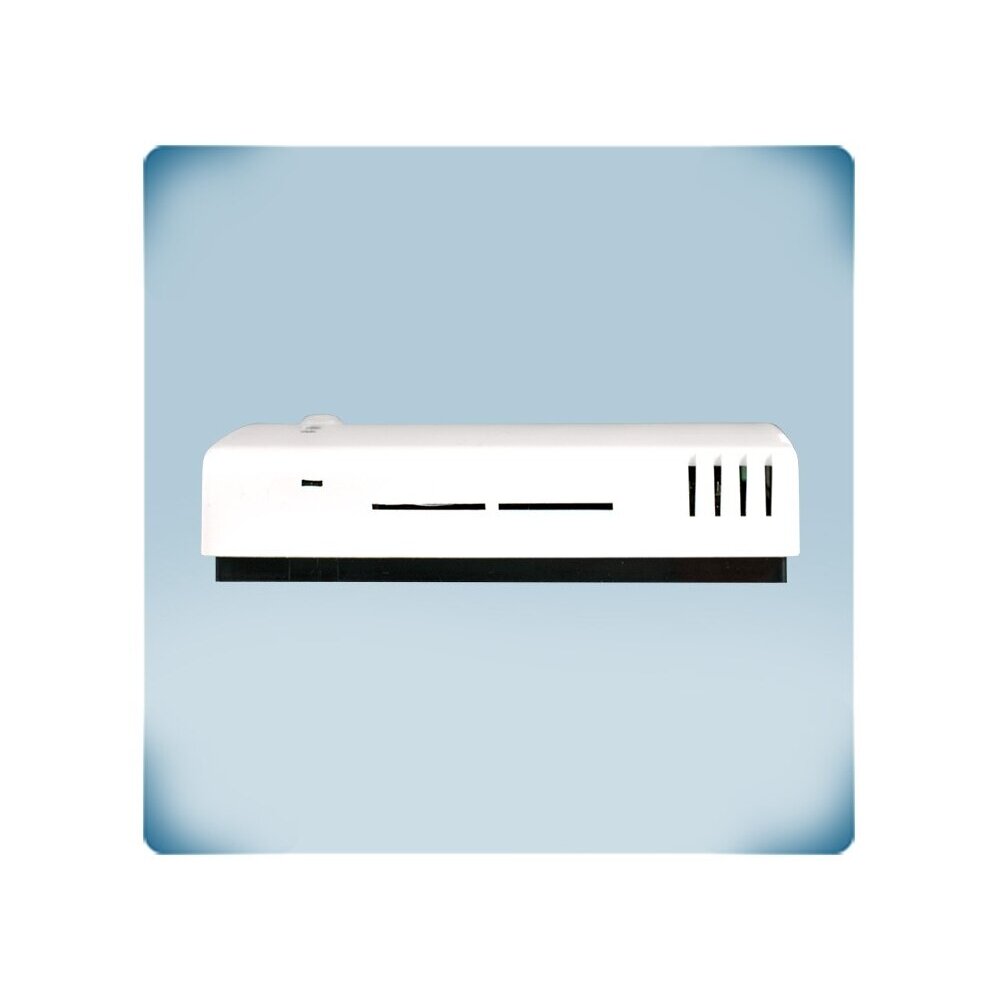

    Viedais telpas temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | RCTHG-2

    Kods: RCTHG-2
    Jautāt
    Cena 93.18 € ar PVN
    ( 77.01 € bez PVN )
    145.37 € Ietaupījums 52.19 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Viedais telpas temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | RCTHG-2

    RCTHG-2 – Sentera Controls viedais telpas temperatūras un mitruma sensors-kontrolieris: mēra temperatūru (0…+50 °C) un relatīvo mitrumu (0–95 % rH) telpā un pēc integrētā algoritma veido vienu analogo / modulējamo izeju (0-10 VDC, 0-20 mA vai PWM), kas var tieši vadīt EC ventilatoru, AC ventilatora ātruma regulatoru vai vārsta piedziņu. Barošana – 18–34 VDC vai 15–24 VAC ±10 %; visi parametri ir pieejami pa Modbus RTU.

    Galvenā doma:
    Tas ir devējs un kontrolieris vienā: tam nav vajadzīgs atsevišķs kontrolieris, jo izeja tiek aprēķināta pašā sensorā pēc iestatītajiem temperatūras un mitruma diapazoniem. Izeju nosaka lielākā no divām vērtībām, un jebkuru parametru var izslēgt – piemēram, vadīt tikai pēc temperatūras vai tikai pēc mitruma.
    Mērījums
    0…+50 °C / 0–95 % rH
    Vadības izeja
    0-10 VDC / 0-20 mA / PWM
    Barošana
    18–34 VDC vai 15–24 VAC ±10 %
    Aizsardzība
    IP30, tikai telpām

    Darbības princips

    Sensors tiek stiprināts pie sienas telpā (2 atveres Ø 6 mm) un pieslēgts ar 3 vadiem ar kopēju zemi: barošana 18–34 VDC vai 15–24 VAC (VIN, GND), vadības izeja AO1 un Modbus RTU (A, /B).

    Integrētie sensori mēra temperatūru un relatīvo mitrumu; katram lielumam tiek iestatīts diapazons, kurā izeja mainās 0–100 %, izeju nosaka lielākā no divām aprēķinātajām vērtībām, un jebkuru lielumu var izslēgt. Izejas tips ir izvēlams – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) vai PWM 1 kHz (atvērts kolektors, 3,3 vai 12 VDC) – un ar to tieši vada EC ventilatoru, AC ventilatora ātruma regulatoru vai vārsta piedziņu; visi parametri tiek mainīti pa Modbus RTU, programmatūra tiek atjaunināta tīklā.

    Rezultāts – ventilācija pēc vajadzības bez atsevišķa kontroliera: mitrumam vai temperatūrai paaugstinoties, ventilators paātrinās, kritoties – palēninās līdz minimumam, bet trīskrāsu LED un gaismas sensors informē lietotāju uz vietas.

    Ar ko noderīgs RCTHG-2?
    Sensors un vadības algoritms vienā ierīcē – mazāk aprīkojuma sadalnē, vienkāršāks projekts un ātrāka nodošana ekspluatācijā, bet Modbus RTU ļauj vēlāk integrēt BMS.

    Tehniskās specifikācijas

    Preces tips Viedais telpas temperatūras un mitruma sensors-kontrolieris
    Ražotājs / kods Sentera Controls / RCTHG-2
    Sērija RCTH-2 (RCTHF-2 / RCTHG-2 / RCTHH-2)
    Mērāmie lielumi Temperatūra, relatīvais mitrums, apkārtējais apgaismojums
    Temperatūras diapazons 0…+50 °C
    Mitruma diapazons 0–95 % rH, bez kondensācijas
    Precizitāte ±0,4 °C (0…+50 °C); ±3 % rH
    Vadības loģika Izeja pēc lielākās no T un rH vērtībām; katru parametru var izslēgt
    Analogā izeja 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atvērtais kolektors, 3,3 vai 12 VDC
    Sakari Modbus RTU (RS485), A, /B; programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 18–34 VDC vai 15–24 VAC ±10 %
    Pieslēgšana 3 vadi, kopīgs zemējums (-G)
    Indikācija Sarkans / dzeltens / zaļš LED, apkārtējās gaismas sensors
    Montāža Pie sienas, 2 caurumi Ø 6 mm
    Aizsardzības klase IP30 (EN 60529), tikai lietošanai telpās
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Integrēts vadības algoritms – izeja veidojas pēc iestatītajiem T un rH diapazoniem, bez atsevišķa kontroliera.
    • Izslēdzami parametri – var vadīt tikai pēc temperatūras vai tikai pēc mitruma.
    • Tiešā vadība – EC ventilators, AC ātruma regulators vai vārsta piedziņa tiek pieslēgti tieši pie izejas.
    • Modbus RTU – visi parametri un mērījumi ir pieejami attālināti; Modbus taimauta (HR8) kontrole.
    • Programmatūras atjaunināšana – pa Modbus RTU tīklu.
    • LED indikācija – sarkans – vērtība ārpus robežām vai sensora bojājums, dzeltens – bīstama zona vai pārtraukts Modbus savienojums, zaļš – norma.
    • Gaismas sensors – regulējami „aktīvais“ un „gaidīšanas“ apgaismojuma līmeņi – piem., klusākai darbībai naktī.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Vannas istabas, dušas, veļas mazgātavas
    • Biroji, klases, dzīvojamās telpas
    • Noliktavas un arhīvi
    • Sistēmas ar EC ventilatoriem vai gaisa vārstiem
    • BMS ar Modbus RTU
    • Veļas mazgātavas un žāvētavas ar AC ventilatora ātruma regulatoru
    • Dzīvojamās mājas ar 24 VAC ventilācijas automātiku

    Lietošana pēc vajadzības

    Dzīvojamo māju ventilācijas montētājam.
    -G versija tiek barota no 24 VAC transformatora vai 24 VDC un pieslēgta ar 3 vadiem.
    AC ventilatoru sistēmu modernizētājam.
    Izeja tiek pieslēgta AC ventilatora ātruma regulatora analogajai ieejai, un ventilācija kļūst regulējama pēc pieprasījuma.
    Veļas mazgātavu un sadzīves telpu īpašniekam.
    Ventilators paātrinās tikai tad, kad mitrums paaugstinās, tāpēc mazāk trokšņa un enerģijas patēriņa.

    Praktiskais pielietojums

    Ja veļas mazgātavā AC ventilators tiek vadīts ar ātruma regulatoru ar 0-10 VDC ieeju, bet barošana ir 24 VAC, tad RCTHG-2 tiek pieslēgts ar 3 vadiem un, mitrumam paaugstinoties virs iestatītā diapazona sākuma, proporcionāli palielina ventilatora ātrumu.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats RCTHG-2 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejai:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Vannas istaba, duša, veļas mazgātava AO1 0-10 VDC → EC ventilatora vadības ieeja Mitrumam pieaugot, nosūce automātiski pastiprinās, kritoties – atgriežas minimumā Temperatūru var izslēgt – vadība tikai pēc rH
    Noliktava, darbnīcas AO1 → AC ventilatora ātruma regulatora analogā ieeja Karstā dienā nosūce pastiprinās pēc temperatūras Signāla veidu izvēlieties atbilstoši regulatora ieejai
    Sistēma ar gaisa vārstu AO1 → vārsta piedziņas 0-10 VDC ieeja Gaisa vārsts atveras proporcionāli mitrumam vai temperatūrai Pārbaudiet piedziņas ieejas pretestību (≥ 50 kΩ sprieguma režīmam)
    Objekts ar BMS Modbus RTU → A, /B Iestatījumi un stāvoklis ir pieejami centralizēti Katram sensoram – atsevišķa adrese

    Kā izvēlēties telpas temperatūras un mitruma devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Sienas montāža, 3 analogās izejas, 18–34 VDC, 4 vadi RSTHF-3 (telpas devējs, -F)
    Sienas montāža, 3 analogās izejas, 18–34 VDC vai 15–24 VAC, 3 vadi RSTHG-3 (telpas devējs, -G)
    Sienas montāža, tikai Modbus RTU, PoM, RJ45 RSTHM-2 (telpas Modbus sensors)
    Sienas montāža, Modbus RTU + sienas virsmas temperatūra (rasas punkta kontrole), PoM RWTHM-2 (ar virsmas temperatūras sensoru)
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC RCTHF-2 (viedais telpas, -F)
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC vai 15–24 VAC RCTHG-2 (viedais telpas, -G) ← šis modelis
    Sienas montāža, tiešā vadība ar 1 izeju, 24 VDC pa RJ45 (PoM) vai spailēm RCTHH-2 (viedais telpas, PoM)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana tieši no 230 V tīkla FCTH8 (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC FCTHF (-F)
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC vai 15–24 VAC FCTHG (-G)
    Noteikums: vispirms izlemiet, kur tiek mērīts (gaisa kanāls, telpa, ārā), pēc tam – kas vajadzīgs no devēja: atsevišķi analogie signāli kontrolierim (devējs, 3 izejas), tikai dati uz BMS (Modbus / PoM versija) vai tieša ventilatora vadība ar vienu izeju (viedais sensors). Visbeidzot – barošana un vadu skaits: -F – 24 VDC, 4 vadi, atsevišķi zemējumi; -G – AC vai DC, 3 vadi, kopīgs zemējums; -M / -H – barošana pa Modbus kabeli (RJ45).
    Kad izvēlēties citu risinājumu: tikai mērīšanai ar 3 izejām – RSTHF-3 / RSTHG-3; zemapmetuma montāžai – FCTH sērija; ja vajadzīgs arī CO2 – RCMF-3 sērija.

    Priekšrocības

    • Devējs un kontrolieris vienā
    • Vadība pēc T, rH vai abiem
    • Precizitāte ±0,4 °C, ±3 % rH
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • 0-10 VDC / 0-20 mA / PWM izeja
    • LED indikācija un gaismas sensors

    Trūkumi / ierobežojumi

    • Viena vadības izeja – atsevišķiem T un rH signāliem izvēlieties devēju (RSTH-3 / DSTH-3)
    • IP30 – tikai sausām telpām
    • Nedrīkst jaukt ar -F tipa izstrādājumiem vienā tīklā

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 18–34 VDC vai 15–24 VAC ±10 %.
    • Versija -G: 3 vadu pieslēgums ar kopīgu zemējumu (analogās izejas GND savienots ar barošanas GND). Nekad nesavienojiet G versijas kopīgo zemējumu ar ierīcēm, kas barotas ar līdzstrāvu (DC), – var sabojāt pieslēgtās ierīces.
    • Nejauciet -F un -G tipa izstrādājumus vienā tīklā.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Izmanto tikai telpās.

    Ātrās izvēles ceļvedis

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC / 15–24 VAC
    IP30
    Piemērots, ja nepieciešams:
    • vadīt ventilatoru vai gaisa vārstu pēc temperatūras un mitruma telpā bez atsevišķa kontroliera;
    • īstenot pēc pieprasījuma vadāmu ventilāciju mitrās telpās;
    • vēlāk integrēt vadību BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vadāmās ierīces ieejas veidu (0-10 VDC, 0-20 mA vai PWM);
    • barošanu: 18–34 VDC vai 15–24 VAC ±10 %;
    • vai nepieciešami atsevišķi T un rH signāli – tad izvēlieties devēju.
    Svarīgs atgādinājums: RCTHG-2 veido vienu vadības signālu pēc T un rH; tas neaizstāj ventilatora ātruma regulatora jaudas daļu.

    BUJ

    Vai nepieciešams atsevišķs kontrolleris?
    Nē, algoritms ir integrēts, bet izeja tiek pieslēgta tieši EC ventilatoram, AC regulatoram vai vārstam.
    Vai var regulēt tikai pēc mitruma?
    Jā, temperatūras (vai mitruma) parametru var izslēgt caur Modbus RTU.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Kāda ir atšķirība starp -F un -G versijām?
    -F tiek barots ar 18–34 VDC un pieslēgts ar 4 vadiem ar atsevišķām zemēm, bet -G – 18–34 VDC vai 15–24 VAC, ar 3 vadiem ar kopēju zemi.
    Vai var barot ar maiņstrāvu?
    Jā, -G versija tiek barota ar 15–24 VAC vai 18–34 VDC.

    Viedais telpas temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 18-34VDC/15-24VAC | IP30 | Sentera Controls | RCTHG-2

    Sentera RCTHG-2 – viedais telpas temperatūras un mitruma sensors-kontrolieris: 0…+50 °C, 0–95 % rH, vadības izeja 0-10 VDC / 0-20 mA / PWM, barošana 18–34 VDC vai 15–24 VAC ±10 %, IP30. Ventilācijas vadība pēc mitruma un temperatūras bez atsevišķa kontroliera.
