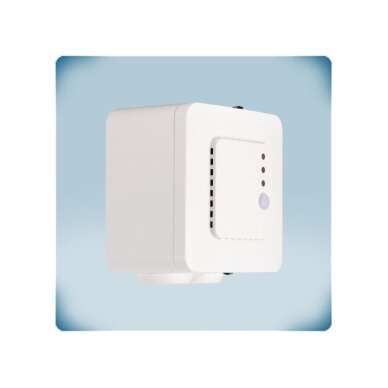

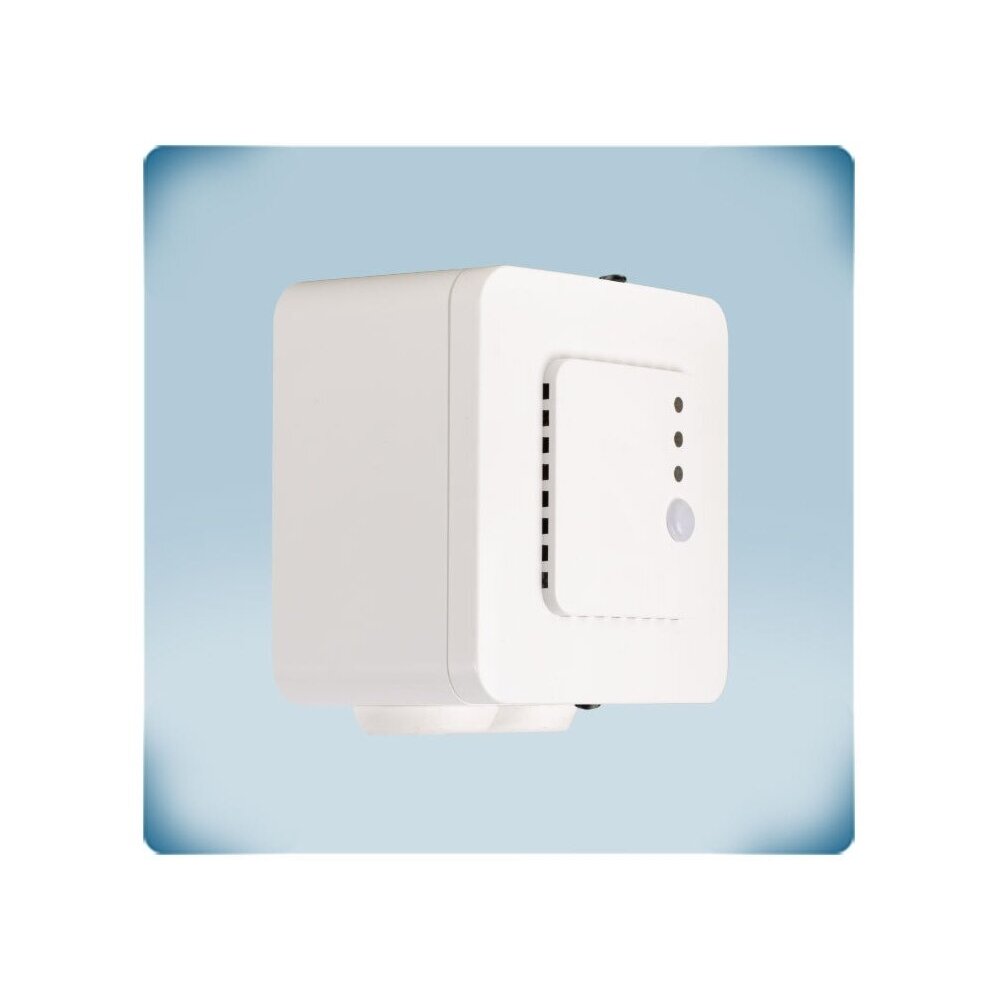

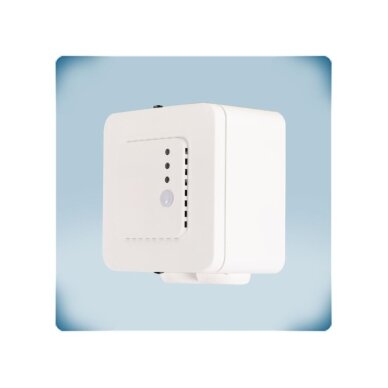

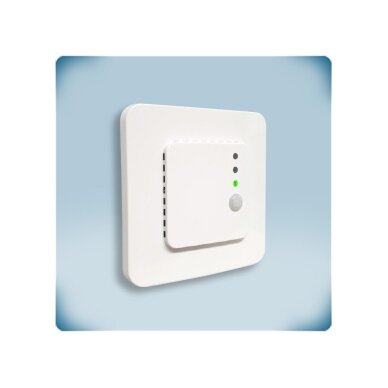

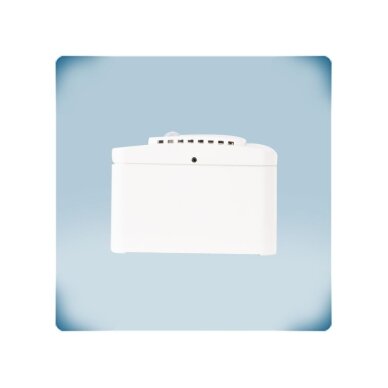

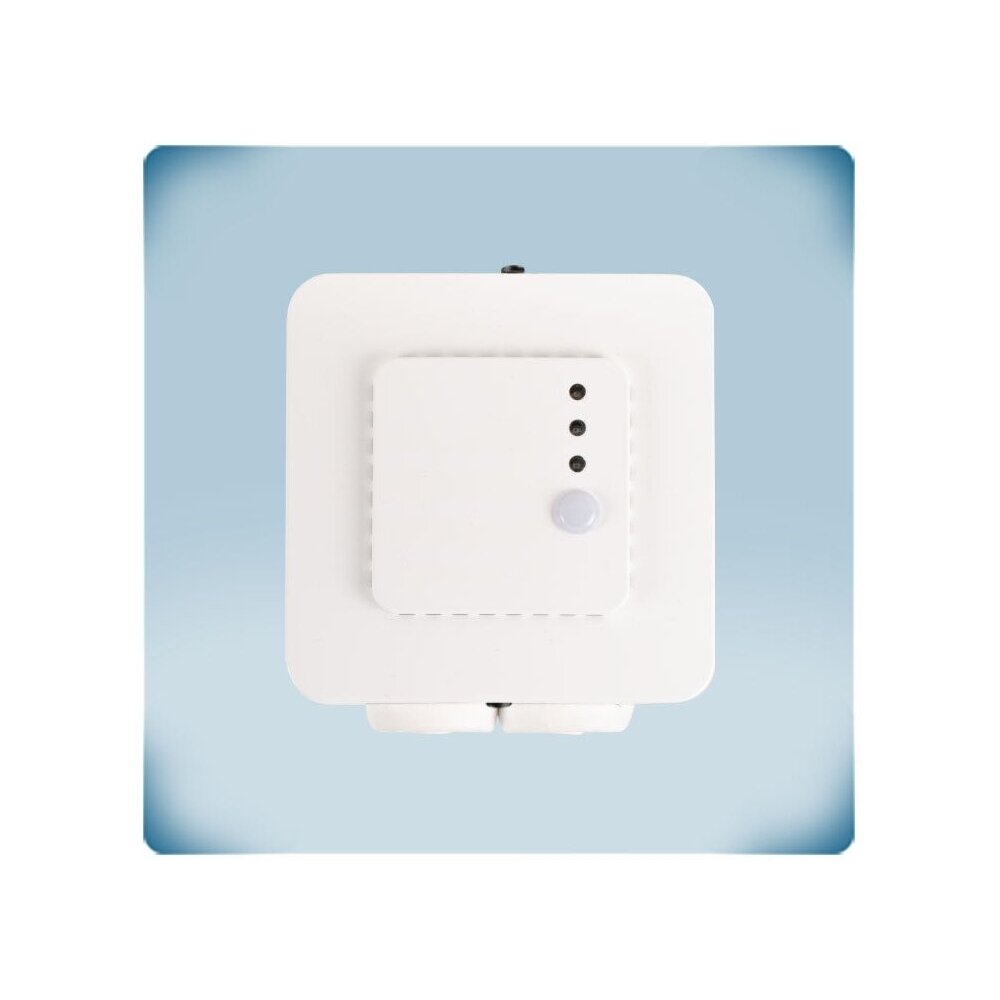

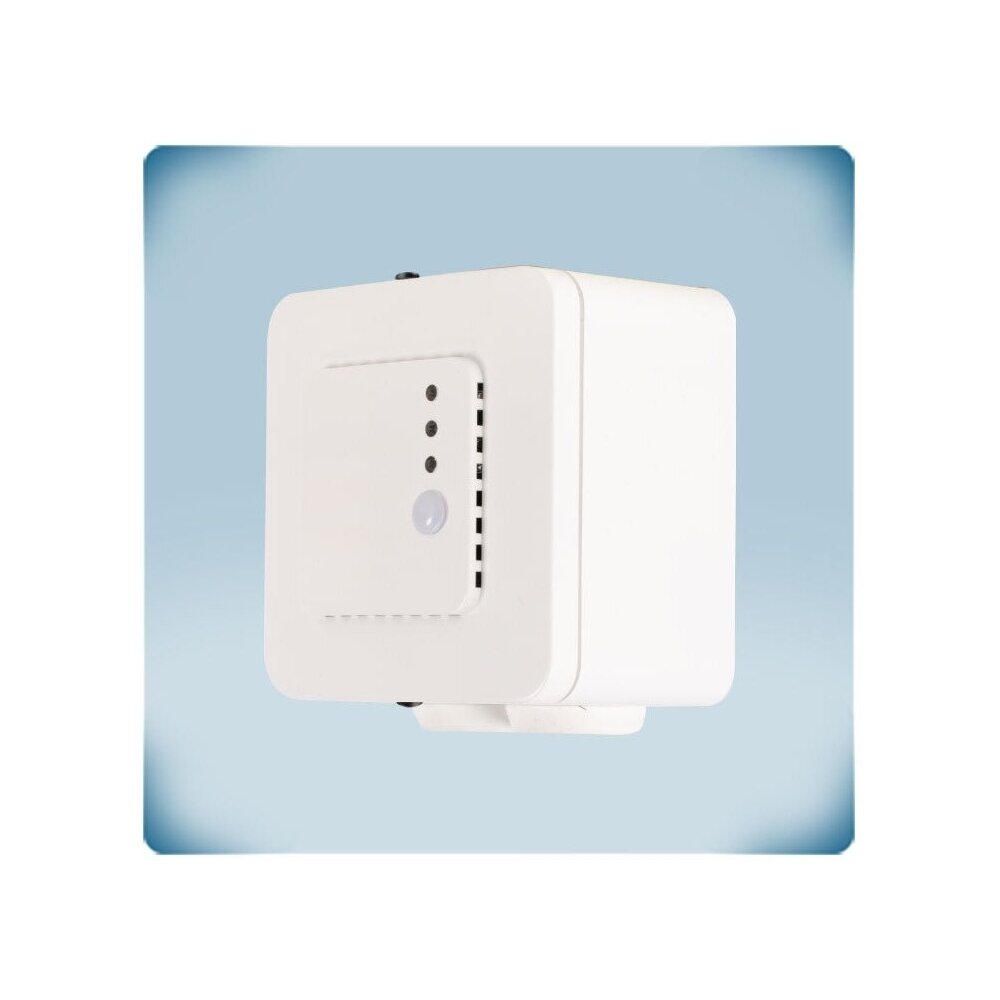

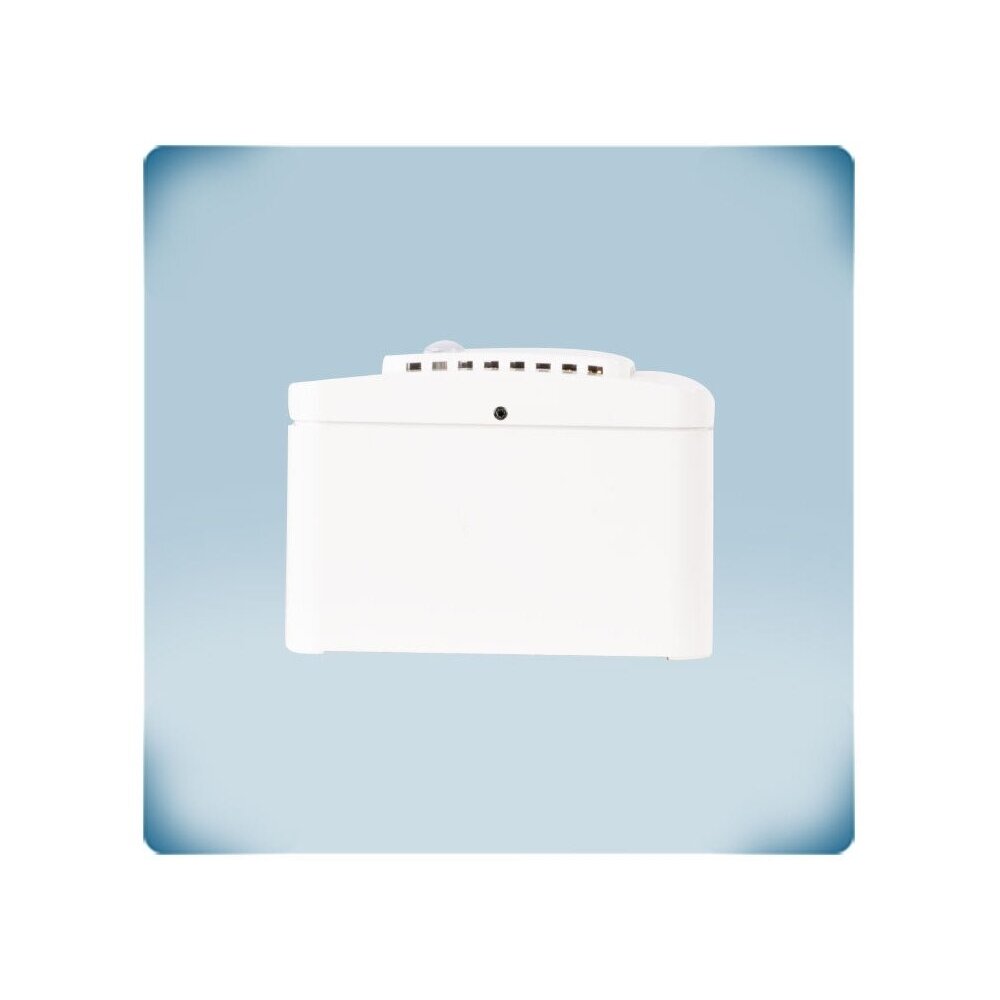

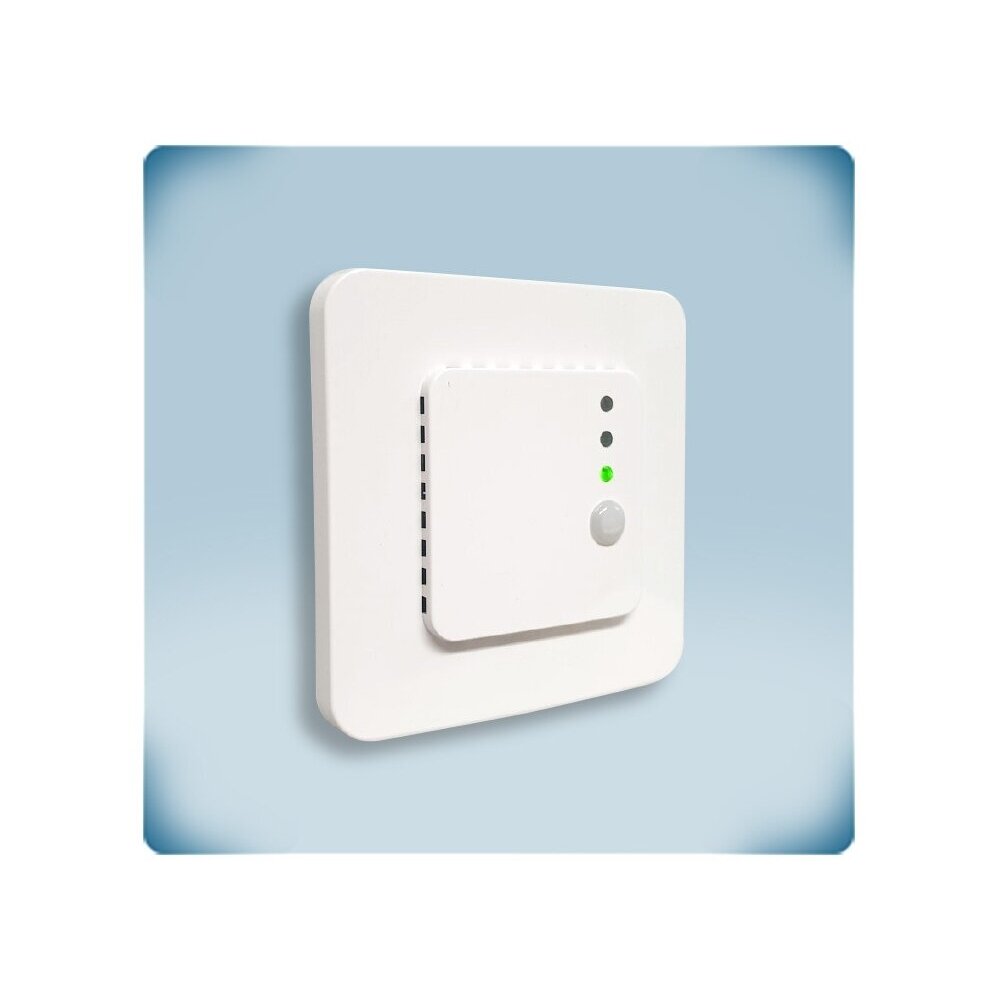

    Viedais zemapmetuma CO2 sensors-kontrolieris | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | FCMFG-R

    Kods: FCMFG-R
    Jautāt
    Cena 299.55 € ar PVN
    ( 247.56 € bez PVN )
    467.30 € Ietaupījums 167.75 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Viedais zemapmetuma CO2 sensors-kontrolieris | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | FCMFG-R

    FCMFG-R – Sentera Controls viedais zemapmetuma CO2 sensors-kontrolieris, kas telpā mēra CO2 koncentrāciju (400–2000 ppm), temperatūru (0…+50 °C) un relatīvo mitrumu (0–95 % rH) un kuram ir viena vadības izeja (0-10 VDC, 0-20 mA vai PWM), ko integrētais algoritms aprēķina pēc lielākās no T, rH un CO2 vērtībām. Barošana – 24 VDC vai 24 VAC ±10 %.

    Galvenā doma:
    Tā ir pēc pieprasījuma vadāma ventilācija „no kastes“: sensors pats nolemj, cik daudz jāventilē, un tiešā veidā vada EC ventilatoru, AC ātruma regulatoru vai gaisa vārsta piedziņu. Jebkuru no trim mērītajiem lielumiem var izslēgt – piemēram, vadīt tikai pēc CO2.
    CO2 diapazons
    400–2000 ppm
    Izeja
    1 × 0-10 VDC / 0-20 mA / PWM
    Barošana
    24 VDC vai 24 VAC ±10 %
    Aizsardzība
    IP30, tikai telpām

    Darbības princips

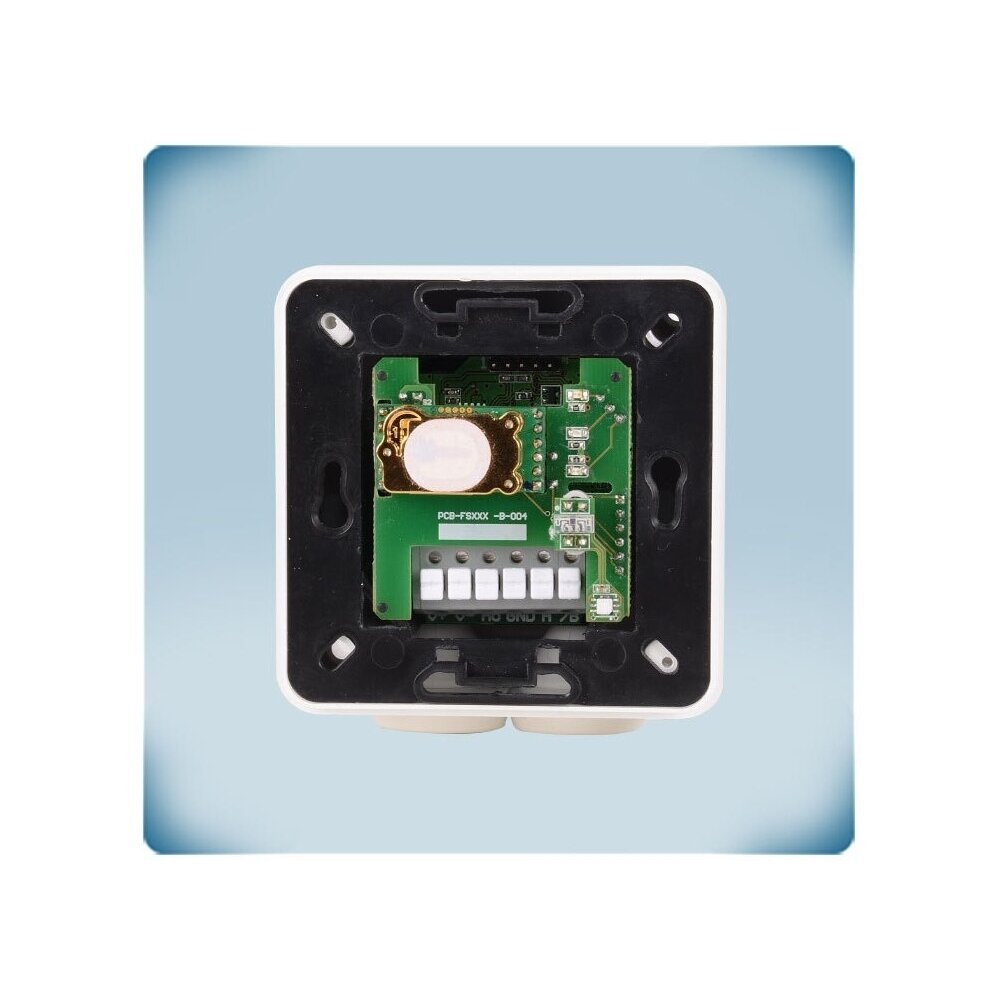

    Ierīce tiek montēta zemapmetuma veidā sienas kārbā vai virsapmetuma veidā pie sienas; tiek pieslēgta barošana 24 VDC vai 24 VAC (VIN, GND), vadības izeja AO1 ar savu GND un Modbus RTU (A, /B), spailes ir spiežamās, vadiem līdz 1,5 mm².

    Maināms un kalibrējams CO2 elements kopā ar temperatūras un mitruma sensoru mēra gaisa kvalitāti, visi parametri ir pieejami pa Modbus RTU. Katram lielumam tiek iestatīts diapazons, bet izeja (0–100 %) seko lielākajai no trim aprēķinātajām vērtībām; izejas tips – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) vai PWM 1 kHz (3,3 vai 12 VDC), tāpēc ar to tieši vada EC ventilatoru, AC ventilatora ātruma regulatoru vai vārsta piedziņu.

    Rezultāts – ventilācija pēc reālā cilvēku skaita un gaisa kvalitātes: tukšā telpā ventilācija darbojas minimāli, sapulcējoties cilvēkiem – pastiprinās, tāpēc samazinās apkures / dzesēšanas zudumi un ventilatoru enerģijas patēriņš.

    Ar ko noderīgs FCMFG-R?
    CO2, temperatūra, mitrums un vadības algoritms vienā ierīcē – ventilācija pēc vajadzības bez atsevišķa kontroliera un programmēšanas.

    Tehniskās specifikācijas

    Preces tips Viedais zemapmetuma CO2 sensors-kontrolieris
    Ražotājs / kods Sentera Controls / FCMFG-R
    Mērāmie lielumi CO2, temperatūra, relatīvais mitrums, apkārtējā apgaismojuma līmenis
    CO2 diapazons 400–2000 ppm
    Temperatūras diapazons 0…+50 °C
    Mitruma diapazons 0–95 % rH, bez kondensācijas
    Precizitāte ±0,4 °C (5…50 °C), ±0,8 °C (-20…50 °C); ±3 % rH (20–80 %), ±5 % rH (5–95 %); CO2 ±(45 ppm + 3 %)
    Izejas AO1 pēc lielākās no T / rH / CO2: 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, 3,3 vai 12 VDC
    Sakari Modbus RTU (RS485); programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 24 VDC vai 24 VAC ±10 %
    Indikācija Sarkans / dzeltens / zaļš LED, apkārtējās gaismas sensors
    Montāža Zemapmetuma vai virsapmetuma
    Korpuss ABS plastmasa, balta ārpusē, melna iekšpusē
    Aizsardzības klase IP30 (EN 60529), tikai lietošanai telpās
    Uzglabāšanas temperatūra -10…+60 °C
    Svars 0,16 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Integrēts algoritms – izeja pēc lielākās no T, rH un CO2 vērtības – tieša EC ventilatora, AC regulatora vai gaisa vārsta vadība.
    • Izslēdzami parametri – var vadīt tikai pēc CO2 vai jebkuras kombinācijas.
    • Modbus RTU – visi mērījumi un iestatījumi ir pieejami attālināti.
    • Programmatūras atjaunināšana – pa Modbus RTU tīklu.
    • LED indikācija – sarkans – vērtība ārpus robežām vai sensora bojājums, dzeltens – bīstama zona, zaļš – norma; pēc noklusējuma tiek rādīts CO2 līmenis.
    • Gaismas sensors – regulējami „aktīvais“ un „gaidīšanas“ apgaismojuma līmeņi.
    • Maināms CO2 elements – elementu var nomainīt vai kalibrēt, nemainot visu ierīci.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Biroji, sanāksmju zāles, klases
    • Bērnudārzi, skolas, auditorijas
    • Dzīvojamās telpas un dzīvokļi
    • Restorāni, sporta zāles
    • Pēc pieprasījuma vadāma ventilācija ar EC ventilatoriem
    • BMS un SenteraWeb sistēmas

    Lietošana pēc vajadzības

    Biroju pēc pieprasījuma vadītas ventilācijas projektētājam.
    Viena zemapmetuma ierīce pēc CO2, T un rH tieši vada EC ventilatoru vai vārstu bez atsevišķa kontroliera.
    24 V automātikas montētājam.
    Barošana 24 VDC vai 24 VAC ļauj pieslēgt esošās vadības sadalnes transformatoram.
    Ēkas tehniskās apkopes dienestam.
    Maināms un kalibrējams CO2 elements ļauj apkalpot ierīci, to nemainot.

    Praktiskais pielietojums

    Ja sanāksmju zāles ventilācijas vārstam ir 0-10 VDC piedziņa, bet sadalnē ir 24 VAC transformators, tad FCMFG-R tiek montēts zemapmetuma veidā un, CO2 pieaugot no 400 līdz 2000 ppm, proporcionāli atver vārstu.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats FCMFG-R tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejām:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Klase, sēžu zāle AO1 0-10 VDC → EC ventilatora vadības ieeja Ventilators paātrinās, pieaugot CO2, tukšā telpā – minimums T un rH var izslēgt – vadība tikai pēc CO2
    Telpa ar VAV / gaisa vārstu AO1 → vārsta piedziņas 0-10 VDC ieeja Gaisa vārsts atveras proporcionāli gaisa kvalitātei Piedziņas ieejas pretestība ≥ 50 kΩ
    AC ventilators AO1 → elektroniskā vai transformatora regulatora analogā ieeja AC ventilatora ātrums pēc CO2 Pārbaudiet regulatora ieejas signāla tipu
    Objekts ar BMS Modbus RTU → A, /B Mērījumi un iestatījumi centralizēti Katrai ierīcei – atsevišķa adrese

    Kā izvēlēties CO2 devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC, 4 vadi RSMFF-3 (daudzfunkcionālais devējs, -F)
    Telpa, 3 atsevišķas izejas T / rH / CO2, 24 VDC vai 24 VAC, 3 vadi RSMFG-3 (daudzfunkcionālais devējs, -G)
    Telpa, 1 vadības izeja pēc T / rH / CO2, 24 VDC RCMFF-3 (viedais sensors, -F)
    Telpa, 1 vadības izeja, 24 VDC vai 24 VAC RCMFG-3 (viedais sensors, -G)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana no 230 V tīkla FCMF8-R (85–264 VAC)
    Zemapmetuma / virsapmetuma, 1 izeja, 24 VDC vai 24 VAC FCMFG-R (24 VAC/VDC) ← šis modelis
    Gaisa vads, 1 vadības izeja pēc T / rH / CO2, 24 VAC/VDC DCMFG-2R (viedais kanāla sensors)
    Gaisa vads, NDIR CO2 + T + rH, tikai Modbus RTU DSCDG0-4 (bez analogajām izejām)
    Gaisa vads, NDIR CO2 + T + rH, 3 analogās izejas + Modbus RTU DSCDG3-4 (3 izejas)
    Noteikums: pēc montāžas vietas (siena, zemapmetuma kārba, gaisa kanāls) un pēc tā, kas vajadzīgs: atsevišķi T / rH / CO2 signāli kontrolierim vai BMS (devējs, 3 izejas), viens vadības signāls tieši EC ventilatoram vai gaisa vārstam (viedais sensors) vai tikai Modbus dati. Barošanu izvēlieties pēc objekta vadības ķēdes: -F – 24 VDC, 4 vadi; -G – 24 VAC vai 24 VDC, 3 vadi; 8 – tieši no 230 V tīkla.
    Kad izvēlēties citu risinājumu: montāžai pie sienas – RCMF-3 sērija; atsevišķiem signāliem – RSMF-3 sērija; bez CO2 – FCTH sērija; gaisa kanālam – DCMFG-2R.

    Priekšrocības

    • CO2, temperatūra un mitrums vienā ierīcē
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • Integrēts vadības algoritms – bez atsevišķa kontroliera
    • Maināms, kalibrējams CO2 elements
    • Zemapmetuma vai virsapmetuma montāža

    Trūkumi / ierobežojumi

    • Viena vadības izeja – atsevišķiem signāliem izvēlieties devēju
    • CO2 mērījumu diapazons 400–2000 ppm – paredzēts telpu gaisa kvalitātei, nevis rūpnieciskai gāzu kontrolei
    • IP30 – tikai sausām telpām

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 24 VDC vai 24 VAC ±10 %.
    • Ierīce ar kopīgu zemējumu: nekad nesavienojiet tās kopīgo zemējumu ar citām ierīcēm, kas tiek barotas ar līdzspriegumu (DC), – iespējams sabojāt pieslēgtās ierīces.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Izmanto tikai telpās; nemontējiet tiešos saules staros.

    Ātrās izvēles ceļvedis

    CO2 400–2000 ppm
    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    24 VDC / 24 VAC
    IP30
    Piemērots, ja nepieciešams:
    • īstenot pēc pieprasījuma vadāmu ventilāciju pēc CO2 līmeņa;
    • vadīt EC ventilatoru vai gaisa vārstu tieši no sensora;
    • integrēt gaisa kvalitātes datus BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vadāmās ierīces ieejas veidu;
    • barošanu: 24 VDC vai 24 VAC ±10 %;
    • montāžas vietu – cilvēku uzturēšanās zona, ne pie durvīm vai logiem.
    Svarīgs atgādinājums: FCMFG-R mēra CO2 telpu gaisa kvalitātes novērtēšanai; tas nav gāzes noplūdes vai drošības detektors.

    BUJ

    Vai mēra VOC?
    Nē, tiek mērīts CO2, temperatūra, relatīvais mitrums un apkārtējais apgaismojums.
    Vai var regulēt tikai pēc CO2?
    Jā, temperatūras un mitruma parametrus var izslēgt.
    Kādi ir izejas signāli?
    Viena izeja 0-10 VDC, 0-20 mA vai PWM un Modbus RTU.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Ar kādu barošanu tas darbojas?
    24 VDC vai 24 VAC ±10 %.

    Viedais zemapmetuma CO2 sensors-kontrolieris | CO2 400-2000ppm | T 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP30 | Sentera Controls | FCMFG-R

    Sentera FCMFG-R – viedais zemapmetuma CO2 sensors-kontrolieris: CO2 400–2000 ppm, temperatūra 0…+50 °C, mitrums 0–95 % rH, vadības izeja 0-10 VDC / 0-20 mA / PWM un Modbus RTU, barošana 24 VDC vai 24 VAC ±10 %. Pēc pieprasījuma vadāmai ventilācijai.
