  •   -73.29€Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8
      -73.29€Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8 1

    Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

    Kods: FCTH8
    Jautāt
    Cena 130.87 € ar PVN
    ( 108.16 € bez PVN )
    204.16 € Ietaupījums 73.29 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

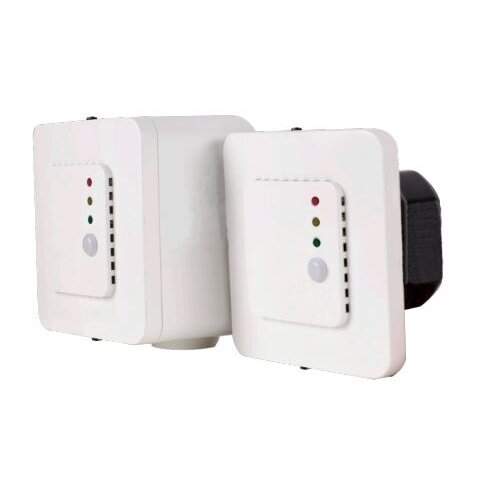

    FCTH8 – Sentera Controls viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris: mēra temperatūru (0…+50 °C) un relatīvo mitrumu (0–95 % rH) telpā un pēc integrētā algoritma veido vienu analogo / modulējamo izeju (0-10 VDC, 0-20 mA vai PWM), kas var tieši vadīt EC ventilatoru, AC ventilatora ātruma regulatoru vai vārsta piedziņu. Barošana – 85–264 VAC, 50–60 Hz; visi parametri ir pieejami caur Modbus RTU.

    Galvenā doma:
    Tas ir devējs un kontrolieris vienā: tam nav vajadzīgs atsevišķs kontrolieris, jo izeja tiek aprēķināta pašā sensorā pēc iestatītajiem temperatūras un mitruma diapazoniem. Izeju nosaka lielākā no divām vērtībām, un jebkuru parametru var izslēgt – piemēram, vadīt tikai pēc temperatūras vai tikai pēc mitruma.
    Mērījums
    0…+50 °C / 0–95 % rH
    Vadības izeja
    0-10 VDC / 0-20 mA / PWM
    Barošana
    85–264 VAC, 50–60 Hz
    Aizsardzība
    IP30, tikai telpām

    Darbības princips

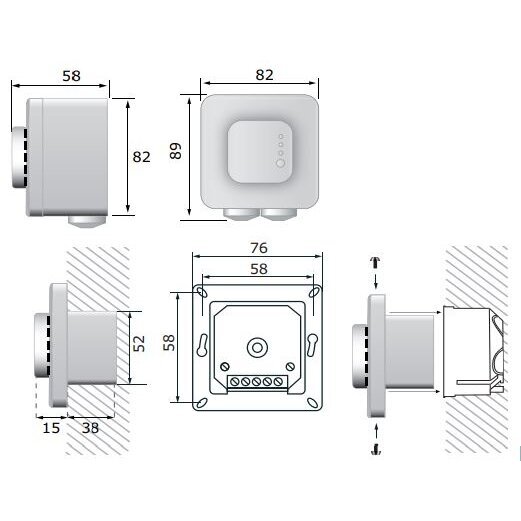

    Sensors tiek montēts zemapmetuma veidā sienas kārbā vai virsapmetuma veidā uz sienas un pieslēgts tieši tīklam (L, N; 85–264 VAC); vadības izeja – Ao un GND, Modbus RTU – A, /B, spailes tiek nospiestas, vadiem līdz 2,5 mm².

    Integrētie sensori mēra temperatūru un relatīvo mitrumu; katram lielumam tiek iestatīts diapazons, kurā izeja mainās 0–100 %, izeju nosaka lielākā no divām aprēķinātajām vērtībām, un jebkuru lielumu var izslēgt. Izejas tips ir izvēlams – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) vai PWM 1 kHz (atvērts kolektors, 3,3 vai 12 VDC) – un ar to tieši vada EC ventilatoru, AC ventilatora ātruma regulatoru vai vārsta piedziņu; visi parametri tiek mainīti pa Modbus RTU, programmatūra tiek atjaunināta tīklā.

    Rezultāts – ventilācija pēc vajadzības bez atsevišķa kontroliera: mitrumam vai temperatūrai paaugstinoties, ventilators paātrinās, kritoties – palēninās līdz minimumam, bet zemapmetuma korpuss ar LED un gaismas sensoru piemērots dzīvojamām un sabiedriskām telpām.

    Ar ko noderīgs FCTH8?
    Sensors un vadības algoritms vienā ierīcē – mazāk aprīkojuma sadalnē, vienkāršāks projekts un ātrāka nodošana ekspluatācijā, bet Modbus RTU ļauj vēlāk integrēt BMS.

    Tehniskās specifikācijas

    Preces tips Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris
    Ražotājs / kods Sentera Controls / FCTH8
    Sērija FCTH (FCTH8 / FCTHF / FCTHG)
    Mērāmie lielumi Temperatūra, relatīvais mitrums, apkārtējais apgaismojums
    Temperatūras diapazons 0…+50 °C
    Mitruma diapazons 0–95 % rH, bez kondensācijas
    Precizitāte ±0,4 °C (0…+50 °C); ±3 % rH
    Vadības loģika Izeja pēc lielākās no T un rH vērtībām; katru parametru var izslēgt
    Analogā izeja 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atvērtais kolektors, 3,3 vai 12 VDC
    Sakari Modbus RTU (RS485), A, /B; programmatūras atjaunināšana, izmantojot Modbus RTU
    Barošanas spriegums 85–264 VAC, 50–60 Hz
    Maks. strāva (Imax) 20 mA
    Indikācija Sarkans / dzeltens / zaļš LED, apkārtējās gaismas sensors
    Montāža Zemapmetuma vai virsapmetuma
    Aizsardzības klase IP30 (EN 60529), tikai lietošanai telpās
    Svars 0,20 kg (neto)
    Atbilstība LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • Integrēts vadības algoritms – izeja veidojas pēc iestatītajiem T un rH diapazoniem, bez atsevišķa kontroliera.
    • Izslēdzami parametri – var vadīt tikai pēc temperatūras vai tikai pēc mitruma.
    • Tiešā vadība – EC ventilators, AC ātruma regulators vai vārsta piedziņa tiek pieslēgti tieši pie izejas.
    • Modbus RTU – visi parametri un mērījumi ir pieejami attālināti; Modbus taimauta (HR8) kontrole.
    • Programmatūras atjaunināšana – pa Modbus RTU tīklu.
    • LED indikācija – sarkans – vērtība ārpus robežām vai sensora bojājums, dzeltens – bīstama zona vai pārtraukts Modbus savienojums, zaļš – norma.
    • Gaismas sensors – regulējami „aktīvais“ un „gaidīšanas“ apgaismojuma līmeņi – piem., klusākai darbībai naktī.
    • Konfigurēšana – Konfigurēšana un uzraudzība – bezmaksas Sentera 3SModbus programma (caur CNVT-USB-RS485 pārveidotāju) vai Sensistant Modbus konfigurators.

    Kur tiek izmantots?

    • Dzīvokļi un mājas – vannas istabas, virtuves, dzīvojamās istabas
    • Viesnīcu numuri
    • Biroji un sanāksmju zāles
    • Decentralizēta ventilācija ar EC ventilatoriem
    • Renovējamas ēkas ar zemapmetuma kārbām
    • Dzīvokļi bez 24 V barošanas, kur pie kārbas ir pievadīts 230 V
    • Mazas komerciālas telpas ar vienu EC ventilatoru

    Lietošana pēc vajadzības

    Sadzīves elektroinstalāciju elektriķim.
    Sensors-kontrolieris tiek barots tieši no 230 V tīkla, tāpēc 24 V barošanas bloks nav vajadzīgs.
    Dzīvokļu renovācijas darbuzņēmējam.
    Zemapmetuma korpuss tiek montēts esošā sienas kārbā, kurā jau ir 230 V.
    Mazu komerciālo telpu īpašniekam.
    Viena ierīce pēc T un rH tieši vada EC ventilatoru bez vadības sadalnes.

    Praktiskais pielietojums

    Ja dzīvoklī pie zemapmetuma kārbas pievadīts tikai 230 V, bet vannas istabas EC ventilatoram ir 0-10 VDC ieeja, tad FCTH8 tiek pieslēgts tieši tīklam (85–264 VAC) un bez atsevišķa barošanas bloka vada ventilatoru pēc mitruma.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    Tas pats FCTH8 tiek pielāgots dažādiem objektiem – mainās tikai tas, kas pieslēgts tā izejai:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Vannas istaba, duša, veļas mazgātava AO1 0-10 VDC → EC ventilatora vadības ieeja Mitrumam pieaugot, nosūce automātiski pastiprinās, kritoties – atgriežas minimumā Temperatūru var izslēgt – vadība tikai pēc rH
    Noliktava, darbnīcas AO1 → AC ventilatora ātruma regulatora analogā ieeja Karstā dienā nosūce pastiprinās pēc temperatūras Signāla veidu izvēlieties atbilstoši regulatora ieejai
    Sistēma ar gaisa vārstu AO1 → vārsta piedziņas 0-10 VDC ieeja Gaisa vārsts atveras proporcionāli mitrumam vai temperatūrai Pārbaudiet piedziņas ieejas pretestību (≥ 50 kΩ sprieguma režīmam)
    Objekts ar BMS Modbus RTU → A, /B Iestatījumi un stāvoklis ir pieejami centralizēti Katram sensoram – atsevišķa adrese
    Dzīvoklis bez zemsprieguma barošanas L, N ← 230 VAC tīkls 24 V barošanas bloks nav vajadzīgs Pieslēdz kvalificēts elektriķis, atslēdzot spriegumu

    Kā izvēlēties telpas temperatūras un mitruma devēju

    Montāža / izeja / barošana Ieteicamais modelis
    Sienas montāža, 3 analogās izejas, 18–34 VDC, 4 vadi RSTHF-3 (telpas devējs, -F)
    Sienas montāža, 3 analogās izejas, 18–34 VDC vai 15–24 VAC, 3 vadi RSTHG-3 (telpas devējs, -G)
    Sienas montāža, tikai Modbus RTU, PoM, RJ45 RSTHM-2 (telpas Modbus sensors)
    Sienas montāža, Modbus RTU + sienas virsmas temperatūra (rasas punkta kontrole), PoM RWTHM-2 (ar virsmas temperatūras sensoru)
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC RCTHF-2 (viedais telpas, -F)
    Sienas montāža, tiešā vadība ar 1 izeju, 18–34 VDC vai 15–24 VAC RCTHG-2 (viedais telpas, -G)
    Sienas montāža, tiešā vadība ar 1 izeju, 24 VDC pa RJ45 (PoM) vai spailēm RCTHH-2 (viedais telpas, PoM)
    Zemapmetuma / virsapmetuma, 1 izeja, barošana tieši no 230 V tīkla FCTH8 (85–264 VAC) ← šis modelis
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC FCTHF (-F)
    Zemapmetuma / virsapmetuma, 1 izeja, 18–34 VDC vai 15–24 VAC FCTHG (-G)
    Noteikums: vispirms izlemiet, kur tiek mērīts (gaisa kanāls, telpa, ārā), pēc tam – kas vajadzīgs no devēja: atsevišķi analogie signāli kontrolierim (devējs, 3 izejas), tikai dati uz BMS (Modbus / PoM versija) vai tieša ventilatora vadība ar vienu izeju (viedais sensors). Visbeidzot – barošana un vadu skaits: -F – 24 VDC, 4 vadi, atsevišķi zemējumi; -G – AC vai DC, 3 vadi, kopīgs zemējums; -M / -H – barošana pa Modbus kabeli (RJ45).
    Kad izvēlēties citu risinājumu: montāžai pie sienas – RCTH-2 sērija; ja vajadzīgs arī CO2 – FCMF8-R / FCMFG-R; tikai mērīšanai – RSTH-3 sērija.

    Priekšrocības

    • Devējs un kontrolieris vienā
    • Vadība pēc T, rH vai abiem
    • Precizitāte ±0,4 °C, ±3 % rH
    • Modbus RTU, programmatūra tiek atjaunināta tīklā
    • 0-10 VDC / 0-20 mA / PWM izeja
    • Zemapmetuma vai virsapmetuma montāža
    • Barošana tieši no 230 V tīkla

    Trūkumi / ierobežojumi

    • Viena vadības izeja – atsevišķiem T un rH signāliem izvēlieties devēju (RSTH-3 / DSTH-3)
    • IP30 – tikai sausām telpām
    • Tiek pieslēgts 230 V tīklam – montāžu jāveic kvalificētam elektriķim

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis / automātikas speciālists, atslēdzot barošanu.
    • Barošanas spriegums – 85–264 VAC, 50–60 Hz.
    • Spailēs L, N ir bīstams tīkla spriegums – pieslēgt tikai pēc barošanas atslēgšanas un aizsardzības pret pieskaršanos nodrošināšanas.
    • Modbus sakaru parametru atiestatīšana – ar džuperi uz PROG kontaktiem 1 un 2 vismaz 5 s.
    • Izmanto tikai telpās.

    Ātrās izvēles ceļvedis

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    85–264 VAC, 50–60 Hz
    IP30
    Piemērots, ja nepieciešams:
    • vadīt ventilatoru vai gaisa vārstu pēc temperatūras un mitruma telpā bez atsevišķa kontroliera;
    • īstenot pēc pieprasījuma vadāmu ventilāciju mitrās telpās;
    • vēlāk integrēt vadību BMS pa Modbus RTU.
    Pārbaudiet pirms lietošanas:
    • vadāmās ierīces ieejas veidu (0-10 VDC, 0-20 mA vai PWM);
    • barošanu: 85–264 VAC, 50–60 Hz;
    • vai nepieciešami atsevišķi T un rH signāli – tad izvēlieties devēju.
    Svarīgs atgādinājums: FCTH8 veido vienu vadības signālu pēc T un rH; tas nenomaina ventilatora ātruma regulatora jaudas daļu.

    BUJ

    Vai nepieciešams atsevišķs kontrolleris?
    Nē, algoritms ir integrēts, bet izeja tiek pieslēgta tieši EC ventilatoram, AC regulatoram vai vārstam.
    Vai var regulēt tikai pēc mitruma?
    Jā, temperatūras (vai mitruma) parametru var izslēgt caur Modbus RTU.
    Kā tiek mainīti iestatījumi?
    Caur Modbus RTU – 3SModbus programma ar CNVT-USB-RS485 pārveidotāju vai caur BMS.
    Kā atiestatīt Modbus iestatījumus?
    Ar džemperi uz PROG kontaktiem 1 un 2 vismaz 5 sekundes.
    Vai nepieciešams 24 V barošanas bloks?
    Nē, FCTH8 tiek barots tieši no 85–264 VAC.
    Kāda šķērsgriezuma vadus var pieslēgt?
    Spiežamās spailes paredzētas vadiem līdz 2,5 mm².

    Viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

    Sentera FCTH8 – viedais zemapmetuma temperatūras un mitruma sensors-kontrolieris: 0…+50 °C, 0–95 % rH, vadības izeja 0-10 VDC / 0-20 mA / PWM, barošana 85–264 VAC, 50–60 Hz, IP30. Ventilācijas vadība pēc mitruma un temperatūras bez atsevišķa kontroliera.

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
