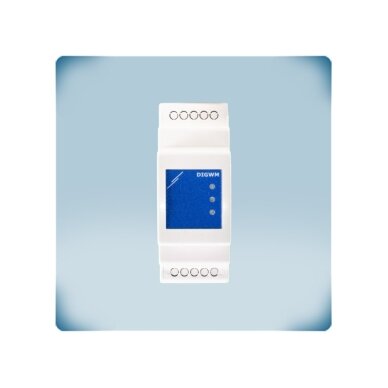

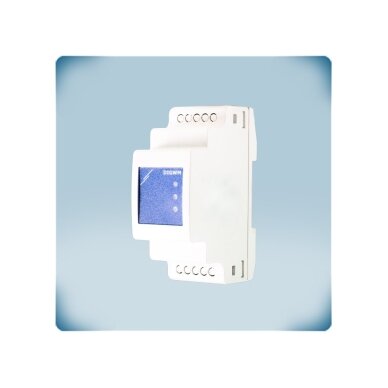

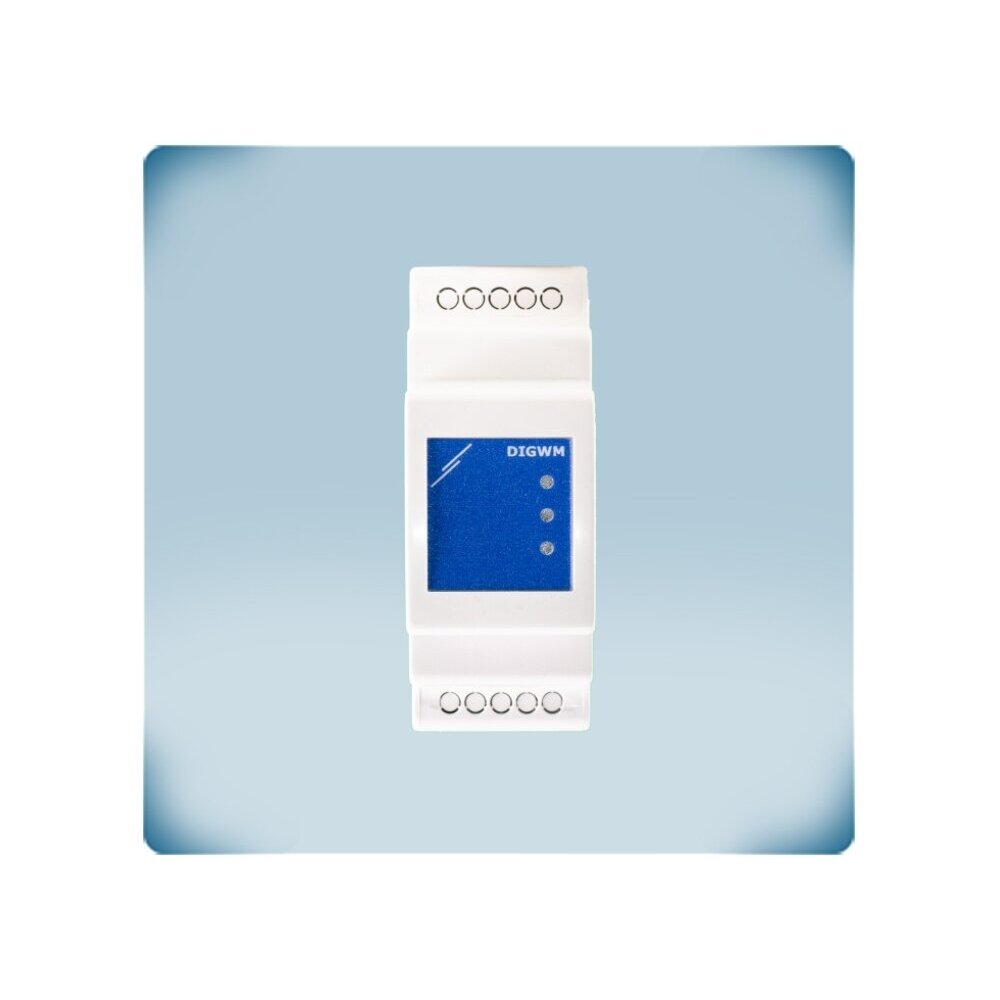

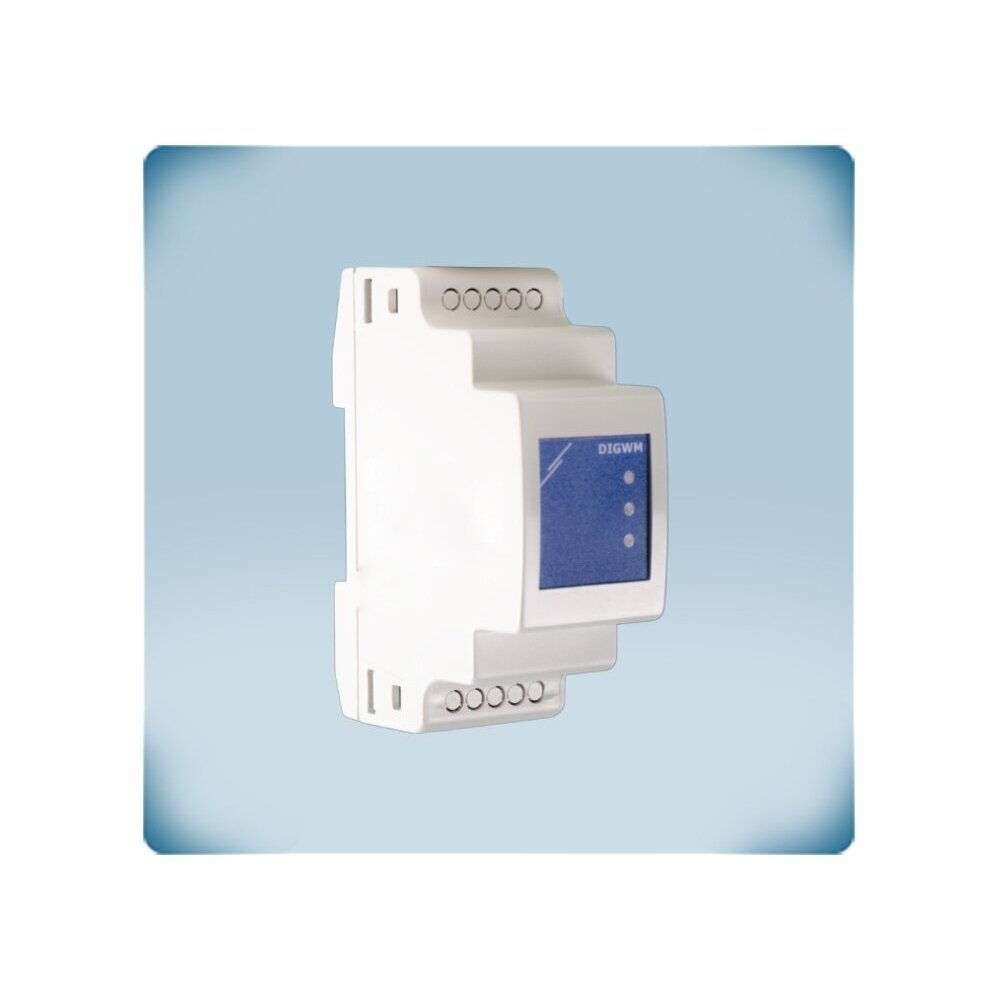

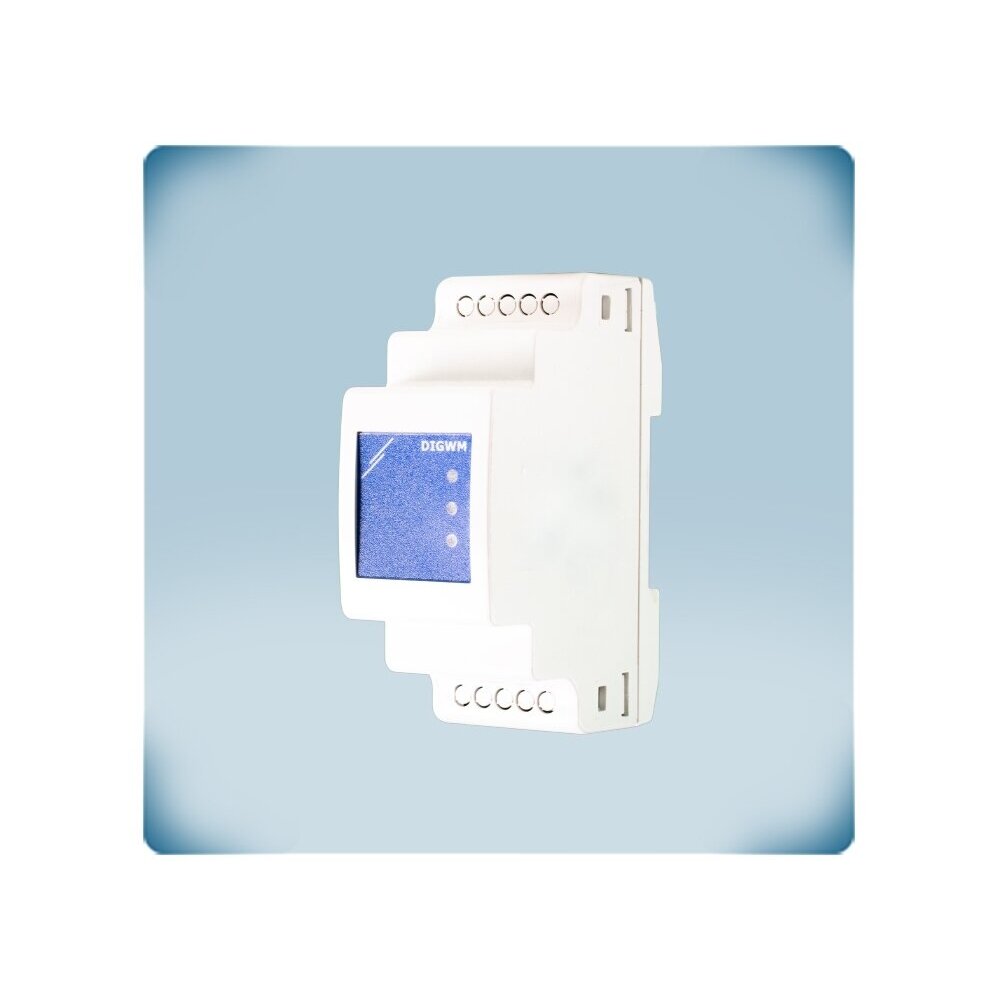

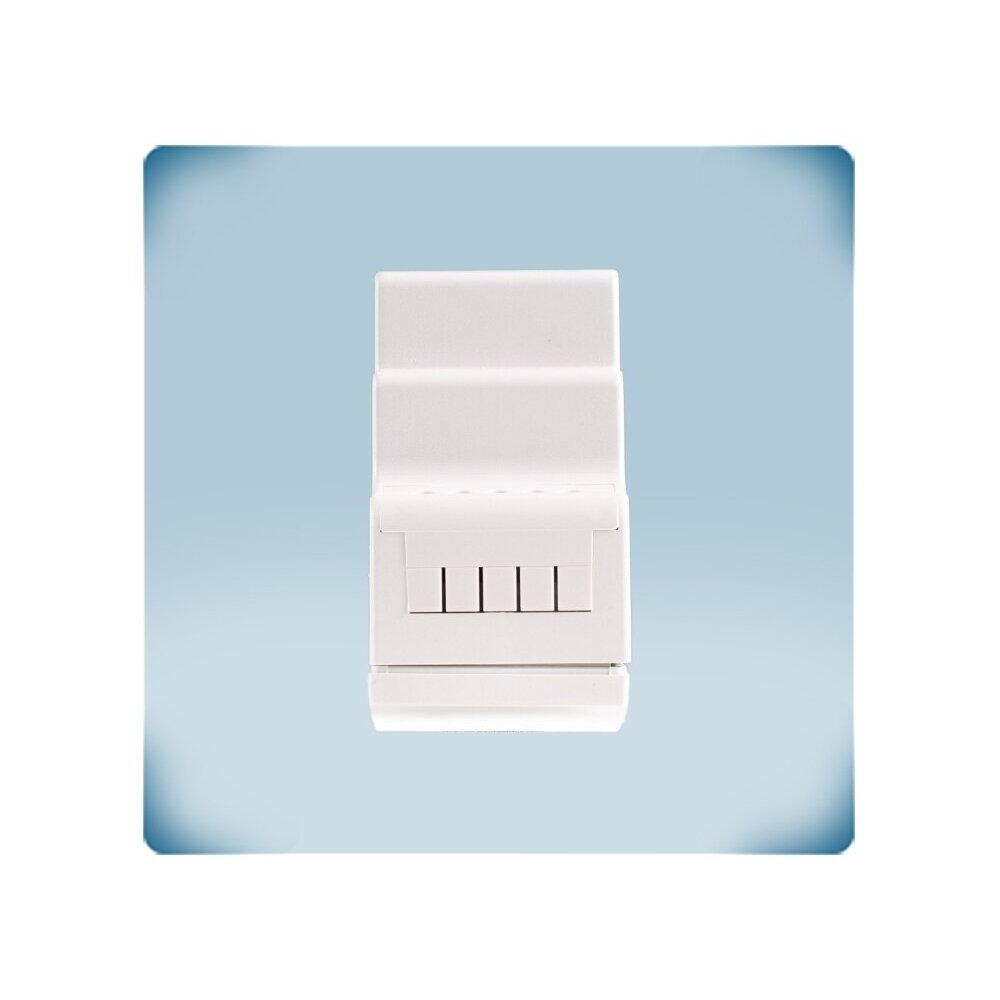

    Wi-Fi interneta modulis SenteraWeb | Wi-Fi 2,4GHz | 2×Modbus RTU | 24VDC PoM | DIN sliede | IP30 | Sentera Controls | DIGWM

    Kods: DIGWM
    Jautāt
    Cena 177.25 € ar PVN
    ( 146.49 € bez PVN )
    276.51 € Ietaupījums 99.26 €
    piedāvājums ir spēkā līdz 2026-12-31
    Neapmierina cena? Piedāvā savējo!
  • Apraksts

    Wi-Fi interneta modulis SenteraWeb | Wi-Fi 2,4GHz | 2×Modbus RTU | 24VDC PoM | DIN sliede | IP30 | Sentera Controls | DIGWM

    DIGWM – Sentera Controls interneta modulis (vārteja), kas pieslēdz vienu Sentera ierīci vai visu to Modbus RTU tīklu SenteraWeb mākonim. Savienojums ar internetu – tikai bezvadu Wi-Fi caur esošo maršrutētāju, montāža – DIN sliede, aizsardzības klase IP30.

    Galvenā doma:
    Vārteja pārvērš vietējo ventilācijas automatiku par attālināti uzraugāmu sistēmu: iestatījumus var mainīt no biroja, dati tiek reģistrēti mākonī, bet par aizsērējušu filtru vai motora bojājumu uzzināt no paziņojuma, nevis no klienta zvana.
    Interneta savienojums
    Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz)
    Modbus
    2 Modbus RTU (RS485) kanāli
    Barošana
    24 VDC PoM, Imax 35 mA
    Montāža / aizsardzība
    DIN sliede, IP30

    Darbības princips

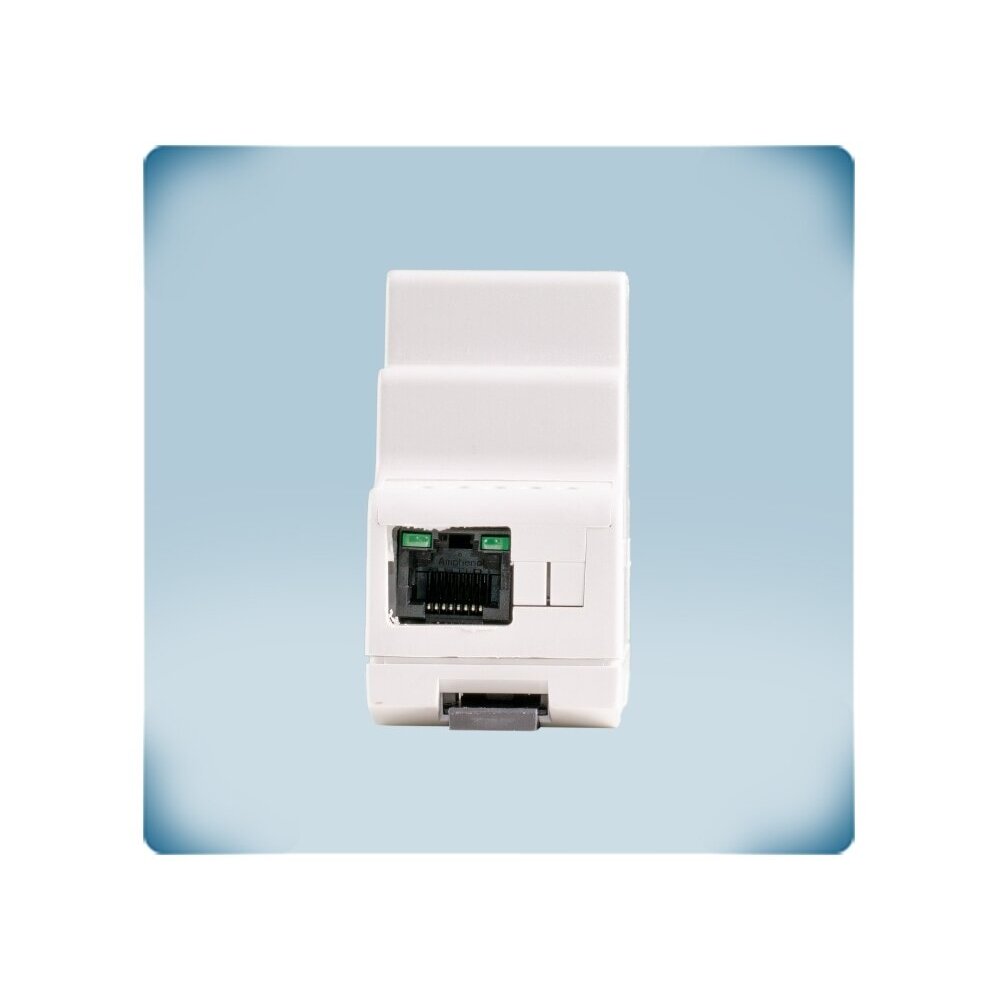

    Modulis tiek montēts uz DIN sliedes un ar RJ45 ligzdu saņem 24 VDC barošanu caur Modbus (PoM, Imax 35 mA) kopā ar datiem; tam ir 24 VDC izeja palīgierīcēm. Internets tiek pieslēgts tikai caur Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz).

    Ar galveno (master) Modbus RTU kanālu modulis aptaujā pieslēgtos Sentera regulatorus, sensorus un kontrolierus, bet ar otru (slave) kanālu pats ir pieejams no galvenā kontroliera vai BMS, tāpēc SenteraWeb un esošā automātika darbojas kopā. Dati tiek sūtīti ar MQTT protokolu, tiek atbalstīti TCP, UDP un HTTP klienta režīmi; reāllaika pulkstenim ir rezerves baterija, programmatūra tiek atjaunināta internetā.

    Rezultāts – caur SenteraWeb tiek mainītas pieslēgto ierīču uzdotās vērtības, robežas un parametri, tiek ieviesti programmatūras atjauninājumi, reģistrēti dati, bet brīdinājumi (piem., piesārņots filtrs, motora bojājums) nonāk bez apmeklējuma objektā.

    Ar ko noderīgs DIGWM?
    Viens modulis nodrošina attālo piekļuvi visai Sentera Modbus sistēmai – mazāk servisa izbraukumu, ātrāka bojājumu diagnostika un datu vēsture klientam.

    Tehniskās specifikācijas

    Preces tips Wi-Fi interneta modulis SenteraWeb
    Ražotājs / kods Sentera Controls / DIGWM
    Barošana 24 VDC caur Modbus (PoM), Imax 35 mA
    Izeja palīgierīcēm 24 VDC
    Interneta savienojums Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz)
    Modbus 2 Modbus RTU (RS485) kanāli: pakārtotajām ierīcēm un galvenajam kontrolierim / BMS
    Savienojumi RJ45 ligzda (24 VDC PoM + Modbus RTU), 2 Modbus RTU kanāli (pakārtotajām ierīcēm un galvenajam kontrolierim / BMS)
    Protokoli MQTT; TCP, UDP, HTTP klienta režīmi
    Mākonis SenteraWeb
    Pulkstenis Reālā laika pulkstenis ar rezerves bateriju
    Atjaunināšana Programmatūra tiek atjaunināta internetā

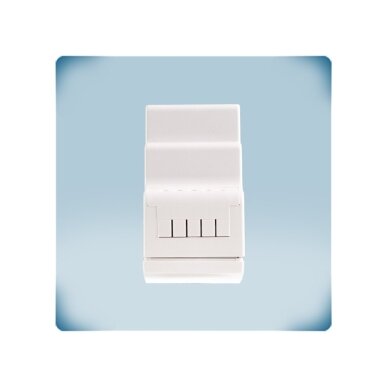

    Atiestatīšana PROG P1: džuperis 1–2 ≥5 s – Modbus sakaru parametru atiestatīšana; 3–4 – atjaunināšanas režīms; slēdzis: īsi – rūpnīcas Modbus reģistri, 4 s – Wi-Fi savienojuma pārtraukšana
    Noklusējuma IP adrese 192.168.1.123 (pēc Wi-Fi atiestatīšanas)
    Montāža DIN sliede
    Korpuss ABS, UL94-V0, pelēka RAL 7035
    Aizsardzības klase IP30
    Darba vide -10…+60 °C, 5–95 % rH bez kondensācijas
    Svars 0,128 kg neto
    Iepakojums iepakojums 96 × 94 × 40 mm
    Atbilstība EMC 2014/30/ES, RED 2014/53/ES (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

    Ražotāja dokumentācija

    ✔ Iesaka Elektrotechnikos sprendimai

    Oriģinālā ražotāja dokumentācija – tehniskie dati, pieslēguma shēmas un montāžas norādījumi.

    Galvenās funkcijas

    • SenteraWeb piekļuve – Sentera ierīču konfigurēšana un uzraudzība caur internetu.
    • Divi Modbus RTU kanāli – SenteraWeb un BMS / galvenais kontrolieris var strādāt ar vienu un to pašu sistēmu vienlaikus.
    • Brīdinājumi un paziņojumi – piem., aizsērējis filtrs vai motora bojājums – ziņa pienāk bez apmeklējuma objektā.
    • Datu reģistrēšana – mērījumu un stāvokļu vēsture SenteraWeb datubāzē.
    • Attālināta atjaunināšana – pieslēgto ierīču programmatūra un parametri tiek atjaunināti caur SenteraWeb.
    • PoM barošana – 24 VDC un Modbus ar vienu UTP kabeli; 24 VDC izeja palīgierīcēm.
    • MQTT, TCP / UDP / HTTP klients – standarta interneta sakaru protokoli.
    • Reāllaika pulkstenis – ar rezerves bateriju – pareizas datu laika zīmogi.
    • Zems strāvas patēriņš – tikai 35 mA – gandrīz neslogo PoM līniju.

    Kur tiek izmantots?

    • Ventilācijas sistēmas ar Sentera regulatoriem un sensoriem, kas jāuzrauga attālināti
    • Automatizācijas sadalnes – montāža uz DIN sliedes blakus citiem Sentera DIN moduļiem
    • Komerctelpas, skolas, biroji – filtru un ventilatoru stāvokļa paziņojumi
    • Lauksaimniecības ēkas, siltumnīcas, noliktavas bez pastāvīga personāla
    • Objekti, kuros jau ir BMS, bet nepieciešama arī SenteraWeb piekļuve
    • Servisa līgumi – attālā diagnostika un iestatījumu maiņa
    • Sadalnes, līdz kurām nav ievilkts Ethernet kabelis

    Lietošana pēc vajadzības

    Rekuperatoru un AHU sadalņu ražotājam.
    Kompakts DIN modulis ar 35 mA strāvas patēriņu gandrīz neslogo PoM līniju.
    Dzīvojamo māju ventilācijas montētājam.
    Sistēmu pieslēdz mājas Wi-Fi bez papildu Ethernet kabeļa.
    Attālinātās apkopes pakalpojumu sniedzējam.
    Brīdinājumi, datu vēsture un iestatījumu maiņa caur SenteraWeb.

    Praktiskais pielietojums

    Ja individuālās mājas ventilācijas sadalnē nav Ethernet kabeļa, bet pieejams 2,4 GHz Wi-Fi, tad DIGWM uz DIN sliedes, ņemot no PoM līnijas tikai 35 mA, pieslēdz Sentera ierīces SenteraWeb attālinātai uzraudzībai un iestatījumu maiņai.

    Pielietojuma ceļvedis: kā tiek izmantots praksē

    DIGWM vienmēr atrodas starp Sentera Modbus tīklu un internetu – mainās tikai pieslēgtais aprīkojums:

    Objekts Kas tiek pieslēgts Rezultāts Montētāja piezīme
    Birojs, skola – ventilācija pēc CO₂ Sentera CO₂ sensori un ātruma regulatori → Modbus kanāls pakārtotajām ierīcēm Ventilācija darbojas pēc pieprasījuma, CO₂ vēsture un iestatījumi – SenteraWeb Katrai iekārtai – unikāla Modbus adrese
    Ēka ar BMS BMS → otrais Modbus kanāls; Sentera ierīces → galvenais kanāls BMS un SenteraWeb strādā kopā, nekonfliktējot par līniju BMS kanāla sakaru parametrus saskaņojiet ar BMS
    Kanālu sistēma ar filtriem Sentera diferenciālā spiediena devējs pa Modbus Aizsērējot filtram, tiek saņemts paziņojums Brīdinājuma robežu iestatiet SenteraWeb
    Siltumnīca, noliktava, saimniecības ēka Sentera temperatūras / mitruma sensori un regulatori Mikroklimats tiek uzraudzīts attālināti, trauksmes – ar paziņojumiem Wi-Fi signālam montāžas vietā jābūt stabilam
    Esošās Sentera sistēmas modernizācija Modulis tiek ieslēgts esošā PoM Modbus līnijā Sistēma iegūst attālo piekļuvi bez ierīču nomaiņas Pārbaudiet PoM avota jaudas rezervi

    Kā izvēlēties interneta moduli

    Montāžas vieta / interneta savienojums Ieteicamais modelis
    Sadalne (DIN sliede); Ethernet vai Wi-Fi DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20)
    Sadalne (DIN sliede); tikai Wi-Fi DIGWM (DIN, Wi-Fi, IP30) ← šis modelis
    Pie sienas; Ethernet vai Wi-Fi SIG-M-2 (sienas, Ethernet / Wi-Fi, IP54)
    Pie sienas, smagākos apstākļos; tikai Wi-Fi SIGWM (sienas, Wi-Fi, IP65)
    Noteikums: vispirms izlemiet montāžas vietu (sadalne – DIN modeļi DIG-M-2 / DIGWM, siena – SIG-M-2 / SIGWM), pēc tam interneta savienojumu: ja objektā var ievilkt Ethernet kabeli – izvēlieties modeli ar Ethernet (DIG-M-2, SIG-M-2); ja tikai Wi-Fi – DIGWM vai SIGWM. Mitrākai vai putekļainai videi – sienas modeļi ar IP54 / IP65.
    Kad izvēlēties citu risinājumu: vietējai konfigurēšanai no datora – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; PoM barošanai un sadalei – PDM-8-MB, MDB-M-6, DMDBM22.

    Priekšrocības

    • Attālināta uzraudzība un konfigurēšana caur SenteraWeb
    • 2 Modbus RTU kanāli – saderīgi ar BMS
    • Paziņojumi par bojājumiem un filtriem
    • Barošana pa Modbus (PoM) – viens UTP kabelis
    • Pulkstenis ar rezerves bateriju, atjaunināšana internetā
    • IP30 korpuss, montāža – DIN sliede

    Trūkumi / ierobežojumi

    • Tikai Wi-Fi (2,4 GHz) – vadu Ethernet gadījumā izvēlieties DIG-M-2
    • Nepieciešams interneta savienojums objektā
    • Paredzēts Sentera ierīcēm un SenteraWeb platformai
    • Nepieciešams 24 VDC PoM barošanas bloks
    • IP30 – montēt sadalnē vai sausā telpā

    Drošības un montāžas piezīmes

    • Montāžu un pieslēgšanu veic kvalificēts elektriķis vai automātikas speciālists, atslēdzot barošanu.
    • Nepārsniedziet Power over Modbus (PoM) barošanas avota jaudu – summējiet visu līnijā barojamo ierīču strāvas.
    • Izmantojiet -10…+60 °C, 5–95 % rH vidē bez kondensācijas.
    • PROG džuperus un atiestatīšanas slēdzi izmantojiet tikai saskaņā ar instrukciju – tie maina sakaru iestatījumus un var pārtraukt Wi-Fi savienojumu.

    Ātrās izvēles ceļvedis

    SenteraWeb
    Wi-Fi
    2×Modbus RTU
    24 VDC PoM
    IP30
    DIN
    Piemērots, ja nepieciešams:
    • pieslēgt Sentera ierīces SenteraWeb un uzraudzīt tās attālināti;
    • saņemt brīdinājumus par filtriem un bojājumiem;
    • saskaņot SenteraWeb ar esošo BMS caur otro Modbus kanālu.
    Pārbaudiet pirms lietošanas:
    • vai montāžas vietā ir stabils Wi-Fi (2,4 GHz) signāls;
    • vai PoM barošanas blokam ir pietiekama jaudas rezerve;
    • vai visām pieslēdzamajām ierīcēm ir unikālas Modbus adreses.
    Svarīgs atgādinājums: DIGWM nav regulators – tas tikai nodrošina Sentera Modbus sistēmai piekļuvi internetam un SenteraWeb.

    BUJ

    Vai var izmantot kopā ar BMS?
    Jā, modulim ir otrs Modbus RTU kanāls, pa kuru tam piekļūst galvenais kontrolieris vai BMS.
    Kā tiek barots modulis?
    Modulis tiek barots ar 24 VDC caur Modbus (PoM) pa to pašu UTP kabeli, pa kuru tiek pārraidīti dati, un patērē līdz 35 mA.
    Vai var saņemt paziņojumus par kļūmēm?
    Jā, caur SenteraWeb tiek saņemti brīdinājumi, piemēram, par piesārņotu filtru vai motora bojājumu.
    Vai ir Ethernet savienotājs?
    Nē, šis modelis savienojas tikai caur Wi-Fi, bet vadu sakariem izvēlieties DIG-M-2 vai SIG-M-2.
    Ko darīt, nomainot Wi-Fi tīklu?
    Turot atiestatīšanas slēdzi 4 s, pārtraucat esošo Wi-Fi savienojumu, un modulis atgriežas pie rūpnīcas IP adreses jaunam pieslēgumam.
    Kur montēt?
    Uz DIN sliedes automātikas sadalnē vai sausā telpā, jo korpuss IP30.

    Wi-Fi interneta modulis SenteraWeb | Wi-Fi 2,4GHz | 2×Modbus RTU | 24VDC PoM | DIN sliede | IP30 | Sentera Controls | DIGWM

    Sentera DIGWM – Wi-Fi interneta modulis, kas pieslēdz Sentera Modbus RTU ierīces SenteraWeb: Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz), 2 Modbus kanāli, 24 VDC PoM, IP30, DIN sliedes montāža, attālināta uzraudzība un paziņojumi.
