  •   Y formas elastīga strāvas mērīšanas spole | Rogovska spole | 6000 A | Ø240 mm | 50 mV/kA | Y-FCT-800

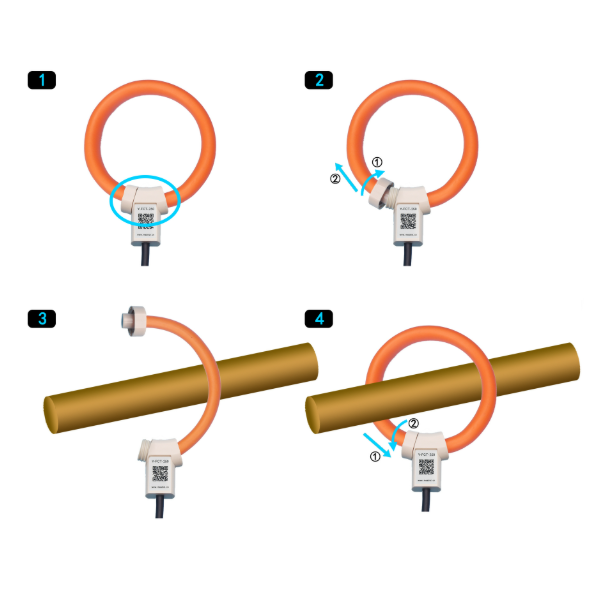

      Y formas elastīga strāvas mērīšanas spole | Rogovska spole | 6000 A | Ø240 mm | 50 mV/kA | Y-FCT-800 1

    Y formas elastīga strāvas mērīšanas spole | Rogovska spole | 6000 A | Ø240 mm | 50 mV/kA | Y-FCT-800

    Kods: ESY-FCT-800
    Jautāt
    Cena 127.05 € ar PVN
    ( 105.00 € bez PVN )
    Neapmierina cena? Piedāvā savējo!

    Y formas elastīga Rogovska tipa strāvas mērīšanas spole, paredzēta precīzai un drošai maiņstrāvas (AC) mērīšanai. Pateicoties kompaktam Ø240 mm logam, 8 mm šķērsgriezumam un Y formas izvadei, šī spole ir īpaši ērta uzstādīšanai šaurās elektroinstalācijas skapju vietās, kur nepieciešama kārtīga kabeļu izvade un uzticami mērījumu rezultāti. Lielisks risinājums gadījumos, kad tradicionālie strāvas transformatori neietilpst vai kad nav iespējams atvienot instalāciju.

  • Apraksts

    Tehniskās specifikācijas

    Tips: Elastīga strāvas mērīšanas spole (Rogovska spole), Y formas
    Modelis: Y-FCT-800
    Spoles garums: 800 mm
    Iekšējā loga izmērs: 240 mm
    Šķērsgriezums: 8 mm (plāna konstrukcija)
    Nominālā strāva: 6000 A (AC)
    Izejas signāls: 50 mV/kA @ 50 Hz
    Kabeļa garums: 2 metri
    Kalibrācijas precizitāte: ±0,5 %
    Temperatūras dreifs: 300 ppm/°C
    Linearitāte: ±0,2 % (no 2 % līdz 100 % nominālās strāvas)
    Pozīcijas kļūda: ±1 %
    Vadu marķējums: melns / sarkans (pareizai polaritātei)

    Funkcijas

    Neinvazīva AC strāvas mērīšana – bez vadu atvienošanas

    Y formas izvade – sakārtota un ērta kabeļu novadīšana

    Plāna un elastīga spole – piemērota ierobežotām montāžas vietām

    Stabili un precīzi mērījumi visā darba diapazonā

    Zema pozīcijas un fāzes ietekme uz mērījumiem

    Pielietojums

    Mājsaimniecībām / pieredzējušiem lietotājiem:
    Enerģijas patēriņa uzraudzība, saules elektrostaciju, invertoru un EV uzlādes līniju slodzes analīze, droša mērīšana bez atslēgšanas

    Elektromontieriem:
    Ātra uzstādīšana sadales skapjos, mazāk komponentu – vienkāršāka instalācija, ērts risinājums renovācijai vai paplašināšanai

    Inženieriem / automatizācijas speciālistiem:
    Tieša integrācija ar enerģijas skaitītājiem, PLC, BMS, EMS, SCADA, lielu strāvu mērīšana bez magnētiskā serdeņa piesātinājuma

    Priekšrocības

    Y formas konstrukcija

    Plāna (8 mm) un elastīga spole

    Augsta precizitāte un laba linearitāte

    Droša neinvazīva mērīšana

    Piemērota šaurām sadales skapju vietām

    Trūkumi

    Paredzēta tikai maiņstrāvai (AC)

    Nepieciešama saderīga mēriekārta ar 85 mV/kA ieeju

    IP aizsardzības klase nav norādīta – ieteicams lietot iekštelpās vai aizsargkorpusā

    Ilustratīvais attēls var būt izveidots, izmantojot MI. Preces izskats var nedaudz atšķirties no attēlā redzamā. Vadieties pēc tehniskās specifikācijas.
